BRUGSANVISNING KSK 6300 MIELE

Med dette side-by-side-monteringssæt kan to identiske modeller af følgende forbindes:

• KWT 6312 UGS
• KWT 6321 UG
• KWT 6322 UG

Modellerne KWT 6312 UGS og KWT 6322 UG kan ligeledes forbindes med hinanden.

Inden installationen

Læs venligst både denne monte- ringsanvisning og brugsanvisningen til produkterne inden opstilling, in- stallation og ibrugtagning for at und- gå skader på personer og produk- ter.

Bemærk!

Hvis vinkøleskabet ikke er indbygget, kan det tippe!

Monteringen af vinkøleskabene skal ubetinget udføres med hjælp fra en anden person.

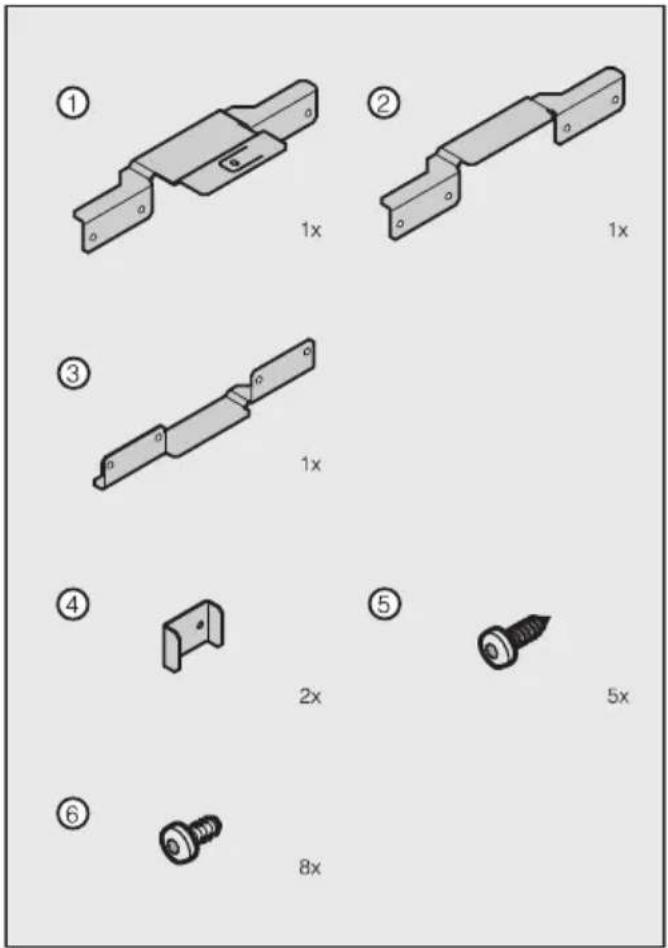

Afhængig af underbygningsnichen er følgende monteringsdele nødvendige til side-by-side-opstillingen:

• Forbindelsesbeslag med monteringslaske ① (forbinder vinkøleskabe under en træbordplade)
• Forbindelsesbeslag uden monteringslaske ② (forbinder vinkøleskabe under bordplader, der ikke kan skru-es i)
• Forbindelsesbeslag ③ (forbinder vinkøleskabe på forsiden i nederste område)
• Forbindelsesklammer ④ (forbinder vinkøleskabe på bagsiden)
• Skruer til forbindelsesklammerne ⑤
• Skruer til fastgørelse af forbindelsesbeslagene ⑥.

Følgende værktøj er nødvendigt til side-by-side-monteringen:

• Forskellige størrelser skruetrækkere
• Forskellige størrelser bits
• Vaterpas
• Målebånd
• En gaffelnøgle (er vedlagt vinkøleskabet).

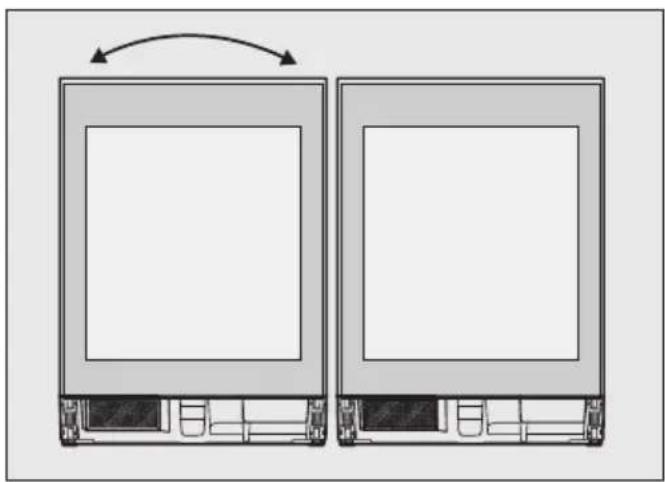

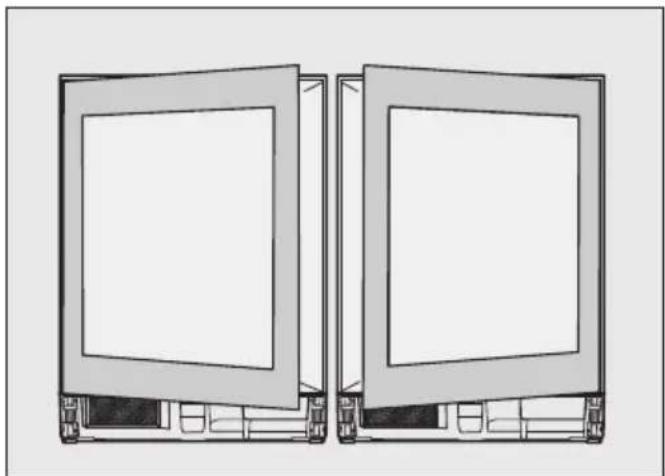

Hængslingssiden ændres

■ Foretag ændring af hængslingssiden på det venstre vinkøleskab. (se brugsanvisningen til vinkøleskabet, Hængslingssiden æn- dres)

Dørhængslerne sidder udvendigt.

Vinkøleskabene forberedes, justeres og forbindes

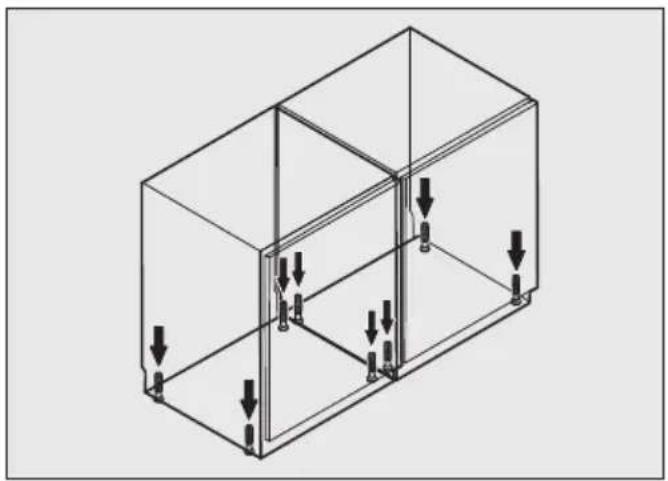

■ Stil vinkøleskabene ved siden af hi- nanden foran underbygningsnichen.

For at kunne arbejde uhindret på bagsiden af vinkøleskabet skal der være plads mellem vinkøleskabets bagside og underbygningsnichen.

■ Forbered vinkøleskabene (se brugsanvisningen til vinkøleskabet, Vinkøleskabet underbygges)

■ Drej de indstillelige ben ud i urets retning indtil 4 mm under nichehøjden.

- Juster vinkøleskabene i højden og i vater med gaffelnøglen. (Se Vinkøleskabet underbygges)

Hvis vinkøleskabet indbygges skævt, kan det blive deformt.

Hvis kombinationen skal tilpasses til højere køkkenskabsdøre:

■ Følg brugsanvisningen til vinkøleskabet. (Se: Vinkøleskabet tilpasses til højere køkkenskabsdøre)

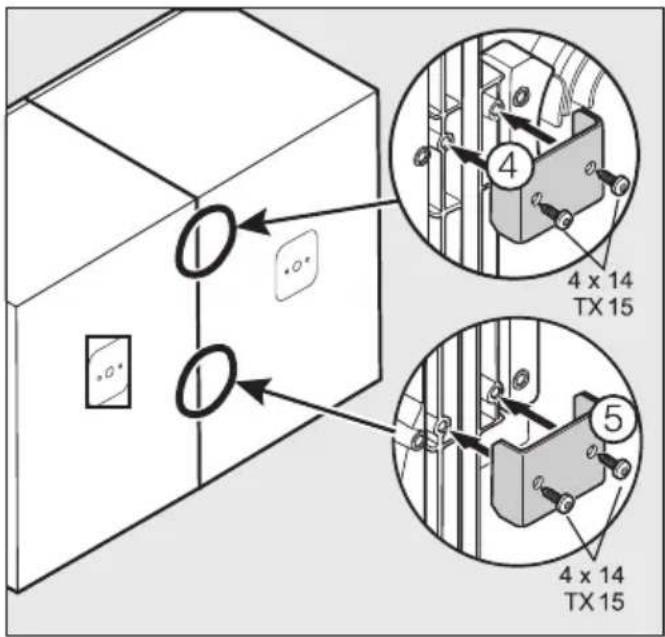

■ Skru vinkøleskabene sammen på bagsiden ved hjælp af de to forbindelsesklammer ④.

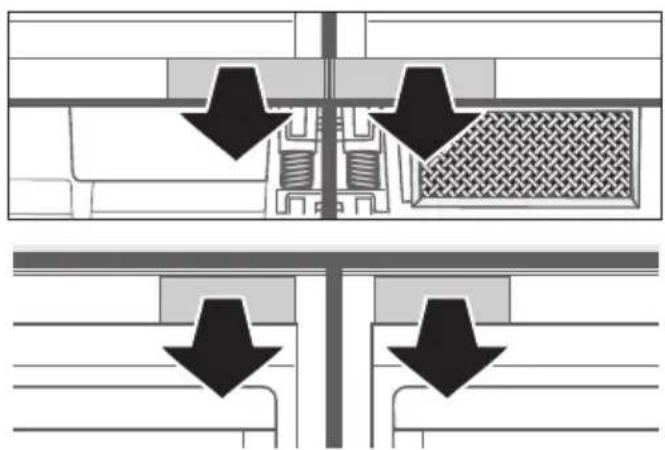

■ Fjern afdækningerne.

■ Skru vinkøleskabene sammen på forsiden foroven og forneden med forbindelsesbeslagene:

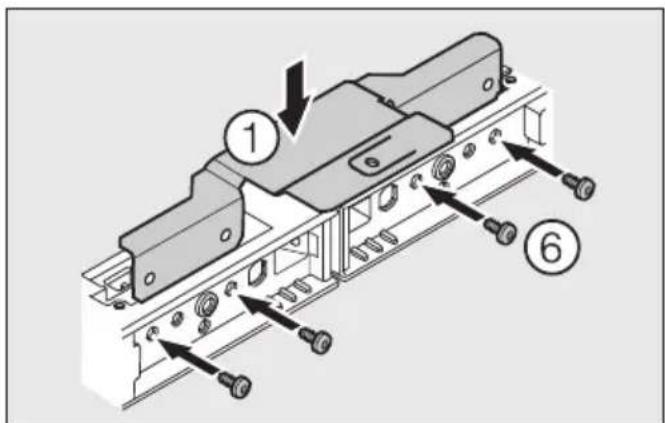

Til montering under en træbordplade

■ Sæt forbindelsesbeslaget med fastgørelseslaske ① i.
■ Skru forbindelsesbeslaget fast på vinkøleskabene med fire skruer ⑥.

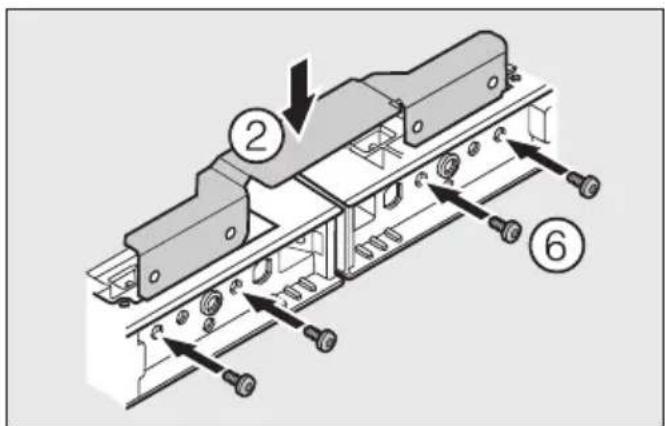

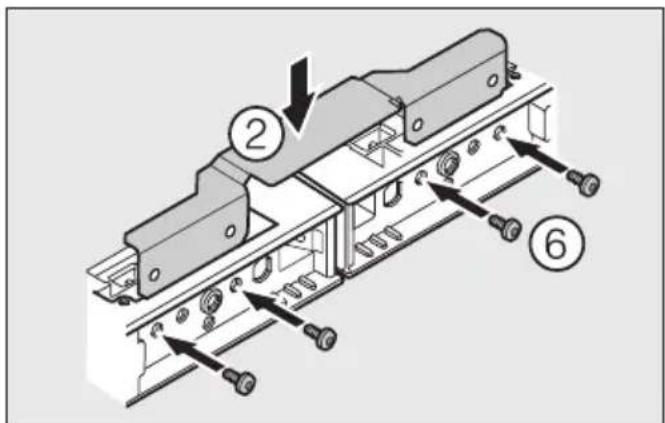

Montering under en bordplade af materiale, der ikke kan skrues i

■ Sæt forbindelsesbeslaget uden monteringslaske ② i.
■ Skru forbindelsesbeslaget fast på vinkøleskabene med fire skruer ⑥.

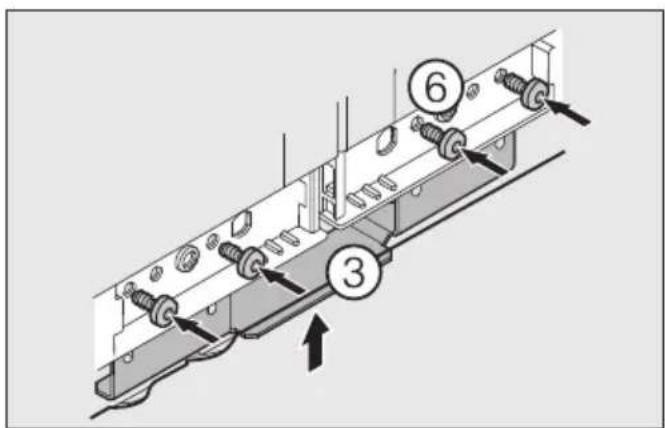

Vinkøleskabene forbindes forneden

■ Sæt forbindelsesbeslaget ③ i.
■ Skru forbindelsesbeslaget fast på vinkøleskabene med fire skruer ⑥.

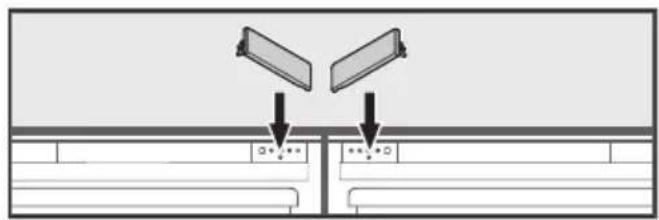

■ Sæt afdækningerne på.

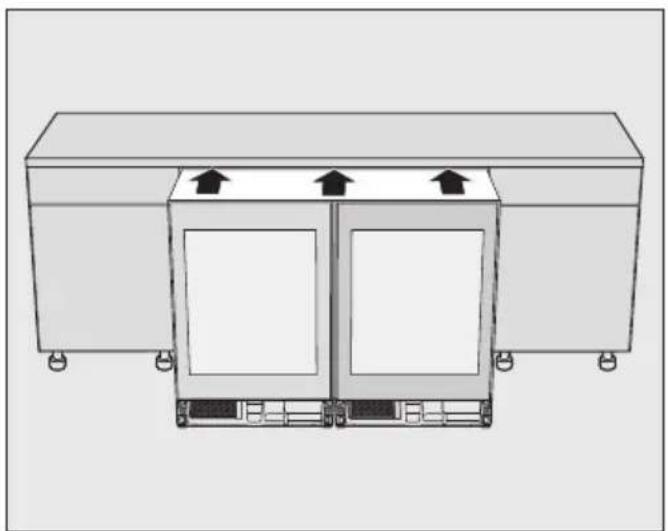

Kombinationen skubbes ind i nichen

Netledningen må ikke beskadiges.

Skub ved sarte gulve forsigtigt kombinationen ind i underbygningsni- chen for at undgå beskadigelse af gulvet.

■ Skub kombinationen ind i nichen, ind-til dørene stikker 2 mm frem i forhold til køkkenskabsfronterne.

Vinkøleskabet fastgøres i nichen

Skruerne er vedlagt vinkøleskabene.

■ Kombinationen stikker 2 mm frem i forhold til køkkenskabsfronten.

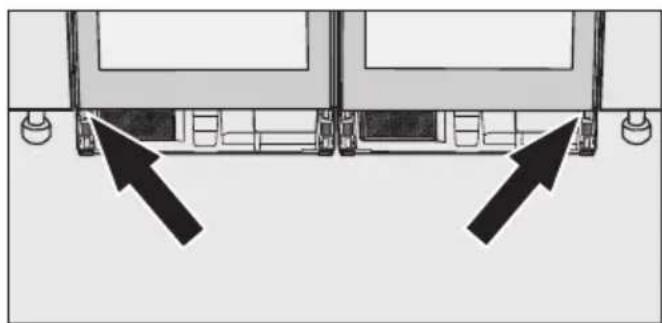

■ Skru kombinationen fast forneden i højre og venstre side til naboskabene.

Kombinationen trækkes ind i nichen, så den passer i venstre side. Dørfronten flugter med køkkenskabsfronten.

- Juster dørene i siden. (Se brugsanvisningen til vinkøleskabet, Vinkøleskabet underbygges)

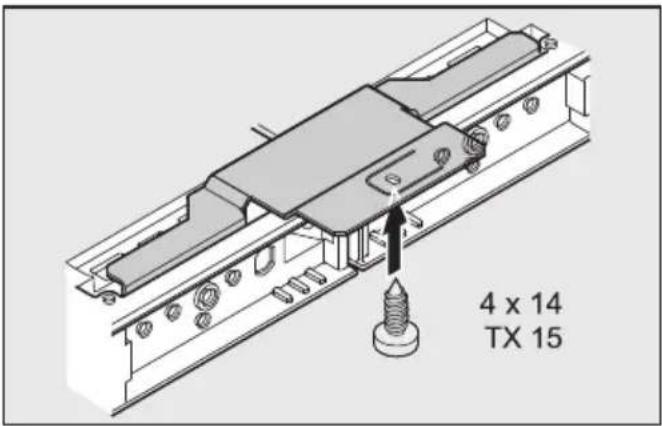

Ved køkkenbordplade i træ

4 x 14 TX 15

■ Skru også kombinationen fast til bordpladen med monteringslaskerne.

■ Afslut underbygningen ved at følge brugsanvisningen til vinkøleskabene (se brugsanvisningen til vinkøleskabet, Vinkøleskabet underbygges)

Den medfølgende udluftningsrist skal ubetinget monteres. Skal monteres og anvendes sammen med den medfølgende skumgummiklods i overensstemmelse med brugsanvisningen til vinkøleskabet.
