GEBRUIKSAANWIJZING KSK 6300 MIELE

Met deze side-by-side-montagekit kunt u telkens twee van de volgende identieke modellen verbinden:

• KWT 6312 UGS
• KWT 6321 UG
• KWT 6322 UG

U kunt ook de modellen KWT 6312 UGS en KWT 6322 UG met elkaar verbinden.

Voor de installatie

Lees beslist deze montagehandleiding en de gebruikshandleiding van uw toestellen voordat u deze plaatst, installeert en in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt schade aan uw toestellen.

Let op!

Een niet-ingebouwd toestel kan kan- telen.

Voer de montage van de toestellen in elk geval met twee personen uit.

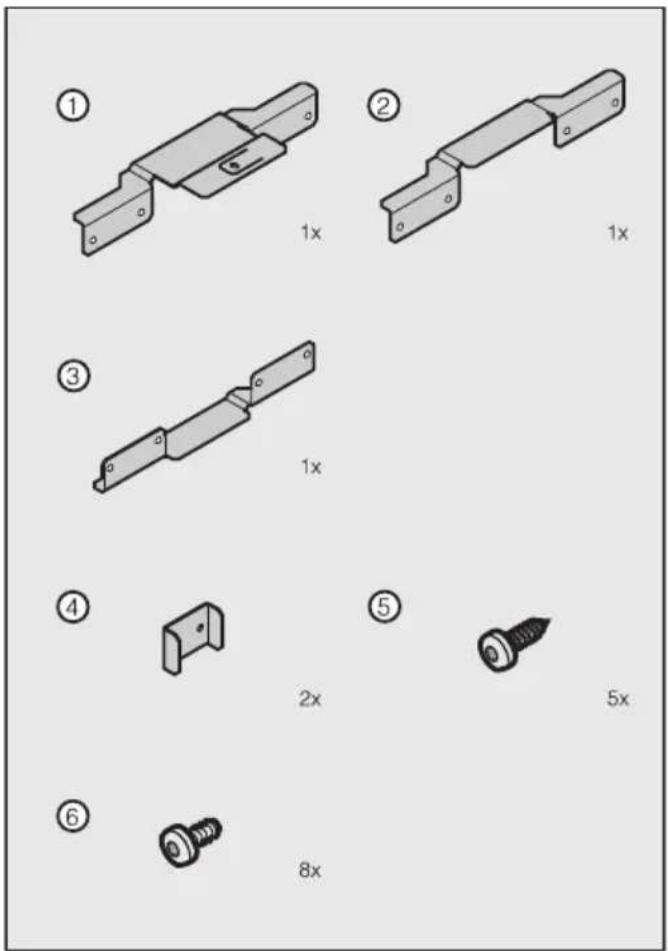

Afhankelijk van de inbouwnis hebt u de volgende montage-elementen voor de side-by-side-opstelling nodig:

• Verbindingsprofiel met bevestigingsplaat ① (verbindt toestellen onder een werkblad van hout)
• Verbindingsprofiel zonder bevestigingsplaat ② (verbindt toestellen onder niet-vastschroefbare werkbladen)
• Verbindingsprofiel ③ (verbindt te estellen aan de voorzijde in het onderste gedeelte)
• Verbindingsprofiel ④ (verbindt to estellen aan de achterkant)
• Schroeven voor het verbindingsprofiel ⑤
• Schroeven voor de bevestiging van de verbindingsprofielen ⑥.

Voor de side-by-side-montage hebt u het volgende gereedschap nodig:

• schroevendraaiers van verschillende groottes
• bits van verschillende groottes
• waterpas
• meetband
• steeksleutel (meegeleverd bij het toestel).

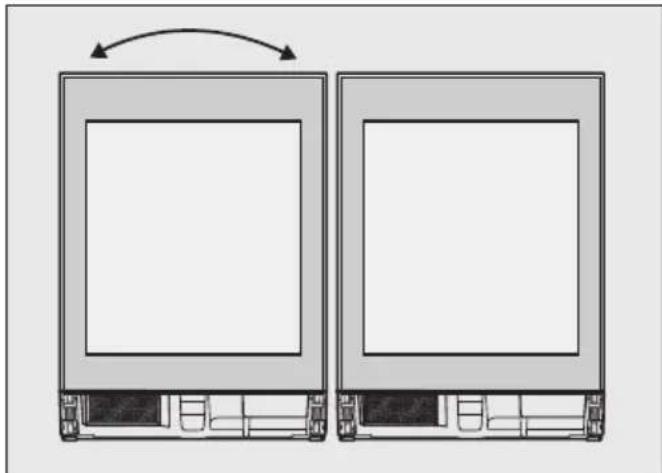

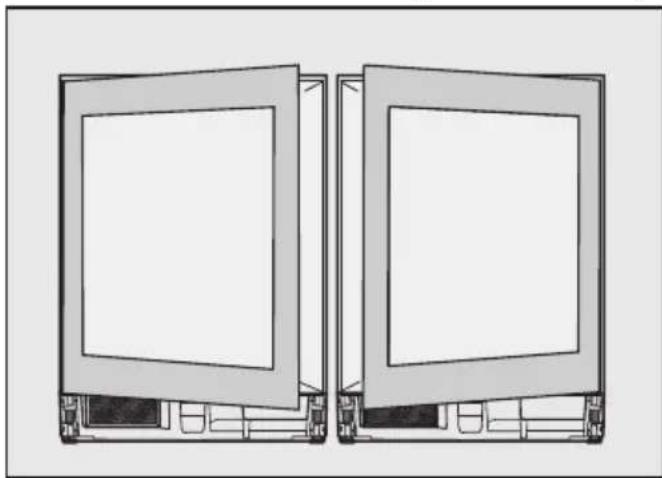

Het veranderen van de draai- richting van de deur

■ Verander de draairichting van de deur van het linker toestel. (Zie: Gebruiksaanwijzing van het toestel, veranderen van de draairichting van de deur)

De deurscharnieren liggen aan de buitenkant.

Toestellen voorbereiden, nivelleren en verbinden

■ Plaats de toestellen naast elkaar voor de inbouwnis.

Om comfortabel aan de achterkant van het toestel te kunnen werken, moet u plaats laten tussen de achterkant van het toestel en de in-bouwnis.

■ U moet de toestellen voorbereiden. (Zie Gebruiksaanwijzing van het toestel, toestel inbouwen)

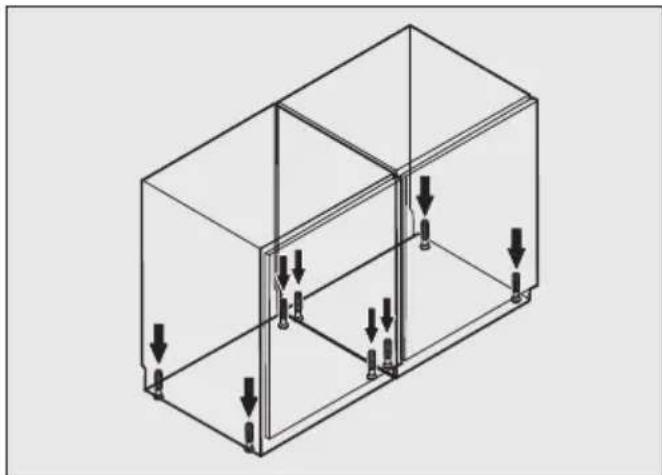

■ Draai de regelvoetjes met de wijzers van de klok mee uit tot 4 mm onder de nishoogte.

■ Breng de toestellen met behulp van de steeksleutel op de juiste hoogte en stel ze waterpas in. (Zie: Toestel inbouwen)

Een toestel dat scheef staat kan vervormen.

Als u de combinatie ten opzichte van hogere meubelfronten wilt uitlijnen:

■ Volg de gebruiksaanwijzing van het toestel. (Zie: Toestel uitlijnen ten op-zichte van hogere meubeldeuren)

4 x 14 TX 15 4 x 14 TX 15

■ Schroef de toestellen samen aan de achterkant vast met behulp van de twee verbindingsprofielen ④.

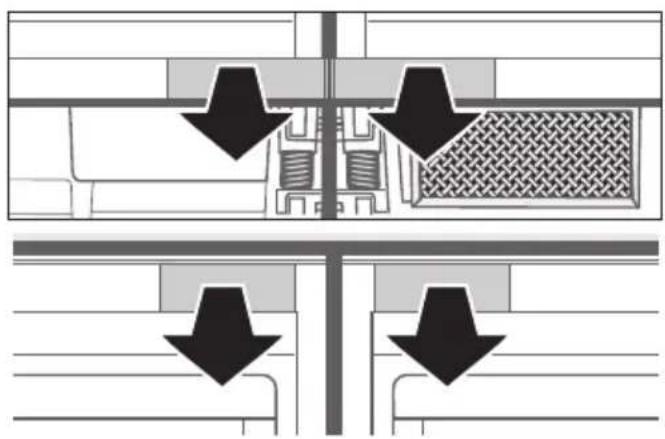

■ Verwijder de afdekkingen.

■ Schroef de toestellen aan de voor- kant boven en onder vast met behulp van de verbindingsprofielen:

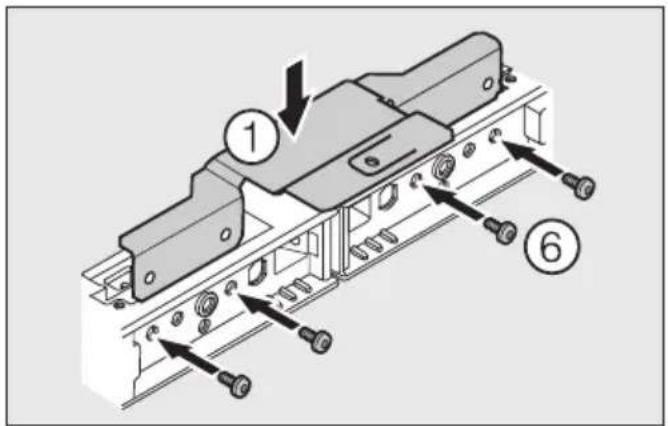

Voor de montage onder een houten werkblad

■ Breng het verbindingsprofiel met bevestigingsplaat ① aan.

■ Schroef de verbindingsprofiel met vier schroeven ⑥ vast aan de toestellen.

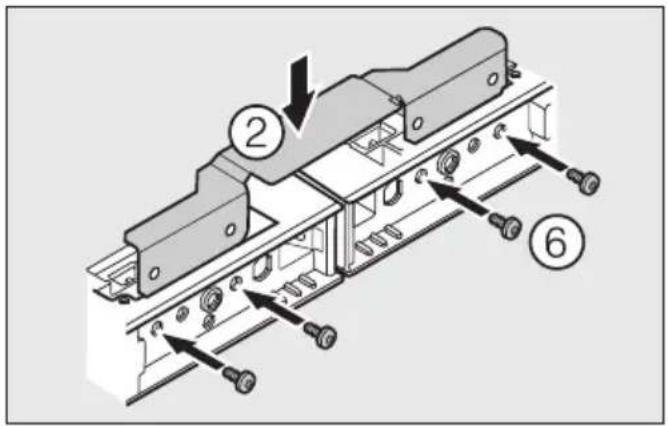

Voor de montage onder een werkblad van niet-vastschroefbaar materiaal

■ Breng het verbindingsprofiel zonder bevestigingsplaat ② aan.

■ Schroef de verbindingsprofiel met vier schroeven ⑥ vast aan de to-estellen.

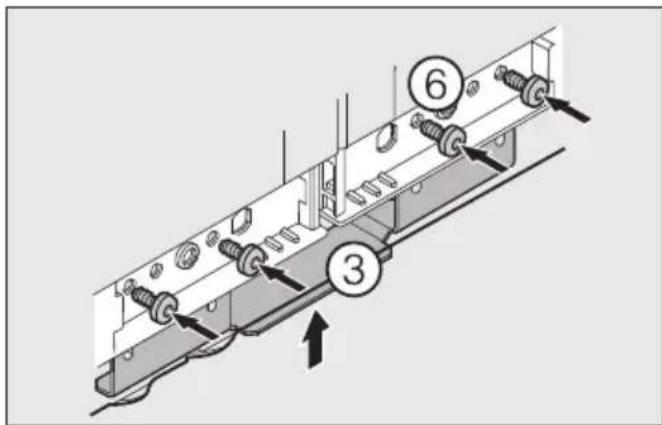

Toestellen onderaan verbinden

■ Breng het verbindingsprofiel ③ aan.
■ Schroef de verbindingsprofiel met vier schroeven ⑥ vast aan de toestellen.

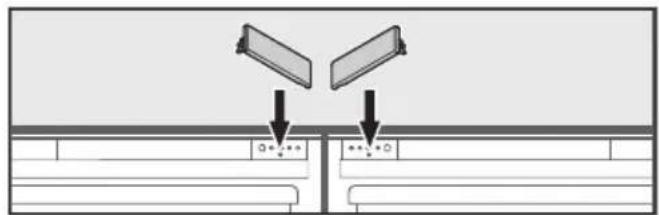

■ Plaats de afdekkingen.

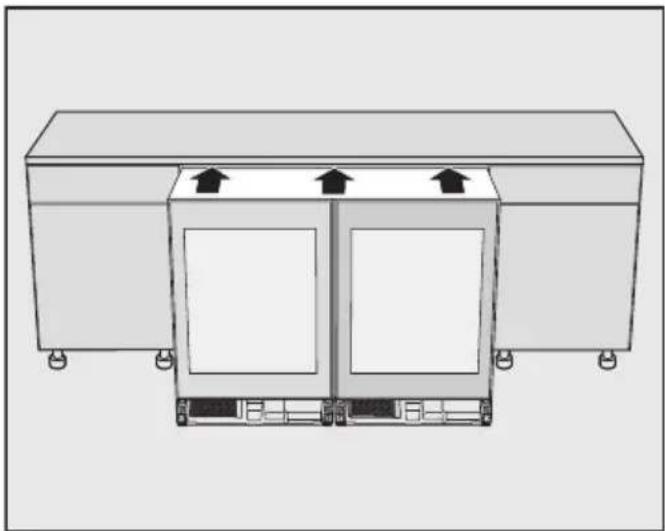

Combinatie in de nis schuiven

Het elektrisch snoer mag niet worden beschadigd.

Als u de combinatie op een delicate vloer opstelt, schuift u het toestel voorzichtig in de inbouwnis. Zo voorkomt u dat de vloer beschadigd raakt.

■ Schuif de toestelcombinatie in de inbouwnis tot de toesteldeuren nog 2 mm voor de meubelfronten uitsteken.

De combinatie in de nis bevestigen

De schroeven worden met de toestellen geleverd.

■ De combinatie steekt gelijkmatig 2 mm voor het meubelfront uit.

■ Schroef de combinatie onderaan rechts en links vast aan de aangrenzende meubelen.

De combinatie trekt zich links passend in de inbouwnis.

De voorkant van de deur ligt in één lijn met het meubelfront.

■ Zorg voor de zijdelingse uitlijning van de toesteldeuren.

(Zie: Gebruiksaanwijzing van het toestel, toestel inbouwen)

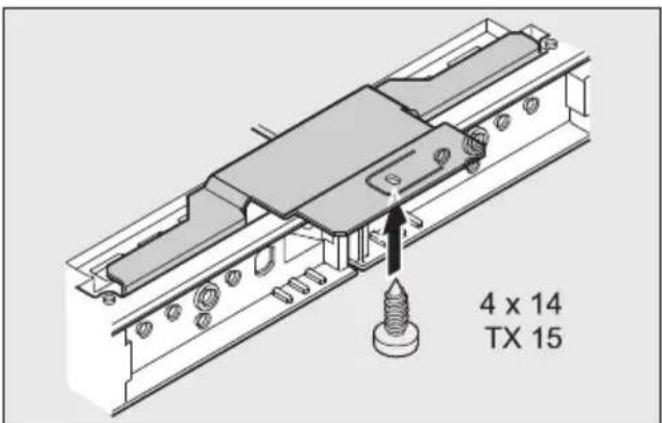

Bij een houten werkblad

4 x 14 TX 15

■ Schroef de toestelcombinatie bovendien met behulp van de bevestigingsplaat vast aan het werkblad.

■ Sluit de inbouw af door de gebruiksaanwijzing van de toestellen op te volgen. (Zie: Gebruiksaanwijzing van het toestel, toestel inbouwen)

Het bijgeleverde verluchtingsrooster moet in ieder geval worden ingebouwd en volgens de handleiding samen met het bijgeleverde schuimstofblok worden ingebouwd en gebruikt.

Met deze side-by-sidemontagekit kunt u telkens twee identieke apparaten van de volgende modellen met elkaar verbinden:

• KWT 6312 UGS
• KWT 6321 UG
• KWT 6322 UG

Bovendien kunt u de modellen KWT 6312 UGS en KWT 6322 UG met elkaar verbinden.

Voor de installatie

Lees altijd deze montagehandleiding en de gebruiksaanwijzing van uw apparaten voordat ze worden geplaatst, geïnstalleerd en in gebruik worden genomen.

Daarmee zorgt u voor uw eigen veiligheid en voorkomt u beschadiging van uw apparaten.

Let op!

Een apparaat dat niet is ingebouwd kan kantelen.

Voer de montage van de apparaten altijd met behulp van een tweede persoon uit.

Afhankelijk van de inbouwnis heeft u de volgende montagedelen voor de side-by-side-opstelling nodig:

• Verbindingshoekstuk met bevestigingslipje ① (verbindt apparaten onder de houten werkbladen)
• Verbindingshoekstuk zonder bevestigingslipje ① (verbindt apparaten onder niet-schroefbare werkbladen)
• Verbindingshoekstuk ③ (verbindt ap paraten onderaan aan de voorzijde)
• Verbindingsklemmen ④ (verbindt apparaten aan de achterzijde)
• Schroeven voor de verbindingsklemmen ⑤
• Schroeven voor de bevestiging van de verbindingshoekstukken ⑥.

Voor de side-by-side-montage heeft u het volgende gereedschap nodig:

– Verschillende maten schroevendraaiers
- Verschillende maten bits
- Waterpas
- Rolmaat
- Steeksleutel (wordt bij apparaat mee- geleverd)

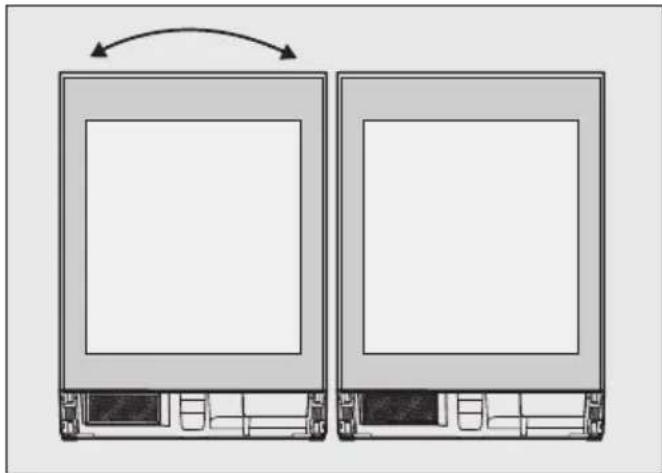

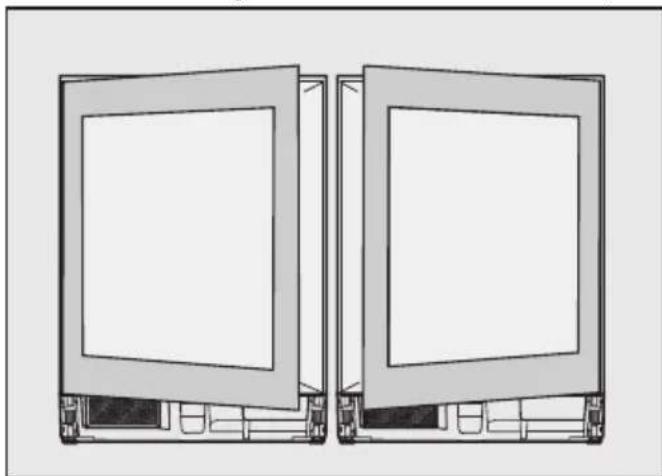

Draairichting van deur veranderen

■ Verander bij het apparaat links de draairichting van de deur. (Zie: gebruiksaanwijzing bij het apparaat, draairichting van deur veranderen)

De deurscharnieren zitten aan buitenzijde.

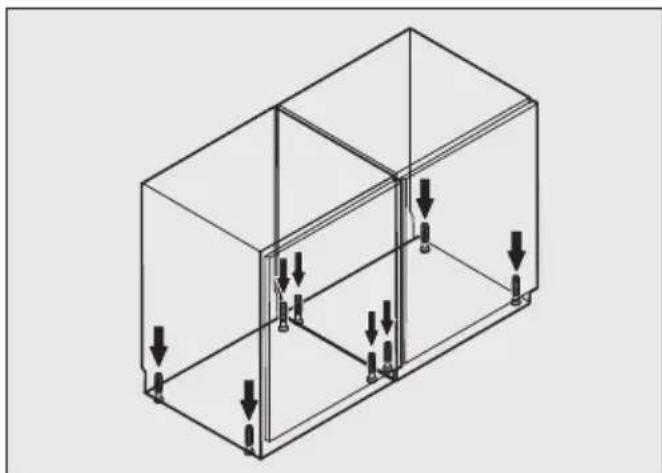

Apparaten voorbereiden, stellen en met elkaar verbinden

■ Plaats de apparaten naast elkaar voor de inbouwnis.

Zorg voor voldoende ruimte tussen apparaatachterzijde en inbouwnis zodat u probleemloos achter het apparaat kunt werken.

- Bereid de apparaten voor. (Zie: gebruiksaanwijzing bij het apparaat, apparaat in inbouwnis plaatsen) - Draai de stelvoeten rechtsom tot 4 mm onder de nishoogte eruit.

■ Stel de apparaten verticaal en horizontaal met behulp van de steeksleutel. (Zie: apparaat in in-bouwnis plaatsen)

Een scheef gepositioneerd apparaat kan vervormen.

Als u de combinatie wilt aanpassen aan hogere meubelfronten:

■ Volg de instructies in de gebruiks-aanwijzing van het apparaat. (Zie: apparaat aan hogere meubeldeuren aanpassen)

4 x 14 TX 15 4 x 14 TX 15

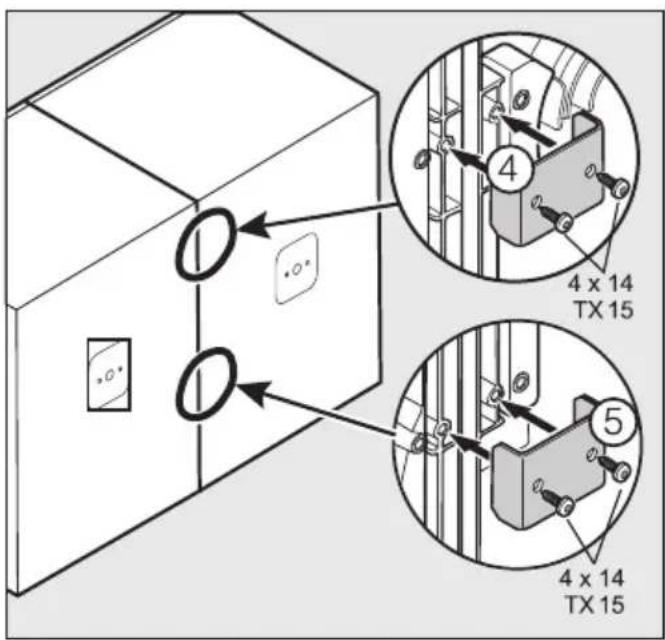

■ Schroef de apparaten aan elkaar aan de achterzijde met behulp van de twee verbindingsklemmen ④.

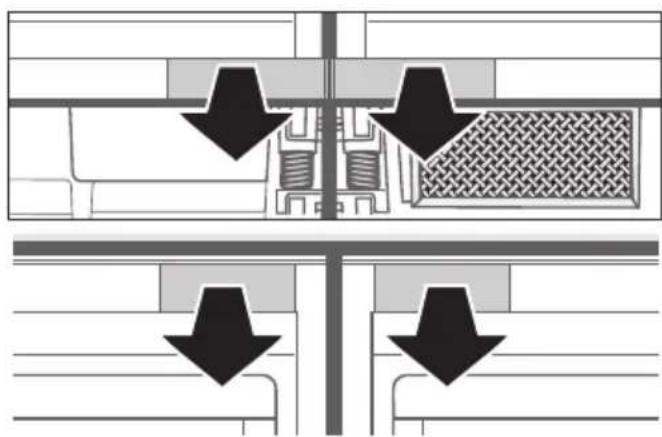

■ Verwijder de afdekkingen.

■ Schroef de apparaten aan de voorzijde bovenaan en onderaan vast met de verbindingshoekstukken:

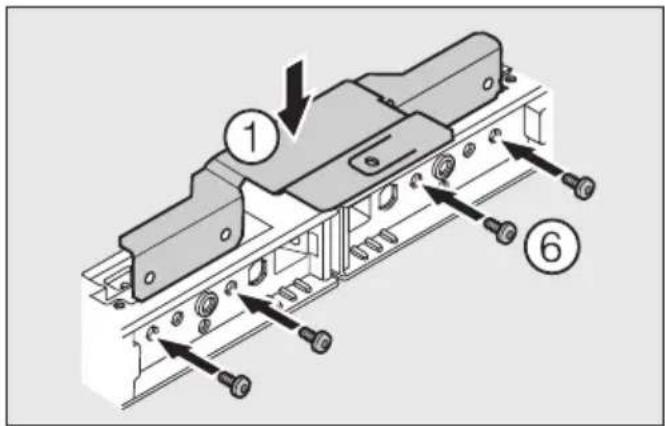

Voor een montage onder een houten werkblad

■ Monteer de verbindingshoekstukken met bevestigingslipje ①.

■ Schroef de verbindingshoekstukken met vier schroeven ⑥ op de apparaten.

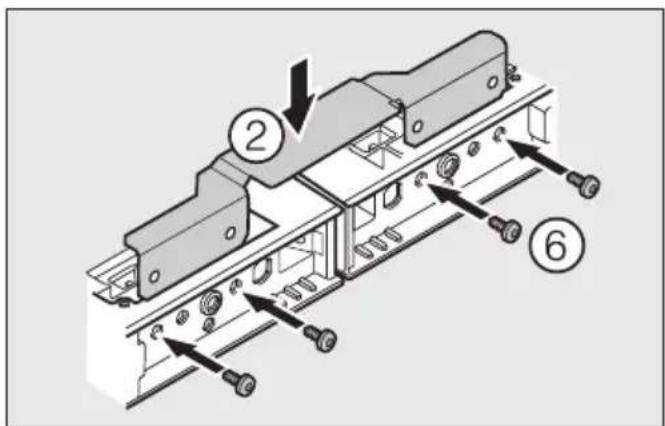

Voor een montage onder een werk- blad van niet-schroefbaar materiaal

■ Monteer het verbindingshoekstuk zonder bevestigingslipje ②.

■ Schroef de verbindingshoekstukken met vier schroeven ⑥ op de apparaten.

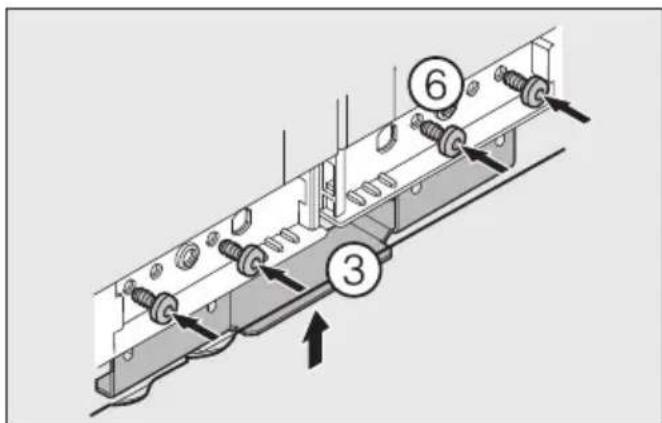

Apparaten aan onderzijde verbinden

■ Monteer het verbindingshoekstuk ③.
■ Schroef de verbindingshoekstukken met vier schroeven ⑥ op de apparaten.

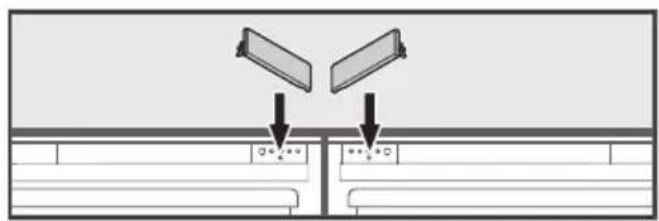

■ Plaats de afdekkingen terug.

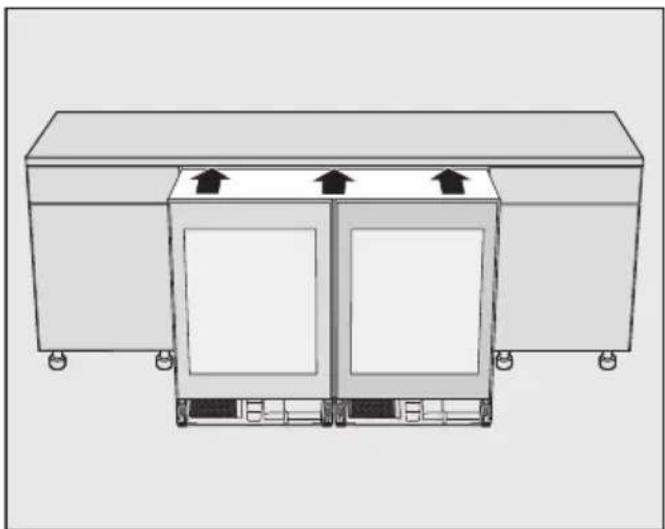

Combinatie in de nis schuiven

De aansluitkabel mag niet worden beschadigd.

Schuif de combinatie op gevoelige vloeren voorzichtig in de inbouwnis om beschadiging van de vloer te voorkomen.

■ Schuif de combinatie van apparaten in de nis tot de deuren van de appa- raten nog 2 mm over de meubelfronten uitsteken.

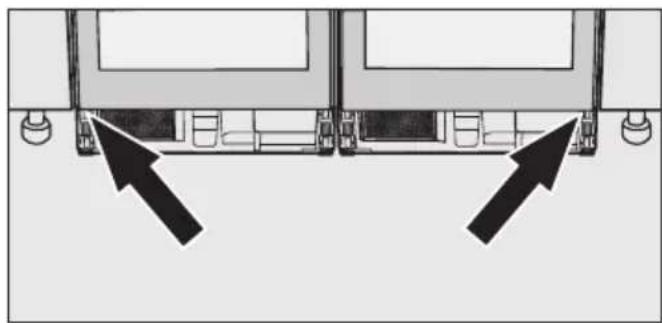

Combinatie in nis bevestigen

De schroeven worden bij het apparaat meegeleverd.

■ De combinatie steekt overal 2 mm over het meubelfront heen.

■ Schroef de combinatie onderaan rechts en links vast aan de aangrenzende meubels.

De combinatie schuift links passend in de nis.

Het deurfront ligt gelijk met het meubelfront.

■ Stel de zijkant van de deuren van de apparaten af.

(Zie: gebruiksaanwijzing van het apparaat, apparaat in inbouwnis plaatsen)

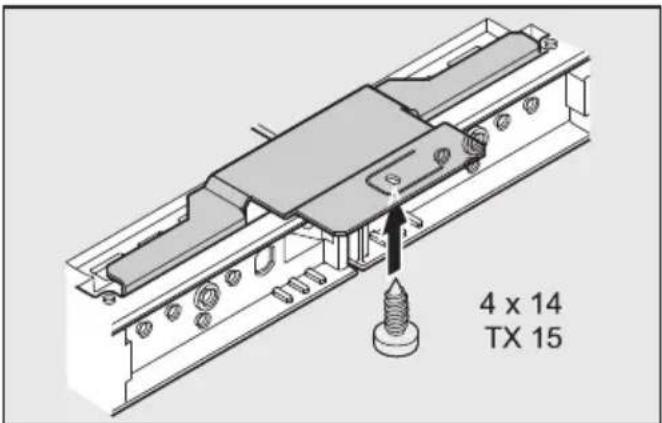

Bij een houten werkblad

4 x 14 TX 15

■ Schroef de combinatie van apparaten bovendien met behulp van het bevestigingslipje vast aan het werkblad.

■ Sluit de montage in de inbouwnis af door de instructies in de gebruiksaanwijzing op te volgen. (Zie: gebruiksaanwijzing van het apparaat, apparaat in inbouwnis plaatsen)

Het meegeleverde ventilatierooster moet verplicht worden gemonteerd en conform de handleiding van het apparaat samen met het meegeleverde schuimstofblok worden gemeerde en gebruikt.
