MANUAL DE UTILIZARE KSK 6300 MIELE

Cu ajutorul acestui kit de montaj side- by-side, puteţi conecta două modele identice dintre cele enumerate mai jos: – KWT 6312 UG(S) – KWT 6321 UG – KWT 6322 UG De asemenea, puteţi combina modelele KWT 6312 UG(S) şi KWT 6322 UG. Înainte de instalare Este neapărat necesar să citiţi aces- te instrucţiuni de montaj precum şi instrucţiunile de utilizare ale aparatelor dumneavoastră înainte de amplasare - instalare - punere în funcţiune. Astfel vă protejaţi şi evitaţi pagubele. Atenţie! Acest aparat trebuie încastrat, altfel se poate răsturna. Efectuaţi montajul aparatelor doar cu ajutorul unei a doua persoane. În funcţie de nişa de încastrare de sub blat, sunt necesare următoarele elemente de montaj pentru alăturarea cu alte apa- rate (montaj side-by-side): - Colţar de îmbinare cu eclisă de fixare (pentru îmbinarea aparatelor sub un blat din lemn) - Colţar de îmbinare fără eclisă de fixare (pentru îmbinarea aparatelor sub un blat ce nu se înşurubează) - Colţar de îmbinare (pentru îm- binarea aparatelor în partea frontală inferioară) - Cleme de îmbinare (pentru îm- binarea aparatelor în partea poste- rioară) - Şuruburi pentru clemele de îmbinare

- Şuruburi pentru fixarea colțarelor de îmbinare R O/ro

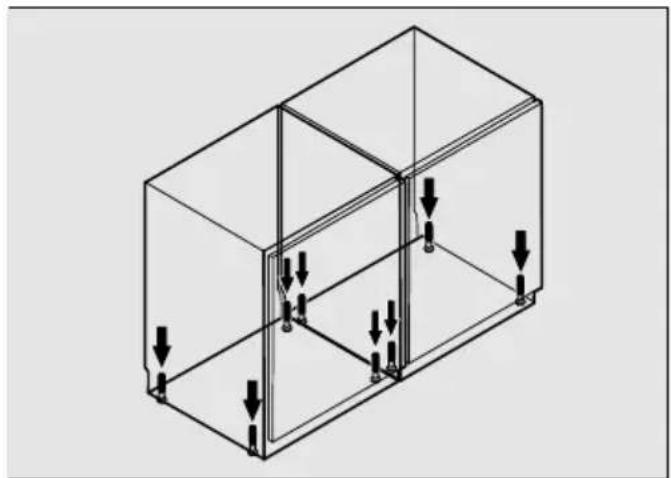

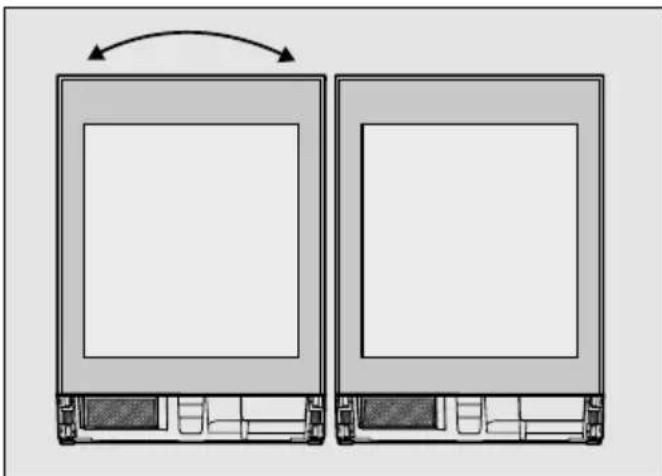

La montajul pentru alăturarea cu alte aparate veţi avea nevoie de următoarele instrumente: - şurubelniţe de diferite mărimi - burghie de diferite mărimi - nivelă cu bulă - ruletă de măsurat - cheie mecanică fixă (livrată împreună cu aparatul). Schimbarea balamalelor uşii : Schimbaţi balamalele ușii la aparatul din partea stângă. (Consultaţi: In- strucţiunile de utilizare ale aparatului, Schimbarea balamalelor ușii) Balamalele ușii se vor situa în exterior. Pregătirea, alinierea și îmbina- rea aparatului : Alăturaţi aparatele în faţa nișei de în- castrare sub blat. Pentru a putea lucra comod pe partea posterioară a aparatelor, lăsaţi loc între partea posterioară şi nişa de încastrare sub blat. : Pregătiţi aparatele. (Consultaţi: In- strucţiunile de utilizare ale aparatului, Încorporarea aparatului sub un blat) : Deșurubaţi picioarele reglabile în sen- sul acelor de ceasornic până la 4 mm sub înălţimea nișei. : Aliniaţi aparatele pe verticală și pe orizontală cu ajutorul cheii mecanice fixe. (Consultaţi: Încorporarea apara- tului sub un blat) Un aparat aliniat greşit se poate defor- ma.RO/

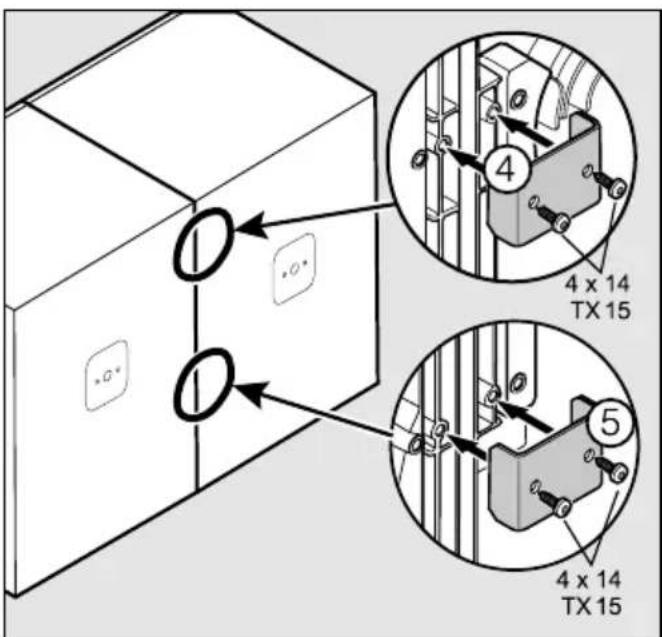

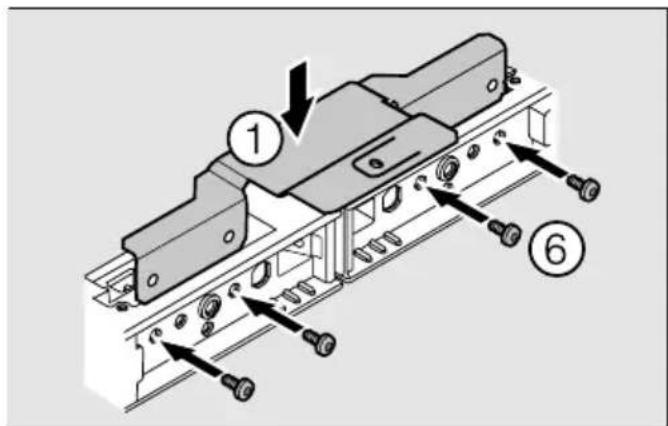

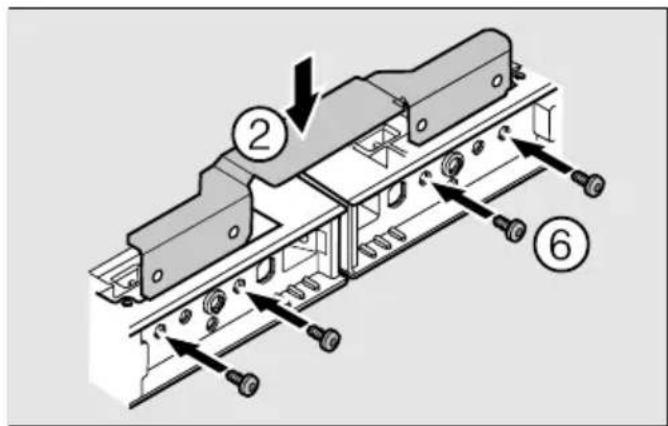

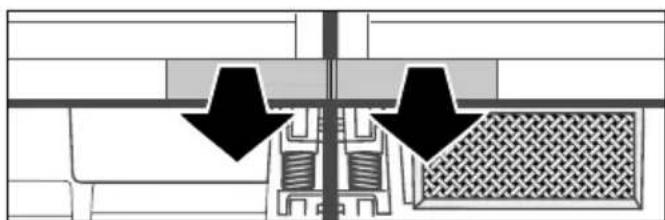

Dacă doriţi să aliniaţi combinaţia cu fron- turi de mobilier mai înalte: : Urmaţi instrucţiunile de utilizare ale aparatului. (Consultaţi: Alinierea apa- ratului cu uşile mai înalte ale altor corpuri de mobilier) : Înşurubaţi aparatele unul de altul pe partea posterioară cu ajutorul a două cleme de îmbinare. : Înlăturaţi capacele. : Înşurubaţi aparatele în partea frontală sus şi jos cu colţarele de îmbinare. Pentru montarea sub un blat din lemn : Utilizaţi colţarul de îmbinare cu eclisă de fixare . : Înşurubaţi de aparate colţarul de fixa- re cu patru şuruburi. Pentru montarea sub un blat dintr-un material ce nu se poate înşuruba : Utilizaţi colţar de îmbinare fără eclisă de fixare . : Înşurubaţi de aparate colţarul de fixa- re cu patru şuruburi.R O/ro

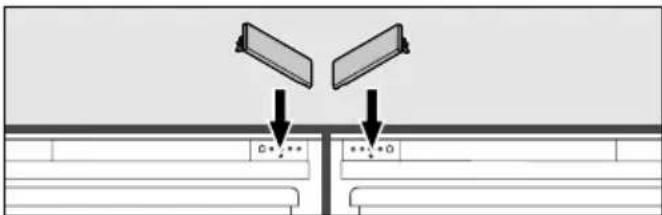

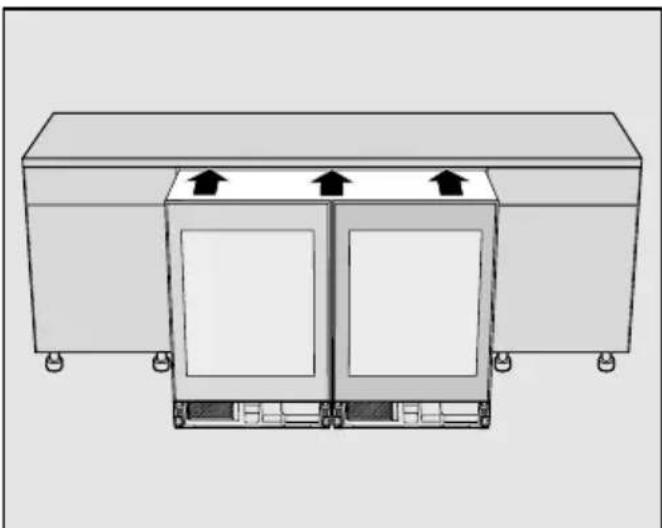

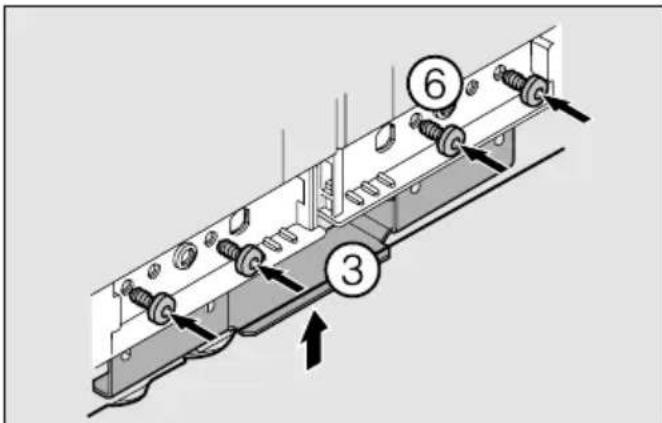

Îmbinarea aparatelor în partea de jos : Utilizaţi colţarul de îmbinare . : Înșurubaţi de aparate colţarul de fixa- re cu patru șuruburi. : Puneţi la loc capacele. Împingerea combinaţiei în nişă Aveţi grijă să nu deterioraţi cablul de reţea. Împingeţi cu atenţie combinaţia de aparate în nişă pe suprafeţele sensibile, pentru a evita deteriorarea acestora. : Împingeţi în nișă combinaţia de apa- rate astfel încât ușile aparatelor să iasă în afara frontului de mobilier cu o distanţă de 2 mm.RO/

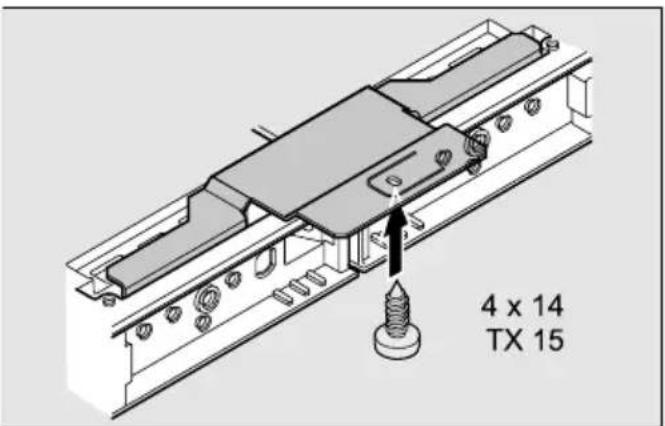

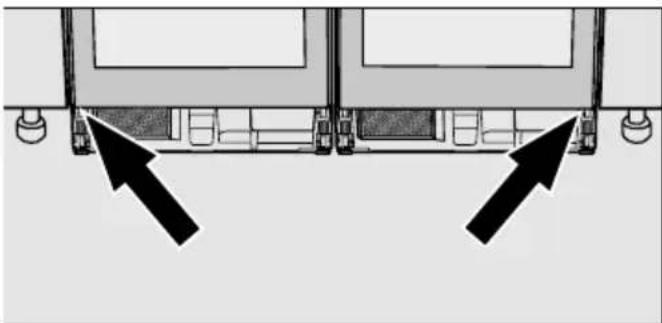

Fixarea combinaţiei de aparate în nişă Şuruburile se livrează împreună cu aparatele. : Combinaţia de aparate iese în afara frontului de mobilier cu o distanţă uniformă de 2 mm. : Înşurubaţi combinaţia de aparate în partea inferioară dreaptă şi stângă fixând-o de corpurile de mobilier învecinate. Combinaţia se trage spre stânga pentru a se potrivi în nişă. Partea frontală a uşii este aliniată cu frontul de mobilier. : Reglaţi alinierea laterală a uşilor aparatelor. (Consultaţi: Instrucţiunile de utilizare ale aparatului, Încorporarea aparatu- lui sub un blat) În cazul unui blat din lemn : Înşurubaţi combinaţia de aparate cu ajutorul unei eclise de fixare de blat. : Finalizaţi încastrarea urmând in- strucţiunile de utilizare ale aparatelor. (Consultaţi: Instrucţiunile de utilizare ale aparatului, Încorporarea aparatu- lui sub un blat) Grilajul de ventilaţie livrat împreună cu aparatul trebuie instalat în mod obliga- toriu şi trebuie montat şi utilizat împre- ună cu blocul de spumă livrat împreună cu aparatul, conform instrucţiunilor aparatului.Ovim Side-by-Side kompletom za mon- tažu možete da spojite po dva identična sledeća modela: – KWT 6312 UGS – KWT 6321 UG – KWT 6322 UG Takođe možete da spojite modele KWT 6312 UGS i KWT 6322 UG. Pre instalacije Obavezno pročitajte ovo uputstvo za montažu, kao i uputstvo za upotrebu Vaših uređaja pre postavljanja -instala- cije - puštanja u rad. Tako ćete zaštititi sebe i izbeći oštećenja na Vašim uređajima. Pažnja! Uređaj koji nije ugrađen može da se prevrne! Montažu uređaja obaveznu izvršite uz pomoć još jedne osobe. U zavisnosti od donjeg elementa potrebni su Vam sledeći montažni delovi za način postavljanja Side-by-side: – vezni ugaonik sa pričvrsnom spojni- com a (spaja uređaje ispod radnih ploča od drveta) – vezni ugaonik bez pričvrsne spojnice b (spaja uređaje ispod radnih ploča koje se ne mogu spajati vijcima) – vezni ugaonik c (spaja uređaje na prednjoj strani u donjem delu) – vezna spona d (spaja uređaje na zadnjoj strani) – vijci za veznu sponu e – vijci za pričvršćivanje veznih ugaonika
