HASZNÁLATI ÚTMUTATÓ KSK 6300 MIELE

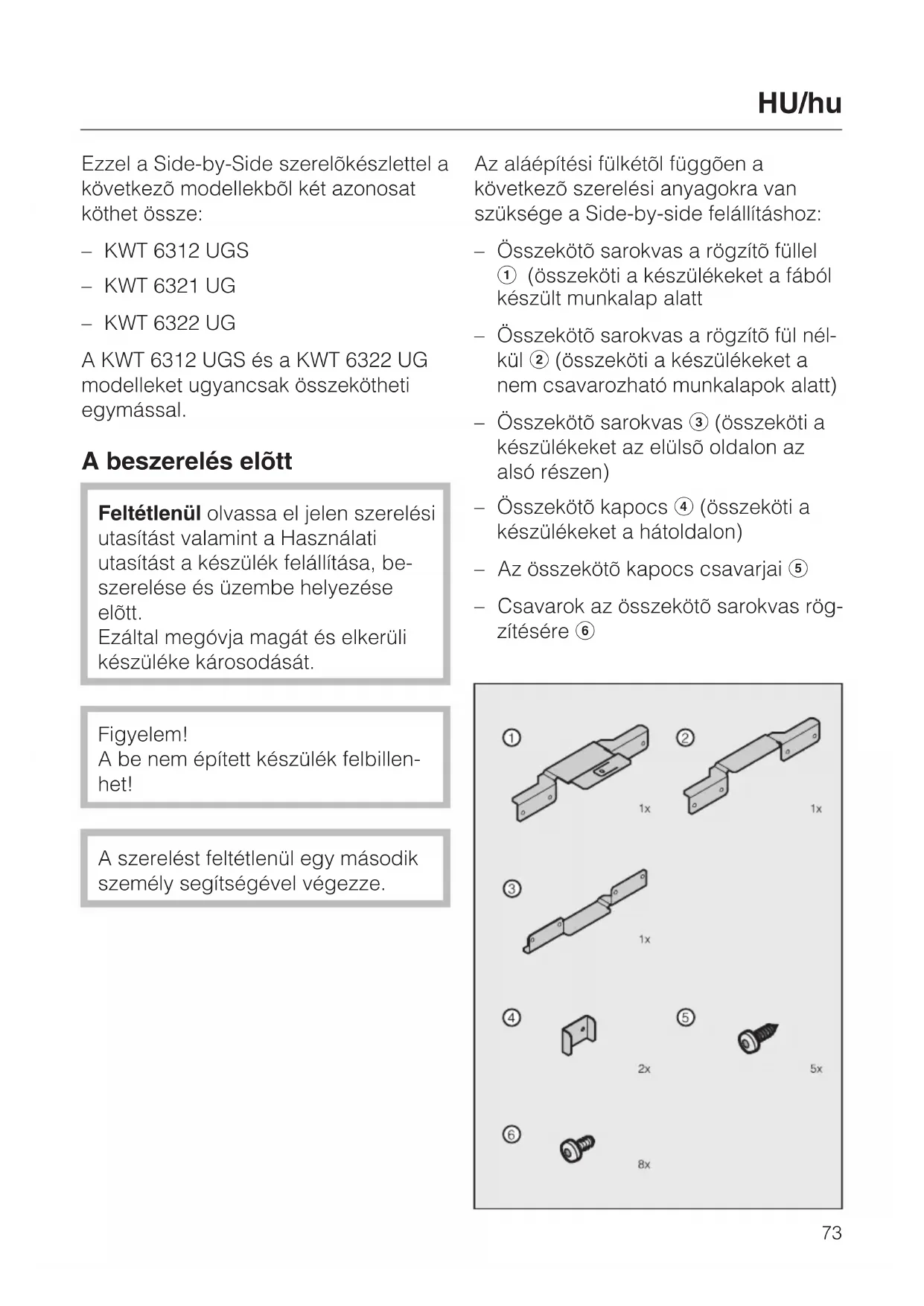

Ezzel a Side-by-Side szerelőkészlettel a következő modellekböl két azonosat köthet össze:

• KWT 6312 UGS
• KWT 6321 UG
• KWT 6322 UG

A KWT 6312 UGS és a KWT 6322 UG modelleket ugyancsak összekötheti egymással.

A beszerelés előtt

Feltétlenül olvassa el jelen szerelési utasítást valamint a Használati utasítást a készülék felállítása, beszerelése és üzembe helyezése előtt.

Ezáltal megóvja magát és elkerüli készüléke károsodását.

Figyelem!

A be nem épített készülék felbillen- het!

A szerelést feltétlenül egy második személy segítségével végezze.

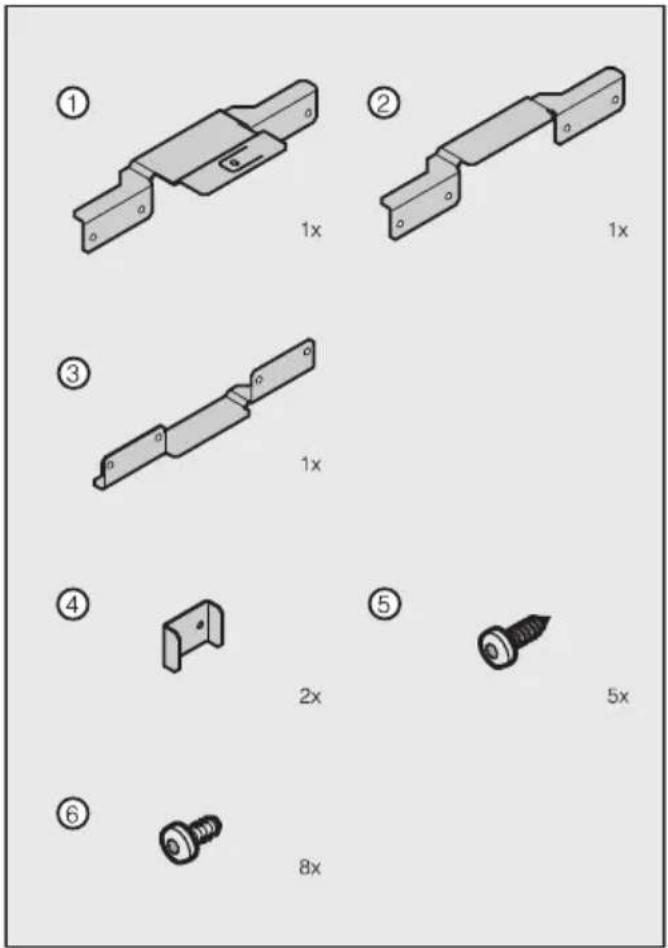

Az aláépítési fülkétől függően a következő szerelési anyagokra van szüksége a Side-by-side felállításhoz:

• Összekötő sarokvas a rögzítő füllel ① (összeköti a készülékeket a fából készült munkalap alatt
• Összekötő sarokvas a rögzítő fül nélkül ② (összeköti a készülékeket a nem csavarozható munkalapok alatt)
• Összekötő sarokvas ③ (összeköti a készülékeket az elülső oldalon az alsó részen)
• Összekötő kapocs ④ (összeköti a készülékeket a hátoldalon)
• Az összekötő kapocs csavarjai ⑤
• Csavarok az összekötő sarokvas rögzítésére ⑥

A Side-by-side szereléshez a következő szerszámokra van szüksége:

• különböző méretű csavarhúzók
• különböző méretű csavarhúzó hegyek
• vízmérték
• mérőszalag
  – villáskulcs (a készülékhez mellékelve).

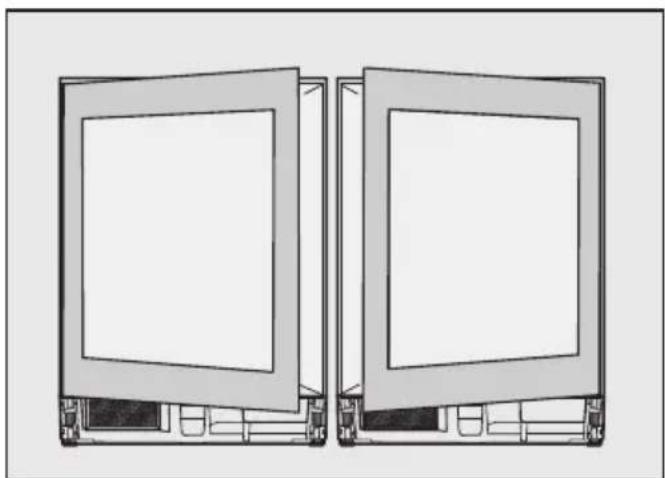

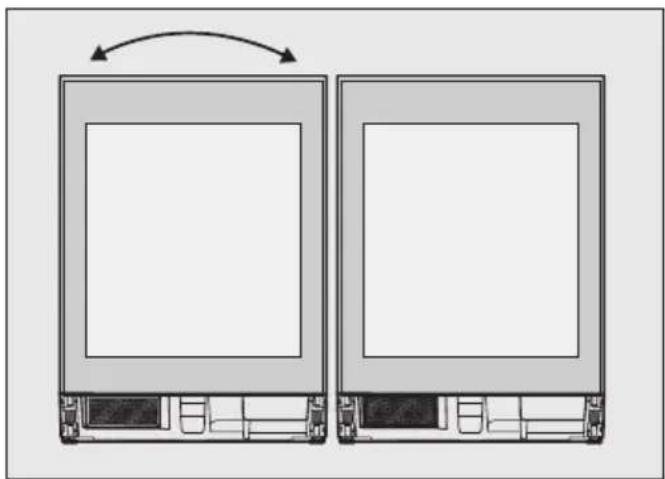

Az ajtó nyitási irányának megváltoztatása

■ Az ajtó nyitási irányának megváltoztatását a baloldali készüléken végezze el (lásd: Használati utasítás a készülékhez, Az ajtó nyitási irányának megváltoztatása)

Az ajtópántok minden esetben kívül vannak.

A készülékeket elő kell készíteni, be kell állítani és össze kell kötni.

- Állítsa a készülékeket egymás mellé az aláépítési fülke elé.

Ahhoz, hogy a készülék hátoldalán kényelmesen dolgozhasson, hagyjon helyet a készülék hátoldala és az aláépítési fülke között.

■ Készítse elő a készülékeket. (Lásd: Használati utasítás a készülékhez, A készülék aláépítése)

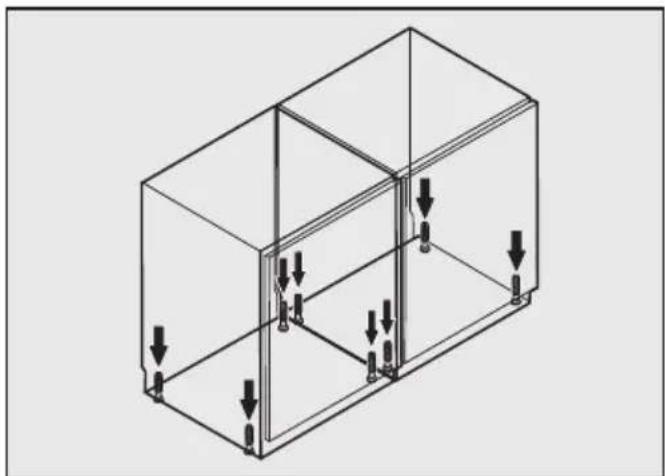

■ Csavarja ki az állítható lábakat az óra-mutató járásának megfelelő irányba 4 mm-rel a fülkemagasság alattig.

- Állítsa be a készülékek magasságát és állítsa őket vízszintbe a villáskulccsal. (Lásd: A készülék aláépítése)

A ferdén beállított készülék deformálódhat.

Ha a kombinációt magasabb bútorelőlapokhoz kívánja igazítani:

■ Kövesse a készülékhez adott Használati utasítást. (Lásd: A készülék magasabb bútorajtókhoz való igazítása)

4 x 14 TX 15 4 x 14 TX 15

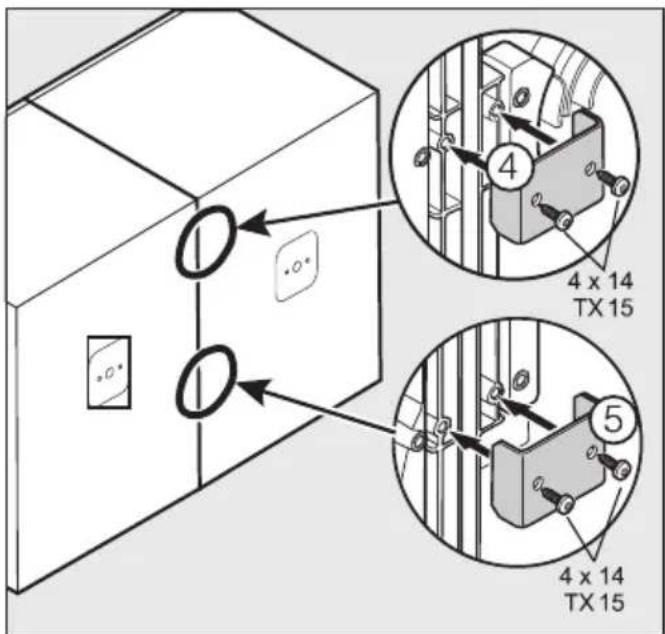

■ Csavarozza össze a készülékeket egymással a hátoldalon két összekötő kapocs segítségével ④.

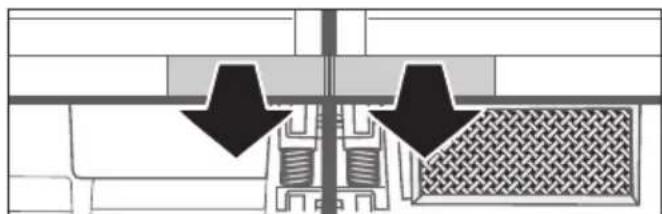

■ Távolítsa el a burkolatokat.

■ Csavarozza össze a készülékeket az elülső oldalon, fent és lent az összekötő sarokvasakkal.

Fából készült munkalap alatti szere- léshez

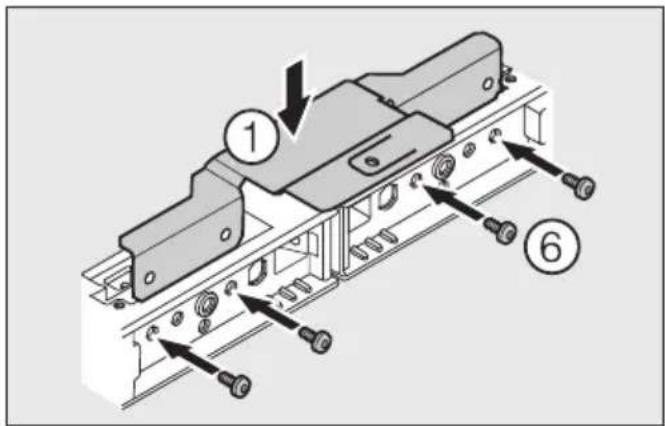

■ Használja az összekötő sarokvasat a rögzítő füllel ①.
■ Csavarozza össze a rögzítő sarokvasat és a készülékeket négy csavarral.

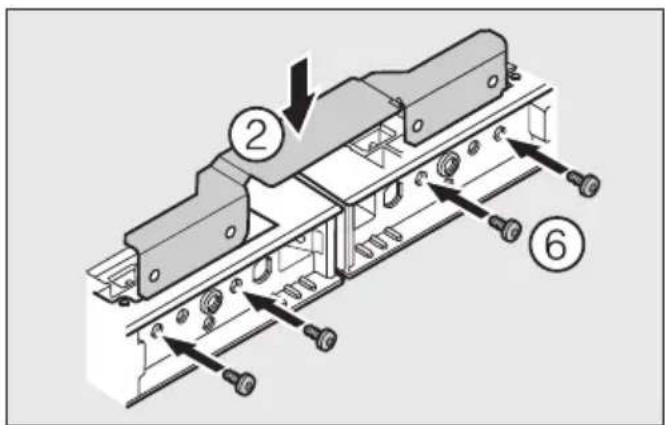

Nem csavarozható anyagból készült munkalap alatti szereléshez

■ Használja az összekötő sarokvasat a rögzítő fül nélkül ②.
■ Csavarozza össze a rögzítő sarokvasat és a készülékeket négy csavarral.

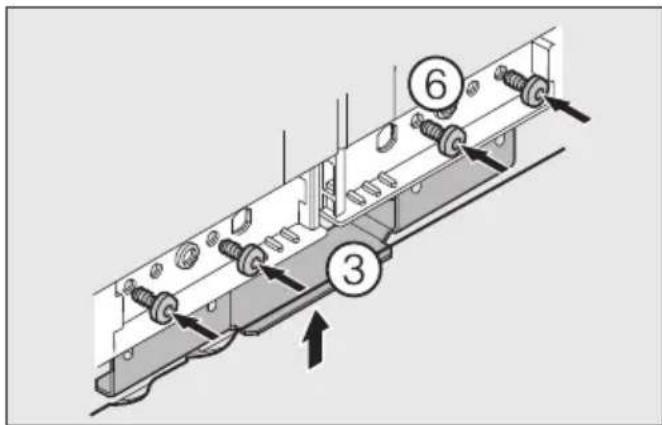

A készülékek összekötése alul

■ Használja az összekötő sarokvasat ③.
■ Csavarozza össze a rögzítő sarokvasat és a készülékeket négy csavarral.

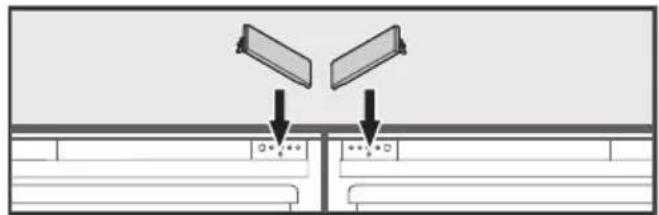

■ Helyezze fel a burkolatokat.

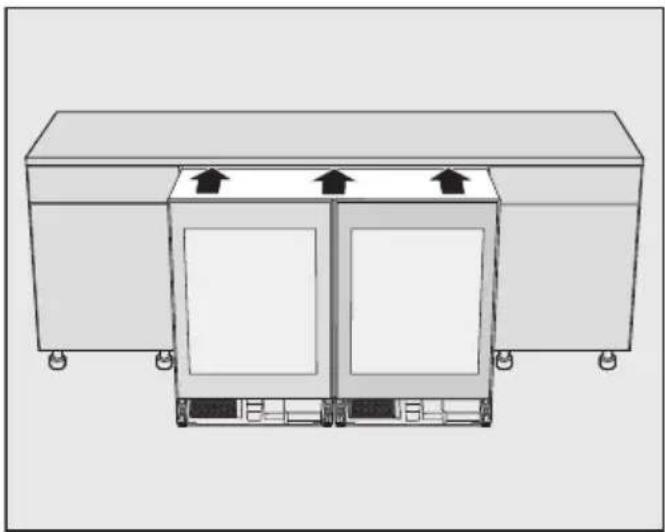

Tolja be a kombinációt a fülkébe.

A hálózati kábelt nem szabad meg- sérteni.

Óvatosan tolja be a kombinációt érzékeny padlókon az aláépítési fülkébe, hogy a padló sérüléseit elkerülje.

■ Tolja be a készülékkombinációt a fülkébe, míg a készülékajtók 2 mm-rel nyúlnak a bútorelőlapok elé.

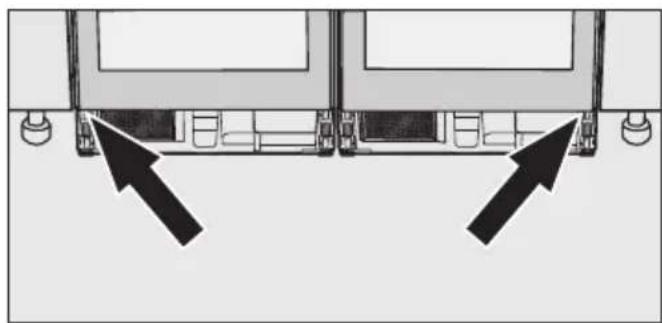

A kombináció rögzítése a fül- kében

A csavarok a készülékekhez vannak mellékelve.

■ A kombináció egyenletesen 2 mm-rel a butorelólap elé áll ki.

■ Csavarozza össze a kombinációt jobboldalon lent és baloldalon lent a szomszédos bútorokkal.

A kombináció baloldalon illeszkedően behúzódik a fülkébe.

Az ajtófront a bútorelőlappal elvágólag van.

■ Állítsa be a készülékajtókat oldalirányban.

(Lásd: Használati utasítás a készülékhez, A készülék aláépítése)

Fa munkalap esetén

4 x 14 TX 15

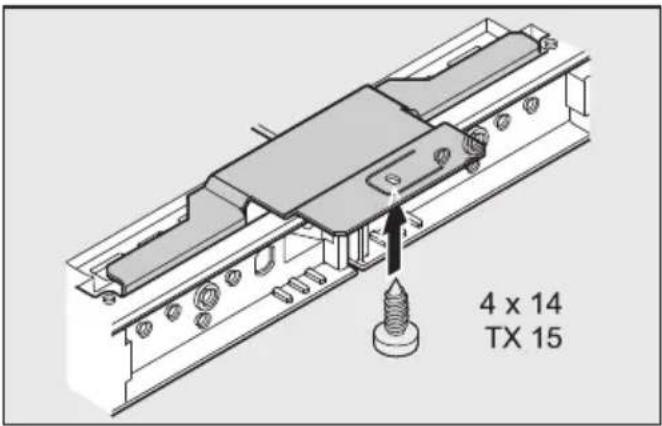

■ Csavarozza össze a készülékkombinációt kiegészítőleg a rögzítő fül segítségével a munkalapnál.

■ Fejezze be az aláépítést azáltal, hogy a készülékek Használati utasítását követi. (Lásd: Használati utasítás a készülékhez, A készülék aláépítése)

A mellékelt szellőzörácsot feltétlenül be kell építeni és a készülék utasítása szerint a mellékelt habszivacs tömbbel együtt kell beépíteni és használni.
