BEDIENUNGSANLEITUNG KSK 6300 MIELE
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xMit diesem Side-by-Side-Montagekit können sie je zwei identische der folgenden Modelle verbinden:
- KWT 6312 UGS
- KWT 6321 UG
- KWT 6322 UG
Sie können ebenfalls die Modelle KWT 6312 UGS und KWT 6322 UG miteinander verbinden.
Vor der Installation
Lesen Sie unbedingt diese Montageanweisung sowie die Gebrauchsanweisung Ihrer Geräte vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihren Geräten.
Achtung! Ein nicht eingebautes Gerät kann kippen.
Führen Sie die Montage der Geräte unbedingt mit Hilfe einer zweiten Person durch.

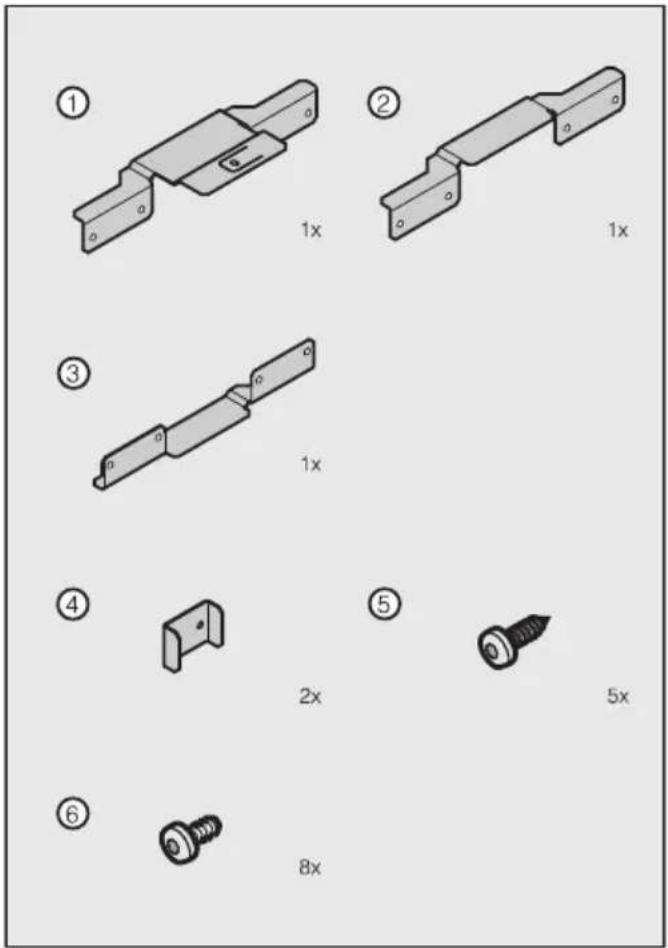

Je nach Unterbaunische benötigen Sie folgende Montageteile für die Side-by-side Aufstellung:
- Verbindungswinkel mit Befestigungslasche ① (verbindet Geräte unter einer Arbeitsplatten aus Holz)
- Verbindungswinkel ohne Befestigungslasche ② (verbindet Geräte unter nicht-verschraubbaren Arbeitsplatten)
- Verbindungswinkel ③ (verbindet Geräte an der Vorderseite im unteren Bereich)
- Verbindungsklammer ④ (verbindet Geräte an der Rückseite)
– Schrauben für die Verbindungsklammer ⑤ - Schrauben für die Befestigung der Verbindungswinkel ⑥.
- verschiedene Grössen Schraubenzieher
- verschiedene Grössen Bits
- Wasserwaage
- Bandmass
- Gabelschlüssel (liegt dem Gerät bei).
Türanschlag wechseln

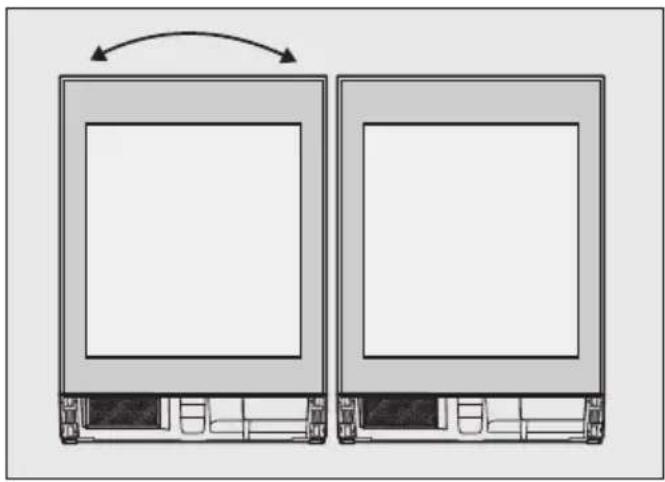

■ Führen Sie einen Türanschlagswechsel bei dem linken Gerät durch. (Siehe: Gebrauchsanweisung zum Gerät, Türanschlag wechseln)

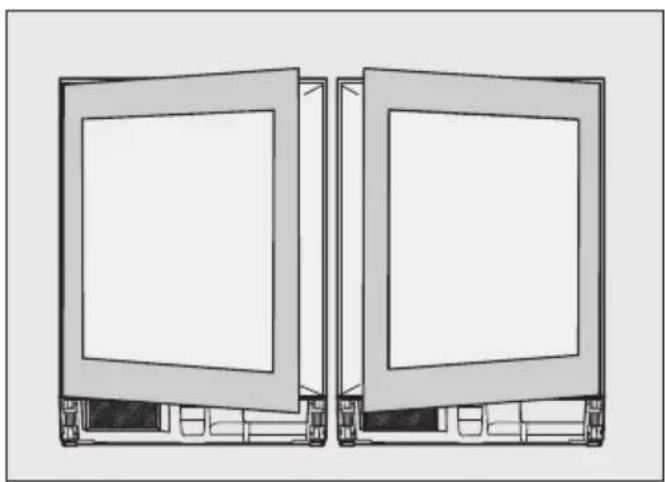

Die Türschaniere liegen jeweils aussen.
Geräte vorbereiten, ausrichten und verbinden
■ Stellen Sie die Geräte nebeneinander vor die Unterbaunische.
Um bequem an der Geräterückseite arbeiten zu können, lassen Sie Platz zwischen Geräterückseite und Unterbaunische.
■ Bereiten Sie die Geräte vor. (Siehe: Gebrauchsanweisung zum Gerät, Gerät unterbauen)
■ Drehen Sie die Stellfüsse im Uhrzeigersinn bis auf 4 mm unterhalb der Nischenhöhe heraus.
- Bereiten Sie die Geräte vor. (Siehe: Gebrauchsanweisung zum Gerät, Gerät unterbauen) - Drehen Sie die Stellfüsse im Uhrzeigersinn bis auf 4 mm unterhalb der Nischenhöhe heraus.

■ Richten Sie die Geräte in der Höhe und waagerecht mit dem Gabelschlüssel aus. (Siehe: Gerät unterbauen)
Ein schief ausgerichtetes Gerät kann sich verformen.
Wenn Sie die Kombination an höhere Möbelfronten angleichen möchten:
■ Folgen Sie der Gebrauchsanweisung zum Gerät. (Siehe: Gerät an höhere Möbeltüren angleichen)

■ Entfernen Sie die Abdeckungen.
■ Verschrauben Sie die Geräte an der Vorderseite oben und unten mit den Verbindungswinkeln:
Für eine Montage unter einer Arbeitsplatte aus Holz

■ Setzen Sie den Verbindungswinkel mit Besfestigungslasche ① ein.
■ Verschrauben Sie den Verbindungswinkel mit vier Schrauben ⑥ mit den Geräten.
Für eine Montage unter einer Arbeitsplatte aus nicht-verschraubbarem Material

■ Setzen Sie den Verbindungswinkel ohne Befestigungslasche ② ein.
■ Verschrauben Sie den Verbindungswinkel mit vier Schrauben ⑥ mit den Geräten.
Geräte unten verbinden

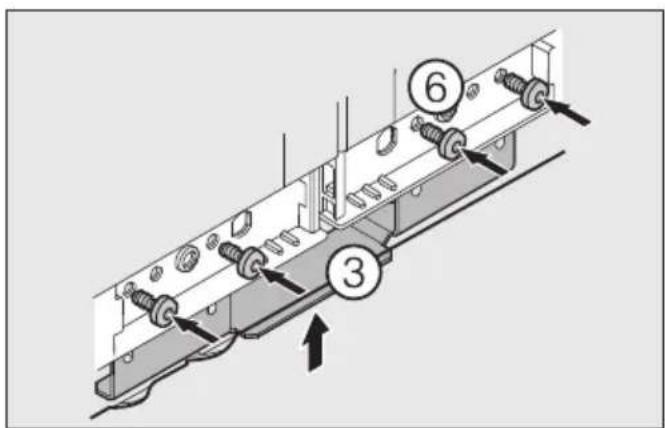

■ Setzen Sie den Verbindungswinkel ③ ein.
■ Verschrauben Sie den Verbindungswinkel mit vier Schrauben ⑥ mit den Geräten.

■ Setzen Sie die Abdeckungen auf.
Kombination in die Nische schieben
Das Netzkabel darf nicht beschädigt werden.
Schieben Sie die Kombination auf empfindlichen Böden vorsichtig in die Unterbaunische, um Beschädigungen am Fussboden zu vermeiden.

■ Schieben Sie die Gerätekombination in die Nische, bis die Gerätetüren noch 2 mm vor den Möbelfronten hervorstehen.
Kombination in der Nische befestigen
Die Schrauben liegen den Geräten bei.
■ Die Kombination steht gleichmäßig 2 mm vor der Möbelfront hervor.

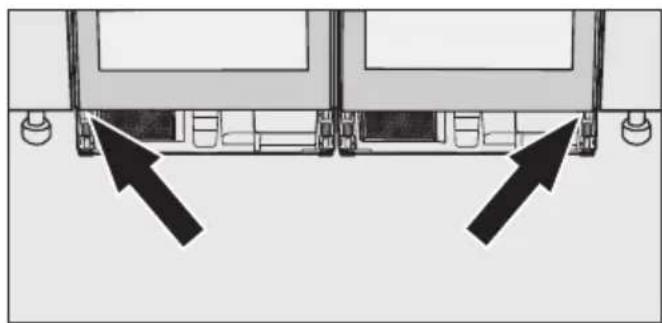

■ Verschrauben Sie die Kombination unten rechts und unten links unten mit den umliegenden Möbeln.
Die Kombination zieht sich links passend in die Nische. Die Türfront ist bündig mit der Möbelfront.
■ Stellen Sie die seitliche Ausrichtung der Gerätetüren ein. (Siehe: Gebrauchsanweisung zum Gerät, Gerät unterbauen)
Bei einer Arbeitsplatte aus Holz
■ Schliessen Sie den Unterbau ab, in dem Sie der Gebrauchsanweisung der Geräte folgen.(Siehe: Gebrauchsanweisung zum Gerät, Gerät unterbauen)
Das beiliegende Lüftungsgitter muss unbedingt eingebaut werden und gemäss der Anleitung zum Gerät zusammen mit dem beiliegenden Schaumstoffblock eingebaut und verwendet werden.
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xtext_image
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xMit diesem Side-by-Side-Montagekit können sie je zwei identische der folgenden Modelle verbinden:
- KWT 6312 UGS
- KWT 6321 UG
- KWT 6322 UG
Sie können ebenfalls die Modelle KWT 6312 UGS und KWT 6322 UG miteinander verbinden.
Vor der Installation
Lesen Sie unbedingt diese Montageanweisung sowie die Gebrauchsanweisung Ihrer Geräte vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihren Geräten.
Achtung! Ein nicht eingebautes Gerät kann kippen.
Führen Sie die Montage der Geräte unbedingt mit Hilfe einer zweiten Person durch.
Je nach Unterbaunische benötigen Sie folgende Montageteile für die Side-by-side Aufstellung:
- Verbindungswinkel mit Befestigungslasche ① (verbindet Geräte unter einer Arbeitsplatten aus Holz)
-
Verbindungswinkel ohne Befestigungslasche ② (verbindet Geräte unter nicht-verschraubbaren Arbeitsplatten)
-
Verbindungswinkel ③ (verbindet Geräte an der Vorderseite im unteren Bereich)
- Verbindungsklammer ④ (verbindet Geräte an der Rückseite)
- Schrauben für die Verbindungsklammer ⑤
- Schrauben für die Befestigung der Verbindungswinkel ⑥.
- verschiedene Größen Schraubendreher
- verschiedene Größen Bits
- Wasserwaage
- Bandmaß
– Gabelschlüssel (liegt dem Gerät bei).
Türanschlag wechseln

■ Führen Sie einen Türanschlagswechsel bei dem linken Gerät durch.
(Siehe: Gebrauchsanweisung zum Gerät, Türanschlag wechseln)

Die Türschaniere liegen jeweils außen.
Geräte vorbereiten, ausrichten und verbinden
■ Stellen Sie die Geräte nebeneinander vor die Unterbaunische.
Um bequem an der Geräterückseite arbeiten zu können, lassen Sie Platz zwischen Geräterückseite und Unterbaunische.
■ Bereiten Sie die Geräte vor. (Siehe: Gebrauchsanweisung zum Gerät, Gerät unterbauen)
■ Drehen Sie die Stellfüße im Uhrzeigersinn bis auf 4 mm unterhalb der Nischenhöhe heraus.

■ Richten Sie die Geräte in der Höhe und waagerecht mit dem Gabelschlüssel aus. (Siehe: Gerät unterbauen)
Ein schief ausgerichtetes Gerät kann sich verformen.
Wenn Sie die Kombination an höhere Möbelfronten angleichen möchten:
■ Folgen Sie der Gebrauchsanweisung zum Gerät. (Siehe: Gerät an höhere Möbeltüren angleichen)

■ Verschrauben Sie die Geräte miteinander an der Rückseite mit Hilfe der zwei Verbindungsklammern ④.

■ Entfernen Sie die Abdeckungen.
■ Verschrauben Sie die Geräte an der Vorderseite oben und unten mit den Verbindungswinkeln:
Für eine Montage unter einer Arbeitsplatte aus Holz

■ Setzen Sie den Verbindungswinkel mit Besfestigungslasche ① ein.
■ Verschrauben Sie den Verbindungswinkel mit vier Schrauben ⑥ mit den Geräten.
Für eine Montage unter einer Arbeitsplatte aus nicht-verschraubbarem Material

■ Setzen Sie den Verbindungswinkel ohne Befestigungslasche ② ein.
■ Verschrauben Sie den Verbindungswinkel mit vier Schrauben ⑥ mit den Geräten.
Geräte unten verbinden

■ Setzen Sie den Verbindungswinkel ③ ein.
■ Verschrauben Sie den Verbindungswinkel mit vier Schrauben ⑥ mit den Geräten.

■ Setzen Sie die Abdeckungen auf.
Kombination in die Nische schieben
Das Netzkabel darf nicht beschädigt werden.
Schieben Sie die Kombination auf empfindlichen Böden vorsichtig in die Unterbaunische, um Beschädigungen am Fußboden zu vermeiden.

■ Schieben Sie die Gerätekombination in die Nische, bis die Gerätetüren noch 2 mm vor den Möbelfronten hervorstehen.
Kombination in der Nische befestigen
Die Schrauben liegen den Geräten bei.
■ Die Kombination steht gleichmäßig 2 mm vor der Möbelfront hervor.

■ Verschrauben Sie die Kombination unten rechts und unten links unten mit den umliegenden Möbeln.
Die Kombination zieht sich links passend in die Nische. Die Türfront ist bündig mit der Möbelfront.
■ Stellen Sie die seitliche Ausrichtung der Gerätetüren ein. (Siehe: Gebrauchsanweisung zum Gerät, Gerät unterbauen)
Bei einer Arbeitsplatte aus Holz
■ Schließen Sie den Unterbau ab, in dem Sie der Gebrauchsanweisung der Geräte folgen. (Siehe: Gebrauchsanweisung zum Gerät, Gerät unterbauen)
Das beiliegende Lüftungsgitter muss unbedingt eingebaut werden und gemäß der Anleitung zum Gerät zusammen mit dem beiliegenden Schaumstoffblock eingebaut und verwendet werden.
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xtext_image
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xtext_image
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xtext_image
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xtext_image
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xtext_image
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xtext_image
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xZa montažu side-by-side-potreban je sljedeći alat:
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xtext_image
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xFor side-by-side-monteringen behøver du følgende verktøy:
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xtext_image
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xtext_image
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xSkjut in kombinationen i nischen
① 1x ② 1x ③ 1x ④ 2x ⑤ 5x ⑥ 8xCarl-Miele-Straße 29
33332 Gütersloh
Germany
Tel.: 05241 89-0
Fax: 05241 89-2090
Internet: www.miele.com
