Produkttyp	Einbau-Kühlschrank
Marke	Miele
Modell	K 5422 i
Bauart	Einbaugerät (unter Arbeitsplatte)
Höhe	122,5 cm
Breite	55,5 cm
Tiefe	55,0 cm
Gewicht	ca. 48 kg
Energieeffizienzklasse	A+
Nutzinhalt Kühlbereich	224 Liter
Klimaklasse	SN-T (10 °C bis 43 °C)
Temperaturregelung	Elektronisch mit LED-Display
Kühlfunktionen	SuperCool, Abtauautomatik, Temperaturalarm
Innenbeleuchtung	LED
Anzahl Abstellflächen	4 (davon 1 ausziehbar)
Türanschlag	Wechselbar (rechts/links)
Netzspannung	220–240 V, 50 Hz
Leistungsaufnahme	90 W
Jahresenergieverbrauch	ca. 156 kWh
Geräuschpegel	35 dB(A) re 1 pW
Reinigung & Pflege	Innenflächen mit mildem Reiniger und weichem Tuch reinigen; Türdichtung regelmäßig prüfen
Sicherheitsmerkmale	Kindersicherung (Türverriegelung), Temperaturalarm
Ersatzteile & Reparatur	Original Miele-Ersatzteile über Kundendienst erhältlich; reparierbares Gerät

Häufig gestellte Fragen - K 5422 i MIELE

Wie hoch ist die maximale Umgebungstemperatur für den K 5422 i?

Wie stelle ich die Temperatur richtig ein?

Was tun, wenn der Temperaturalarm auslöst?

Kann der Türanschlag gewechselt werden?

Wie reinige ich das Gerät richtig?

Was bedeutet die SuperCool-Funktion?

Wie hoch ist der Stromverbrauch?

Warum bildet sich auf der Rückseite Eis?

Kann ich Ersatzteile selbst bestellen?

Warum läuft das Gerät ständig?

BEDIENUNGSANLEITUNG K 5422 i MIELE

Gebrauchs- und Montageanweisung Kühlschrank

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung

vor Aufstellung - Installation - Inbetriebnahme.

Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

Gerätebeschreibung 4

Ihr Beitrag zum Umweltschutz 5

Sicherheitshinweise und Warnungen 6

Wie können Sie Energie sparen? 14

Gerät ein- und ausschalten 16

Bei längerer Abwesenheit 17

Die richtige Temperatur....18

... in der Kühlzone .... 18

Temperatur einstellen 18

Temperaturanzeige 19

Temperatur- und Feuchtigkeitsregler für die Obst- und Gemüseschale. . . . . . . 19

SuperKühlen verwenden....20

Lebensmittel in der Kühlzone lagern 21

Verschiedene Kühlbereiche 21

Für den Kühlschrank nicht geeignet 22

Worauf Sie bereits beim Einkauf der Lebensmittel achten sollten ..... 22

Lebensmittel richtig lagern 23

Obst und Gemüse 23

Eiweißreiche Lebensmittel 23

Innenraum gestalten 24

Abstellflächen versetzen 24

Abstellborde / Flaschenborde versetzen 24

Wurst- und Käseschublade 24

Automatisches Abtauen 25

Reinigen 26

Innenraum, Zubehör 26

Be- und Entlüftungsquerschnitte 27

Türdichtung 27

Was tun, wenn ...? 28

Ursachen von Geräuschen 30

Kundendienst/Garantie 31

Garantiezeit und Garantiebedingungen....31

Elektroanschluss 32

Montagehinweise 33

Aufstellort 33

Klimaklasse....33

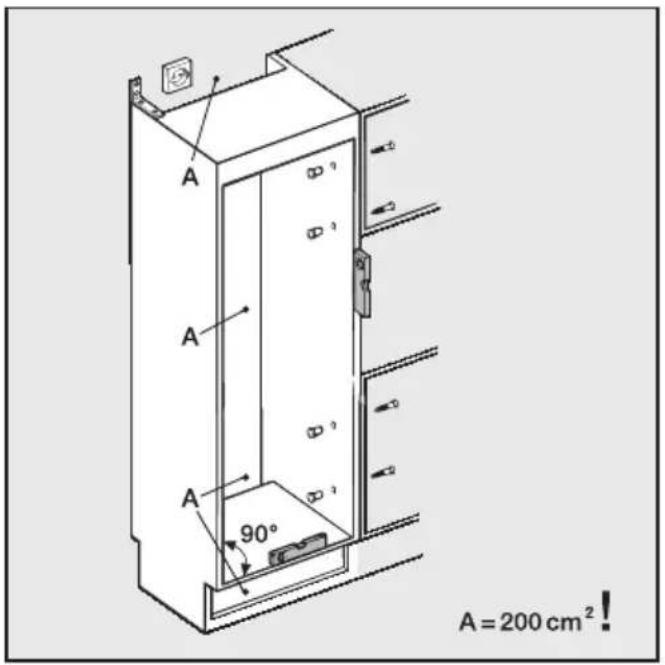

Be- und Entlüftung 34

Vor dem Geräteeinbau 34

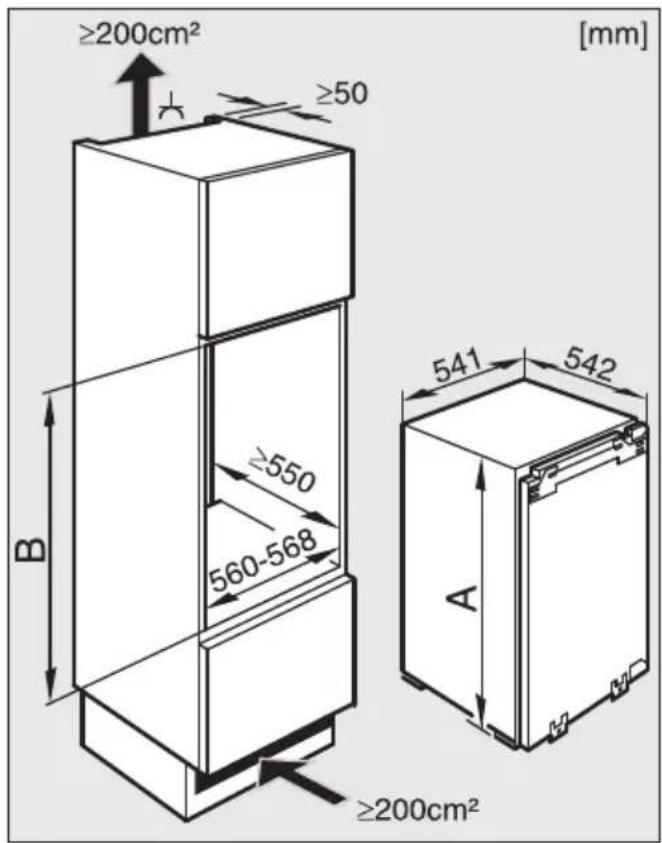

Einbaumaße 35

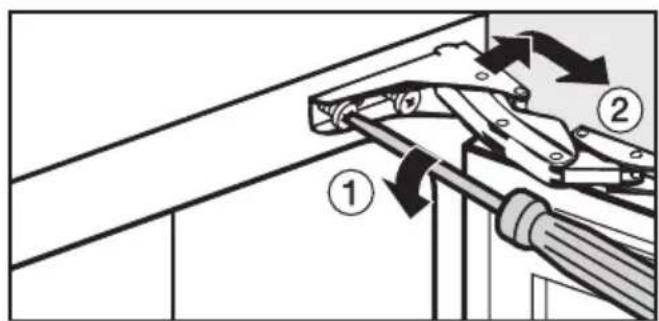

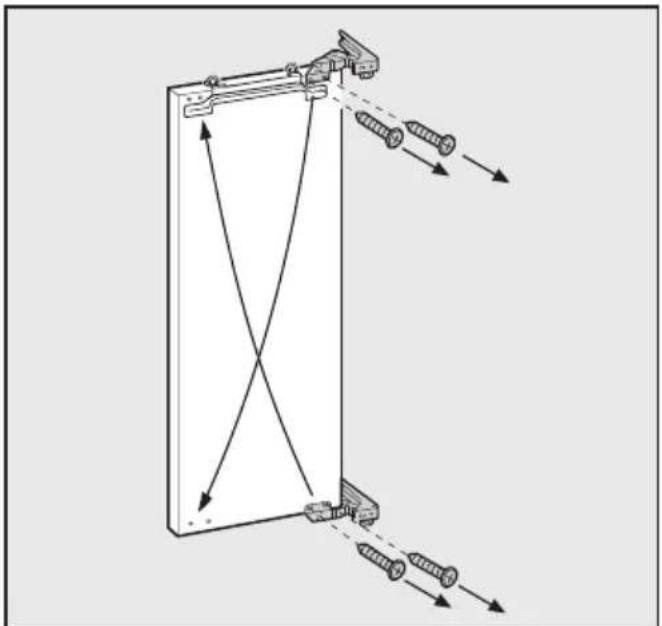

Türanschlag wechseln 36

Gerätetür 36

Gerät einbauen 38

Einbau in einen Raumteiler 38

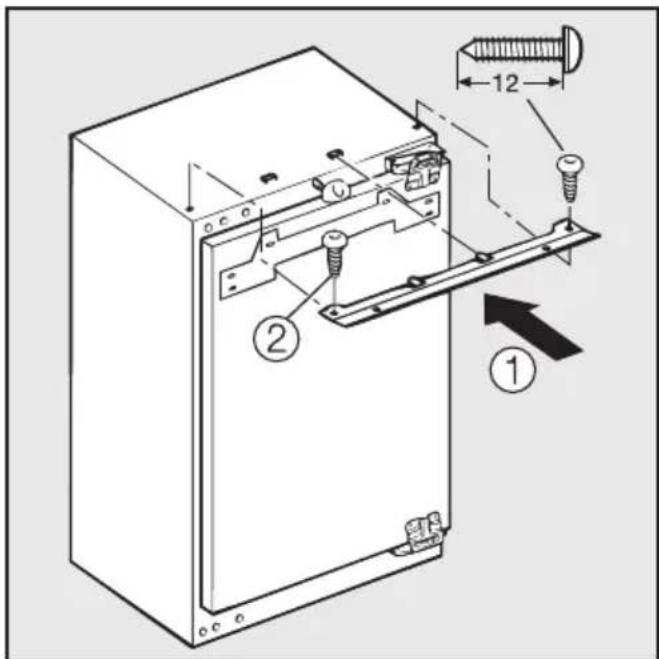

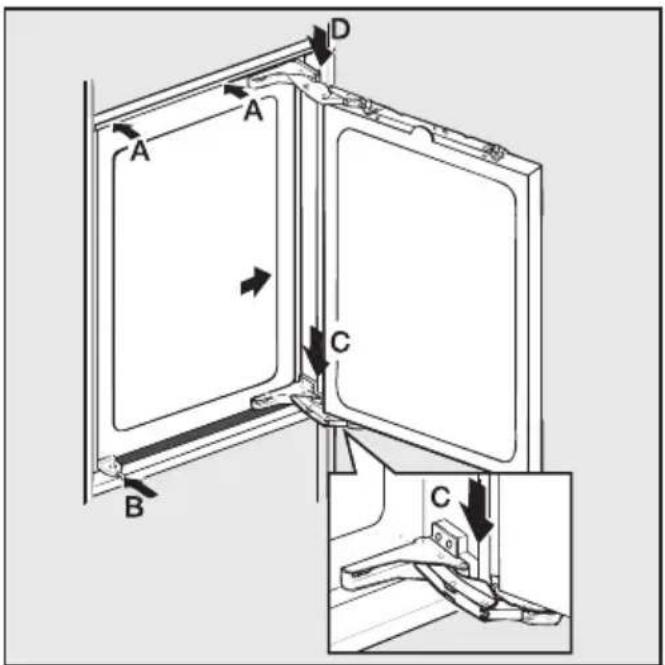

Gewicht der Möbeltür 38

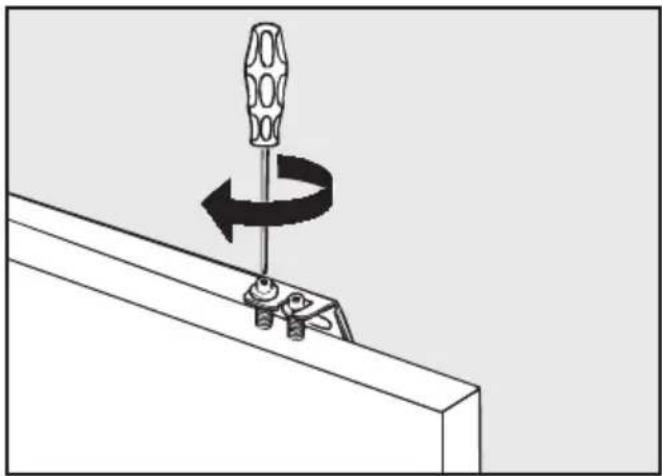

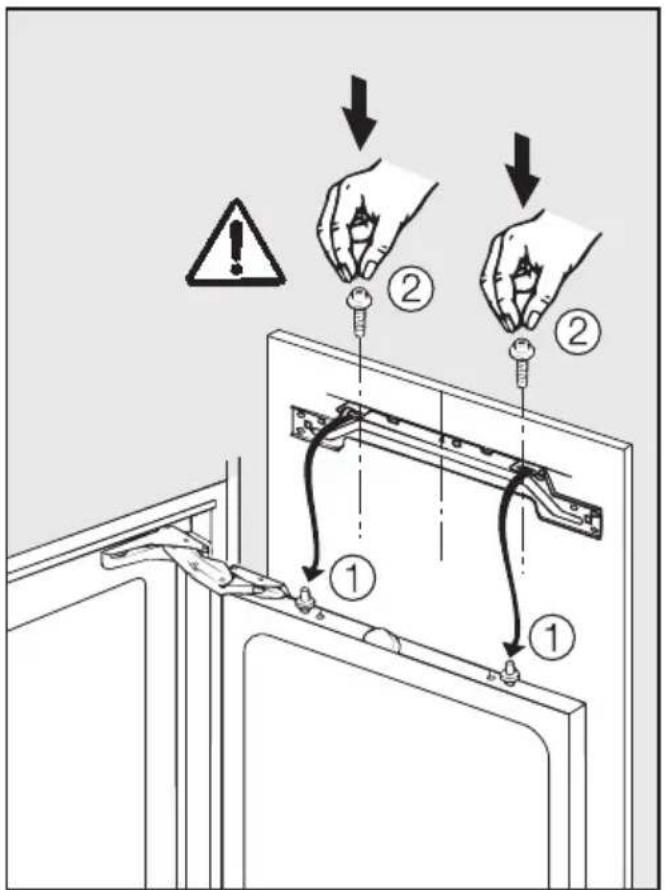

Gerät einbauen 40

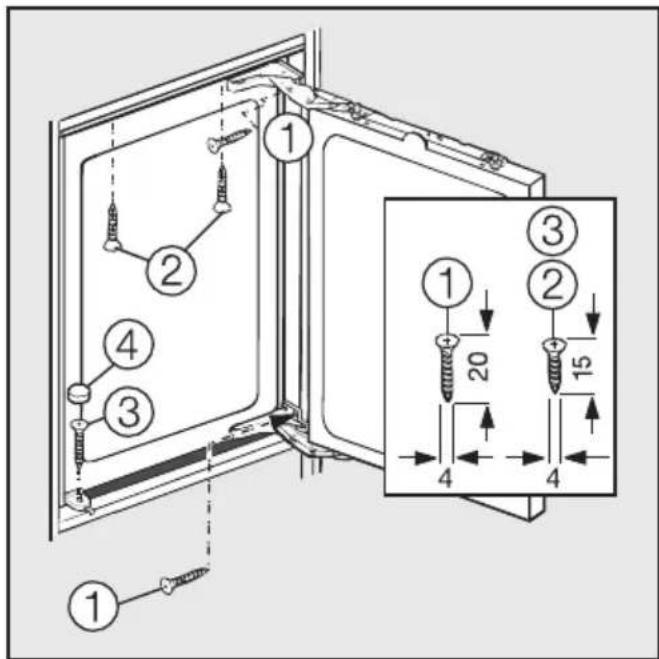

Möbeltür befestigen. 41

Adressen 47

① Hauptschalter, Temperatureinstellung, SuperKühlen-Taste und Innenbeleuchtung
② Abstellflächen
③ Wurst- und Käseschublade
④ Tauwasser-Rinne und Tauwasser-Ablaufloch
⑤ Belüftungsöffnung mit Temperatur- und Feuchtigkeitsregler für die Obst- und Gemüseschale
⑥ Obst- und Gemüseschale

⑦ Lichtkontakt-Schalter
⑧ Eierablage / Butterfach
⑨ Abstellbord
⑩ Flaschenhalter*
⑪ Flaschenbord

* je nach Modell

Entsorgung der Transport-verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden.

So ist sichergestellt, dass das im Kältekreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Gerät.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

▶ Dieses Gerät ist für die Verwendung im Haushalt und in haushaltsähnlichen Aufstellumgebungen bestimmt.

Dieses Gerät ist nicht für die Verwendung im Außenbereich bestimmt.

▶ Verwenden Sie das Gerät ausschließlich im haushaltsüblichen Rahmen zum Kühlen und Lagern von Lebensmitteln.

Alle anderen Anwendungsarten sind unzulässig.

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinproduktrichtlinie zugrunde liegenden Stoffen oder Produkten. Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

Miele haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht werden.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden.

Diese Personen dürfen das Gerät nur ohne Aufsicht bedienen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher bedienen können. Sie müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Gerät ferngehalten werden – es sei denn, sie werden ständig beaufsichtigt.
Kinder ab acht Jahren dürfen das Gerät nur ohne Aufsicht bedienen, wenn ihnen das Gerät so erklärt wurde, dass sie das Gerät sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Gerätes aufhalten. Lassen Sie Kinder niemals mit dem Gerät spielen.

Erstickungsgefahr! Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.

Technische Sicherheit

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den zutreffenden EG-Richtlinien.
▶ Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt.

Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss.

Achten Sie beim Transportieren und beim Einbauen/Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Bei Beschädigungen:

• Vermeiden Sie offenes Feuer oder Zündquellen,
• trennen Sie das Gerät vom Elektronetz,
• durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und
• benachrichtigen Sie den Kundendienst.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden.
Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels steht auf dem Typenschild im Inneren des Gerätes.
Die Anschlussdaten (Absicherung, Frequenz, Spannung) auf dem Typenschild des Gerätes müssen unbedingt mit denen des Elektronetzes übereinstimmen, damit keine Schäden am Gerät auftreten.
Vergleichen Sie diese vor dem Anschließen. Fragen Sie im Zweifelsfall eine Elektro-Fachkraft.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitsvoraussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektro-Fachkraft prüfen.
Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft installiert werden, um Gefahren für den Benutzer zu vermeiden.
Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr). Schließen Sie das Gerät nicht damit an das Elektronetz an.
Wenn Feuchtigkeit an spannungsführende Teile oder die Netzanschlussleitung gelangt, kann dies zu einem Kurzschluss führen. Betreiben Sie daher das Gerät nicht im Feuchte- oder Spritzwasserbereich (z. B. Garage, Waschküche etc.).
▶ Dieses Gerät darf nicht an nicht stationären Aufstellungsorten (z. B. Schiffen) betrieben werden.

▶ Beschädigungen am Gerät können Ihre Sicherheit gefährden. Kontrollieren Sie es auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.
Benutzen Sie das Gerät nur im eingebauten Zustand, damit die sichere Funktion gewährleistet ist.
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss das Gerät vom Elektronetz getrennt sein. Das Gerät ist nur dann vom Elektronetz getrennt, wenn:

• die Sicherungen der Elektroinstallation ausgeschaltet sind oder
• die Schraubsicherungen der Elektroinstallation ganz herausgeschraubt sind oder
  – die Netzanschlussleitung vom Elektronetz getrennt ist.

Ziehen Sie bei Anschlussleitungen mit Netzstecker nicht an der Leitung, sondern am Stecker, um diese vom Elektronetz zu trennen.

▶ Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Garantieansprüche gehen verloren, wenn das Gerät nicht von einem von Miele autorisierten Kundendienst repariert wird.

Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.

Sachgemäßer Gebrauch

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes. Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit des Kompressors, so dass das Gerät die erforderliche Temperatur nicht halten kann.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zugestellt werden. Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Energieverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Gerät. Zündfähige Gasgemische können sich durch elektrische Bauteile entzünden. Brand- und Explosionsgefahr!

▶ Betreiben Sie keine elektrischen Geräte im Gerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!

Beim Essen überlagerter Lebensmittel besteht die Gefahr einer Lebensmittelvergiftung.

Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Lebensmittelhersteller!

▶ Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

Reinigung und Pflege

▶ Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös.

Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Gerätes niemals einen Dampf-Reiniger.

▶ Verwenden Sie keine spitzen oder scharfkantigen Gegenstände, um

– Reif- und Eisschichten zu entfernen,

- angefrorene Eisschalen und Lebensmittel abzuheben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Stellen Sie zum Abtauen niemals elektrische Heizgeräte oder Kerzen in das Gerät. Der Kunststoff wird beschädigt.

▶ Verwenden Sie keine Abtausprays oder Enteiser. Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheitsschädlich sein.

Transport

▶ Transportieren Sie das Gerät immer aufrecht stehend und in der Transportverpackung, damit keine Schäden auftreten.
▶ Transportieren Sie das Gerät mit Hilfe einer zweiten Person, da es ein hohes Gewicht hat. Verletzungs- und Beschädigungsgefahr!

Entsorgung Ihres Altgerätes

Zerstören Sie gegebenenfalls das Türschloss Ihres alten Gerätes, wenn Sie es entsorgen.

Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.

▶ Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch

– Aufstechen der Kältemittelkanäle des Verdampfers,
– Abknicken von Rohrleitungen,
- Abkratzen von Oberflächenbeschichtungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen!

Wie können Sie Energie sparen?

	normaler Energieverbrauch	erhöhter Energieverbrauch
Aufstellen/Warten	In belüfteten Räumen.	In geschlossenen, nicht belüfteten Räumen.
	Geschützt vor direkter Sonnenbestrahlung.	Bei direkter Sonnenbestrah-lung.
	Nicht neben einer Wärme-quelle (Heizkörper, Herd).	Neben einer Wärmequelle (Heizkörper, Herd).
	Bei idealer Raumtemperatur um 20 °C.	Bei hoher Raumtemperatur.
	Be- und Entlüftungsquer-schnitte nicht verdecken und regelmäßig von Staub befrei-en.	Bei verdeckten oder ver-staubten Be- und Entlüf-tungsquerschnitten.
	Kompressor und Metallgitter (Wärmeaustauscher) an der Rückseite des Gerätes min-destens einmal im Jahr ent-stauben.	Bei Staubablagerungen auf Kompressor und Metallgitter (Wärmeaustauscher).
Temperatur-Einstellung	Kühlzone 4 bis 5 °C	Bei niedriger Temperatur-Einstellung: Je tiefer die Kühl-/Gefrierzonentempera-tur, umso höher der Energieverbrauch!
	Gefrierzone -18 °C

Wie können Sie Energie sparen?

	normalerEnergieverbrauch	erhöhterEnergieverbrauch
Gebrauch Anordnung der Schubfächer,Abstellflächen und Ablagenwie im Auslieferungszustand.
	Gerätetür nur bei Bedarf undso kurz wie möglich öffnen.Lebensmittel gut sortierteinordnen.	Häufiges und langes Türöffnenbedeuten Kälteverlust undeinströmende warme Raumluft. Das Gerät versucht herunter zu kühlen und die Laufzeitdes Kompressors erhöht sich.
	Zum Einkaufen eine Kühlta-sche mitnehmen undLebensmittel zügig im Gerätverstauen.Entnommenes möglichstschnell wieder zurückstellen,bevor es sich zu sehr erwärmt.Warme Speisen und Getränkeerst außerhalb des Gerätesabkühlen lassen.	Warme Speisen und aufAußentemperatur erwärmteLebensmittel bringen Wärmein das Gerät.Das Gerät versucht herunterzu kühlen und die Laufzeit desKompressors erhöht sich.
	Lebensmittel gut verpacktoder gut abgedeckt einord-nen.	Verdunsten und Kondensierenvon Flüssigkeiten in derKühlzone verursacht Kälte-leistungsverluste.
	Gefrierwaren zum Auftauen indie Kühlzone legen.
	Fächer nicht überfüllen, damitdie Luft zirkulieren kann.

Vor dem ersten Benutzen

■ Entfernen Sie die Transportsicherung von dem Gerät und entsorgen Sie sie.
■ Reinigen Sie das Schrankinnere und das Zubehör. Verwenden Sie dazu lauwarmes Wasser, trocknen Sie anschließend alles mit einem Tuch.

Gerät einschalten

■ Schalten Sie das Gerät über den Hauptschalter ein, so dass die "0" nicht mehr zu sehen ist.

Die Innenbeleuchtung geht bei geöffneter Gerätetür an.

■ Drücken Sie die Temperatur-Einstell-taste ♪ so oft, bis die Lampe für die gewünschte Temperatur leuchtet.

Das Gerät beginnt zu kühlen. Die Lampe blinkt, solange die gewünschte Temperatur noch nicht erreicht ist. Wir empfehlen eine Temperatureinstellung von 4 °C.

Damit die Temperatur tief genug ist, lassen Sie das Gerät einige Stunden vorkühlen, bevor Sie erstmals Lebensmittel einlegen.

Gerät ausschalten

■ Schalten Sie das Gerät über den Hauptschalter aus, so dass die "0" zu sehen ist.

Die Kühlung und die Innenbeleuchtung sind ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

■ schalten Sie das Gerät aus,
■ ziehen Sie den Netzstecker oder schalten Sie die Sicherung der Hausinstallation aus,
■ reinigen Sie das Gerät, und
■ lassen Sie die Gerätetür etwas geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossener Gerätetür Gefahr von Schimmelbildung.

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachstumsgeschwindigkeit der Mikroorganismen. Mit sinkender Temperatur verlangsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

• je häufiger und länger die Gerätetür geöffnet wird,
• je mehr Lebensmittel gelagert werden,
• je wärmer die frisch eingelagerten Lebensmittel sind,
• je höher die Raumtemperatur des Gerätes ist. Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

... i n d e r Kühlzone

Wir empfehlen eine Kühltemperatur in der Mitte des Gerätes von 4 °C.

Möchten Sie die Kühltemperatur überprüfen, dann

■ stellen Sie ein Wasserglas mit einem Thermometer in die Mitte des Gerätes.

Nach ca. 24 Stunden können Sie die ungefähre Kühltemperatur in Ihrem Gerät ablesen.

Beachten Sie jedoch, dass

• übliche Badewasser- und andere Hausthermometer meist sehr unge-nau messen. Verwenden Sie am besten ein elektronisches Temperatur-Messgerät.
• Messen Sie nicht die Lufttemperatur im Gerät, dies lässt keinen Rückschluss auf die Temperatur der Lebensmittel zu.
• Während des Messzeitraumes sollten Sie die Kühlschranktür möglichst wenig öffnen, da sonst jedesmal warme Luft einströmt.

Temperatur einstellen

Die Temperatur können Sie über die Temperatur-Einstelltaste 🔊 einstellen.

■ Drücken Sie die Temperatur-Einstell-taste ♩ so oft, bis die Anzeige für die gewünschte Temperatur leuchtet.

Der Temperaturwert verändert sich fortlaufend; ist die Einstellung 2 °C erreicht, wird wieder mit 8 °C begonnen.

Temperaturanzeige

Die Temperaturanzeige zeigt immer die gewünschte Temperatur an.

■ Die Temperatur ist einstellbar von 2 °C bis 8 °C.

Die Anzeige blinkt, solange die gewünschte Temperatur noch nicht erreicht ist.

Temperatur- und Feuchtigkeitsregler für die Obst- und Gemüseschale

Die Temperatur und Feuchtigkeit in der Obst- und Gemüseschale können Sie mit dem Regler über der Obst- und Gemüseschale verändern.

Regler schließen

■ Schieben Sie den Temperatur- und Feuchtigkeitsregler nach links.

Da der Regler geschlossen ist, wird es in der Obst- und Gemüseschale wärmer und die Luftfeuchtigkeit steigt an.

Durch die höhere Luftfeuchtigkeit bleibt frisches Obst und Gemüse über eine gewisse Lagerdauer knackig und frisch.

Regler öffnen

■ Schieben Sie den Temperatur- und Feuchtigkeitsregler nach rechts.

Da der Regler offen ist, kann die kalte Luft in die Obst- und Gemüseschale sinken. In der Obst- und Gemüseschale wird es kälter und die Luftfeuchtigkeit sinkt.

Durch die niedrigere Temperatur bleibt das Obst und Gemüse über eine lange Lagerdauer knackig und frisch.

Funktion SuperKühlen

Mit der Funktion SuperKühlen wird die Kühlzone sehr schnell auf den kältesten Wert abgekühlt (abhängig von der Raumtemperatur).

SuperKühlen einschalten

Das SuperKühlen einzuschalten empfiehlt sich besonders, wenn Sie große Mengen frisch eingelagerter Lebensmittel oder Getränke schnell abkühlen möchten.

■ Drücken Sie die SuperKühlen-Taste, so dass die Kontrollleuchte leuchtet.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung arbeitet.

SuperKühlen ausschalten

Die Funktion SuperKühlen schaltet sich automatisch nach ca. 15 Stunden aus. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler Kühlleistung.

Um Energie zu sparen, können Sie die Funktion SuperKühlen selber ausschalten, sobald die Lebensmittel oder Getränke kühl genug sind.

■ Drücken Sie die SuperKühlen-Taste, so dass Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

Verschiedene Kühlbereiche

Aufgrund der natürlichen Luftzirkulation stellen sich in der Kühlzone unterschiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den unteren Bereich der Kühlzone. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Wärmster Bereich

Der wärmste Bereich in der Kühlzone ist ganz oben im vorderen Bereich und in der Gerätetür. Verwenden Sie diesen Bereich z. B. zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Kältester Bereich

Der kälteste Bereich in der Kühlzone ist direkt über den Obst- und Gemüseschalen (je nach Modell) bzw. der Obst- und Gemüseschublade (je nach Modell) und an der Rückwand.

Verwenden Sie diese Bereiche für alle empfindlichen und leicht verderblichen Lebensmittel, wie z. B.:

• Fisch, Fleisch, Geflügel,
  – Wurstwaren, Fertiggerichte,
  – Eier- oder Sahnespeisen/-gebäck,
• frischer Teig, Kuchen-, Pizza-, Quicheteig,
• Rohmilchkäse und andere Rohmilchprodukte,
• folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich auf eine Aufbewahrungstemperatur von mindestens 4 °C bezieht.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) lagern. Explosionsgefahr!

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Die Lebensmittel dürfen die Rückwand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

Lagern Sie die Lebensmittel nicht zu dicht beieinander, so dass die Luft gut zirkulieren kann.

Für den Kühlschrank nicht geeignet

Nicht alle Lebensmittel eignen sich für die Lagerung bei Temperaturen unter 5 °C, da sie kälteempfindlich sind.

Je nach Lebensmittel können sich bei einer zu kalten Lagerung das Aussehen, die Konsistenz, der Geschmack und/oder der Vitamingehalt des Lebensmittels verändern.

Zu diesen kälteempfindlichen Lebensmitteln gehören unter anderem:

• Ananas, Avocados, Bananen, Granatäpfel, Mangos, Melonen, Papayas, Passionsfrüchte, Zitrusfrüchte (wie Zitronen, Orangen, Mandarinen, Grapefruit),
  – Obst, das nachreifen soll,
  – Auberginen, Gurken, Kartoffeln, Paprika, Tomaten, Zucchini,
  – Hartkäse (wie Parmesan, Bergkäse).

Worauf Sie bereits beim Einkauf der Lebensmittel achten sollten

Die wichtigste Voraussetzung für eine lange Lagerdauer ist die Frische der Lebensmittel, wenn sie eingelagert werden. Diese Ausgangsfrische ist von entscheidender Bedeutung für die Lagerdauer.

Achten Sie auch auf das Haltbarkeitsdatum und die richtige Lagertemperatur.

Die Kühlkette sollte möglichst nicht unterbrochen werden. Achten Sie z. B. darauf, dass die Lebensmittel nicht zu lange im warmen Auto verweilen.

Tipp: Nehmen Sie zum Einkaufen eine Kühltasche mit, und verstauen Sie anschließend die Lebensmittel zügig im Gerät.

Lebensmittel richtig lagern

Bewahren Sie Lebensmittel in der Regel nur zugedeckt oder verpackt auf. So wird die Annahme von Fremdgerüchen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhandener Keime vermieden. Dies ist besonders bei der Lagerung tierischer Lebensmittel zu berücksichtigen. Bei korrekter Einstellung der Temperatur und einer entsprechenden Hygiene kann die Haltbarkeit der Lebensmittel deutlich verlängert werden.

Obst und Gemüse

Obst und Gemüse können jedoch unverpackt in den Obst- und Gemüseschalen (je nach Modell) bzw. der Obst- und Gemüseschublade (je nach Modell) aufbewahrt werden.

Eiweißreiche Lebensmittel

Beachten Sie, dass eiweißreichere Lebensmittel schneller verderben. Das heißt, Schalen- und Krustentiere verderben z. B. schneller als Fisch, und Fisch verdirbt schneller als Fleisch.

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen.

■ Die Abstellfläche nach vorn ziehen und zum Herausnehmen nach unten wegschwenken.
■ Die Abstellfläche mit der hinteren Kante nach oben an gewünschter Stelle neu einsetzen. Die hintere Kante muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfieren.

Abstellborde / Flaschenborde versetzen

■ Schieben Sie die Abstellborde / Flaschenborde nach oben, und nehmen Sie sie nach vorne heraus.
■ Setzen Sie die Abstellborde / Flaschenborde an beliebiger Stelle wieder ein. Achten Sie dabei darauf, dass sie richtig und fest auf die Erhebungen gedrückt sind.

Flaschenhalter verschieben

Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch haben die Flaschen beim Öffnen und Schließen der Tür Halt.

Wurst- und Käseschublade

(je nach Modell)

Zum Be- und Entladen heben Sie die Schublade leicht an, und ziehen Sie sie heraus.

Sie können Sie auch nach rechts oder links verschieben.

Möchten Sie die Schublade in der Höhe versetzen, dann tauschen Sie die Abstellflächen untereinander aus.

Soll die Schublade ganz aus dem Gerät herausgenommen werden, z. B. zur Reinigung, dann

■ nehmen Sie die Schublade und die Abstellfläche heraus.

■ Schieben Sie die Führungsschienen der Schublade rechts oder links von der Abstellfläche herunter.

Die Kühlzone taut automatisch ab.

Während der Kompressor läuft, können sich funktionsbedingt an der Rückwand der Kühlzone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da sie automatisch durch die Wärme des Kompressors verdunsten.

Das Tauwasser läuft über eine Tauwasser-Rinne und durch ein Tauwasser-Ablaufrohr in ein Verdunstungssystem an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tauwasser immer ungehindert abfließen kann, dazu Tauwasser-Rinne und Tauwasser-Ablaufloch sauber halten.

Achten Sie darauf, dass kein Wasser in die Beleuchtung gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Um Beschädigungen der Oberflächen zu vermeiden, verwenden Sie bei der Reinigung keine

• soda-, ammoniak-, säure- oder chloridhaltigen Reinigungsmittel,
• kalklösenden Reinigungsmittel,
• scheuernden Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,
• lösemittelhaltigen Reinigungsmittel,
• Edelstahl-Reinigungsmittel,
  – Geschirrspülmaschinen-Reiniger,
• Backofensprays,
• Glasreiniger,
• scheuernden harten Schwämme und Bürsten, z. B. Topfschwämme,
  – Schmutzradierer,
• scharfen Metallschaber!

Vor dem Reinigen

■ Schalten Sie das Gerät aus.
■ Ziehen Sie den Netzstecker oder schalten Sie die Sicherung der Hausinstallation aus.
■ Nehmen Sie die Lebensmittel aus dem Gerät, und lagern Sie sie an einem kühlen Ort.
■ Nehmen Sie alle Teile, die herausgenommen werden können, zur Reinigung heraus.

Innenraum, Zubehör

■ Reinigen Sie das Gerät regelmäßig, mindestens aber einmal im Monat.

Lassen Sie Verschmutzungen nicht erst antrocknen, sondern entfernen Sie diese sofort.

■ Reinigen Sie das Gerät mit lauwar- men Wasser und etwas Handspülmit- tel. Spülen Sie alle Teile von Hand, nicht in der Spülmaschine.

■ Reinigen Sie die Tauwasser-Rinne und das -Ablaufrohr häufiger mit einem Stäbchen oder Ähnlichem, damit das Tauwasser immer ungehindert ablaufen kann.

■ Wischen Sie die Innenräume und das Zubehör nach der Reinigung mit klarem Wasser nach, und reiben Sie alles mit einem Tuch trocken. Lassen Sie für kurze Zeit die Tür des Gerätes geöffnet.

Be- und Entlüftungsquerschnitte

■ Reinigen Sie die Be- und Entlüftungsquerschnitte regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerungen erhöhen den Energieverbrauch.

Türdichtung

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös.

■ Reinigen Sie die Türdichtung regelmäßig nur mit klarem Wasser, und trocknen Sie sie anschließend gründlich mit einem Tuch.

Nach dem Reinigen

■ Setzen Sie alle Teile in das Gerät.
■ Schließen Sie die Gerätetür.
■ Schließen Sie das Gerät wieder an, und schalten Sie es ein.
■ Legen Sie die Lebensmittel in das Gerät, und schließen Sie die Geräte-tür.

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Was ist zu tun, wenn ...

... das Gerät nicht kühlt?

■ Prüfen Sie, ob das Gerät eingeschaltet ist. Die Temperaturanzeige muss leuchten.
■ Prüfen Sie, ob der Netzstecker des Gerätes fest in der Steckdose steckt.
■ Prüfen Sie, ob die Sicherung der Hausinstallation ausgelöst wurde, der Kühlschrank, die Hausspannung oder ein anderes Gerät könnten defekt sein.
Rufen Sie eine Elektro-Fachkraft oder den Kundendienst.

... die Temperatur in der Kühlzone zu niedrig ist?

■ Stellen Sie die Temperatur wärmer ein.

... die Einschalthäufigkeit und Einschaltdauer des Kompressors zunehmen?

■ Prüfen Sie, ob die Lufteintrittsöffnung unten im Schranksockel und die Luft-austrittsöffnung oben im Schrankumbau zugestellt oder verstaubt sind.
■ Die Gerätetür wurde häufig geöffnet.
■ Prüfen Sie, ob sich die Gerätetür richtig schließen lässt.

... die Innenbeleuchtung in der Kühlzone nicht mehr funktioniert?

■ Klemmt der Lichtkontakt-Schalter?

Wenn nicht, dann ist die Glühlampe defekt:

■ Ziehen Sie den Netzstecker oder schalten Sie die entsprechende Sicherung der Hausinstallation aus.

■ Fassen Sie an die Lampenabdeckung und ziehen Sie sie nach unten hin ab.
■ Drehen Sie die Glühlampe heraus, und wechseln Sie sie aus.

Anschlussdaten der Glühlampe:

220 - 240 V, Sockel E 14.

Die benötigte Leistung (Watt) entnehmen Sie bitte der defekten Glühlampe.

■ Drehen Sie die neue Glühlampe ein, und rasten Sie die Abdeckung wieder auf.

... der Boden der Kühlzone nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

■ Reinigen Sie die Tauwasser-Rinne und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht beheben, dann rufen Sie den Kunden-dienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Ursachen von Geräuschen

Ganz normale Geräusche	Wodurch entstehen sie?
Brrrrr ...	Das Brummen kommt vom Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.
Blubb, blubb ...	Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Click ...	Das Klicken ist immer dann zu hören, wenn der Thermostat den Motor ein- oder ausschaltet.
Sssrrrrr ...	Bei einem Mehrzonen- oder NoFrost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrühren.
	Bei einem Gerät mit Wassertank ist ein Summen der Pumpe hörbar, wenn Wasser aus dem Wassertank gefördert wird.
Knack ...	Das Knacken ist immer dann zu hören, wenn es zu Materialausdehnungen im Gerät kommt.
Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!
Geräusche, die sich leicht beheben lassen	Ursache Behebung
Klappern, Rappeln, Klirren	Das Gerät steht uneben.	Richten Sie das Gerät mit Hilfe einer Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße unter dem Gerät oder legen Sie etwas unter.
	Das Gerät berührt andere Möbel oder Geräte.	Rücken Sie das Gerät von den Möbeln oder Geräten ab.
	Schubladen, Körbe oder Abstellflächen wackeln oder klemmen.	Prüfen Sie die herausnehm-baren Teile und setzen Sie sie eventuell neu ein.
	Flaschen oder Gefäße berühren sich.	Rücken Sie die Flaschen oder Gefäße leicht auseinander.
	Transportkabelhalter hängt noch an der Geräterückwand.	Entfernen Sie den Kabel-halter.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

- Ihren Miele Fachhändler

oder

– den Miele Werkkundendienst.

Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen in Ihrem Land erhalten Sie unter der angegebenen Telefonnummer.

Die Telefonnummer finden Sie auf der Rückseite dieser Gebrauchsanweisung.

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz, 220 – 240 V geliefert.

Die Absicherung muss mit mindestens 10 A erfolgen.

Der Anschluss darf nur an eine ordnungsgemäß angelegte Schutzkontakt-Steckdose erfolgen. Die Elektroanlage muss nach VDE 0100 ausgeführt sein.

Damit das Gerät im Notfall schnell vom Strom getrennt werden kann, muss die Steckdose außerhalb des Geräterückseitenbereichs liegen und leicht zu-gänglich sein.

Falls nach dem Einbau die Steckdose nicht mehr zugänglich ist, muss installationsseitig eine Trennvorrichtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

Der Stecker sowie das Netzkabel des Gerätes dürfen nicht die Geräterückseite dieses Gerätes berühren, da Stecker und Netzkabel durch Vibrationen des Gerätes beschädigt werden können. Dies kann einen Kurzschluss verursachen.

Auch andere Geräte sollten nicht an Steckdosen im Rückseitenbereich dieses Gerätes angeschlossen werden.

Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Das Gerät darf nicht an Inselwechselrichtern angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden.

Beim Einschalten des Gerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden! Ebenso darf das Gerät nicht in Verbindung mit sogenannten Energiesparsteckern betrieben werden, da hierbei die Energiezufuhr zum Gerät reduziert und das Gerät zu warm wird.

Ist ein Austausch der Netzanschlussleitung erforderlich, darf dieser nur von einer qualifizierten Elektro-Fachkraft erfolgen.

Ein nicht eingebautes Gerät kann kippen!

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrahlung wählen. Je höher die Raumtemperatur, desto länger läuft der Kompressor, und desto höher ist der Energieverbrauch.

Geeignet ist ein trockener belüftbarer Raum.

Beachten Sie beim Einbau des Gerätes außerdem Folgendes:

• Die Steckdose muss außerhalb des Geräterückseitenbereichs liegen und bei einem Notfall leicht zugänglich sein.
• Stecker und Netzkabel dürfen nicht die Rückseite des Gerätes berühren, da diese durch Vibrationen des Gerätes beschädigt werden können.
• Auch andere Geräte sollten nicht an Steckdosen im Rückseitenbereich dieses Gerätes angeschlossen werden.

Wichtig! Bei hoher Luftfeuchtigkeit

kann sich Kondensat auf den Außenflächen des Gerätes niederschlagen. Dieses Kondenswasser kann zu Korrosion an den Geräteaußenwänden führen.

Zur Vorbeugung empfiehlt es sich, das Gerät mit ausreichender Belüftung in einem trockenen und/oder klimatisierten Raum aufzustellen.

Bitte stellen Sie nach dem Einbau sicher, dass die Gerätetür richtig schließt, die angegebenen Be- und Entlüftungsquerschnitte eingehalten wurden und das Gerät, wie beschrieben, eingebaut wurde.

Klimaklasse

Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur
SN	+10 °C bis +32 °C
N	+16 °C bis +32 °C
ST	+16 °C bis +38 °C
T	+16 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit des Kompressors. Das kann zu höheren Temperaturen im Gerät führen.

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb muss der Möbelumbau so beschaffen sein, dass eine einwandfreie Be- und Entlüftung gewährleistet ist.

Die Luftzuführung erfolgt über den Sockel des Küchenschranks.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe vorzusehen.

Die Be- und Entlüftungsquerschnitte im Möbelsockel, im Möbelumbau und unter der Raumdecke müssen durchgehend mindestens 200 cm² betragen, damit die erwärmte Luft ungehindert abziehen kann. Der Kompressor muss sonst mehr leisten, was den Energieverbrauch erhöht.

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden.

Außerdem müssen sie regelmäßig von Staub gereinigt werden.

Vor dem Geräteeinbau

■ Nehmen Sie vor dem Einbau die Befestigungsleiste, das Kederband und anderes Zubehör aus dem Gerät bzw. von der äußeren Geräterückwand.
■ Entfernen Sie den Kabelhalter von der Geräterückseite.
■ Prüfen Sie, ob alle Teile an der Geräterückwand frei schwingen können. Biegen Sie eventuell anliegende Teile vorsichtig weg.

Gerät A [mm] B	[mm]
K 5222 i	874	876 + 4
K 5322 i	1021	1021 + 7
K 5422 i	1221	1225 + 4

Türanschlag wechseln

Bevor Sie das Gerät einbauen, müssen Sie festlegen, zu welcher Seite die Gerätetür geöffnet werden soll. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden.

Gerätetür

■ Ziehen Sie die Abdeckplatten ab.

■ Lösen Sie etwas die Schrauben in den Scharnieren ①.

■ Schieben Sie die Gerätetür nach außen und heben Sie sie dann nach vorne ab ②.

■ Schrauben Sie die Schrauben vom Gerät ab und drehen Sie sie leicht in die Löcher der Gegenseite. Lassen Sie zwischen Gerät und Schraubenkopf einen Abstand von ca. 5 mm.

■ Schrauben Sie die Scharniere an der Gerätetür ab, und setzen Sie die Scharniere diagonal auf der Gerätetür um und schrauben Sie sie fest.

Gerätetür montieren

■ Hängen Sie die Gerätetür auf die vormontierten Schrauben ①, und schieben Sie die Gerätetür dann nach Innen ②.
■ Ziehen Sie die Schrauben fest.
■ Verschließen Sie die freien Löcher mit den Abdeckplatten.

Alle Montageschritte werden an einem Gerät mit rechtem Türanschlag gezeigt. Sollten Sie den Türanschlag nach links gewechselt haben, beachten Sie diese Änderung bei den einzelnen Montageschritten.

Einbau in einen Raumteiler

Bei Einbau des Gerätes in einen Raumteiler muss die Rückseite der Einbaunische im Gerätebereich verblendet werden.

Gewicht der Möbeltür

Stellen Sie vor der Montage der Möbeltür sicher, dass das zulässige Gewicht der zu montierenden Möbeltür nicht überschritten wird:

Gerät maximales Gewicht der Möbeltür in kg

K 5222 i 19 kg

K 5322 i 13 kg

K 5422 i 13 kg

Montierte Möbeltüren, die das zulässige Gewicht überschreiten, können Beschädigungen an den Scharniere hervorrufen!

Einbaunische ausrichten

Vor Einbau des Gerätes den Einbauschrank sorgfältig mit einer Wasserwaage ausrichten. Die Schrankecken müssen im 90° Winkel zueinander stehen.

Gerät vorbereiten

■ Schieben Sie die Befestigungsleiste in die Stegaufnahme ①, und schrauben Sie die Befestigungsleiste auf dem Gerät ② fest.

■ Kürzen Sie das Kederband auf Nischenhöhe.

■ Stecken Sie das Befestigungsteil unten auf das Gerät.

■ Nehmen Sie die Distanzstücke aus dem Zubehör heraus. Bei 19 mm dicken Nischenseitenwänden muss der obere Teil mit der Aufschrift "16" mit einer Schere abgetrennt werden.

■ Klipsen Sie die Distanzstücke auf die Scharniere.

Gerät einbauen

■ Schieben Sie das Gerät in die Einbaunische. Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird!

■ Schieben Sie das Gerät so tief in die Einbaunische, bis die Befestigungsleiste oben (A) und der Anschlag des Befestigungsteils unten (B) an der Möbelkante anliegen und die Scharniere bündig mit der Möbelvorderkante sind (C, D).

■ Drücken Sie das Gerät scharnierseitig an die Wand. Sollte der Abstand bei den Scharnieren (C und D) unterschiedlich sein, gleichen Sie den Unterschied durch Unterlegen des Gerätes aus.

■ Verschrauben Sie das Gerät seitlich ①, oben ② und unten ③ mit der Nische.
■ Klipsen Sie die Abdeckkappe ④ auf.

■ Stecken Sie zwischen Gerät und Nischenboden das Kederband ①.
■ Trennen Sie den Anschlag ② vom Befestigungsteil.

Möbeltür befestigen

■ Schrauben Sie die Justierleiste von der Gerätetür.

■ Legen Sie die Frontplatte an den Nachbarfrontplatten oben bündig an

Gerät einbauen

(A), und zeichnen Sie die Oberkante der Gerätetür auf der Frontplatte an (B).

■ Zeichnen Sie mit einem Bleistift dünn die Mittellinie (C) auf die Möbeltür, und legen Sie die Justierleiste so auf die Möbeltür, dass die Markierung in der Justierleiste auf der Mittellinie liegt.
■ Falls in der Möbeltür noch keine Löcher vorgebohrt sind, markieren Sie die Bohrlöcher und bohren Sie mit einem 2 mm Bohrer ca. 12 mm tiefe Löcher vor.
■ Schrauben Sie die Justierleiste fest.

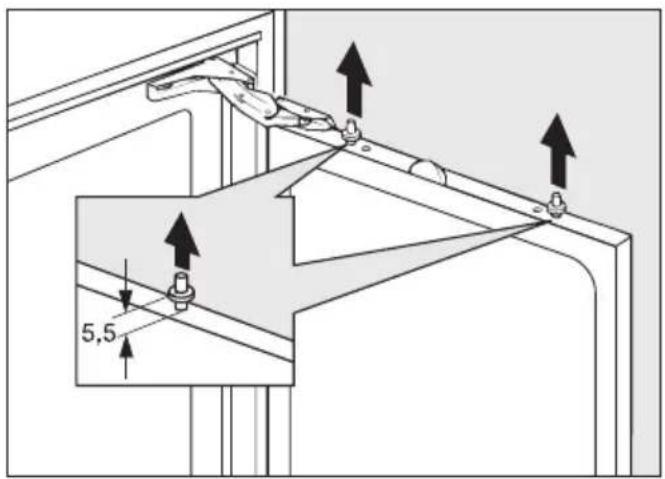

■ Drehen Sie die Justagebolzen in der Gerätetür heraus, so dass ein Abstand von ca. 5,5 mm entsteht.

■ Hängen Sie die Möbeltür auf die Justagebolzen ①, und schrauben Sie die Feststellschrauben von Hand ein ②.

■ Schließen Sie die Gerätetür, und kontrollieren Sie den Türabstand zu den umliegenden Möbeltüren. Der Türabstand sollte ca. 1 mm betragen.
■ Richten Sie die Möbeltür zu den umliegenden Möbeltüren aus: Den Höhenausgleich A erreichen Sie durch Drehen der Justagebolzen, den Seitenausgleich B erreichen Sie durch Verschieben der Möbeltür, und den Tiefenausgleich C erreichen Sie durch leichtes Drücken oder Ziehen der Möbeltür.

■ Drehen Sie die Feststellschrauben fest.

■ Falls die Befestigungswinkel noch nicht am Gerät befestigt sind, befestigen Sie sie unten und seitlich an der Gerätetür.

Bei großen Gerätetüren verwenden Sie seitlich zwei Befestigungswinkel.

■ Markieren Sie die Bohrlöcher und schlagen Sie an den Markierungen mit einem Hammer und dem beiliegenden Nagel kleine Vertiefungen vor, bevor Sie die Schrauben eindrehen.

■ Verbinden Sie die Gerätetür mit der Möbeltür, indem Sie durch die Befestigungswinkel Schrauben drehen.

■ Setzen Sie die Abdeckteile auf.

■ Stecken Sie das Kederband in den Spalt zwischen Gerät und Nischenseitenwand. (A = Geräteseite, B = Nischenwandseite)

Deutschland:

Herstelleradresse

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone] (kostenfrei)

Mo-Fr 8-20 Uhr

Sa+So 9-18 Uhr

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone] (Festnetz zum Ortstarif;

Mobilfunkgebühren abweichend)

Mo-Fr 8-17 Uhr

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à r.l.

Telefon: [phone] (Werkkundendienst)

Telefon: [phone] (Produktinformation)

Mo-Do 8.30-12.30, 13-17 Uhr

Fr 8.30-12.30, 13-16 Uhr

Telefax: 00352 4 9711-39

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

www.miele-shop.com

Miele

K 5222 i

K 5322 i

K 5422 i
