NAVODILA ZA UPORABO KSK 6300 MIELE

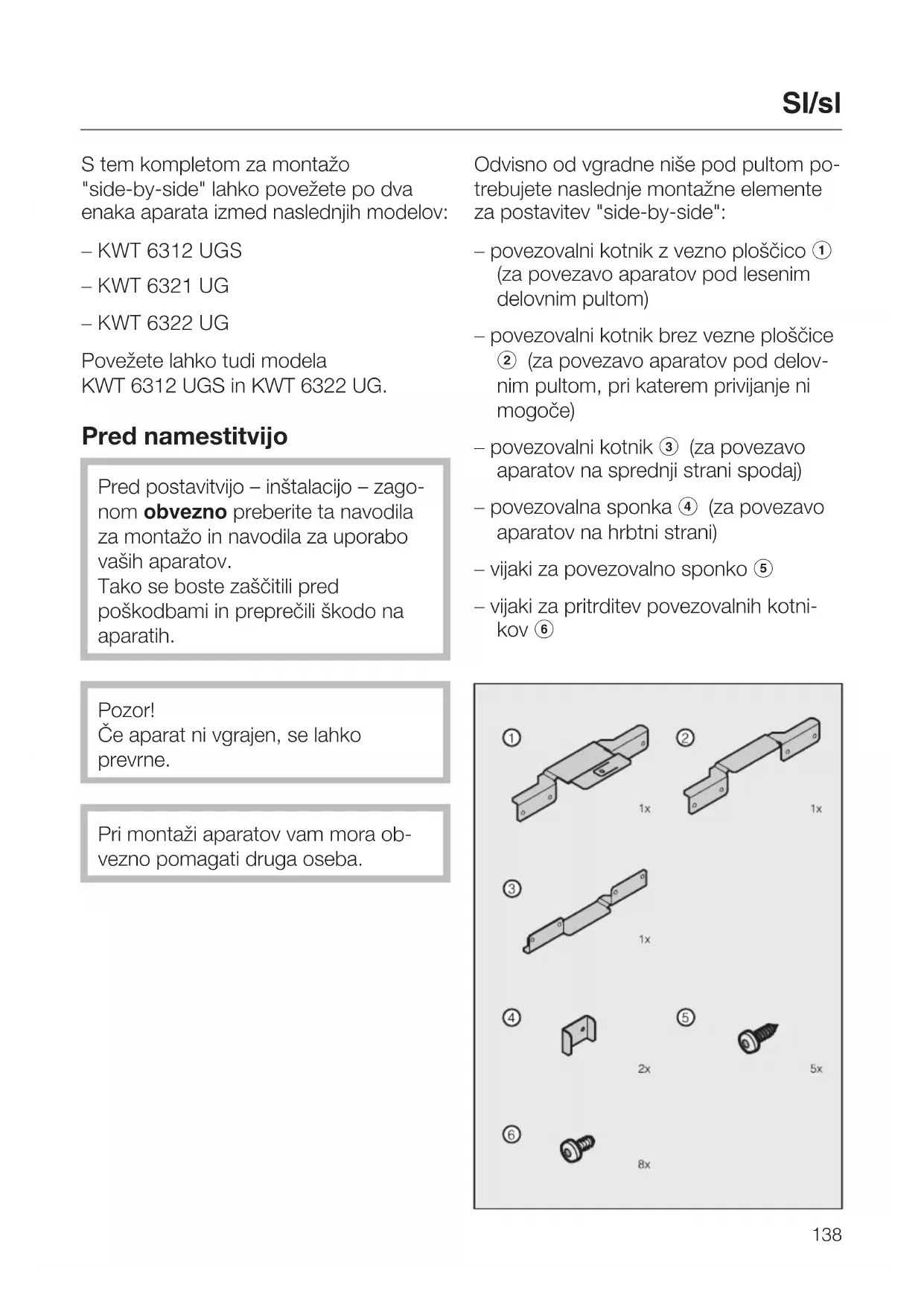

S tem kompletom za montažo "side-by-side" lahko povežete po dva enaka aparata izmed naslednjih modelov:

• KWT 6312 UGS
• KWT 6321 UG
• KWT 6322 UG

Povežete lahko tudi modela KWT 6312 UGS in KWT 6322 UG.

Pred namestitvijo

Pred postavitvijo – inštalacijo – zagonom obvezno preberite ta navodila za montažo in navodila za uporabo vaših aparatov.

Tako se boste zaščitili pred poškodbami in preprečili škodo na aparatih.

Pozor!

Če aparat ni vgrajen, se lahko prevrne.

Pri montaži aparatov vam mora obvezno pomagati druga oseba.

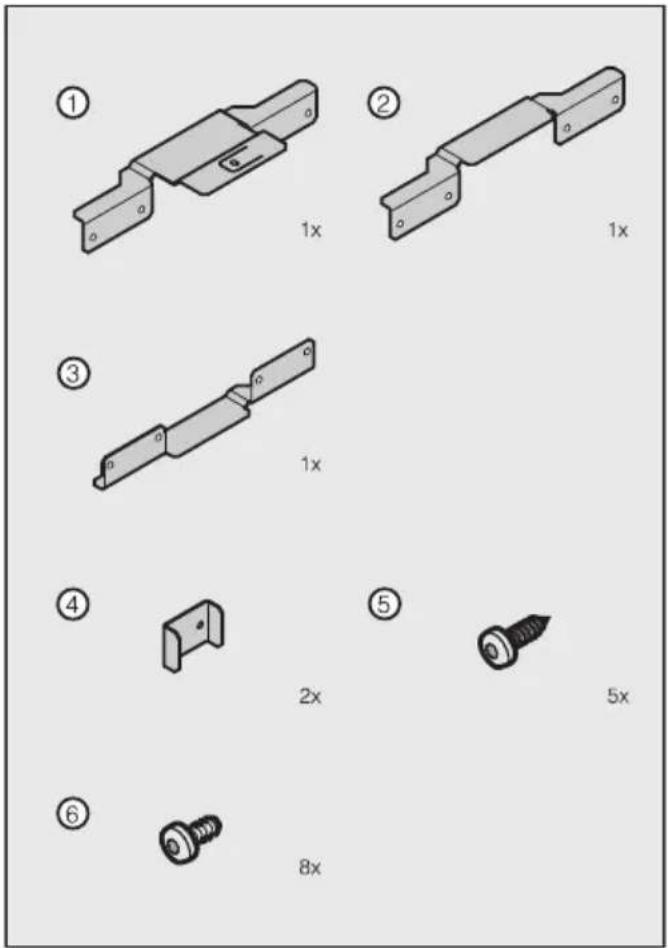

Odvisno od vgradne niše pod pultom potrebujete naslednje montažne elemente za postavitev "side-by-side":

• povezovalni kotnik z vezno ploščico ① (za povezavo aparatov pod lesenim delovnim pultom)
• povezovalni kotnik brez vezne ploščice ② (za povezavo aparatov pod delovnim pultom, pri katerem privijanje ni mogoče)
• povezovalni kotnik ③ (za povezavo aparatov na sprednji strani spodaj)
• povezovalna sponka ④ (za povezavo aparatov na hrbtni strani)
  – vijaki za povezovalno sponko ⑤
  – vijaki za pritrditev povezovalnih kotnikov ⑥

Za postavitev "side-by-side" potrebujete naslednje orodje:

• izvijače različnih velikosti,
  – svedre različnih velikosti,
• vodno tehtnico,
• meter,
  – viličasti ključ (priložen aparatu).

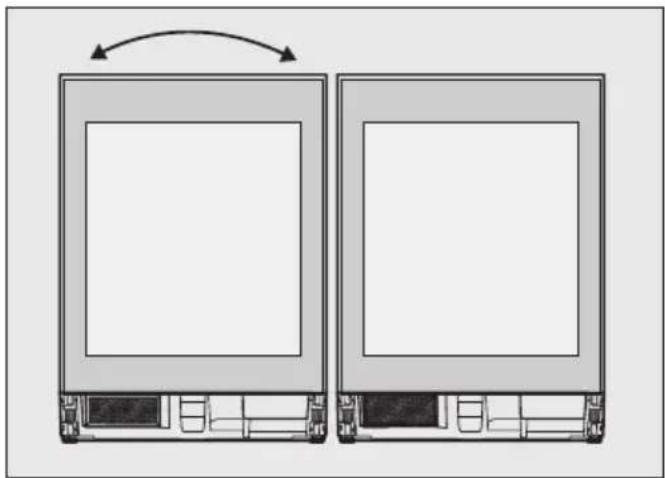

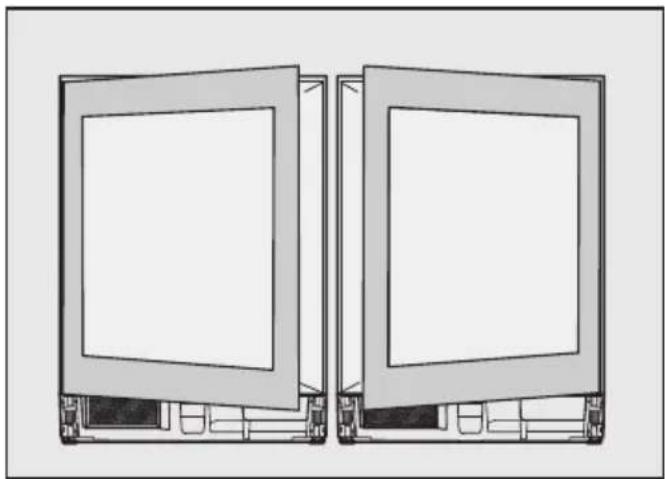

Zamenjava strani odpiranja vrat

■ Pri levem aparatu morate zamenjati stran odpiranja vrat. (Glejte navodila za uporabo aparata, poglavje Zamenjava strani odpiranja vrat.)

Da boste lahko udobno delali tudi na zadnji strani aparatov, med hrbtnima stranicama in nišo pustite dovolj prostora.

■ Pripravite aparata. (Glejte navodila za uporabo aparatov, poglavje Vgradnja aparata pod delovni pult.)

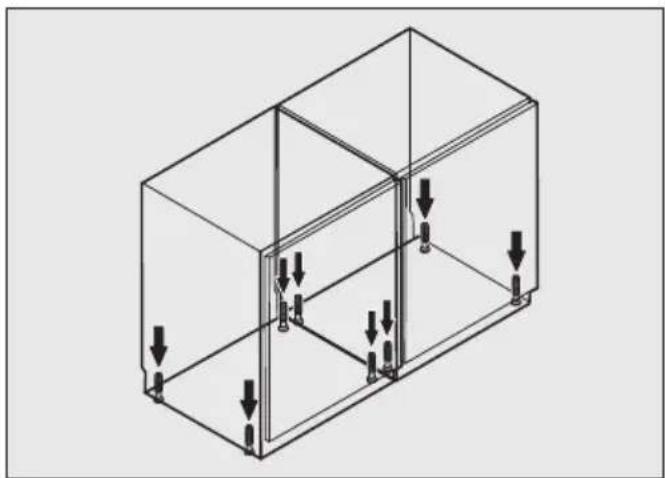

■ Nastavljive nogice odvijte v smeri urnega kazalca do višine 4 mm pod višino niše.

■ Aparata poravnajte po višini in vodo-ravno z viličastim ključem. (Glejte poglavje Vgradnja aparata pod delovni pult.)

Poševno poravnan aparat se lahko deformira.

Če želite kombinacijo aparatov prilagoditi višjim vratom sosednjih omar:

■ Ravnajte, kot je opisano v navodilih za uporabo aparatov. (Glejte poglavje Pri-lagoditev aparata na višja vrata omar.)

4 x 14 TX 15 4 x 14 TX 15

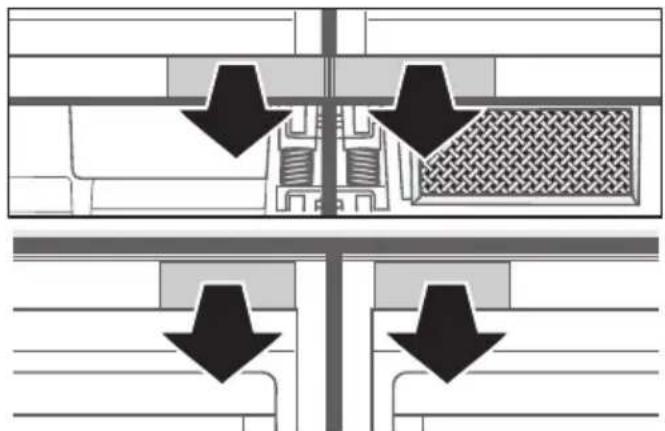

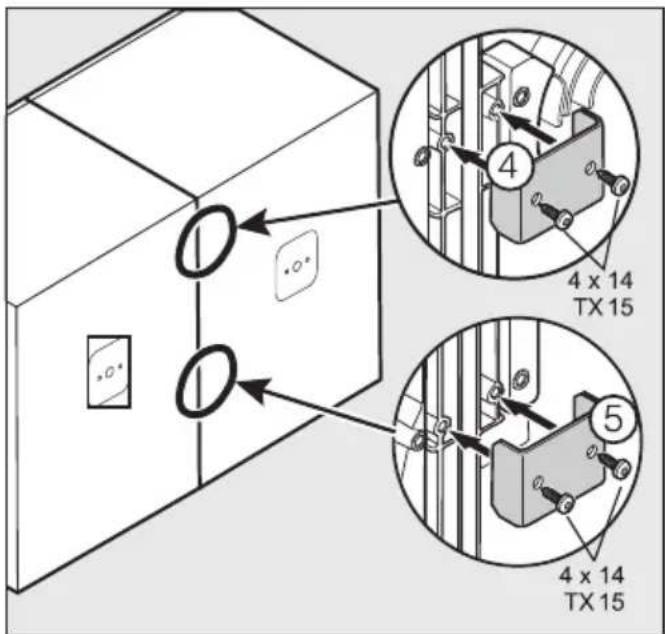

■ Aparata na hrbtni strani privijačite skupaj s pomočjo povezovalnih sponk ④.

■ Aparata na sprednji strani zgoraj in spodaj privijačite s povezovalnima kotnikoma:

■ Uporabite povezovalni kotnik z vezno ploščico ①.
■ Kotnik pritrdite na aparata s štirimi vija- ki ⑥.

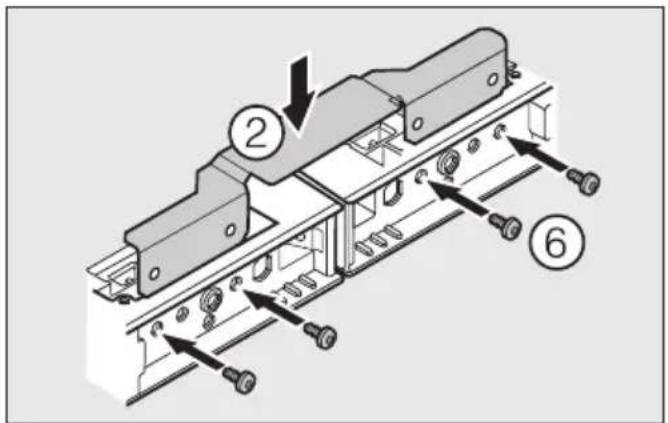

Montaža pod delovni pult iz materia- la, pri katerem privijanje ni mogoče

■ Uporabite povezovalni kotnik brez vezne ploščice ②.
■ Kotnik pritrdite na aparata s štirimi vija- ki ⑥.

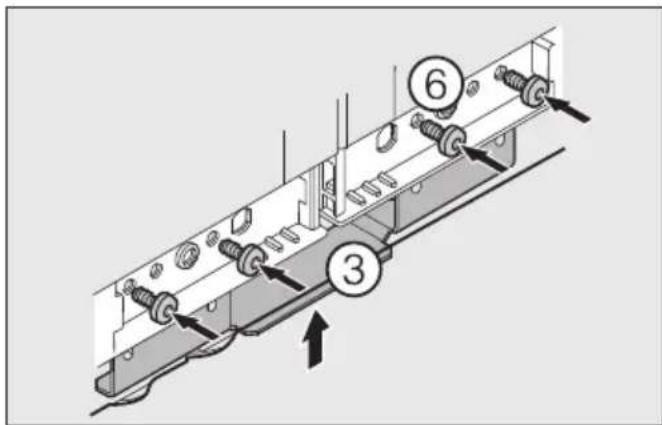

Povezava aparatov na spodnji strani

■ Uporabite povezovalni kotnik ③.
■ Kotnik pritrdite na aparata s štirimi vija- ki ⑥.

Pazite, da ne poškodujete priključne- ga kabla.

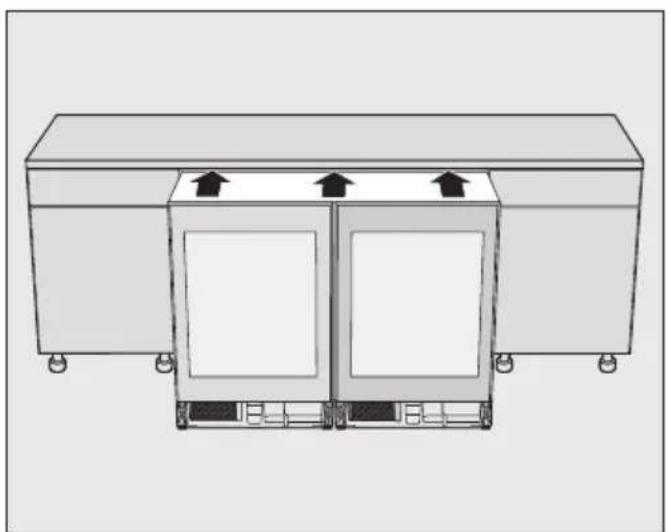

Če so tla občutljiva, bodite pri potiskanju aparatov v nišo previdni, da ne poškodujete talne obloge

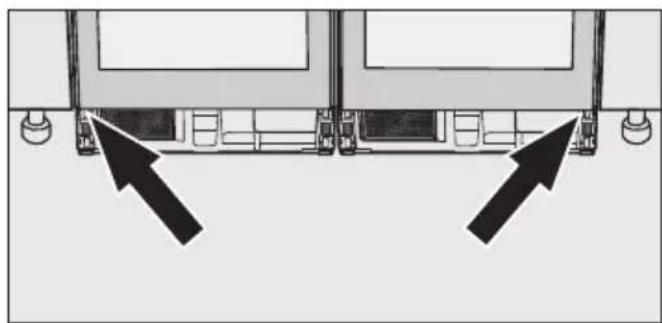

Pritrditev aparatov v nišo

Vijaki so priloženi aparatoma.

■ Kombinacija aparatov stoji tako, da je enakomerno za 2 mm pred pohištvenimi sprednjimi stranicami.

Kombinacija aparatov se pomakne tako, da se na levi strani prilega niši. Sprednja stran vrat je zdaj poravnana s pohištvenimi vrati.

■ Poravnajte še stranske dele vrat. (Glejte navodila za uporabo aparata, poglavje Vgradnja aparata pod pult.)

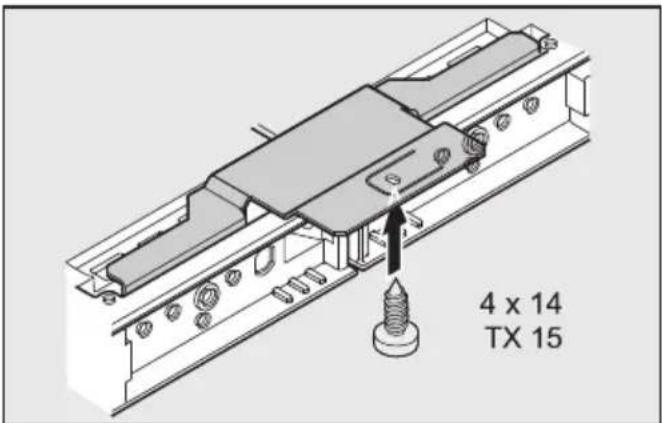

Pri lesenem delovnem pultu

4 x 14 TX 15

■ Kombinacijo aparatov dodatno privijte na delovni pult s pomočjo vezne ploščice.

■ Zaključite vgradnjo aparatov, tako da sledite navodilom za uporabo aparatov. (Glejte navodila za uporabo aparatov, poglavje Vgradnja aparata pod delovni pult.)

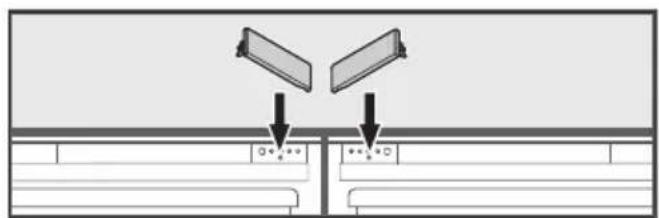

Priložena prezračevalna rešetka mora biti obvezno vgrajena in uporabljena skupaj s priloženim penastim blokom, kot je opisano v navodilih za uporabo aparata.
