BRUKSANVISNING KSK 6300 MIELE

Med dette side-by-side-monteringsset- tet kan du forbinde to identiske vinskap av følgende modeller:

• KWT 6312 UGS
• KWT 6321 UG
• KWT 6322 UG

må leses før oppstilling – installasjon – igangsetting.

Da beskytter du deg og unngår skader på apparatene.

OBS!

Et skap som ikke er bygd inn kan velte.

Monteringen av apparatene må gjennomføres ved hjelp av to personer.

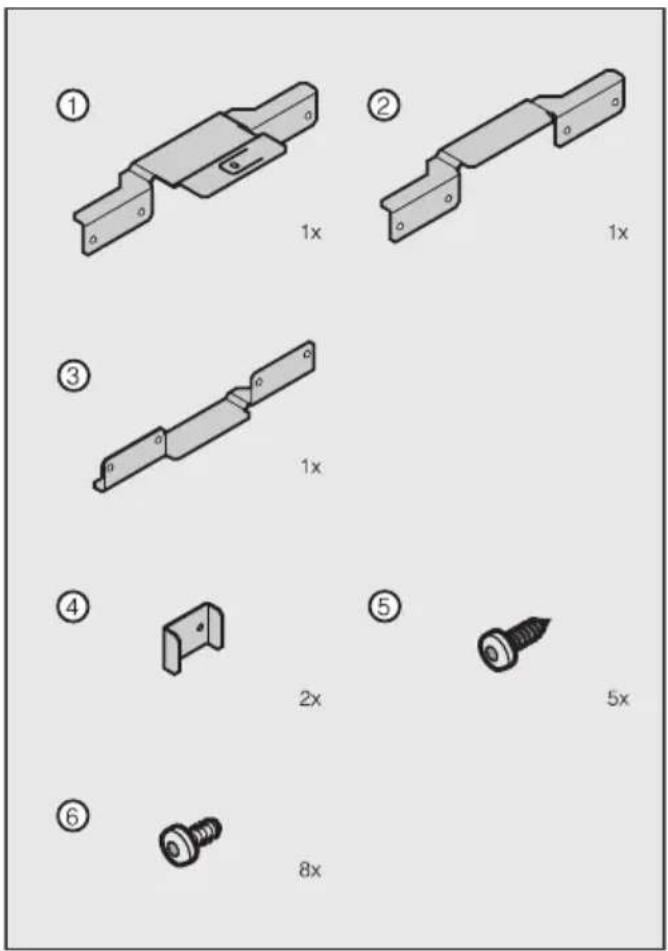

Avhengig av innbyggingsnisje, trenger du følgende monteringsdeler for side-by-side-oppstillingen:

• Forbindelsesbeslag med festebrakett ① (forbinder apparater under en benkeplate av tre)
• Forbindelsesbeslag uten festebrakett ② (forbinder apparater under benkeplater, som det ikke kan skrus i)
• Forbindelsesbeslag ③ (forbinder apparater i det nedre området på fremsiden)
• Forbindelsesstykke ④ (forbinder apparatene på baksiden)
• Skruer for forbindelsesstykket ⑤
• Skruer for festing av forbindelsesbeslagene ⑥.

• Forskjellige størrelser av skrutrekkere
• Forskjellige størrelser av bits
• Vater
• Målebånd
• Fastnøkkel (er vedlagt apparatet).

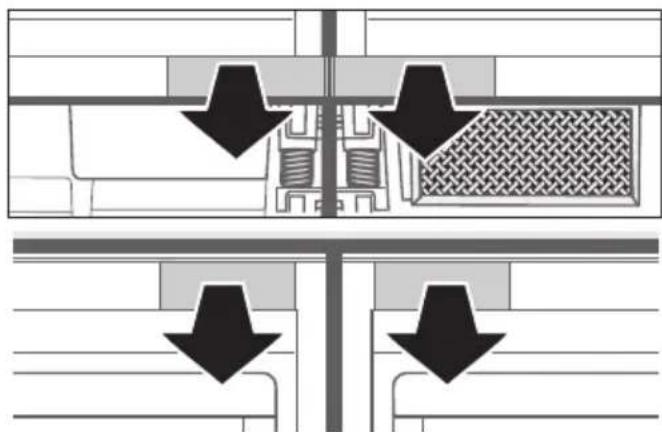

Klargjøring, justering og for- bindelse av apparatene

■ Plasser apparatene ved siden av hverandre foran innbyggingsnisjen.

La det være plass mellom baksiden av apparatene og innbyggingsnisjen, slik at det er enkelt å arbeide på baksiden av apparatene.

■ Klargjør apparatene (se bruksanvisningen, kap. Innbygging av skapet)

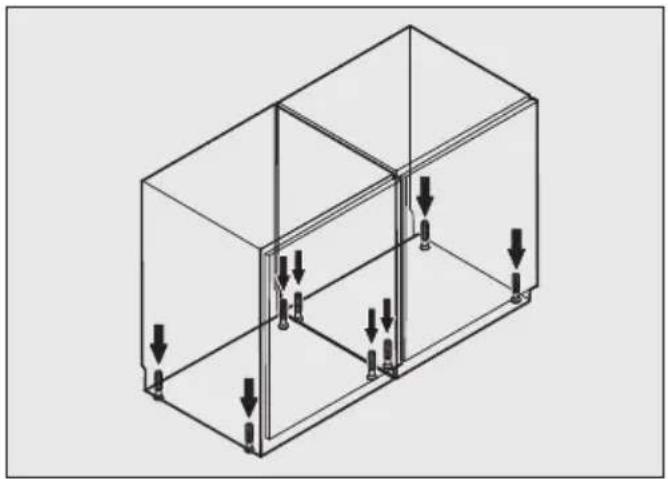

■ Skru ut justeringsføttene i retning med klokken, til 4 mm under nisjehøyde.

■ Bruk fastnøkkelen og juster apparatene i høyden og i vater (se "Innbygging av skapet").

Et apparat som er står skjevt kan bli deformert.

Dersom du vil justere kombinasjonen til høyere møbelfronter:

■ Følg apparatets bruksanvisning. (se kap. Justering av skapet til høyere møbeldører)

4 x 14 TX 15 4 x 14 TX 15

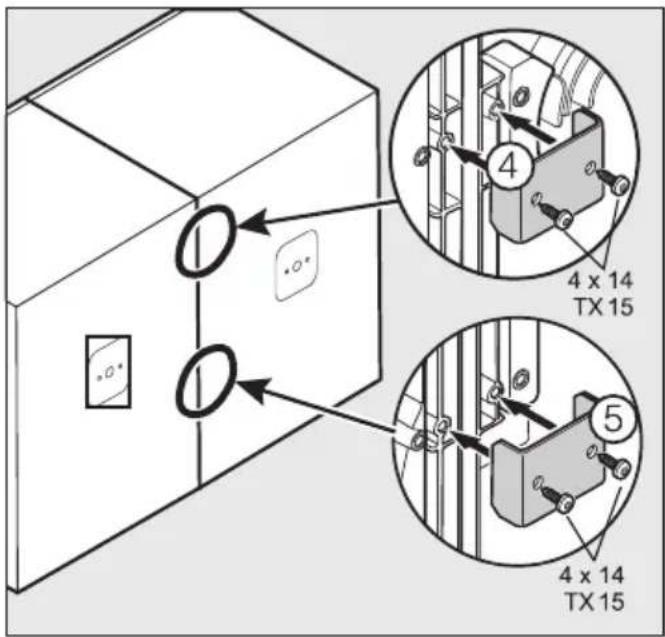

■ Skru sammen apparatene på baksiden ved hjelp av de to forbindelsesstykkene ④.

■ Skru sammen apparatene oppe og nede på fremsiden med forbindelsesbeslagene.

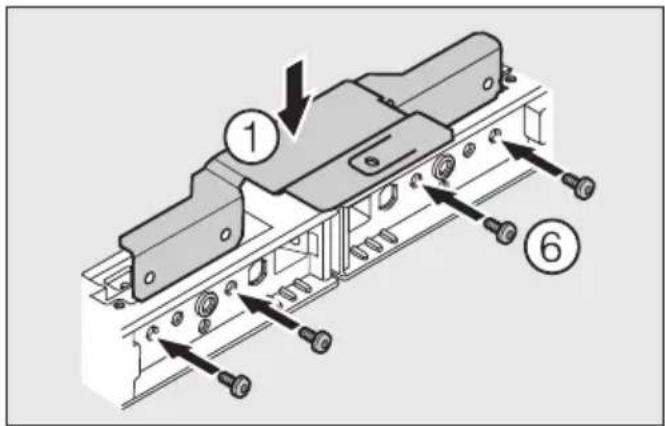

For montering under en benkeplate av tre

■ Sett inn forbindelsesbeslaget uten festebrakett ②.
■ Skru forbindelsesbeslaget på apparatene med fire skruer ⑥.

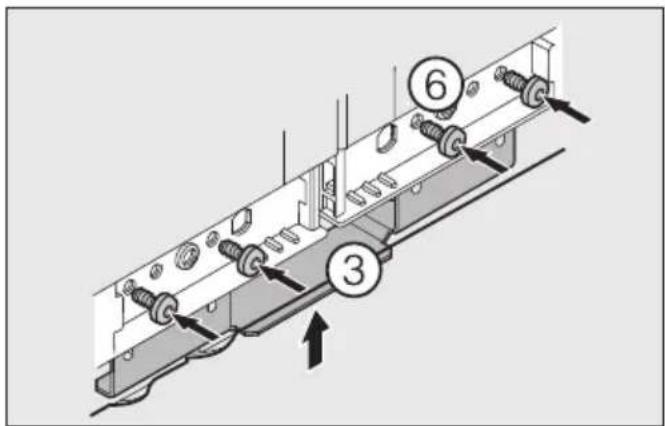

Forbinde skapene med hverandre nede

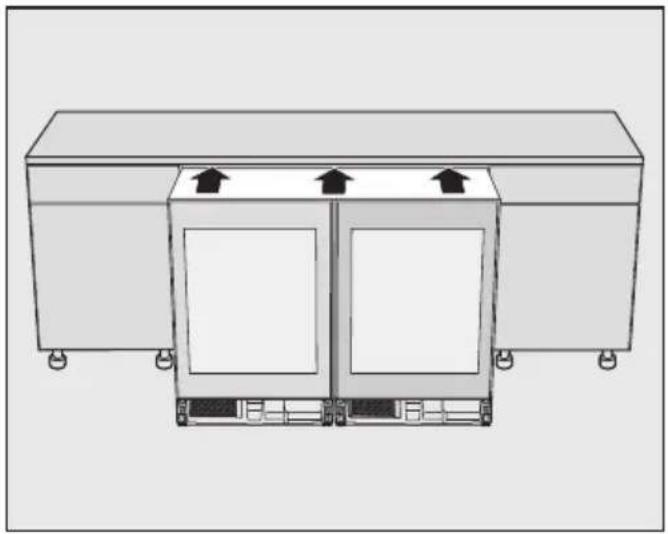

Innskyvning av kombinasjonen i nisjen

Skyv kombinasjonen forsiktig inn i nisjen, slik at du ikke skader ømfintlige gulv.

■ Skyv kombinasjonen så langt inn i nisjen, at dørene stikker 2 mm ut i forhold til møbelfronten.

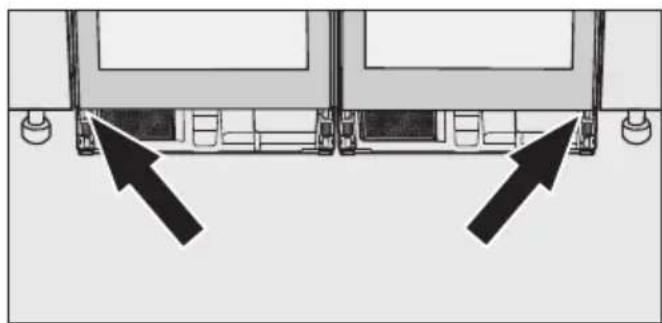

Festing av kombinasjonen i nisjen

Skruer er vedlagt apparatene.

■ Kombinasjonen stikker 2 mm ut i forhold til møbelfronten over det hele.

■ Skru kombinasjonen fast nederst på høyre og venstre side til møblene ved siden av.

Kombinasjonen vil justere seg til nis- jen på venstre side. Dørfronten er i flukt med møbelfronten.

■ Innstill sidejusteringene på apparatdørene. (se apparatets bruksanvisning, kap. Innbygging av skapet).

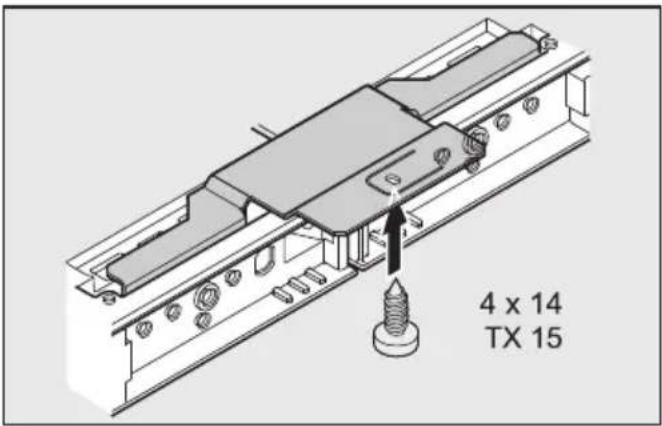

Ved en benkeplate av tre

4 x 14 TX 15

■ Fest i tillegg apparatkombinasjonen til benkeplaten ved hjelp av festebraketten.

■ Avslutt innbyggingen ved å følge bruksanvisningen til apparatene (se bruksanvisningen til apparatet, kap. Innbygging av skapet).

Det vedlagte ventilasjonsgitteret må monteres og skal brukes sammen med den vedlagte skumplastbiten i henhold til apparatets bruksanvisning.
