BRUKSANVISNING KFN 12943 SD MIELE

Bruks- og monteringsanvisning

Kjøl/frys-kombinasjon med NoFrost-system og DynaCool KFN 12943 SD edt/cs

Bruksanvisningen må leses før oppstilling - installasjon - igangsetting. Da beskytter du deg mot person- og materiellskade.

n o - N O

M.-Nr. 09 435 810

Beskrivelse av apparatet....4

Aktivt miljøvern 6

Sikkerhetsregler....7

Inn- og utkobling av skapet 17

Separat utkobling av kjølesonen 18

Ved lengre fravær 18

Riktig temperatur 19

i kjølesonen 19

i frysesonen 19

Innstilling av temperaturen 19

Temperaturindikator....20

Mulige innstillingsverdier for temperaturen 20

Varselsignal 22

Temperaturalarm 22

Døralarm 22

Bruk av SuperFrost og DynaCool 23

Funksjon SuperFrost 23

Innkobling av SuperFrost 23

DynaCool 24

Lagring av matvarer i kjølesonen 25

Forskjellige kjøleområder. 25

Matvarer som er uegnet for oppbevaring i kjøleskap 26

Hva du bør passe på allerede når du kjøper matvarene 27

Riktig oppbevaring av matvarer 27

Frukt og grønnsaker 27

Proteinrike matvarer 27

Innredning 28

Flytting av hyller....28

Delt hylle 28

Flytting av serveringsbrett / flaskehylle 29

Flytting av flaskestøtte 29

Frysing og lagring 30

Maksimal frysekapasitet 30

Hva skjer när ferske matvarer fryses inn? 30

Lagring av ferdig frysemat....30

Matvarer som du fryser inn selv....31

Noen råd for frying av matvarer 31

Innpakking 31

Før innleggingen 32

Innlegging. 32

Frysekalender 33

Tining av frysevarer 33

Tilberedning av isbiter 34

Hurtigkjøling av drikker 34

Automatisk avriming 35

Rengjøring og stell 36

Ventilasjonsarealer....39

Dørpakning 39

Bakside - metallgitter 39

Feil 40

Årsaker til støy 42

Service/garanti 43

Garantitid og garantibetingelser....43

Informasjon for testinstitutter 44

Elektrotilkobling. 45

Oppstillingsveiledning 46

Oppstillingssted. 46

Klimaklasse. 46

Ventilasjon 47

Oppstilling av skapet 47

Justering av skapet 47

Støtte opp skapdøren 48

Apparatmål 49

Justering av skapdørene 56

Innbygging av skapet 57

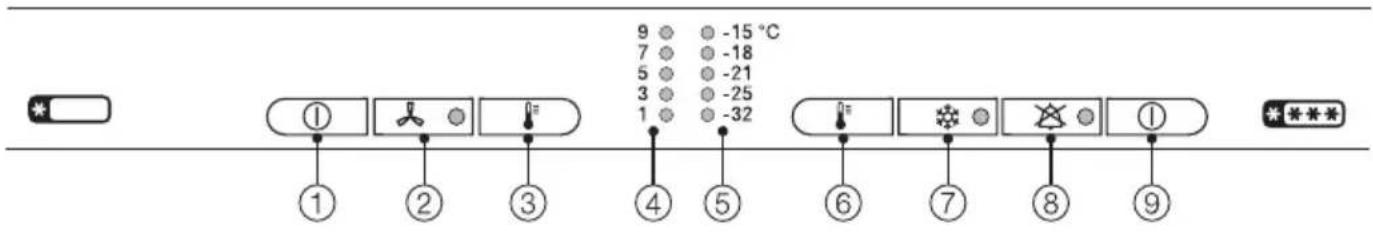

Beskrivelse av apparatet

① På-tast for hele skapet og på/av-tast for separat inn- og utkob- ling av kjølesonen
② Tast og kontrollampe for DynaCool (dynamisk kjøling)
③ Tast for innstilling av temperaturen i kjølesonen
④ Temperaturindikator kjølesone

⑤ Temperaturindikator frysesone
⑥ Tast for innstilling av temperaturen i frysesonen
⑦ Tast og kontrollampe for SuperFrost
⑧ Av-tast og kontrollampe for varselsignalet
⑨ Hovedtast for inn- hhv. utkobling av hele skapet

① Ventilator
② Innvendig lys
③ Smør- og osterom
④ Eggholder/serveringsbrett
⑤ Hylle
⑥ Renne og avløpshull for avrimingsvann
⑦ Frukt- og grønnsakskuffer
⑧ Flaskestøtte
⑨ Flaskehylle

Emballasjen beskytter apparatet mot transportskader. Emballasjematerialene er valgt med sikte på miljøvennlighet og avfallsbehandling og kan derfor gjenvinnes.

Tilbakeføringen av emballasjen til materialkretsløpet sparer råstoff og bidrar til mindre avfall. Forhandleren tar vanligvis emballasjen i retur.

Kassering av gamle apparater

Gamle elektriske og elektroniske apparater inneholder ofte verdifulle materialer. De inneholder imidlertid også skadelige stoffer, som har vært nødven-dige for apparatets funksjon og sikker-het. I restavfallet eller ved feil behand-ling, kan disse stoffene være helseskadelige og skade miljøet. Kast derfor aldri apparatet som restavfall.

Apparatet kan leveres gratis til forhandlere av samme type produkter eller til en kommunal gjenbruksstasjon. For mer informasjon, se www.miele.no

Pass på at skapets rør ikke skades før skapet blir kjørt bort og kondemnert på en forsvarlig, miljøvennlig måte.

Da er det sikret at kjølemediet i kuldekretsløpet og oljen i kompressoren ikke kan lekke ut i omgivelsene.

Sørg for at apparatet oppbevares barnesikkert til det kjøres bort (se kapittel "Sikkerhetsregler").

Dette skapet oppfyller de påbudte sikkerhetskrav. Hvis skapet ikke brukes forskriftsmessig, kan det føre til skader på personer og materiell.

Les bruks- og monteringsanvisningen nøye før du begynner å bruke skapet. Den inneholder viktige råd om montering, sikkerhet, bruk og vedlikehold av skapet. Du beskytter deg selv og forhindrer skader på skapet.

Miele kan ikke gjøres ansvarlig for skader som skyldes at sikkerhetsreglene ikke er fulgt.

Ta vare på bruks- og monteringsanvisningen og gi den videre til en eventuell senere eier.

Forskriftsmessig bruk

Dette skapet er kun bestemt for bruk i husholdningen og husholdningsliknende steder.

Apparatet er ikke beregnet for utendørs bruk.

Skapet skal kun brukes innenfor rammen av hva som er vanlig innen husholdning, til kjøling og oppbevaring av matvarer, oppbevaring av frysevarer, frying av ferske matvarer og til å lage is.

Skapet er ikke egnet for lagring eller kjøling av medikamenter, blodplasma, laboratoriepreparater eller lignende stoffer eller produkter. Misbruk av skapet kan føre til skader på de lagrede varene eller at de forderves. Skapet er ikke egnet for drift i områder hvor det er fare for eksplosjon.

Miele kan ikke gjøres ansvarlig for skader som skyldes ureglementert bruk eller feil betjening.

▶ Personer, som på grunn av sin psykiske eller fysiske tilstand eller pga. sin uerfarenhet eller uvitenhet ikke er i stand til å betjene skap-et på en sikker måte, må ikke bruke dette skapet uten tilsyn.

De får bare bruke skapet uten tilsyn, dersom betjeningen er forklart slik at de kan betjene skapet på en sikker måte. De må kunne se og forstå mulige farer ved feil betjening.

Barn i husholdningen

Barn under åtte år må ikke være i nærheten av skapet, med mindre de er under konstant tilsyn.

Barn over åtte år får bare bruke skapet uten tilsyn, hvis betjeningen er forklart slik at de kan betjene skapet på en sikker måte. Barn må kunne se og forstå mulige farer ved feil betjening.

Barn må ikke rengjøre eller vedlikeholde skapet uten tilsyn.

Hold øye med barn som befinner seg i nærheten av skapet. Ikke la barn leke med skapet.

Fare for kvelning! Hvis barn leker med forpakningsmaterialer, kan de vikle seg inn i f.eks. folie, eller trekke den over hodet og kveles. Hold forpakningsmaterialene vekk fra barn.

Barn i husholdningen

Barn over åtte år får bare bruke skapet uten tilsyn, hvis betjeningen er forklart slik at de kan håndtere skapet på en sikker måte. Barn må kunne forstå mulige farer ved feil betjening.

Barn under åtte år må holdes vekk fra skapet, med mindre de er under konstant tilsyn.

Hold øye med barn som befinner seg i nærheten av skapet. Pass på at barn ikke leker med skapet, f.eks. at de henger i skapdøren.

Ikke la barn leke med forpakningsmaterialer, f.eks. folie. Fare for kvelning!

Teknisk sikkerhet

▶ Kontroller at skapet ikke har ytre, synlige skader før det settes opp.

Et skadet skap må ikke settes opp og tas i bruk.

Et skadet skap kan være farlig å bruke!

Hvis tilkoblingsledningen er skadet, må den kun skiftes ut av fagfolk som er autorisert av Miele, for å forhindre at brukeren utsettes for fare.

Dette apparatet inneholder kjølemediet Isobutan (R600a), en na-turgass som er skånsom mot miljøet, men er brennbar. Den skader ikke ozonlaget og øker ikke drivhuseffekten. Bruken av dette miljø-vennlige kjølemediet har delvis ført til økt driftsstøy. I tillegg til støy fra kompressoren kan det forekomme strømningslyder i hele kuldekretsløpet. Disse effektene kan dessverre ikke unngås, men de har ingen innflytelse på apparatets yteevne.

Pass på ved transport og oppstilling av skapet at ingen deler av kuldekretsløpet blir skadet. Kjølemedium som spruter ut, kan skade øynene!

Ved skader:

– Unngå åpen ild eller gnisttennere
- trekk ut støpselet
- gjennomluft rommet der skapet står i noen minutter og
- tilkall service.

Per 8 g kjølemedium må rommet være minst 1 m ^3 stort. Mengden kjølemedium står på typeskiltet innvendig i apparatet.

Sikker drift av apparatet kan bare garanteres hvis det monteres og tilkobles i henhold til bruksanvisningen.

Før skapet tilkobles, må tilkoblingsdataene (spenning og frekvens) på typeskiltet sammenlignes med dataene for el-nettet. Disse dataene må stemme overens, for at det ikke skal oppstå skader på apparatet. Søk råd hos en elektroinstallatør hvis du er i tvil.

Skapet må ikke kobles til el-nettet med skjøtekabler eller flerveis-stikkontakter. De gir ikke nødvendig sikkerhet (f.eks. fare for overoppheting).

Sikkerheten for det elektriske anlegget i skapet kan bare garante-res hvis skapet kobles til et forskriftsmessig installert jordingssystem. Det er meget viktig at denne grunnleggende sikkerhetsforutsetning-en finnes. La eventuelt fagfolk kontrollere husinstallasjonen.

Produsenten kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning (f.eks. elektrisk støt).

▶ Installasjon, vedlikehold og reparasjoner skal bare utføres av kvalifiserte fagfolk.

Installasjon, vedlikehold eller reparasjoner utført av ukyndige kan føre til betydelig fare for brukeren, som produsenten ikke er ansvarlig for.

Reparasjon av skapet i garantitiden skal kun foretas av service-folk som er autorisert av Miele, ellers gjelder ikke noe garantiansvar ved påfølgende skader.

Ved installasjon, vedlikehold og reparasjoner, skal skapet kobles fra el-nettet. Skapet er koblet fra el-nettet bare når en av disse betingelsene er oppfylt:

Ta tak i støpselet, ikke i tilkoblingsledningen for å skille apparatet fra nettet.

- Sikringen i husinstallasjonen er koblet ut.

Defekte deler skal kun skiftes ut med originale Miele-reservedeler. Kun for disse delene kan vi garantere at de sikkerhetskravene vi stiller til våre apparater blir oppfylt.

Apparatet må ikke brukes på ikke-stasjonære oppstillingssteder (f.eks. skip).

Bruk

Ikke berør frysevarer med våte hender. Hendene kan fryse fast. Fare for skade!

Putt aldri isbiter og ispinner, spesielt saftis, i munnen like etter at de er tatt ut av frysesonen.

På grunn av den meget lave temperaturen i frysevarene kan leppene eller tungen fryse fast. Fare for skade!

Frys ikke inn igjen matvarer som er helt eller delvis tint. Bruk varene så snart som mulig, ellers taper de næringsverdi og blir ødelagt. Tinte matvarer kan fryses inn igjen hvis de kokes eller stekes først.

Ikke oppbevar eksplosive stoffer og ikke produkter med brennba-re drivgasser (f.eks. spraybokser) i skapet. Når termostaten kobler seg inn, kan det oppstå gnister, som kan få brennbare blandinger til å eksplodere.

Ikke bruk elektriske apparater i skapet (f.eks. for produksjon av softis). Det kan oppstå gnister. Fare for eksplosjon.

Drikkevarer med høyt alkoholinnhold må stå loddrett i kjølesonen og være absolutt tett lukket.

Eksplosjonsfare!

Bokser og flasker med kullsyreholdige drikker eller med væsker som kan fryse, må ikke oppbevares i frysesonen. Boksene eller flaskene kan eksplodere.

Stor fare for skade!

Hvis du legger flasker til hurtigkjøling i frysesonen, må du ta dem ut igjen senest etter en time. Flaskene kan eksplodere. Stor fare for skade!

Hvis du spiser matvarer som har vært lagret for lenge, er det fare for matforgiftning.

Lagringstiden avhenger av flere faktorer, f.eks. ferskhet, kvalitet og lagringstemperatur. Følg anvisningene fra matvareprodusenten angående lagring og holdbarhet!

Bruk ikke spisse eller skarpe gjenstander for å

- fjerne rim- og islag,

- løsne fastfryste isskåler og matvarer.

De skader kjøleelementene, og skapet blir ødelagt.

Ikke sett elektriske varmeapparater eller tennrør inn i skapet for å rime det av.

Kunststoffet blir skadet.

Ikke bruk tinespray eller isfjerner.

Disse kan utvikle eksplosive gasser, inneholde løsnings- eller drivmidler som skader kunststoffet, eller de kan være helsefarlige.

Ikke bruk olje eller fett på dørpakningen. Det kan gjøre den porøs med tiden.
Hvis du oppbevarer matvarer som inneholder fett eller olje i skap-et eller i skapdøren, pass på at evt. fett eller olje som renner ut, ikke kommer i berøring med kunststoffdeler i skapet.

Det kan oppstå spenningssprekker i kunststoffet, slik at kunststoffet brister eller får rifter.

Ikke dekk til skapets ventilasjonsgitre.

Da blir ikke problemfri luftføring sikret. Strømforbruket stiger, og det kan oppstå skader på deler.

Skapet er konstruert for en bestemt klimaklasse (romtemperatu-område), og grensene for denne må overholdes. Klimaklassen står på typeskiltet innvendig i skapet.

En lavere romtemperatur fører til lengre stillstandsperiode for kjølemaskinen, slik at skapet ikke kan holde nødvendig temperatur.

Damprenser må absolutt ikke brukes til avriming og rengjøring av skapet.

Dampen kan trenge inn til strømførende deler i skapet og forårsake kortslutning.

For skap i rustfritt stål gjelder:

Ikke kleb post-it-lapper (selvklebende notatlapper), transparent tape, maskeringstape eller andre klebemidler på dørens belagte overflate.

Da blir belegget skadet og mister sin beskyttende virkning mot smuss.

Overflatebelegget på døren er ømfintlig for riper.

Selv kjøleskapsmagneter kan forårsake riper.

Kassering av skapet

▶ ∅delegg låsen på det gamle skapet før du kaster det.

Da forhindrer du at lekende barn kan bli stengt inne i skapet og komme i livsfare.

Ikke ødelegg deler av kuldekretsløpet, f.eks. ved å

- stikke hull på fordamperens kjølemediumkanaler.

- brekke av rør.

- skrape av overflatebelegg.

Kjølemedium som spruter ut, kan skade øynene!

	Normalt energiforbruk	∅kt energiforbruk
Oppstilling/vedlikehold	I ventilerte rom. I lukkede,	ikke ventilerte rom.
	Beskyttet mot direkte sollys.	Ved direkte sollys.
	Ikke ved siden av en varme-kilde (varmeelement, ovn).	Ved siden av en varmekilde (varmeelement, ovn).
	Ved ideell romtemperatur rundt 20 °C.	Ved høy romtemperatur.
	Ikke dekk til ventilasjonsare-alene og fjern støv regel-messig.	Ved tildekkede eller støvete ventilasjonsarealer.
	Fjern støv fra kompressoren og metallgitteret (varmeut-veksleren) på baksiden av skapet minst en gang i året.	Ved støv på kompressoren og metallgitteret (varmeut-veksleren).
Temperatur-innstilling	Kjølesone 4 til 5 °C	Ved lav temperaturinnstilling:Jo lavere temperatur i kjøle-/frysesonen, desto høy-ere energiforbruk!
	Frysesone -18 °C

	Normalt energiforbruk	∅kt energiforbruk
Bruk	Plassering av skuffer, hyller og oppbevaringssteder som ved levering.
	Åpne døren så kort tid som mulig kun ved behov.Plasser matvarene godt sortert.	Hyppig og langvarig døråpning fører til kuldetap og at varm omgivelsesluft strømmer inn. Skapet forsøker å kjøle ned, og driftstiden for kompressoren øker.
	Ta med kjølebag når du handler, og sett maten raskt inn i skapet.Sett mat som er tatt ut av ska-pet raskt inn igjen, før den blir for varm.La varm mat og drikke av-kjøles utenfor apparatet.	Varm mat og mat som har fått romtemperatur tar med seg varme inn i skapet.Skapet forsøker å kjøle ned og driftstiden til kompressoren øker.
	Plasser matvarene godt emballert eller godt tildekket.	Fordampning og kondensering av væsker i kjø-lesonen gir tapt kjøleeffekt.
	Legg frysevarene til tining i kjølesonen.
	Ikke overfyll hyllene/skuffene, luften må kunne sirkulere.

Før første gangs bruk

Beskyttelsesfolie

Listene av rustfritt stål er utstyrt med en beskyttelsesfolie.

For noen skap er døren i rustfritt stål, eventuelt også sideveggene, utstyrt med en beskyttelsesfolie.

■ Ikke ta av beskyttelsesfolien før skap-et er plassert der det skal stå.

Rengjøring

■ Rengjør skapet innvendig. Rengjør også tilbehøret. Bruk lunkent vann. Tørk med en klut etterpå.

Innkobling av skapet

Med hovedtasten på høyre side kan du koble inn kjøle- og frysesonen samtidig. Dette er også mulig med den venstre på-tasten.

■ Trykk hovedtasten på høyre side.

Temperaturindikatoren for kjølesonen viser innstilt temperatur. Temperaturindikatoren for frysesonen og kontrollampen for varselsignal-tasten blinker, til temperaturen i frysesonen er kald nok.

Skapet begynner å kjøle, og det innvendige lyset i kjølesonen lyser når døren åpnes.

For at temperaturen skal bli lav nok, la skapet forhåndskjøle i noen timer før du legger inn matvarer første gang.

Ikke legg matvarer i frysesonen før temperaturen er min. -18 °C.

Utkobling av skapet

■ Hold hovedtasten på høyre side inne, til temperaturindikatorene slokner.

Det innvendige lyset slokner og kjølingen kobles ut.

Separat utkobling av kjølesonen

Temperaturindikatoren for frysesonen fortsetter å lyse.

Innkobling av kjølesonen igjen

■ Trykk på/av-tasten på venstre side.

Temperaturindikatoren for kjølesonen lyser. Kjølesonen begynner å kjøle, og det innvendige lyset tennes når døren åpnes.

Ved lengre fravær

Hvis du ikke skal bruke skapet på lenge,

■ koble ut skapet,

■ trekk ut støpselet eller koble ut sikringen i husinstallasjonen,

■ rengjør skapet, og

■ la skapdørene stå på gløtt, for å unngå luktdannelse.

Hvis skapet blir koblet ut ved lengre fravær, men ikke rengjort, er det fare for muggdannelse hvis dørene er lukket.

Riktig temperaturinnstilling er meget viktig for lagring av matvarene. På grunn av mikroorganismer ødelegges matvarene raskt, men dette kan forhindres eller forsinkes med riktig lagrings-temperatur. Temperaturen påvirker mikroorganismenes veksthastighet. Med synkende temperatur blir disse prosessene langsommere.

Temperaturen i skapet stiger,

• jo oftere og lenger skapdøren blir åpnet,
• jo mer matvarer som blir lagret,
• jo varmere de matvarene som nettopp er lagt inn er,
  – jo høyere skapets omgivelsestemperatur er.
  Skapet er konstruert for en bestemt klimaklasse (romtemperaturområde), og grensene for denne må overhol- des.

... i kjølesonen

For å fryse inn ferske matvarer og lagre matvarer over lang tid, er en temperatur på -18 °C nødvendig. Ved denne temperaturen er mikroorganismenes vekst i stor grad innstilt. Så snart temperaturen stiger over -10 °C, begynner nedbrytningen på grunn av mikroorganismene, matvarene blir mindre holdbare. Derfor må matvarer som er helt eller delvis tint, ikke fryses inn igjen før de er bearbeidet (kokt eller stekt). På grunn av de høye temperaturene blir de fleste mikroorganismer tilintetgjort.

Innstilling av temperaturen

Temperaturen i kjøle- og frysesonen kan endres med tasten for temperatur-innstilling.

Ved første gangs trykking blinker den temperaturen som sist ble innstilt.

Deretter endres temperaturverdien fortløpende; når den høyeste innstillingen er nådd, starter den laveste innstillingen igjen.

Den nye temperaturverdien som er valgt, blir innstilt etter kort tid.

Den innstilte kjølesonetemperaturen lyser.

Den innstilte frysesonetemperaturen blinker helt til temperaturen er nädd.

Temperaturen for kjøle- og frysesonen kan innstilles litt lavere innenfor de temperaturområdene som vises.

Denne innstillingsmuligheten vises i følgende eksempel:

Mellom -15 og -18 °C skal temperaturen i frysesonen innstilles litt lavere:

■ Trykk så mange ganger på tasten for innstilling av temperaturen, at -15 °C vises på temperaturindikatoren.
■ Hold tasten for innstilling av temperaturen inne i ca. 5 sekunder til.

Den laveste temperaturinnstillingen innenfor dette lille temperaturområdet er innstilt. Dette vises imidlertid ikke på temperaturindikatoren.

Temperaturindikator

Temperaturindikatoren på betjeningspanelet viser alltid ønsket temperatur.

Mulige innstillingsverdier for temperaturen

Temperaturen kan innstilles:

• fra 1 °C til 9 °C i kjølesonen.
• fra -15 °C til -32 °C i frysesonen.

Om den laveste temperaturen nås, er avhengig av oppstillingssted og omgivelsestemperatur. Ved høy omgivelsestemperatur er det ikke sikkert at den laveste temperaturen nås.

Dette kortvarige kuldetapet utgjør ingen risiko, hvis det har oppstått som fölge av at

• skapdørene har blitt stående lenge åpne, f.eks. hvis du har tatt ut eller lagt inn en stor mengde matvarer,
• du fryser inn ferske matvarer.

Hvis det over lengre tid er varmere enn -18 °C i frysesonen, kontroller om frysevarene er helt eller delvis tint. Hvis det er tilfelle, må du bruke disse varene så raskt som mulig!

Skapet er utstyrt med et varselsystem, for at temperaturen i frysesonen ikke skal kunne stige ubemerket og for å for-hindre energitap ved åpne dører.

Innkobling av varselsystemet

Når skapet registrerer at et temperaturområde er for varmt, er avhengig av den innstilte temperaturen.

• hvis det ved innlegging eller uttaking av frysevarer strømmer inn for mye varmt luft.
• du fryser inn en større mengde matvarer.
• etter et strømbrudd.

Hvis det over lengre tid er varmere enn - 18 °C i frysesonen, kontroller om frysevarene er helt eller delvis tint. Hvis det er tilfelle, må du bruke disse varene så raskt som mulig!

Når innstilt temperatur i frysesonen igjen er nådd, stanser varselsignalet og temperaturindikatoren og kontrollampen for varselsignalet lyser konstant.

Døralarm

Hvis en av dørene står åpen lenger enn ca. 60 sekunder, høres en varseltone.

Når døren lukkes igjen, stanser varseltonen.

Utkobling av varselsignalet

Hvis varselsignalet er forstyrrende, kan du koble det ut før det stanser av seg selv.

■ Trykk av-tasten for varselsignalet.

Varselsignalet stanser.

Temperaturindikatoren og kon- trollampen for varselsignalet blinker helt til alarmtilstanden er over.

Funksjon SuperFrost

For å fryse inn matvarer optimalt, må du før innfrysingen av ferske matvarer koble inn SuperFrost.

Da fryses matvarene raskt, og næringsverdi, vitaminer, utseende og smak bevares.

Unntak:

• når du legger inn fryste matvarer.
• når du legger inn bare inntil 2 kg matvarer pr. dag.

Innkobling av SuperFrost

SuperFrost må kobles inn 6 timer før varene legges inn for frying. Hvis den maksimale frysekapasiteten skal utnyttes, må SuperFrost kobles inn 24 timer på forhånd!

■ Trykk SuperFrost-tasten, slik at kontrollampen lyser.

Temperaturen i skapet synker, da skapet arbeider med størst mulig kjøleeffekt.

Utkobling av SuperFrost

SuperFrost-funksjonen kobler seg automatisk ut etter ca. 65 timer. Kontrollampen slokner og skapet arbeider igjen med normal kjøleeffekt.

For å spare energi, kan du selv koble ut SuperFrost-funksjonen, så snart en konstant frysesonetemperatur på minst -18 °C er nådd i frysesonen.

■ Trykk SuperFrost-tasten, slik at kontrollampen slokner.

Kjølingen i skapet arbeider igjen med normal effekt.

DynaCool

Uten den dynamiske kjølingen (DynaCool) oppstår det forskjellige kuldesoner i kjølesonen på grunn av den naturlige luftsirkulasjonen (den kalde, tunge luften synker til det nederste området). Ta hensyn til dette når du lagrer matvarene (se kapittel "God utnyttelse av kjølesonen").

Hvis du derimot i blant skal lagre en stor mengde av samme type matvare (f.eks. til et selskap), kan du få en relativ jevn temperaturfordeling over alle hyllene med den dynamiske kjølingen, slik at alle matvarene i kjølesonen kjøles omtrent like mye.

Temperaturen kan fortsatt innstilles med temperaturvelgeren.

Den dynamiske kjølingen bør dessuten kobles inn ved

• høy romtemperatur (fra ca. 30 °C) og
• høy luftfuktighet.

Innkobling av dynamisk kjøling

■ Trykk tasten for den dynamiske kjølingen, slik at kontrollampen lyser.

Pass på at ventilatoråpningen på bakveggen ikke er tildekket. Da er ikke jevn temperaturfordeling sikret.

Utkobling av dynamisk kjøling

Da energiforbruket øker litt når den dynamiske kjølingen er innkoblet, bør du koble ut den dynamiske kjølingen igjen ved normale betingelser.

■ Trykk tasten for den dynamiske kjølingen ⚙, slik at kontrollampen slokner.

Når døren er åpen, kobler viften seg automatisk og midlertidig ut!

Forskjellige kjøleområder

På grunn av den naturlige luftsirkulasjonen, blir det forskjellige temperaturområder i kjølesonen. Den kalde, tunge luften synker til det nederste området i kjølesonen. Utnytt de forskjellige kuldesonene när du legger inn matvarer!

Dette er et skap med dynamisk kjø- ling, og temperaturen i skapet blir jevn når ventilatoren er i gang. Det er derfor ikke så stor forskjell på de for- skjellige kuldesonene.

Varmeste område

Det varmeste området i kjølesonen er i det fremre området helt øverst, og helt øverst i skapdøren. Bruk disse områdene f.eks. til oppbevaring av smør, slik at det holder seg smøremykt og for ost, slik at den beholder sin aroma.

Kaldeste område

Det kaldeste området i kjølesonen er direkte over frukt- og grønnnsakskuffen(e) (avhengig av modell) og ved bakveggen.

Bruk disse områdene for alle ømfintlige og lettbedervelige matvarer, f.eks.:

• fisk, kjøtt, fugl
• pølsevarer, ferdigretter,
• egg- eller fløteretter / -bakst
• fersk pasta, kake-, pizza-, quichedeig,
• råmelksost og andre råmelksprodukter,
• foliepakkede ferdiggrønnsaker og generelt alle ferske matvarer med en minste holdbarhetsdato som gjelder en oppbevaringstemperatur på minst 4 °C.

Ikke oppbevar eksplosive stoffer og ikke produkter med brennbare drivgasser (f.eks. spraybokser) i skapet. Eksplosjonsfare!

Drikkevarer med høy alkoholprosent må plasseres loddrett i skapet og være absolutt tett lukket.

Hvis du oppbevarer matvarer som inneholder fett eller olje i kjøleskapet eller i kjøleskapsdøren, pass på at evt. fett eller olje som renner ut, ikke kommer i berøring med kunststoffdeler i skapet.

Det kan oppstå spenningssprekker i kunststoffet, slik at kunststoffet brister eller får rifter.

Ikke dekk til ventilatoren på bakveggen – den er viktig for kjøleefekten!

Matvarer som er uegnet for oppbevaring i kjøleskap

Ikke alle matvarer egner seg for oppbevaring ved temperaturer under 5 °C, fordi de er kuldeømfintlige. Avhengig av matvare, kan utseende, konsistens, smak og/eller vitamininnhold endre seg ved for kald lagring.

– Frukt som skal ettermodnes

– Auberginer, agurk, poteter, paprika, tomater, squash

- Fast ost (Parmesan)

Hva du bør passe på allerede när du kjøper matvarene

Den viktigste forutsetningen for matvarenes holdbarhet, er at de er så ferske som mulig når de legges inn skapet.

Dette er av avgjørende betydning for holdbarheten.

Ta hensyn til holdbarhetsdatoen og riktig lagringstemperatur.

Kjølekjeden skal helst ikke avbrytes.

Pass f.eks. på at matvarene ikke blir liggende for lenge i en varm bil.

Tips: Ta med en kjølebag når du handler og legg deretter matvarene i kjøleskapet med en gang.

Riktig oppbevaring av matvarer

Oppbevar matvarene tildekket eller godt innpakket. Da unngås luktopptak, uttørking av matvarene og overføring av eventuelle bakterier. Det er spesielt viktig ved matvarer fra dyreriket.

Ved riktig temperaturinnstilling og god hygiene kan matens holdbarhet forlenges betydelig.

Frukt og grønnsaker

Frukt og grønnsaker kan oppbevares uinnpakket i frukt- og grønnsakskuffen (avhengig av modell).

Proteinrike matvarer

Vær oppmerksom på at proteinrike matvarer blir raskere ødelagt.

Det betyr at skalldyr og krepsdyr blir raskere ødelagt enn fisk, og fisk blir raskere ødelagt enn kjøtt.

Innredning

Flytting av hyller

Hyllene i kjølesonen kan flyttes, alt etter høyden på kjølevarene.

■ Løft opp hyllen, trekk den litt forover, løft den med utsparingen over holderne og flytt den oppover eller nedover.

Den bakre kanten på hyllen må peke oppover, slik at matvarene ikke kommer inntil bakveggen og fryser fast.

Hyllene er sikret med uttrekksstoppere, slik at de ikke skal kunne trekkes ut utilsiktet.

Delt hylle

For at høye varer, f.eks. høye flasker eller beholdere, skal kunne stå, er det en delt hylle, hvor den fremre delen kan skyves forsiktig inn under den bakre delen.

■ Trykk den bakre halve glassplaten litt oppover fra undersiden.

■ Løft samtidig den fremre halve glassplaten litt foran og skyv den forsiktig inn under den bakre halvdelen.

For å flytte den delte hyllen,

■ ta ut begge de halve glassplatene,

■ sett begge festelistene i ønsket høyde på venstre og høyre side på holderne.

■ skyv glassplatene inn etter hverandre.

Frukt- og grønnsakskuffer på hjul

Frukt- og grønnsakskuffene på hjul kan trekkes helt ut av skapet når du skal legge inn/ta ut matvarer. Hjulplatene kan tas ut for rengjøring.

Flytting av serveringsbrett / flaskehylle

■ Ta hyllen oppover ut av stålrammen.
■ Skyv stålrammen oppover og ta den ut fremover.
■ Sett stålrammen inn igjen på ønsket sted. Pass på at den er trykket ordentlig fast på forhøyningene.

• Noen stålrammer er enklere å ta ut og sette inn, hvis du tar tak i rammen og den bakre kanten og trekker oppover.
  ■ Sett hyllen i stålrammen.

Hyllene kan tas helt ut av serveringsbrettet for innsetting/uttaking av matvarer.

De kan også settes direkte på bordet for servering.

Universalboks

Universalboksen kan brukes både til oppbevaring og servering av mat.

Hvis du vil bruke universalboksen til servering av mat,

■ sett den lave skålen ② i stålrammen og bruk den dype skålen som lokk ①.

Slik kan universalboksen tas komplett ut av holderen for servering, og settes direkte på bordet sammen med maten.

Flytting av flaskestøtte

Flaskestøtten kan flyttes mot høyre eller venstre, slik at flaskene holdes på plass när døren åpnes og lukkes.

Flaskestøtten kan (f.eks. for rengjøring) tas helt ut:

■ Skyv den fremre kanten på flaskestøtten opp ta ut flaskestøtten.

Maksimal frysekapasitet

For at matvarene skal gjennomfryses til kjernen så raskt som mulig, må den maksimale frysekapasiteten ikke overskrides. Den maksimale frysekapasiteten i løpet av 24 timer finner du på type-skiltet "Frysekapasitet ...kg/24 h".

Den maksimale frysekapasiteten som er angitt på typeskiltet er fastslått iht. normen DIN EN ISO 15502.

Hva skjer när ferske matvarer fryses inn?

Ferske matvarer må gjennomfryses så raskt som mulig for å beholde næringsverdi, vitaminer, utseende og smak.

Jo langsommere matvarene gjennomfryses, desto mer væske siver ut av hver enkelt celle og inn i mellomrommene. Cellene krymper.

Ved tining kan bare en del av væsken som rant ut tidligere, renne inn i cellene igjen.

I praksis betyr dette at det oppstår et større safttap i matvaren. Dette ser du ved at det dannes en stor dam rundt matvaren når den tiner.

Hvis matvaren er raskt gjennomfryst, har cellevæsken mindre tid til å sive ut av cellene og inn i mellomrommene.

Cellene krymper betydelig mindre.

Ved tiningen kan den lille mengden væske som hadde rent inn i mellom-rommene, renne tilbake til cellene, slik at safttapet blir meget lite. Det dannes bare en liten dam!

Lagring av ferdig frysemat

Hvis du vil lagre ferdig frysemat, kontroller allerede når du kjøper maten i forretningen

- om emballasjen er skadet,

- holdbarhetsdatoen og

- temperaturen i salgsdisken. Hvis det er varmere enn -18 °C i disken, blir matens holdbarhet redusert.

Ikke frys inn igjen en vare som er helt eller delvis tint. Først etter at ma- ten er bearbeidet (kokt eller stekt), kan du fryse den på nytt.

Matvarer som du fryser inn selv

Bruk bare ferske og feilfrie matvarer!

Noen råd for frying av matvarer

- Egnet for frying:

Ferskt kjøtt, fugl, vilt, fisk, grønnsaker, urter, rå frukt, meieriprodukter, bakervarer, matrester, eggeplomme, eggehvite og mange ferdigretter.
Druer, bladsalat, reddiker, rømme, majones, hele egg med skall, løk, hele rå epler og pærer.
- For at farge, smak, aroma og vitamin C skal beholdes, bør grønnsaker og frukt forvelles før innfrysingen. Legg grønnsakene porsjonsvis i kokende vann i 2 - 3 minutter. Ta opp grønnsakene og kjøl dem raskt i kaldt vann. La vannet renne av.
- Magert kjøtt egner seg bedre til frysing enn fett kjøtt og kan oppbevares vesentlig lenger.
- Legg plastfolie mellom koteletter, biffer, snitsler osv. Da unngår du at va-rene fryser sammen til en blokk.
- Rå matvarer og forvellede grønnsaker skal ikke krydres og saltes før frying, ferdige retter kan krydres og saltes lett. En del krydder forandrør smaksstyrke ved frying.
- Avkjøl varm mat eller drikke før frysing, for å forhindre at allerede fryste matvarer begynner å tine og for å unngå økt strømforbruk.

Innpakking

■ Frys inn maten i porsjoner.

Egnet emballasje

• plastfolie
• rørformet folie av polyetylen
• aluminiumsfolie
• frysebokser

Uegnet emballasje

• pakkepapir
• pergamentpapir
• cellofan
• søppelposer
• brukte bæreposer

■ Trykk luften ut av emballasjen.
■ Lukk pakningen tett med

- gummiringer

- kunststoff-klips

- hyssing eller

- kuldebestandig tape.

Poser og rørformet folie av polyetylen kan du også sveise med et folie-sveiseapparat.

■ Merk pakningen med innhold og innfrysingsdato.

Før innleggingen

■ Hvis du skal legge inn en større mengde enn 2 kg ferske matvarer, koble inn funksjonen SuperFrost en stund før du legger inn maten (se "Bruk av SuperFrost"). Da får de matvarene som allerede er lagt inn en kuldereserve.

Innlegging

Følgende maksimale mengder må overholdes:

- Fryseskuff = 25 kg

- Glassplate = 35 kg

Matvarer som skal fryses, må ikke berøre allerede fryste varer, da kan disse begynne å tine.

■ Legg inn tørre pakninger, for å unngå at varene fryser sammen eller fryser fast.

– Små frysemengder

Frys inn matvarene i de øvre fryseskuffene.

■ Legg frysevarene spredt utover på bunnen i fryseskuffene, slik at varene gjennomfryses til kjernen så raskt som mulig.

Vær oppmerksom på dette når du tar ut fryseskuffer:

Hvis du legger mat på glassplaten, pass på at vifteåpningen på skapets bakvegg ikke blir tildekket. Den er viktig for problemfri funksjon og et normalt energiforbruk!

- Maksimal frysemengde (se type-skiltet)

■ Ta ut de øvre fryseskuffene.

■ Legg maten spredt utover på de øvre glassplatene, slik at maten gjennom-fryses til kjernen så raskt som mulig.

Etter innfrysingen:

■ Legg den fryste maten i fryseskuffen og sett den inn igjen.

- Store frysevarer

Hvis du skal legge inn store frysevarer, f.eks. kalkun eller vilt, kan du ta ut glassplatene mellom fryseskuffene.

■ Ta ut de øvre fryseskuffene, løft glassplatene litt opp og trekk dem fremover!

Frysekalender

Frysekalenderen på fryseskuffene viser vanlig lagringstid i måneder, for forskjellige matvarer som legges ferske inn for frying.

Lagringstiden på pakken er avgjørende for resultatet.

2 - 3 måneder:

Svinekjøtt, kalvekjøtt, fugl

10 - 12 måneder:

Oksekjøtt, frukt, grønnsaker

Tining av frysevarer

Frysevarer kan du tine

• i mikrobølgeovn,
• i stekeovn med "Varmluft" eller "Tining",
• ved romtemperatur,
• i kjøleskapet (kulden som avgis brukes til å kjøle matvarene),
• i dampkokeren.

Flate kjøtt- og fiskestykker kan legges halvtinte i varm stekepanne.

Kjøtt- og fiskestykker (f.eks. kjøttdeig, kylling, fiskefilet) må tines uten at de kommer i kontakt med andre matvarer. Samle opp væsken som renner ut under tining, og kast den.

Grønnsaker kan vanligvis legges frosne i kokende vann eller dampes i varmt fett. Koketiden er noe kortere enn for ferske grønnsaker.

Ikke frys inn igjen varer som er helt eller delvis tint. Først etter at du har bearbeidet matvarene (koking eller steking), kan du fryse dem på nytt.

Tilberedning av isbiter

■ Fyll isskålen inntil tre fjerdedel full med vann og sett den på bunnen i en fryseskuff.
■ Hvis isskålen fryser fast, kan du løsne den med f.eks. et skjeskaft.
■ Isbitene løsner lett hvis du holder skålen litt under rennende vann.

Hurtigkjøling av drikker

Bokser og flasker med kullsyreholdige drikker eller med væsker som kan fryse, må ikke oppbevares i fryseskapet. Bok- sene eller flaskene kan eksplodere.

Flasker (kun med drikke uten kullsyre) som du legger til hurtigkjøling i fryse-skapet, må tas ut igjen senest etter 1 time, ellers kan de eksplodere!

Kjølesone

Kjølesonen avrimes automatisk.

Mens kjølemaskinen går, kan det avhengig av funksjonen dannes rim og vanndråper på bakveggen i kjølesonen. Dette behøver du ikke fjerne. Det for-damper automatisk ved hjelp av var-men fra kjølemaskinen.

Avrimingsvannet renner via en renne og gjennom et avløpsrør inn i et fordampningssystem på baksiden av skapet.

Pass på at avrimingsvannet alltid kan renne ut uhindret. Hold rennen og avløpsrøret for avrimingsvannet rene.

Frysesone

Apparatet er utstyrt med et "NoFrost"-system, som gjør at apparatet blir avrimet automatisk.

Oppstått fuktighet avsettes på fordamperen, blir avrimet fra tid til annen og fordamper.

På grunn av den automatiske avrimingen holder frysesonen seg alltid isfri. Dette spesielle systemet gjør at matvarene ikke begynner å tine!

Det må ikke renne vaskevann gjennom avløpshullet for avrimingsvann.

Ikke bruk damprenser. Dampen kan trenge inn til strømførende deler i skapet og utløse en kortslutning.

For pleie av de rustfrie stålflatene i skapet, bruk Mieles pleiemiddel for rustfritt stål (kan skaffes hos Mieles deleavdeling).

Det inneholder stoffer som er skånsomme mot materialet og, sammenlignet med et rengjøringsmiddel for rustfritt stål, innholder det ingen polerstoffer. Da fjernes flekkene skånsomt, og ved hver bruk dannes det en vann- og smussavvisende beskyttelsesfilm.

For å unngå skader på overflatene, ikke bruk

• rengjøringsmidler som inneholder soda, alkali, ammoniakk, syre eller klorid,
• kalkløsende rengjøringsmidler,
• skurende rengjøringsmidler, f.eks. skurepulver, skuremelk, universalstein,
• løsemiddelholdige rengjøringsmidler,
  – rengjøringsmidler for rustfritt stål,
• maskinoppvaskmiddel,
• stekeovnsspray,
  – rengjøringsmiddel for glass,
  – harde, skrubbende svamper og børster, f.eks. grytesvamper,
• skarpe metallskraper!

Før rengjøringen

■Koble ut skapet.
■ Trekk ut støpselet eller koble ut sikringen i husinstallasjonen.
■ Ta matvarene ut av skapet og oppbevar dem på et kjølig sted.
■ Ta ut alle uttakbare deler for rengjøring.

■ For å rengjøre flaskehyllen og serveringsbrettene i døren, må du ta hyllene ut av stålrammene.

Gå frem på følgende måte, for å fjerne stållisten fra lokket til smør- og osterommet (øverst i døren):

■ Ta smør- og osterommet helt ut.
■ Åpne lokket til smør- og osterommet.

Stålkanten er spent over lokket og må løsnes med kraft.

■ Løsne stålkanten fra siden av lokket som vist på tegningen (1.).
■ Trykk de hvite plastknappene ut av hullene (2.).
■ Fest stållisten på lokket igjen i omvendt rekkefølgen etter rengjøringen.

Innerrom, tilbehør

■ Rengjør skapet regelmessig, minst 1 gang i måneden.

Lunkent vann med litt håndoppvaskmiddel er egnet til rengjøring.

Følgende deler kan vaskes i oppvaskmaskinen:

• smørboksen, eggholderen, isbitskålen (alt avhengig av modell)
• flaske- og de andre hyllene i døren (uten stålrammer)
• smør- og osterommet (uten stållist)

Oppvaskprogrammet må ikke ha høyere temperatur enn 55 °C! Kunststoffdeler kan bli misfarget i oppvaskmaskinen, hvis de kommer i kontakt med naturfargestoffer, f.eks. fra gulrøtter, tomater og ketchup. Disse misfargingene påvirker ikke delenes stabilitet.

■ Rengjør hyllene og skuffene inne i skapet for hånd, disse delene kan ikke vaskes i oppvaskmaskinen!
■ Rengjør rennen og avløpshullet for avrimingsvann ofte med en vattpinne eller lignende, slik at avrimingsvannet alltid kan renne uhindret ut.

■ Vask innerrommet og tilbehøret med rent vann etter rengjøringen og tørk alt med en klut.
La skapdøren stå åpen en kort stund.
■ Flekker kan fjernes med Miele pleiemiddel for rustfritt stål.
■ Puss stållistene og stålrammene etter hver rengjøring med Mieles pleiemiddel for rustfritt stål.
Det beskytter stålflatene og forhindrer raskt tilsmussing igjen!

Dør, sidevegger

Fjern helst flekker fra døren og sideveggene omgående. Hvis flekkene får sitte lenge, kan de under visse omstendigheter bli umulige å fjerne og overflatene kan bli misfarget eller forandret.

Alle overflatene er ømfintlige for riper. Alle overflatene kan bli misfarget eller forandret hvis de kommer i kontakt med uegnede rengjøringsmidler.

■ Rengjør overflaten med en ren svampklut, håndoppvaskmiddel og varmt vann.
Du kan også bruke en ren, fuktig mikrofiberklut uten rengjøringsmiddel.
■ Vask over med rent vann til slutt og tørk alt med en myk klut.

I tillegg gjelder følgende for skap i rustfritt stål:

- Dør

Skapdørene er foredlet med et høyverdig overflatebelegg. Det be-skytter mot smuss og letter rengjøring-en.

På skapdørene må du ikke bruke – rengjøringsmidler for rustfritt stål: Belegget blir skadet! – Miele pleiemiddel for rustfritt stål: Det vil bli synlige striper!

- Sidevegger

■ Flekker fjernes med Miele pleiemiddel for rustfritt stål.
■ Puss sideveggene med Miele pleie-middel for rustfritt stål etter hver rengjøring.
Ved hver bruk dannes det en vann- og smussavvisende beskyttelsesfilm. Det beskytter de rustfrie stålflatene og forhindrer rask tilsmussing igjen!

Ventilasjonsarealer

■ Rengjør ventilasjonsarealene regelmessig med en børste eller støvsuger. Støvlag øker energiforbruket.

Dørpakning

Ikke bruk olje eller fett på dørpakningen. Det vil gjøre den porøs med tiden.

Rengjør dørpakningen regelmessig med rent vann og tørk den grundig med en klut.

Bakside - metallgitter

Metallgitteret på baksiden av apparatet (varmeutveksleren) må støvsuges minst en gang i året. Støvlag øker energiforbruket!

Pass på ved rengjøring av metallgitteret, at ingen kabler eller andre deler blir revet av, bøyd eller skadet.

Etter rengjøringen

■ Sett alle delene inn i kjølesonen.
■ Legg matvarene inn i kjølesonen.
■ Koble skapet til igjen og slå det på.
■ Koble inn funksjonen SuperFrost, slik at frysesonen blir raskt kald.
■ Skyv fryseskuffene med frysevarene inn i skapet, så snart temperaturen er lav nok.
■ Så snart en konstant frysesonetemperatur på minst -18 °C er nädd, kan du koble ut SuperFrost

Reparasjoner på elektriske apparat- er skal bare utføres av fagfolk. Hvis ukyndige reparerer apparatene, kan det oppstå betydelig fare for bru- keren.

Skapet kjøler ikke

■ Undersøk om skapet er skrudd på. Temperaturindikatoren skal lyse.
■ Undersøk om støpselet sitter ordentlig fast i stikkontakten.
■ Undersøk om sikringen i husinstallasjonen er utløst, det kan være noe feil ved dette skapet, spenningen i huset eller et annet apparat. Tilkall elektro-fagfolk eller Miele service.

Det er for kaldt i kjøle- hhv. frysesonen

■ Innstill en høyere temperatur.
■ SuperFrost er fortsatt innkoblet, og kontrollampen lyser. SuperFrost kobles automatisk ut etter 65 timer.
■ Undersøk om skapdørene er skikkelig lukket.
■ Har du lagt inn en stor mengde matvarer samtidig til frying?
Da går kjølemaskinen veldig lenge, og temperaturen i kjølesonen synker automatisk.

Kjølemaskinen kobles inn oftere enn vanlig, og innkoblingstiden øker

■ Undersøk om ventilasjonsgitrene er stengt eller støvete.
■ Undersøk om metallgitteret (varmeutveksler) på baksiden av skapet er støvete.
■ Skapdørene er blitt åpnet ofte, eller det er lagt inn store mengder ferske varer til frying.
■ Undersøk om dørene kan lukkes ordentlig.

Frysevarene tiner, fordi det er for varmt i frysesonen

■ Er romtemperaturen lavere enn den temperaturen skapet er bestemt for?

∅k romtemperaturen.

Kjølemaskinen kobles inn sjeldnere hvis temperaturen i rommet er for lav. Derfor kan det bli for varmt i frysesonen.

Frysevarene er fastfryste

Løsne frysevarene med en stump gjenstand, f.eks. med et skjeskaft.

Døren til frysesonen lar seg ikke åpne flere ganger etter hverandre

Det er ingen feil. På grunn av sugeeffekten kan døren først åpnes etter en stund hvis du ikke bruker makt.

Et varselsignal høres

En skapdør har stått åpen lenger enn ca. 60 sekunder!

■ Lukk skapdøren!

Varselsignalet høres og temperatur-indikatoren for frysesonen blinker

Frysesonen er, avhengig av innstilt temperatur for varm, fordi

■ frysesonedøren er blitt åpnet ofte eller en stor mengde ferske matvarer er lagt inn for frying.
■ ventilasjonsgitrene er tildekket.

Når feilen er rettet, lyser temperaturindikatoren for frysesonen konstant og var-selsignalet stanser.

Kontrollampen for SuperFrost blinker samtidig med en lampe på temperaturindikatoren

Det foreligger en feil. Tilkall service.

Det innvendige lyset i kjølesonen virker ikke lenger

Har kjølesonedøren stått åpen lenge?

Lyset kobles ut automatisk etter at dør- en har vært åpen i ca. 15 minutter.

LED-belysningen skal kun repareres og skiftes ut av Mieles servicetjeneste. Det er strømførende deler under dekselet.

Stor fare for skade!

Dekselet må ikke tas av! Hvis dekslet er skadet eller er fjernet pga. skade - forsiktig! Laser (laserstråling klasse 1 M). Ikke se inn i belysningen med optiske instrumenter (lupe eller lignende)!

Bunnen i kjølesonen er våt

Avløpshullet for avrimingsvannet er tett.

■ Rengjør rennen og avløpshullet for avrimingsvann.

Hvis du ikke kan rette på feilen ved hjelp av rådene ovenfor, tilkall service.

Unngå helst å åpne skapdørene før feilen er rettet, for å holde kuldetapet så lavt som mulig.

Årsaker til støy

Helt normal støy	Hva forårsaker den?
Brrrrr ...	Brummingen kommer fra motoren (kompressoren). Den kan bli litt høyere en liten stund, når motoren kobles inn.
Blubb, blubb ...	Boblingen, gurglingen eller surringen kommer fra kjølemiddelet som renner gjennom rørene.
Klikk ...	Klikkingen høres alltid når termostaten kobler motoren inn eller ut.
Sssrrrrr ...	For et flersone- eller NoFrost-apparat kan en lav støy stamme fra luftstrømningene innvendig i apparatet.
	For et skap med vanntank, høres summing fra pumpen når vannet føres ut av vanntanken.
Knak ...	Knakingen høres alltid når materialet i skapet utvider seg.
Vær klar over at motor- og strømningslyder i kuldekretsløpet ikke er til å unngå!
Støy som er lett å fjerne	Årsak Retting
Skrangling, klapring, klirring	Apparatet står ujevnt.	Rett opp skapet ved hjelp av vater. Bruk skruføttene under apparatet eller legg noe under.
	Apparatet berører andre møbler eller apparater.	Flytt apparatet bort fra møblene eller apparatene.
	Skuffer, kurver eller hyller vibrerer eller sitter fast.	Kontroller de uttakbare delene og sett dem eventuelt inn på nytt.
	Flasker eller beholdere berører hverandre.	Flytt flaskene eller beholderne litt fra hverandre.
	Transportkabelholderen henger fremdeles bak på apparat-et.	Fjern kabelholderen.

Oppgi apparatets modell og nummer. Begge opplysningene finner du på typeskiltet i skapet.

Garantitid og garantibetingelser

Testene skal gjennomføres iht. gjeldende normer og retningslinjer.

I tillegg skal det tas hensyn til følgende produsentopplysninger ved forberedelser og gjennomføring:

• Henvisninger for oppfylling av kjøleskapet,
• henvisninger i bruks- og monteringsanvisningen.

Apparatet leveres klart for tilkobling med kabel og støpsel for vekselstrøm 50 Hz 220 – 240 V.

For at skapet skal kunne kobles raskt fra strømnettet, må stikkontakten være plassert ved siden av skapet og være lett tilgjengelig.

Hvis stikkontakten ikke lenger er tilgjengelig etter at skapet er satt på plass, må det på installasjonsstedet være en skilleanordning for hver pol. Som skilleanordning gjelder brytere med en kontaktåpning på minst 3 mm. Dette er overstrømvern, sikringer og jordfeilbrytere (EN 60335).

Støpselet og nettkabelen til skapet må ikke berøre baksiden av skapet, da støpsel og nettkabel kan bli skadet av vibrasjoner fra apparatet. Dette kan forårsake kortslutning.

Heller ikke andre apparatet skal kobles til stikkontakter som er plassert bak dette skapet.

Det er ikke tillatt å koble til skapet via skjøtekabel, da skjøtekabler ikke gir nødvendig sikkerhet for apparatet (f.eks. fare for overoppheting).

Apparatet må ikke kobles til vekselrette-re, f.eks. i forbindelse med solcellean-legg. Når apparatet kobles inn, kan det oppstå spenningstopper som fører til sikkerhetsutkobling. Elektronikken kan bli skadet!

Apparatet må heller ikke brukes i forbindelse med energisparestøpsler. Energitilførselen til apparatet blir redusert, og apparatet blir for varmt.

Hvis nettkabelen må skiftes ut, må den kun skiftes ut av en kvalifisert elektro-fagmann.

Ikke plasser apparater som avgir varme oppå skapet, f.eks. hybelkomfyr, dobbel kokeplate eller brødrister. Apparatet kan antennes. Brannfare!

Dette kombiskapet må ikke plasseres direkte ved siden av en annen modell ("side-by-side")! Da skapet ikke er utstyrt med varme-element i sideveggen, kan en "side-by-side" oppstilling føre til dannelse av kondensvann! Forhør deg med forhandleren.

Oppstillingssted

Ikke plasser skapet ved siden av en komfyr eller varmekilde, ikke ved vindu med direkte sollys. Jo høyere omgivelsestemperaturen er, desto lenger går kjølemaskinen, og desto høyere blir strømforbruket.

Et tørt rom med god ventilasjon er egnet.

Vær også oppmerksom på følgende ved oppstilling av skapet:

• Stikkontakten må være plassert ved siden av skapet og være lett tilgjengelig i nødstilfelle.
• Støpselet og nettkabelen til skapet må ikke berøre baksiden av skapet, da støpsel og nettkabel kan bli ska- det av vibrasjoner fra apparatet.
• Heller ikke andre apparatet skal kobles til stikkontakter som er plassert bak dette skapet.

Viktig! Ved høy luftfuktighet kan det avsettes kondens på skapets utvendige flater. Dette kondensvannet kan føre til korrosjon på skapets yttervegger.

For å forebygge dette, anbefales det å plassere skapet i tørt og/eller godt klimatisert rom.

Forsikre deg om at skapdøren kan lukkes skikkelig etter oppstilling av skapet, at ventilasjonsarealene ikke er tildekket og at skapet er satt opp som beskrevet.

Klimaklasse

Apparatet er konstruert for en bestemt klimaklasse (romtemperaturområde), og grensene for denne må overholdes. Klimaklassen står på typeskiltet innven-dig i skapet.

Klimaklasse Romtemperatur
SN	+10 °C til +32 °C
N	+16 °C til +32 °C
ST	+16 °C til +38 °C
T	+16 °C til +43 °C

En lavere romtemperatur fører til lengre stillstandsperiode for kjølemaskinen. Det kan føre til høyere temperaturer i skapet, slik at frysevarene evt. kan be-gynne å tine!

Ventilasjon

Luften på skapets bakvegg blir varm. Ventilasjonsgitrene må ikke dekkes til, ellers er ikke problemfri luftføring sikret. Ventilasjonsgitrene må også regelmessig rengjøres for støv.

For at det angitte energiforbruket skal oppnås, skal veggavstandsholderne, som er vedlagt noen modeller, brukes. Når veggavstandsholderne er montert, økes apparatdybden med ca. 35 mm. Hvis veggavstandsholderne ikke brukes, har det ingen innflytelse på skapets funksjon. Med kortere av- stand til veggen, øker imidlertid energiforbruket for dette apparatet ubetydelig.

■ Monter veggavstandsholderne på venstre og høyre side øverst på bak-siden av skapet.

Oppstilling av skapet

■ Fjern først kabelholderen fra baksiden av skapet.
■ Undersøk om alle deler på bakveggen kan beveges fritt. Bøy eventuelt forsiktig bort deler som ligger inntil veggen.
■ Skyv skapet forsiktig på plass.
■ Sett skapet med veggavstandsholderne (hvis de er montert) hhv. med baksiden direkte mot veggen.

Justering av skapet

- Juster skapet ved hjelp av skruføtte- ne.

Oppstillingsveiledning

Støtte opp skapdøren

* Mål uten monterte veggavstandsholderne. Hvis de vedlagte veggavstandsholderne brukes, økes apparatdybden med 35 mm.

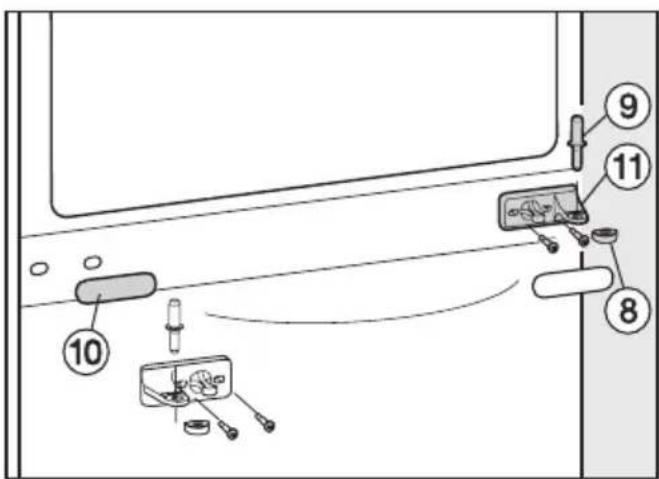

Skapet leveres med høyrehengsling. Hvis venstrehengsling er nødvendig, må dørhengslet flyttes:

For å hengsle om døren, trenger du hjelp av en annen person.

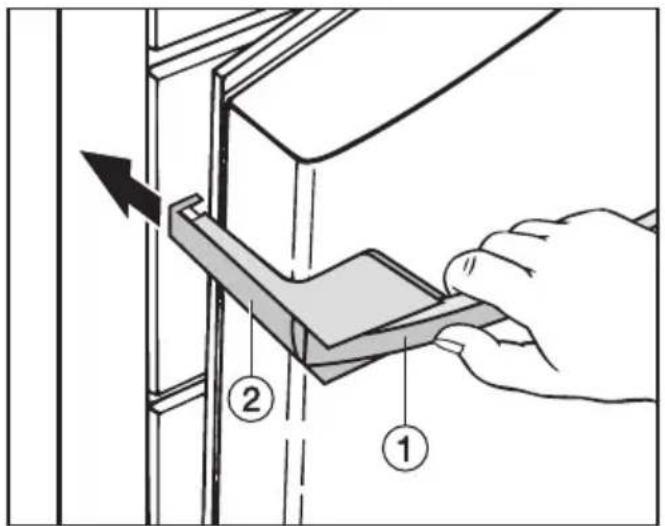

Ta av dørhåndtakene:

■ Når du drar i dørhåndtaket ①, skyves håndtaksdelen på siden ② bakover.
■ Trekk håndtaksdelen ② kraftig bakover ut av føringen.
■ Løsne de fire skruene (TX 15) i festeplaten og ta av håndtaket.
■ Løsne dekkplatene på motsatt side og sett dem på de ledige hullene.

Avtaging av dørene:

Ta matvarene ut av hyllene i skap-døren!

■ Skyv dekselet ① bakfra og frem og løft det av.
■ Løft av dekselet ②.

Forsiktig! Når hengselholderen fjernes, er ikke den øvre skapdøren lenger sikret!

■ Løsne skruene ④ på den øvre hengselholderen ③. Løft av hengselholderen.
■ Løft den øvre skapdøren forsiktig opp, ta den av og sett den til side.
■ Løsne dekselet ⑤ forsiktig ovenfra ved hjelp av en skrutrekker, og ta det av sammen med festedelen ⑥.
■ Løsne festedelen ⑥ fra dekselet ⑤, ved å skyve det et stykke til venstre, og deretter ved å ta av dekseldelen fremover.
■ Drei festedelen ⑥ 180°.

■ Sett dekselet ⑤ foran på festedelen ⑥ og skyv det til høyre. Skriften må være tydelig.
■ Ta av dekselet ⑦, drei det 180° og fest det på motsatt side.
■ Fest dekselet ⑤ sammen med festedelen ⑥ på motsatt side.

Forsiktig! Når hengselholderen fjernes, er ikke den nedre skapdøren lenger sikret!

■ Trekk hengselbolten ⑨ i midten av skapet oppover.

■ Løft den nedre døren forsiktig opp, ta den av og sett den til side.

■ Ta av dekselet ⑩.

■ Skru av hengselholderen ⑪, drei den 180° rundt og skru den fast på motsatt side.

■ Ta av kunststoffkappen ⑧. Drei den 180° rundt og sett den på hengselholderen ⑪.

■ Sett dekselet ⑩ på motsatt side.

■ Løft pluggen ⑫ ut av hengselhylsen og sett den på motsatt side.

■ Ta av fjærklemmen ⑬ nede på skap-døren ved hjelp av en skrutrekker, og sett den på motsatt side.

Flytte om skapdørene:

■ Trekk den komplette hengselbolten ① med skive ② og skrufot ③ oppover.

■ Ta av pluggen ④.

■ Løsne skruene ⑤ og ta av hengselholderen ⑥.

■ Løsne litt på skruen til hengseldelen ⑧ på hengselholderen ⑥. Skru den fast i det motliggende hullet til hengselholderen ⑥ og skru skruen godt til igjen.

■ Sett pluggen ④ i det andre hullet.

■ Ta av dekselet ⑦ og sett det i hullene på motsatt side.

■ Skru hengselholderen ⑥ på motsatt side, bruk kun de to ytterste avlange hullene. Den midtre skruen faller bort. Bare på den måten kan skap-døren senere justeres ved hjelp av de ytterste avlange hullene!!

■ Viktig! Skru skrufoten ③ på hengsel-bolten ① helt inn.

■ Sett den komplette hengselbolten ① med skive ② og skrufot ③ inn igjen. Viktig! Haken på hengselbolten må peke innover igjen.

■ Sett hengselbolten ⑨ i midten av skapet gjennom hengselholderen ⑪ i den nedre skapdøren. Tappen på hengselbolten sitter da i utsparingen på hengselholderen.
■ Sett den øvre skapdøren på hengsel-bolten ⑨ i midten av skapet.
■ Lukk den øvre skapdøren.

■ Sett hengselholderen ③ på motsatt side og fest den med skruene ④. Forbore evt. skruehull på forhånd eller bruk drill.

■ Sett dekslene ① og ② på motsatt side.
- Juster skapdøren til kabinettet ved hjelp av de avlange hullene i den nedre hengselholderen. Skru skruene godt til.

Montering av dørhåndtakene igjen:

De følgende rådene for festing av håndtaket må følges. Hvis håndtaket monteres feil, kan dørpakningen bli skadet.

■ Skru først håndtaket løst på motsatt side med begge de fremre skruene ②.

Hvis den ikke gjør det,

■ bruk en unbrakonøkkel og skru begge de formonterte settskruene ① så langt inn, at festeplaten ③ har riktig vinkel.

■ Skru alle de 4 skruene ② skikkelig fast.

■ Skyv den delen som skal sitte på siden av håndtaket ④ fra apparatsiden inn i festeplatens føring, til du hører at den knepper på plass.

OBS! Pass på at den delen som skal sitte på siden av håndtaket ④ ikke kommer borti dørpakningen när dør- en åpnes. Da blir dørpakningen ødelagt!

■ rett opp festeplaten ③ en gang til ved hjelp av settskruene ①, til festeplaten og den delen som skal sitte på siden av håndtaket ④ har riktig vinkel og ikke berører pakningen när døren åpnes.

Justering av skapdørene

Skapdørene kan senere justeres til kabinettet

For at det skal være lettere å se fremgangsmåten, vises ikke skapdøren lukket på neste tegning.

Den nedre skapdøren justeres ved hjelp av de ytterste, avlange hullene i den nedre hengselholderen

- Juster skapdøren ved å forskyve hengselholderen mot venstre eller høyre.

■ Skru skruene ② godt til. Skruen ① skal ikke skrus inn igjen.

Den øvre skapdøren justeres ved hjelp av de avlange hullene i den midtre hengselholderen:

- Juster skapdøren ved å forskyve hengselholderen mot venstre eller høyre.

* For apparater med monterte veggavstandsholdere økes apparatdybden med ca. 35 mm.

① Påbyggingsskap
② Apparat
③ Kjøkkenskap
④ Vegg

Apparatet kan bygges inn i enhver kjøkkeninnredning. For å få samme høyde som kjøkkeninnredningen, kan et påbyggingsskap ① plasseres over apparatet.

For ventilasjon må det på baksiden av skapet være en utluftningskanal som er minst 50 mm dyp over hele bredden til påbyggingsskapet.

Ventilasjonsarealet under taket må være minst 300 cm², slik at den oppvarmede luften skal kunne passere uhindret ut. Ellers må kjølemaskinen yte mer, noe som øker strømforbruket.

Ventilasjonsarelanene må ikke dekkes til eller stenges.

Dessuten må de regelmessig rengjøres for støv.

Ved innbygging i standardkjøkken (dybde maks. 580 mm) kan apparatet settes direkte ved siden av et kjøkken-skap. Apparatdøren står da 34 mm* på siden og 55 mm* på midten fra kjøkken-skapets front. Da kan døren åpnes og lukkes uten problemer.

Ved oppstilling av apparatet inntil en vegg ④, må det på hengselsiden være en avstand på 55 mm mellom veggen ④ og skapet ②, slik at skapdørene kan åpnes helt (plass til håndtakene).

Miele AS

Nesbruveien 71

1394 NESBRU

Postboks 194

1378 NESBRU

Telefon [phone]

Telefax 67 17 31 10
