KULLANIM KILAVUZU KSK 6300 MIELE

Bu Side-by-Side montaj parçası ile aşağıdaki birbirine benzer modelleri bağlayabilirsiniz:

• KWT 6312 UGS
• KWT 6321 UG
• KWT 6322 UG

KWT 6312 UGS ve KWT 6322 UG modelleri de birbirleri ile bağlayabilirsiniz.

Montajdan Önce

Cihazı kurmadan ve çalıştırmadan önce mutlaka bu montaj talimatını veya kullanma kılavuzunu okuyunuz. Böylece kendinizi ve cihazı gelecek zararlardan korumuş olursunuz.

Dikkat!

Monte edilmemiş bir cihaz devrilebilir.

Cihazların montajını mutlaka ikinci bir kişinin yardımı ile yapınız.

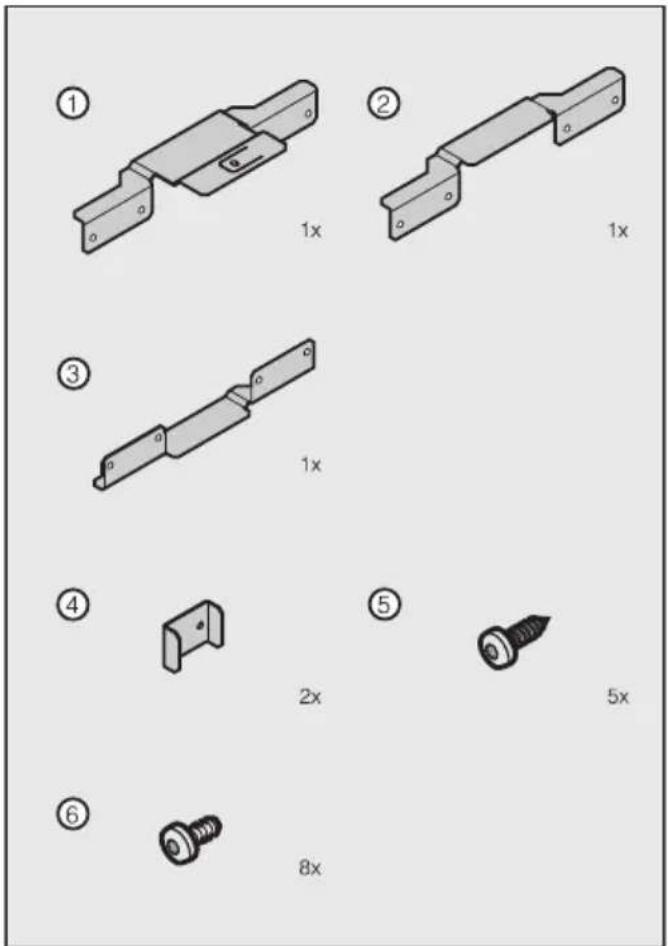

Tezgah altı nişine göre Side-by-side montajında şu parçalara ihtiyaç vardır:

• Tezgah bağlantı cihaz birleştirme parçası ① (ahşap tezgahın altında cihazları bağlamak içindir)
• Tezgah bağlantısız cihaz birleştirme parçası ② (vidalanmayan tezgahlarda cihazları bağlamak içindir)
• Cihaz birleştirme parçası ③ (cihazları önden altta bağlamak içindir)
• Birleştirme kelepçesi ④ (cihazları ar-kadan bağlamak içindir)
• Birleştirme kelepçesi için vidalar ⑤
• Birleştirme parçası için vidalar ⑥.

Side-by-side-Montajı için gereken aletler:

– Farklı boyutlarda tornavidalar,
– Farklı boyutlarda tornavida uçları
- Su terazisi
- Şerit metre
- Çatal anahtar (cihazla verilir)

Kapak Açma Yönünün Değiştirilmesi

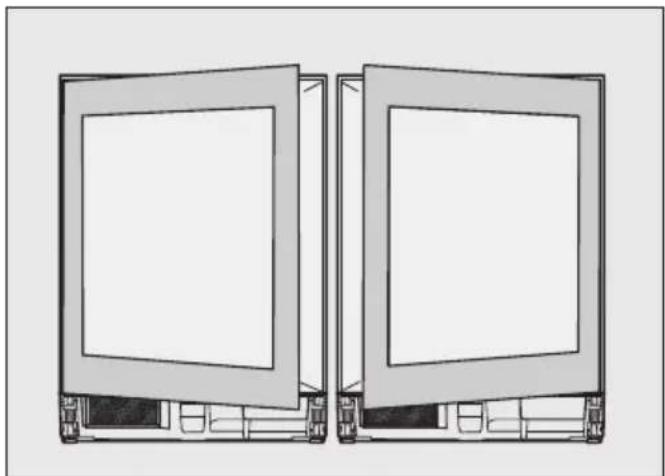

Soldaki cihazın kapak yönü değiştirme işlemi uygulayınız. (Cihaz Kullanma Kılavuzu, Kapak Yönü Değiştirme bölümüne bakınız)

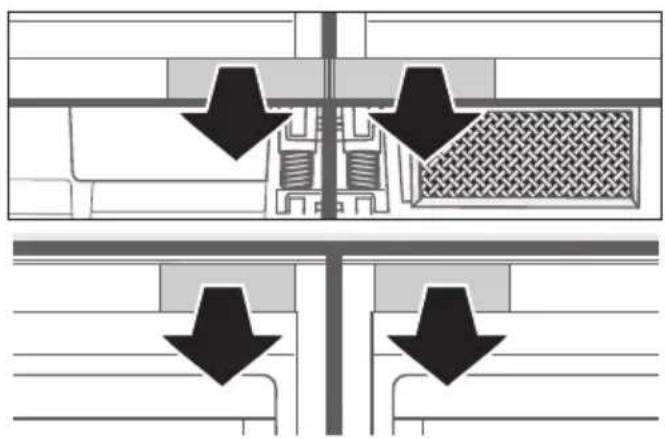

Kapak mentepeleri biraz dýparýda kalýr.

Cihazların hazırlanması, hizalanması ve bağlanması

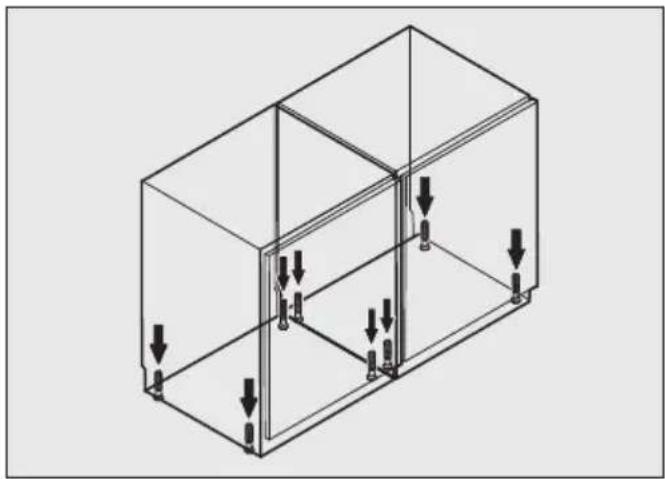

■ Cihazları tezgah altındaki nişin önüne yanyana koyunuz.

Cihazların arkasında rahat hareket edebilmek için niş ile cihazların arasında bir mesafe bırakınız.

■ Cihazları montaj için hazırlayınız (Cihazın kullanma kılavuzuna, Cihazın tezgah altına montajı bölümüne bakınız)
■ Cihazın vidalı ayaklarını saat göstergesi yönünde 4 mm'ye kadar dışa doğru çeviriniz.

- Çatal anahtar ile cihazların yüksekliğini ve düzgün durup durmadığını kontrol ediniz (Cihazın Tezgah Altına Montajı bölümüne bakınız)

Düzgün durmayan bir cihazın formu bozulabilir.

Kombinasyonu daha yüksek mutfak dolaplarına göre ayarlamak isterseniz:

■ Cihazın kullanma kılavuzuna göre hareket ediniz. (Cihazın daha yüksek mutfak dolaplarına göre ayarlanması bölümüne bakınız)

4 x 14 TX 15 4 x 14 TX 15

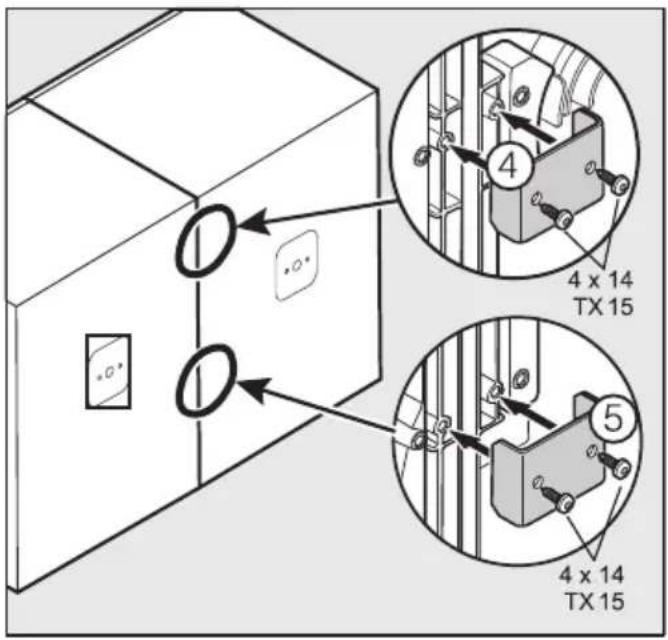

■ Cihazları arkadan iki bağlantı kelepçesi ile birbirine vidalayınız ④.

■ Cihazları ön tarafta üstten ve alttan bağlantı kelepçesi ile vidalayınız.

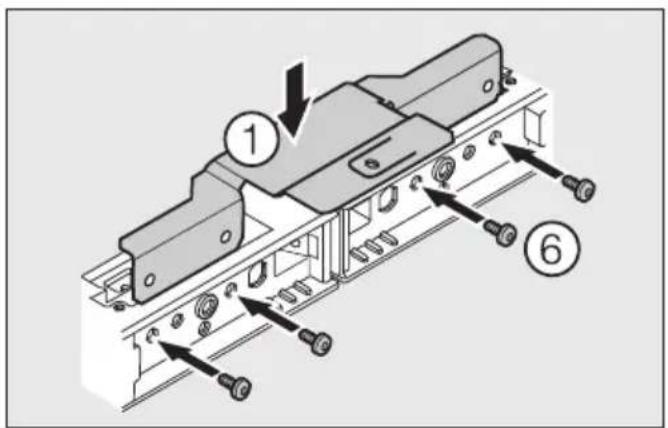

Ahşap tezgah altında montaj

■ Tezgah bağlantı birleştirme parçasını ① yerleştiriniz.
■ Birleştirme parçasını dört vida ile ci-hazlarla vidalayınız ⑥.

Vidalanamayan bir tezgahın altına montaj

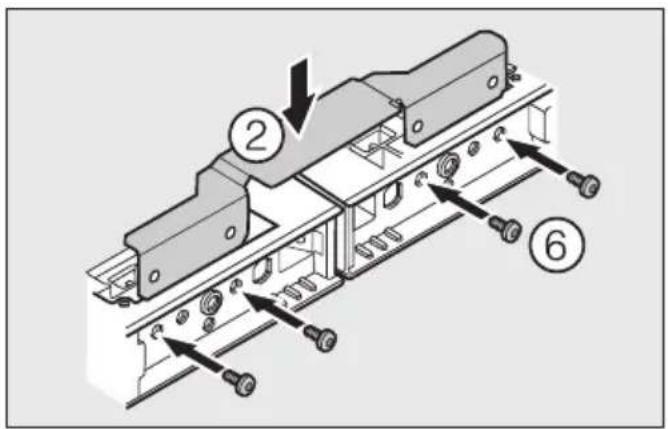

■ Tezgah bağlantısız cihaz birleştirme parçasını ② yerleştiriniz.
■ Birleştirme parçasını dört vida ile ci-hazlarla vidalayınız ⑥.

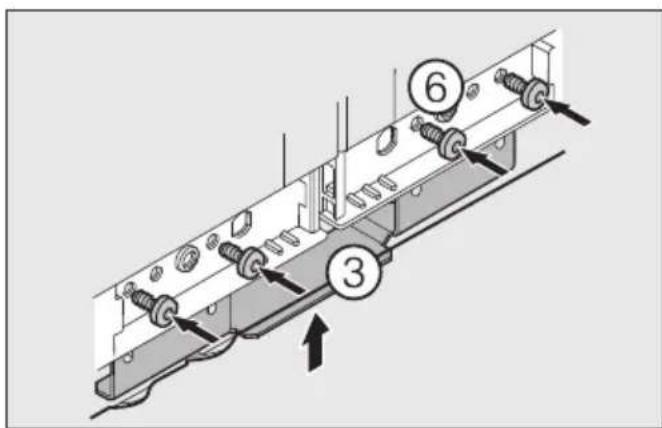

Cihazların alttan bağlanması

■ Birleştirme parçasını ③ yerleştiriniz.
■ Birleştirme parçasını dört vida ile ci-hazlarla vidalayınız ⑥.

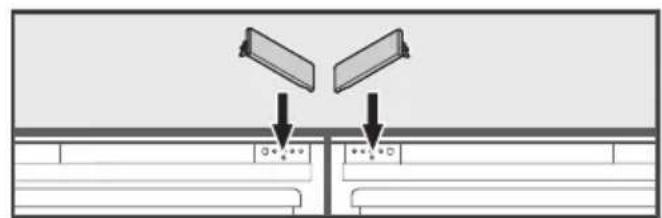

■ Kapakları yerine takınız.

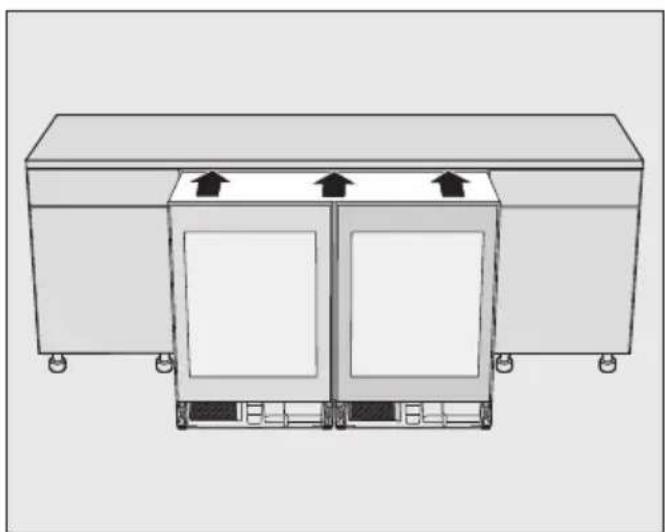

Kombinasyonu nişin içine doğru itiniz.

Elektrik kablosu zarar görmemelidir.

Zemine zarar vermemek için kombinasyonu hassas döşeme üzerinde dikkatice itiniz.

■ Cihazların kapakları mutfak dolabı kapaklarının 2 mm önünde duruncaya kadar cihaz kombinasyonunu nişin içine doğru itiniz.

Kombinasyonun niş içine sa-bitlenmesi

Cihazlarla birlikte gerekli vidalar verilmektedir.

■ Kombinasyon mutfak dolap kapağının 2 mm önünde eşit olarak durmalıdır.

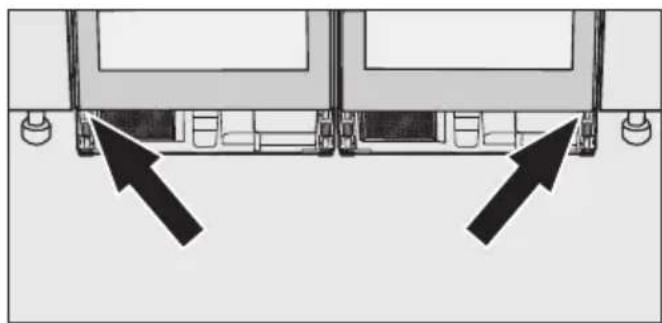

■ Kombinasyonu alttan sağda ve alttan solda yandaki dolaplara vidalayınız.

Kombinasyon nişe uygun olarak sola doğru çekilir.

Cihaz kapağı mutfak dolap kapağı ile aynı hizadadır.

■ Cihaz kapaklarının yan duruşunu ayarlayınız.

(Cihaz kullanma kılavuzuna, Cihazın tezgah altına montajı bölümüne bakınız)

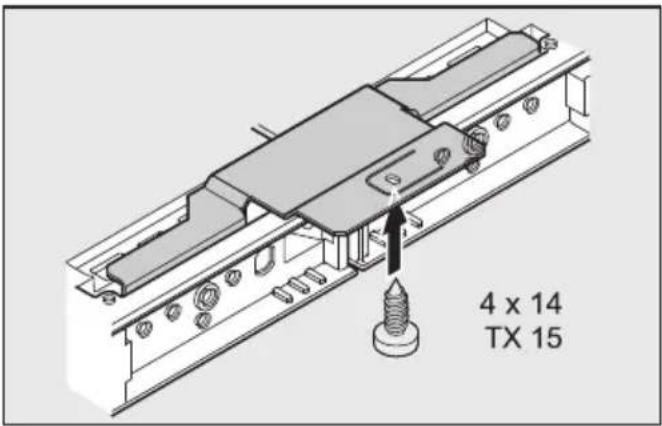

Ahşap Mutfak Tezgahı

4 x 14 TX 15

■ Cihaz kombinasyonunu tegzah bağlantısı ile tezgaha vidalayınız.

■ Kullanma kılavuzunu izleyerek tezgah altı montajını tamamlayınız (Cihaz kullanma kılavuzu, Cihazın tezgah altına montajı bölümüne bakınız)

Cihazla verilen havalandırma kafesi mutlaka takılmalıdır ve cihaz kullanma kılavuzunda belirtildiği gibi sün- gerle monte edilmeli ve kullanılmalıdır.
