INSTRUKCJA OBSŁUGI KSK 6300 MIELE

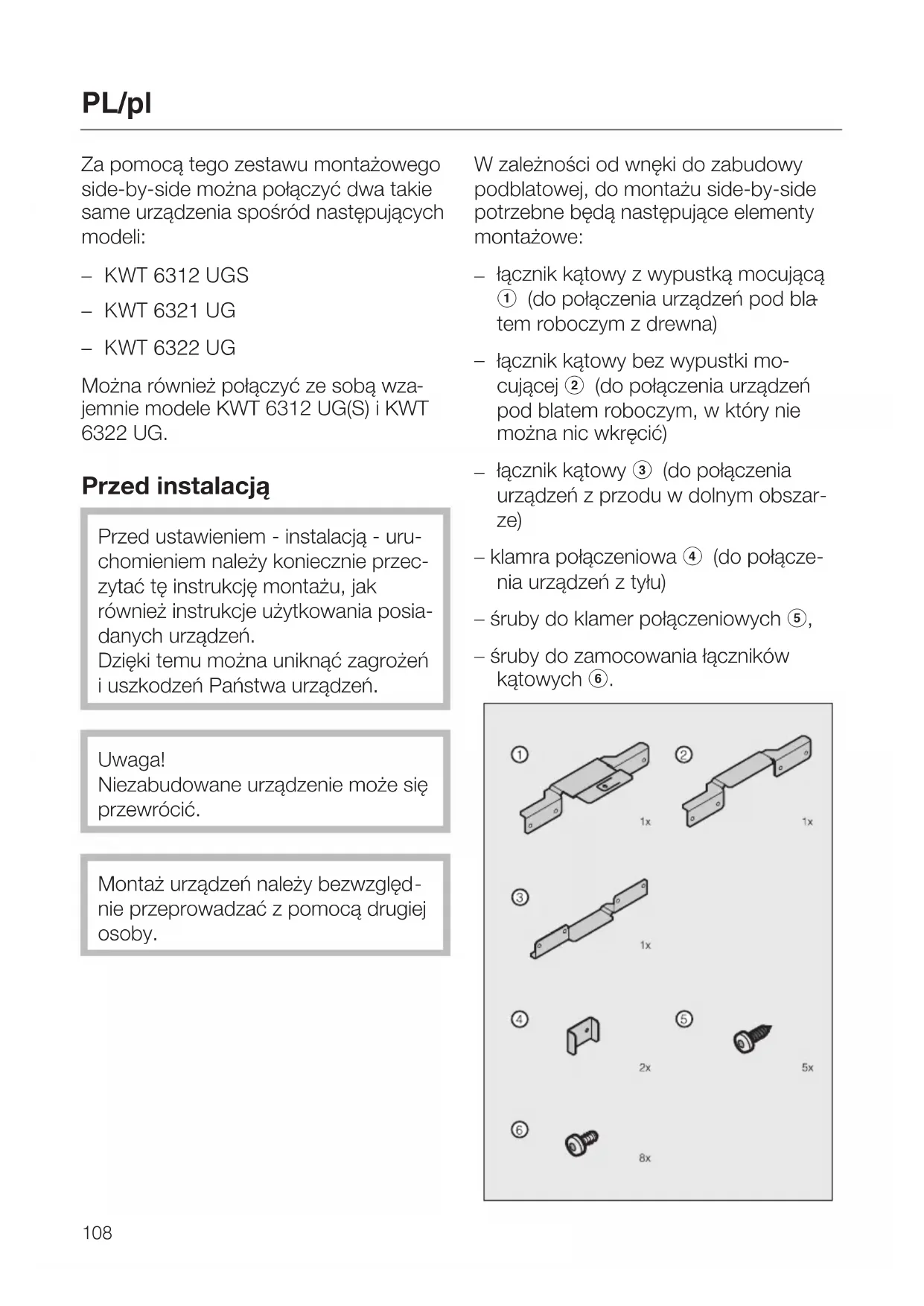

Za pomocą tego zestawu montażowego side-by-side można połączyć dwa takie same urządzenia spośród następujących modeli:
- KWT 6312 UGS
- KWT 6321 UG
- KWT 6322 UG
Można również połączyć ze sobą wzajemnie modele KWT 6312 UG(S) i KWT 6322 UG.
Przed instalacją
Przed ustawieniem - instalacją - uruchomieniem należy koniecznie przeczytać tę instrukcję montażu, jak również instrukcje użytkowania posiadanych urządzeń.
Dzięki temu można uniknąć zagrożeń i uszkodzeń Państwa urządzeń.
Uwaga!
Niezabudowane urządzenie może się przewrócić.
Montaż urządzeń należy bezwzględnie przeprowadzać z pomocą drugiej osoby.

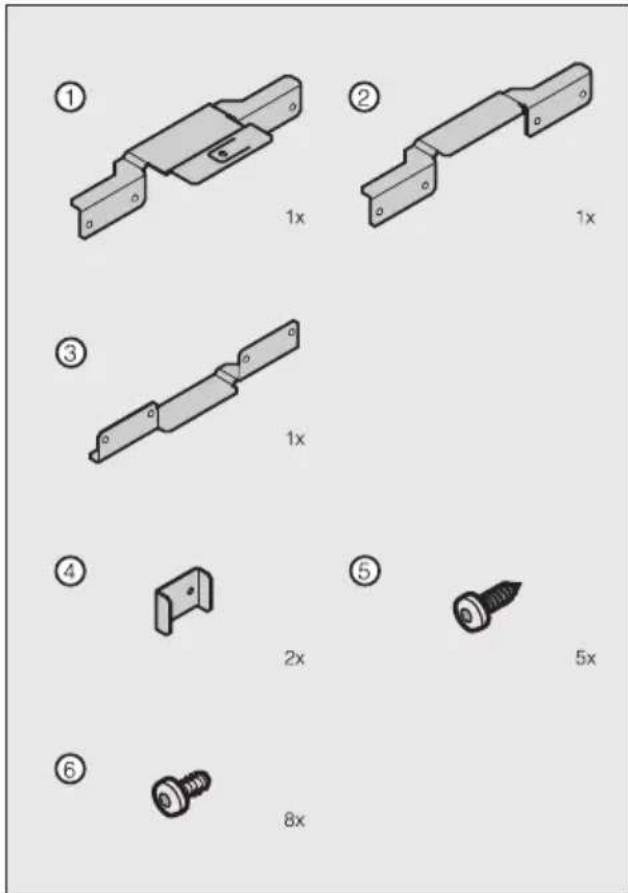

W zależności od wnęki do zabudowy podblatowej, do montażu side-by-side potrzebne będą następujące elementy montażowe:
– łącznik kątowy z wypustką mocującą
① (do połączenia urządzeń pod bla tem roboczym z drewna)
– łącznik kątowy bez wypustki mocującej ② (do połączenia urządzeń pod blatem roboczym, w który nie można nic wkręcić)
– łącznik kątowy ③ (do połączenia urządzeń z przodu w dolnym obszarze)
- klamra połączeniowa ④ (do połączenia urządzeń z tyłu)
– śruby do klamer połączeniowych ⑤,
– śruby do zamocowania łączników kątowych ⑥.
Do montażu side-by-side wymagane są następujące narzędzia:
– śrubokręty o różnych wielkościach
– bity o różnych wielkościach
- poziomnica
- taśma miernicza
- klucz płaski (dołączony do urządzenia).
Przekładanie zawiasów drzwi
■ W urządzeniu znajdującym się po lewej stronie należy zamienić stronami za-wiasy drzwi. (Patrz: Instrukcja użytkowania urządzenia, Zamiana za-wiasów drzwi)
Zawiasy drzwi zawsze powinny się znajdować na zewnątrz.
Przygotowanie urządzeń, wy- równanie i połączenie
■ Ustawić urządzenia obok siebie przed wnęką do zabudowy.
Aby można było wygodnie pracować z tyłu urządzenia, pozostawić miejsce pomiędzy tyłem urządzenia i wnęką do zabudowy.
■ Przygotować urządzenia. (Patrz: Instrukcja użytkowania urządzenia, Zabudowa podblatowa)

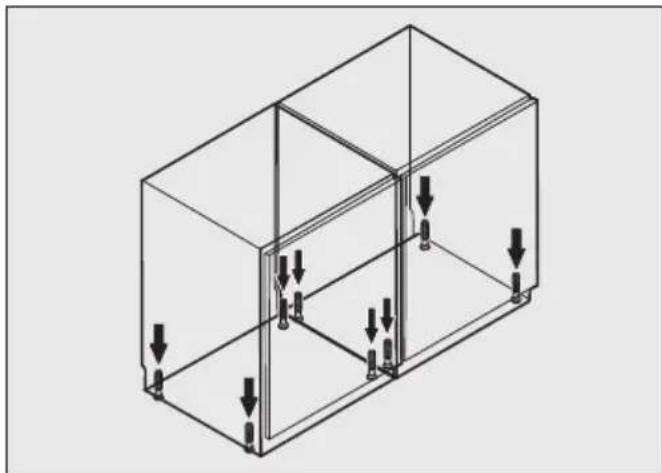

■ Wykręcić nóżki ustawcze w kierunku ruchu wskazówek zegara, aż do 4 mm poniżej wysokości wnęki.
■ Wyrównać urządzenia w poziomie i w pionie za pomocą klucza płaskiego. (Patrz: Zabudowa podblatowa urządzenia)
Żle wypoziomowane urządzenie może się zdeformować.
W celu wyrównania kombinacji do wyższych drzwiczek meblowych:
■ Proszę postępować zgodnie z instrukcją użytkowania urządzenia. (Patrz: Wyrównywanie urządzenia do wyższych drzwiczek meblowych)
■ Skręcić urządzenia z przodu na górze i na dole za pomocą łączników kątowych:
Montaż pod blatem roboczym z drewna
■ Założyć łącznik kątowy z wypustką mocującą ①.
■ Skręcić łącznik kątowy z urządzeniami za pomocą czterech śrub ⑥.
Montaż pod blatem roboczym z materiału, w który nie można nic wkręcić

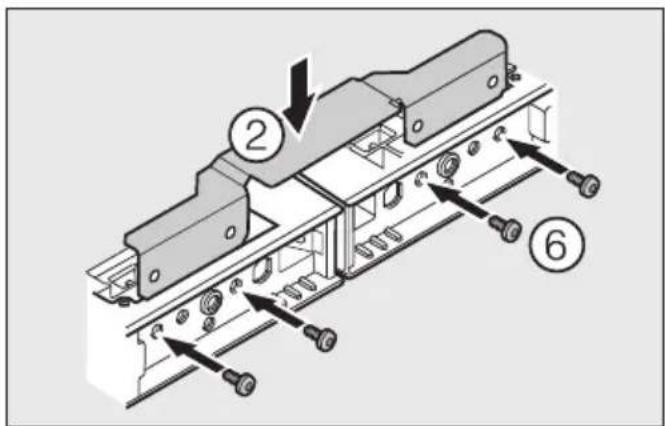

■ Założyć łącznik kątowy bez wypustki mocującej ②.
■ Skręcić łącznik kątowy z urządzeniami za pomocą czterech śrub ⑥.
Łaczenie urządzeń na dole

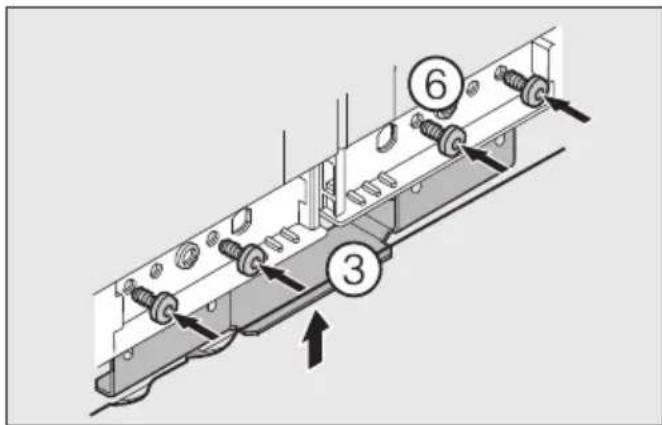

■ Założyć łącznik kątowy ③.
■ Skręcić łącznik kątowy z urządzeniami za pomocą czterech śrub ⑥.
Wsuwanie kombinacji do wne- ki
Kabel zasilający nie może zostać uszkodzony.
Na delikatnych podłogach kombinację urządzeń należy wsuwać do wnęki bardzo ostrożnie, żeby uniknąć uszkodzenia podłogi.

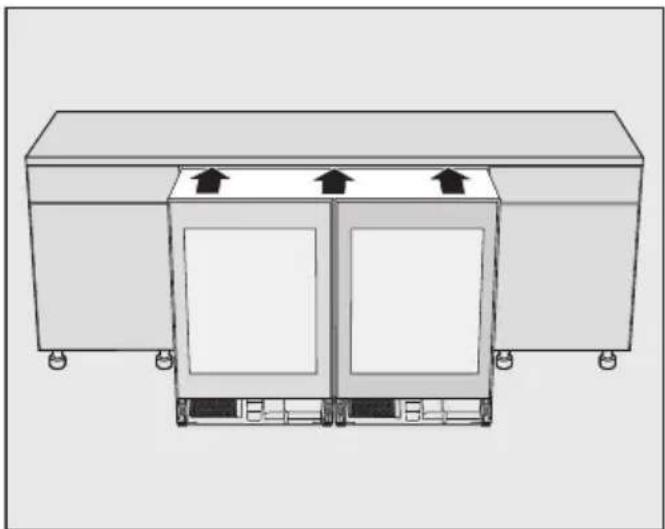

■ Wsunąć kombinację urządzeń do wnęki, aż drzwi urządzeń będą wystawać jeszcze 2 mm przed fronty meblowe.
Mocowanie kombinacji urządzeń we wnęce
Śruby są dołączone do urządzeń.
■ Kombinacja wystaje równomiernie 2 mm przed fronty meblowe.
■ Skręcić kombinację na dole po prawej stronie i na dole po lewej stronie z sąsiadującymi meblami.
Kombinacja urządzeń wsuwa się do wnęki. Drzwi urządzeń są wyrównane z frontami meblowymi.
■ Ustawić boczne wyrównanie drzwi urządzenia. (Patrz: Instrukcja użytkowania urządzenia, Zabudowa podblatowa)
W przypadku blatu roboczego z drewna


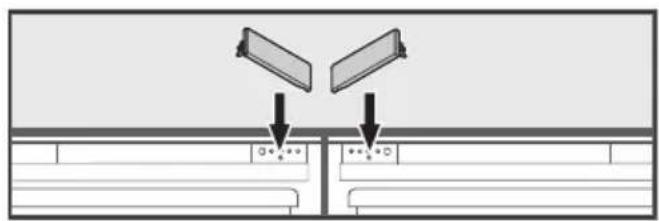

Dołączona kratka wentylacyjna musi bezwzględnie zostać zamontowana i zgodnie z instrukcją zastosowana wraz dostarczonym blokiem piankowym.
