NÁVOD K OBSLUZE KSK 6300 MIELE
Pomocí této "side-by-side" montážní soupravy můžete spojit vždy dva identické modely z následujících:
- KWT 6312 UGS
- KWT 6321 UG
- KWT 6322 UG
Můžete rovněž navzájem spojit modely KWT 6312 UGS a KWT 6322 UG.
Před instalací
Před umístěním, instalací a uvedením svých přístrojů do provozu si bezpodmínečně přečtěte tento montážní návod jakož i návod k obsluze. Ochráníte tak sebe a zabráníte škodám na svých přístrojích.
Pozor!
Nezabudovaný přístroj se může převrátit.
Montáž přístrojů provádějte zásadně s pomocníkem.

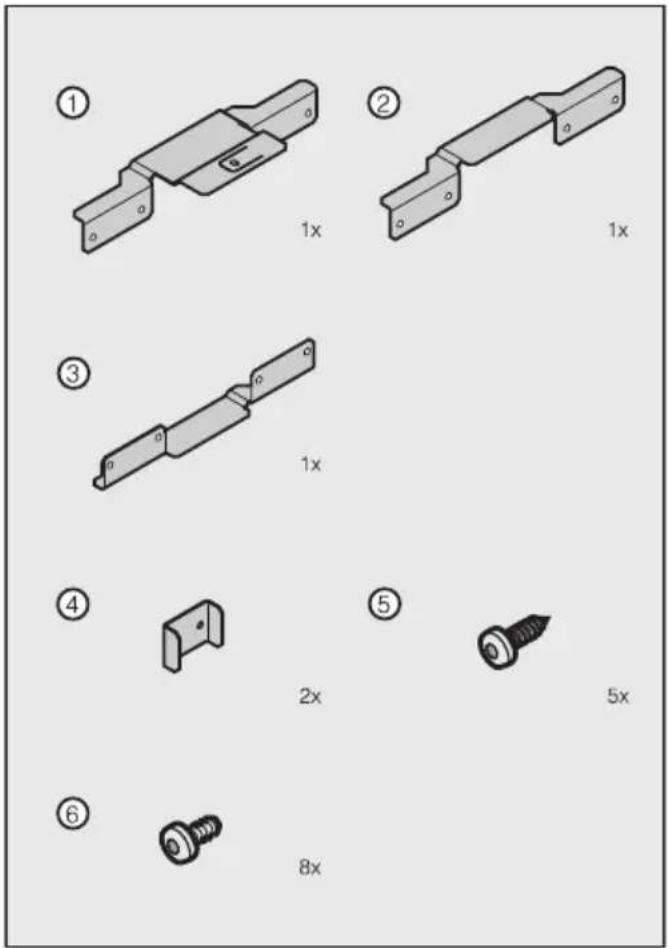

Podle výklenku pro zabudování přístroje pod pracovní desku potřebujete pro instalaci side-by-side tyto montážní součásti:
- spojovací úhelník s upevňovací přichytkou ① (spojuje přístroje pod pracovními deskami ze dřeva)
- spojovací úhelník bez upevňovací příchytky ② (spojuje přístroje pod nešroubovatelnými pracovními deskami)
- spojovací úhelník ③ (spojuje přístroje na přední straně ve spodní části)
– spojovací svorka ④ (spojuje přístroje na zadní straně)
– šrouby pro spojovací svorku ⑤
– šrouby pro upevnění spojovacích úhelníků ⑥
Na side-by-side montáž budete potřebovat toto nářadí:
– šroubováky různých velikostí
– bity různých velikostí
- vodováhu
- měřicí pásmo
– plochý klíč (je přiložený u přístroje).

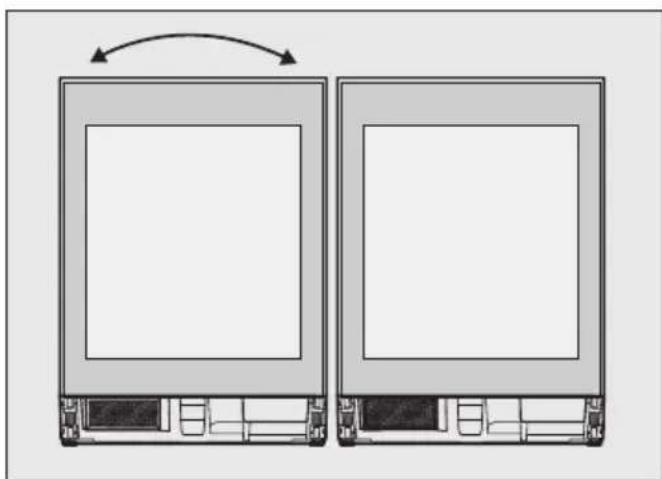

Změna směru otvírání dvířek
■ U levého přístroje provedte změnu směru otvírání dvířek. (Viz: návod k obsluze přístroje, Změna směru otvírání dvířek)

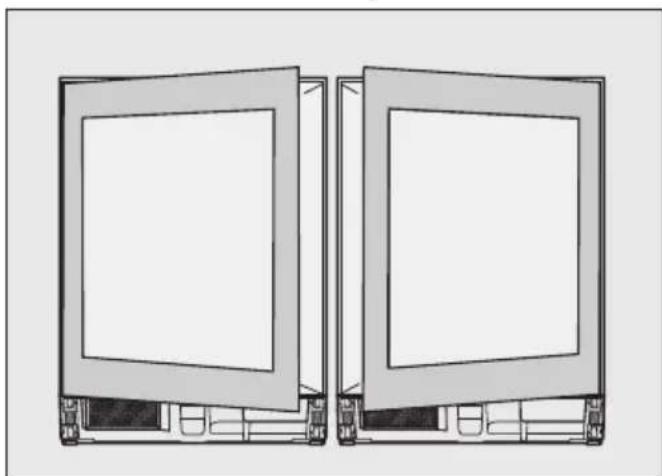

Panty dvíøek jsou umístiné vždy vnì.
Příprava, vyrovnání a spojení přístrojů
■ Postavte přístroje vedle sebe před výklenek pro zabudování pod pracovní desku.
Abyste mohli pohodlně pracovat na zadní straně přístroje, nechte místo mezi zadní stranou přístroje a výklenkem pro zabudování pod pracovní desku.
■ Připravte přístroje. (Viz: návod k obsluze přístroje, Zabudování přístroje pod pracovní desku)

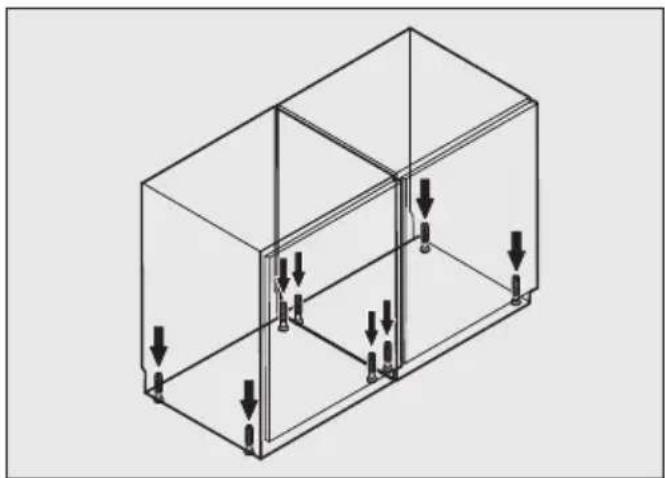

■ Vyšroubujte stavěcí nožky ve směru hodinových ručiček až na vzdálenost 4 mm pod výškou výklenku.
■ Vyrovnejte přístroje na výšku a vodo-rovně pomocí plochého klíče. (Viz: Zabudování přístroje pod pracovní desku)
Kdybyste chtěli kombinaci přizpůsobit vyšším nábytkovým čelům:
- Řid'te se návodem k obsluze přístroje. (Viz: Přizpůsobení přístroje vyšším nábytkovým dvířkám)


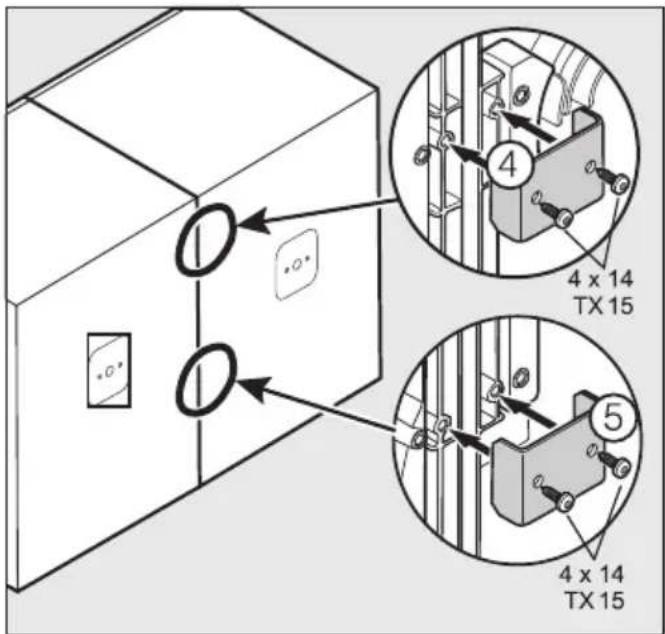

4 x 14 TX 15 4 x 14 TX 15■ Přístroje navzájem sešroubujte na zadní straně pomocí dvou spojovacích svorek ④.
■ Sešroubujte přístroje na přední straně nahoře a dole pomocí spojovacích úhelníků:
Pro montáž pod pracovní deskou ze dřeva

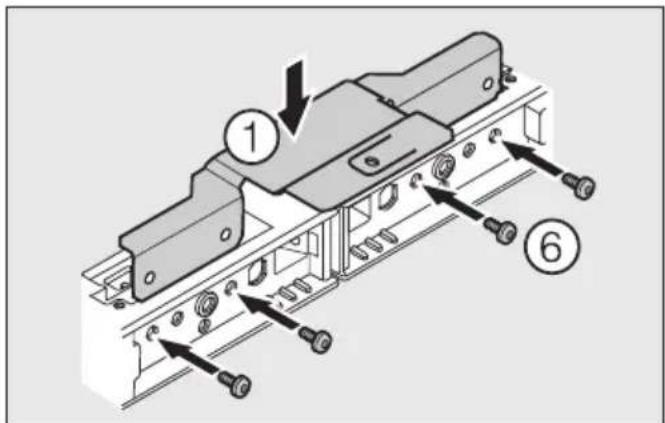

■ Použijte spojovací úhelník s upevňovací přichytkou ①.
■ Přišroubujte upevňovací úhelník čtyřmi šrouby ⑥ k přístrojům.
Pro montáž pod pracovní deskou z nešroubovatelného materiálu

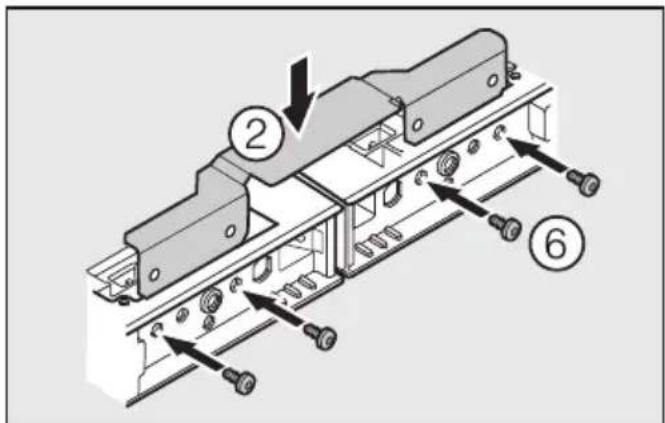

■ Použijte spojovací úhelník bez upevňovací přichytky ②.
■ Přišroubujte upevňovací úhelník čtyřmi šrouby ⑥ k přístrojům.
Spojení přístrojů dole

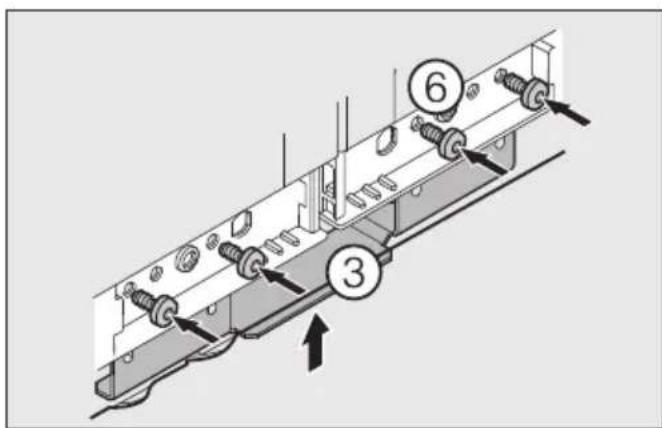

■ Použijte spojovací úhelník ③.
■ Přišroubujte upevňovací úhelník čtyřmi šrouby ⑥ k přístrojům.

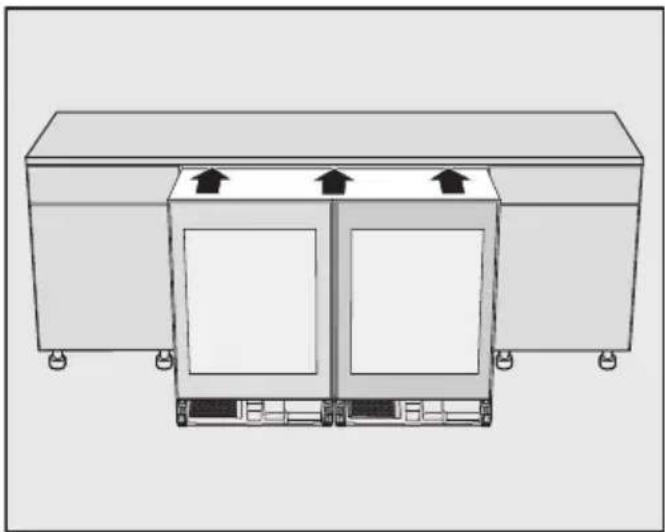

Zasunutí kombinace do výklenku
Nesmí se poškodit síťový kabel.
Na choulostivých podlahách zasouvejte kombinaci do výklenku pro zabudování pod pracovní desku opatrně, abyste nepoškodili podlahu.
■ Zasuňte kombinaci přístrojů do výklenku tolik, aby dvířka přístrojů ještě vyčnívala 2 mm před nábytková čela.
Upevnění kombinace ve výklenku
Šrouby jsou přiloženy k přístrojům.
■ Kombinace vyčnívá rovnoměrně 2 mm před nábytkové čelo.

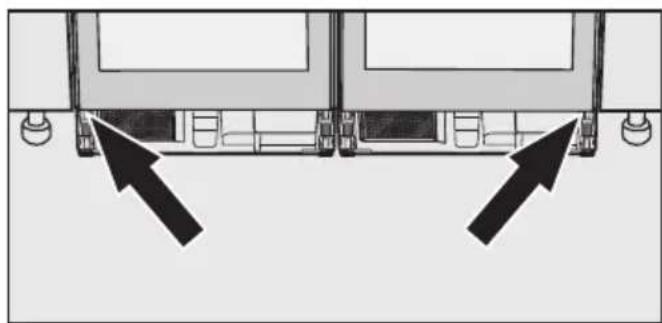

■ Sešroubujte kombinaci vpravo dole a vlevo dole s okolním nábytkem.
Kombinace se vlevo zatáhne do výklenku a přilehne. Čelo dvířek je zarovnané s čelem nábytku.
■ Vyrovnejte po stranách dvířka přístrojů. (Viz: návod k obsluze přístroje, Zabudování přístroje pod pracovní desku)
Při pracovní desce ze dřeva


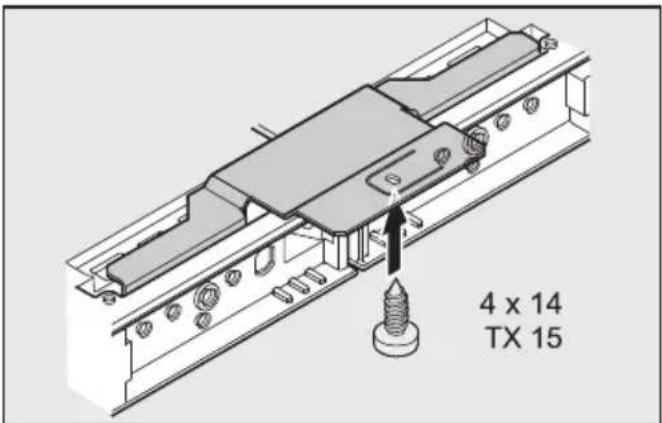

4 x 14 TX 15■ Příšroubujte kombinaci přístrojů navíc pomocí upevňovacích přichytek na pracovní desku.
■ Podstavbu zakončete podle návodu k obsluze přístrojů. (Viz: návod k obsluze přístroje, Zabudování přístroje pod pracovní desku)
Přiložená ventilační mřížka musí být bezpodmínečně zabudována a používána podle návodu k přístroji spolu s přiloženým pěnovým blokem.
