KÄYTTÖOHJE KSK 6300 MIELE

Tämän side-by-side -asennussarjan avulla voit kiinnittää seuraavia kylmälai-temalleja toisiinsa:

• KWT 6312 UGS
• KWT 6321 UG
• KWT 6322 UG

Voit myös kiinnittää kylmälaitemallit KWT 6312 UGS ja KWT 6322 UG toisiinsa.

Ennen asennusta

Lue ehdottomasti tämä asennusohje ennen kylmälaitteiden asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja kylmälaitteiden rikkoontumisen.

Varo!

Kylmälaite voi kaatua, jollei sitä ole asennettu kalusteisiin.

Laitteiden kiinnittämiseen tarvitaan ehdottomasti kaksi henkilöä.

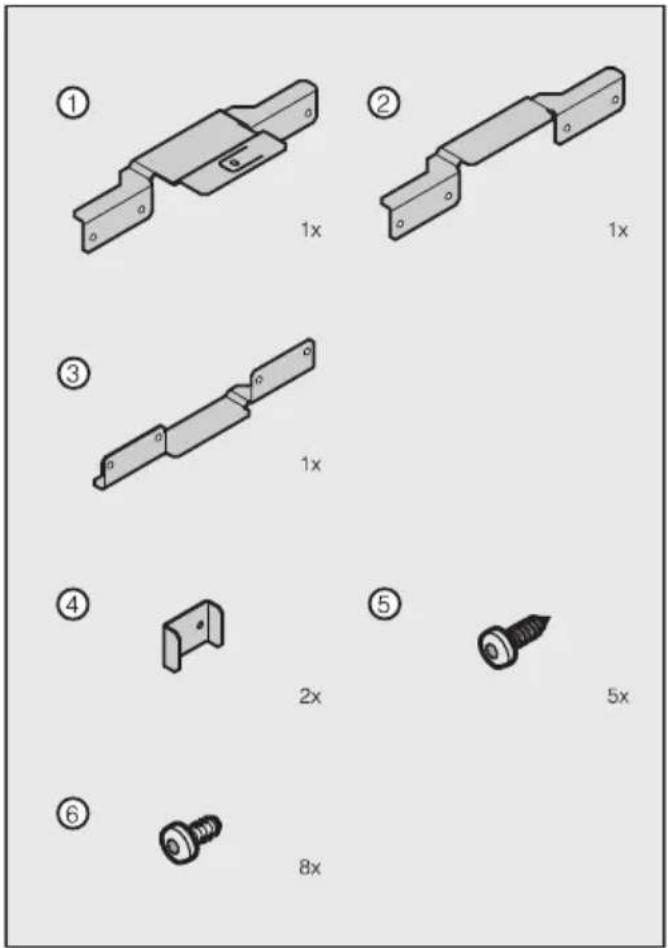

Työtason alla olevan sijoitusaukon mu- kaan tarvitset side-by-side -asennuk- seen seuraavia kiinnitystarvikkeita:

• liitosrauta, jossa kiinnityskieleke ① (kun laitteet voidaan ruuvata kiinni puiseen työtasoon)
• liitosrauta ilman kiinnityskielekettä ② (kun laitteet asennetaan sellaisen työtason alle, johon niitä ei voi ruuvata kiinni)
• kiinnityskulmarauta ③ (kiinnittää lait teet toisiinsa laitteiden etupuolelta al-haalta)
• kiinnityskulmarauta ④ (kiinnittää laitteet toisiinsa takapuolelta)
• ruuvit kiinnityskulmarautoja varten ⑤
• ruuvit liitosrautoja varten ⑥

Side-by-side -asennusta varten tarvitset seuraavia työkaluja:

• erikokoisia ruuvinvääntimiä
• erikokoisia ruuvipaloja
• vesivaaka
• nauhamitta
• kita-avain (kuuluu toimitukseen).

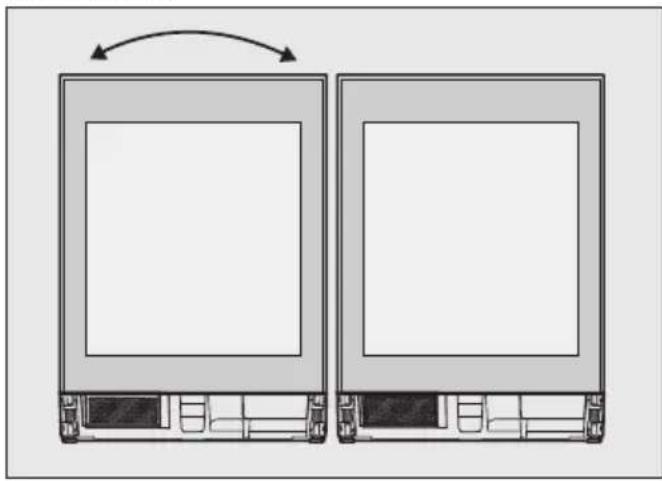

Oven avautumissuunnan vaihtaminen

■ Vaihda vasemmalle puolelle tulevan kylmälaitteen ovi avautumaan vasemmalle. (Katso käyttö- ja asennusohje, Oven avautumissuunnan vaihtaminen)

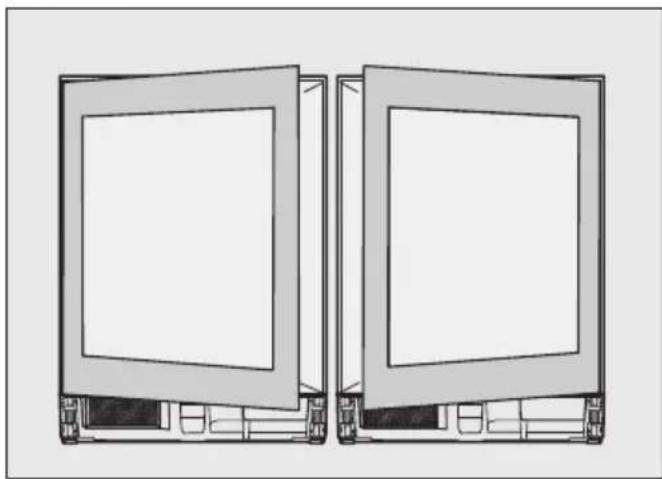

Kummankin laitteen ovisaranoiden on siis tultava ulkoreunan puolelle.

Laitteiden valmistelu, suorista- minen ja liittäminen toisiinsa

■ Aseta laitteet vierekkäin sijoitusaukon eteen.

Jätä laitteet vielä sen verran etäälle sijoitusaukosta, että pääset työskentelemään laitteiden takapuolella.

■ Valmistele laitteet. (Katso käyttö- ja asennusohje, Laitteen sijoitus työta- son alle)

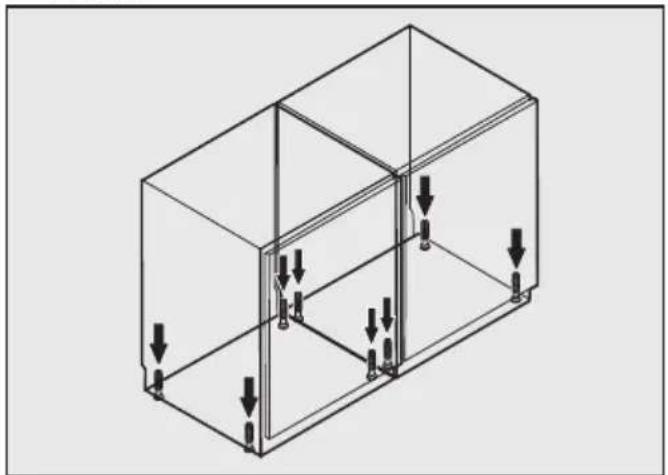

- Kierrä säätöjalkoja ulospäin myötä-päivään, kunnes laitteen yläreunan ja sijoitusaukon alareunan väliin jää noin 4 mm.

■ Suorista laitteet korkeus- ja vaaka-suunnassa kita-avaimen avulla. (Katso: Laitteen sijoitus työtason alle)

Vinoon asentoon kiinnitetty laite saattaa vääntyä.

Jos haluat tasata laiteyhdistelmän samalle korkeudelle viereisten kalusteovien kanssa:

■ Noudata laitteen käyttö- ja asennusohjeen ohjeita. (Ks: kohta Jos viereiset kalusteovet ovat korkeampia)

4 x 14 TX 15 4 x 14 TX 15

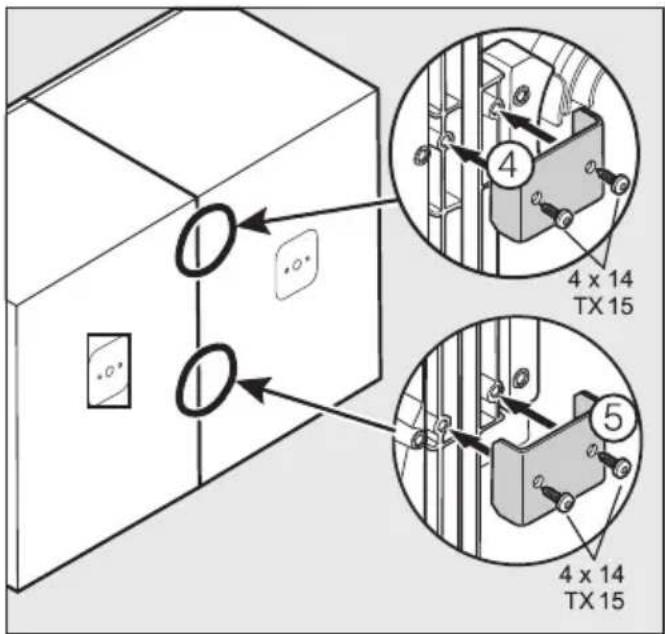

■ Ruuvaa laitteet kiinni toisiinsa taka-puolelta kahden kiinnityskulmaraudan avulla ④.

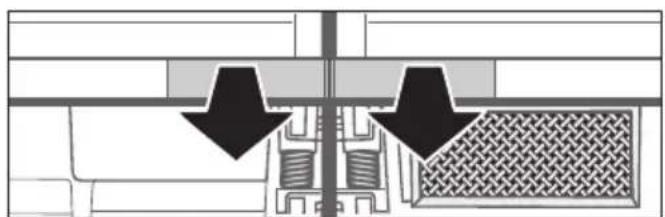

■ Irrota peitelevyt molemmista laitteista.

■ Ruuvaa laitteet kiinni toisiinsa etupuolelta ylhäältä ja alhaalta liitosrautojen avulla.

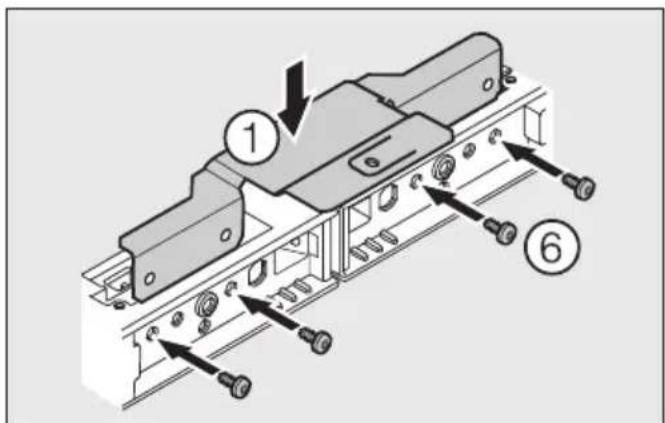

Asennus puisen työtason alle

■ Käytä liitosraautaa, jossa on kiinnityskieleke ①.
■ Ruuvaa liitosrauta neljällä ruuvilla kiinni laitteisiin.

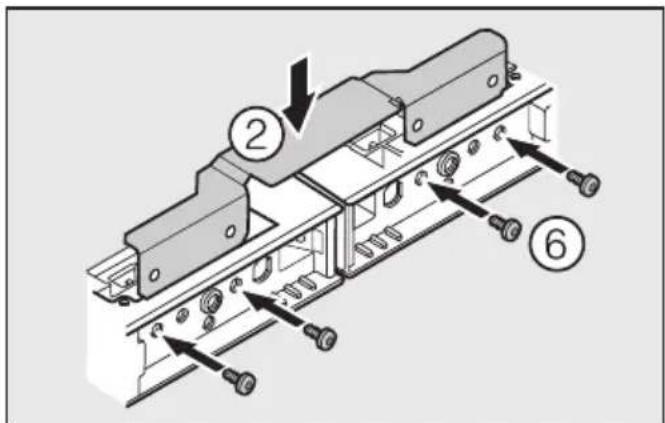

Asennus sellaisen työtason alle, jo- hon ei voi kiinnittää ruuveja

■ Käytä liitosraautaa ilman kiinnityskielekettä ②.
■ Ruuvaa liitosrauta neljällä ruuvilla kiinni laitteisiin.

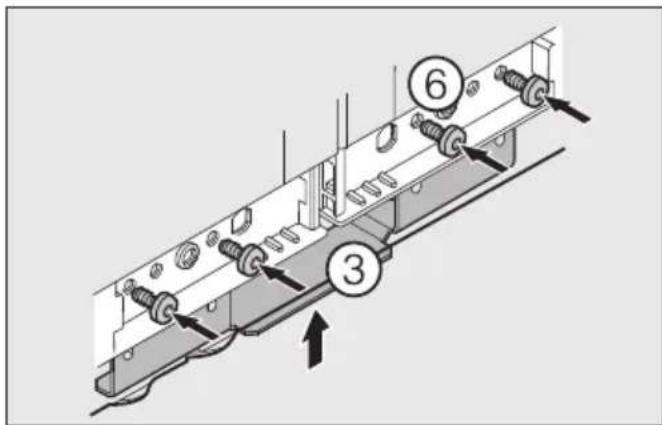

Laitteiden kiinnitys alhaalta

■ Aseta kiinnityskulmarauta ③ alas paikalleen.
■ Ruuvaa liitosrauta neljällä ruuvilla kiinni laitteisiin.

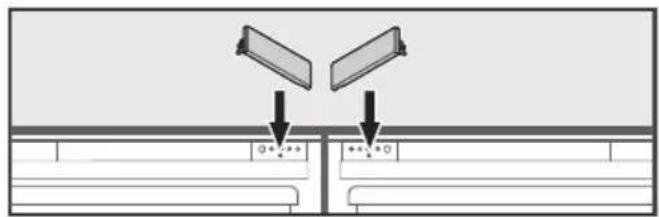

■ Aseta peitelevyt takaisin paikoilleen.

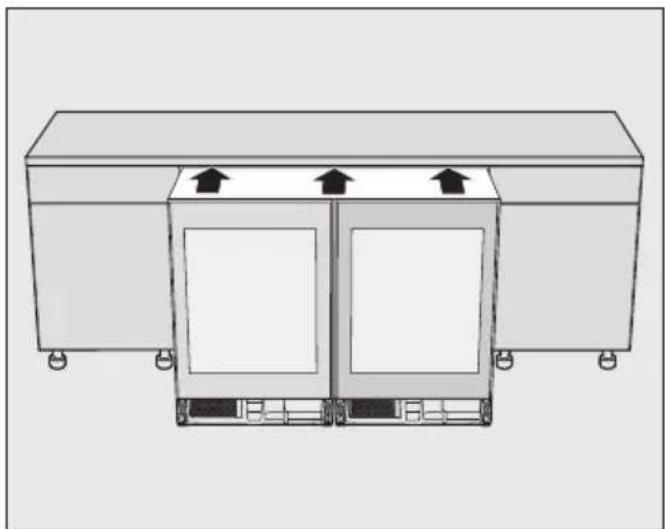

Laiteyhdistelmän työntäminen sijoitusaukkoon

Verkkoliitäntäjohto ei saa vahingoit-tua.

Jos lattiamateriaali on helposti naarmuuntuva, työnnä laiteyhdistelmä sijoitusaukkoon hyvin varovasti, jottei lattian pinta vahingoitu.

■ Työnnä laiteyhdistelmä sijoitusauk- koon niin syvälle, että laiteovien etu- pinta jää noin 2 mm ulos viereisten kalusteovien etupinnasta.

Laiteyhdistelmän kiinnittäminen sijoitusaukkoon

Ruuvit toimitetaan laitteiden mukana.

■ Laiteyhdistelmän etupinta on nyt 2 mm ulkona viereisten kalusteovien etupinnasta.

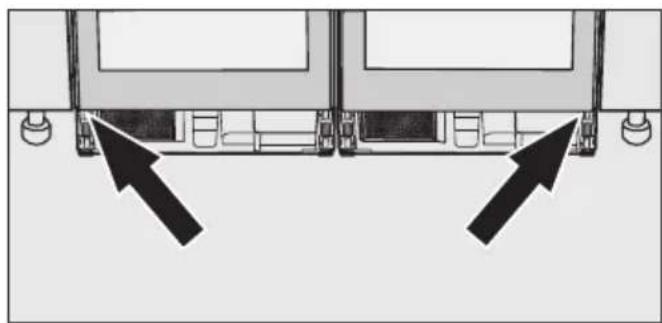

■ Ruuvaa laiteyhdistelmä alhaalta oikealta ja vasemmalta puolelta kiinni viereisiin kalusteisiin.

Laiteyhdistelmä painuu samalla hie- man sisäänpäin sijoitusaukkoon. Laitteiden ovet ovat nyt samalla ta- solla viereisten kalusteovien kanssa.

■ Suorista laitteita tarvittaessa sivu-suunnassa. (Katso laitteen käyttö- ja asennusohje, Laitteen sijoitus työtason alle)

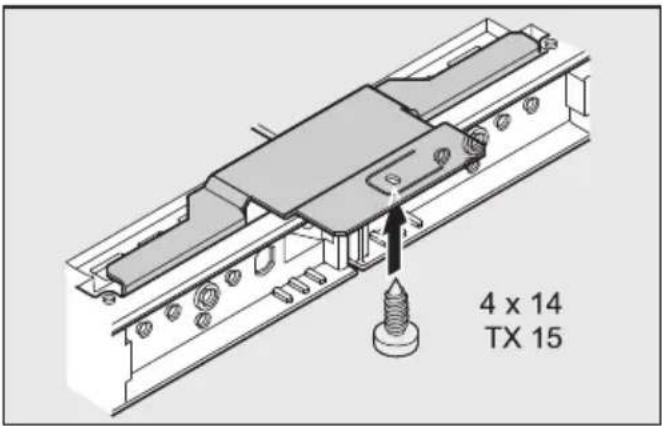

Puiset työtasot

4 x 14 TX 15

■ Ruuvaa laiteyhdistelmä vielä kiinni työtasoon liitosraudan kiinnityskielekkeestä.

■ Tee loput asennukseen liittyvät vaiheet laitteiden käyttöohjeiden mukaisesti. (Katso laitteen käyttö- ja asennusohje, Laitteen sijoitus työtason alle)

Laitteiden mukana toimitettu ilman- kiertoritilä on ehdottomasti asennet- tava paikalleen kalusteeseen ja sitä käytetään yhdessä mukana toimite- tun vaahtomuovikappaleen kanssa laitteiden käyttö- ja asennusohjees- sa annettujen ohjeiden mukaisesti.
