Selle "Side-by-side" (kõrvuti) paigaldus-komplektiga saate ühendada kaks identset või järgmised mudelid:

• KWT 6312 UG(S)
• KWT 6321 UG
• KWT 6322 UG

Samuti saate ühendada mudelid KWT 6312 UG(S) ja KWT 6322 UG.

Enne paigaldamist

Lugege tingimata see paigaldusjuhend, samuti oma seadmete kasutusjuhend enne ülespanekut, paigaldust ja kasutuselevõttu läbi. Sellega kaitsete ennast ja väldite oma seadme kahjustamist.

Tähelepanu!

Paigaldamata seade võib ümber kukkuda.

Seadmete paigaldamisel kasutage kindlasti teise isiku abi.

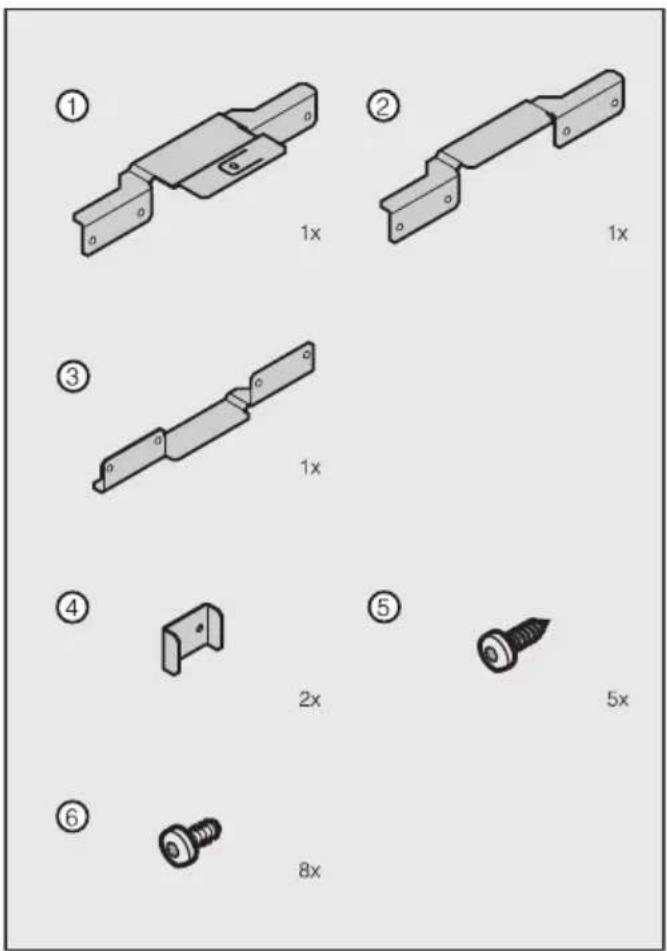

Sõltuvalt tööplaadialusest nišist vajate "Side-by-side" paigalduseks järgmisi paigaldusdetaile:

- kinnitusklemmiga ühendusnurgik ① (ühendab seadmeid puidust tööpinna all)

• kinnitusklemmita ühendusnurgik ② (ühendab seadmeid mittekruvitavate tööpindade all)
• ühendusnurgik ③ (ühendab sead meid esiküljel alumises osas)
• ühendusklamber ④ (ühendab seadmeid tagaküljel)
• kruvid ühendusklambri jaoks ⑤
• kruvid ühendusnurgiku kinnitamiseks ⑥ .

"Side-by-side" paigalduse jaoks vajate järgmisi tööriistu:

– erineva suurusega kruvikeerajad
- erineva suurusega puuriotsikud
- vesilood
- mõõdulint
- harkvõti (on seadmega kaasas).

Ukse avanemissuuna muutmi- ne

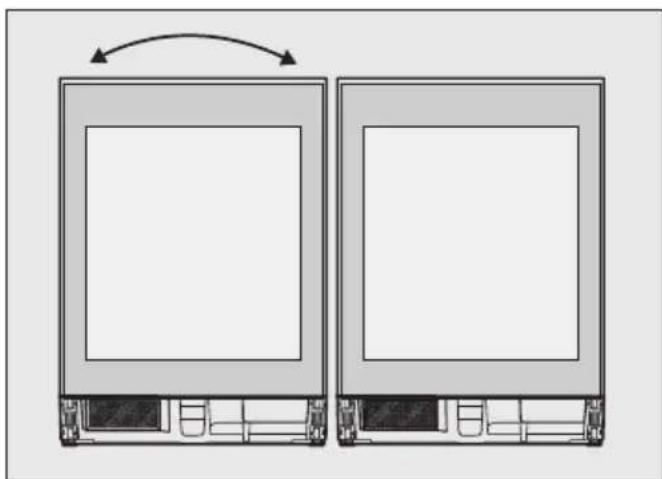

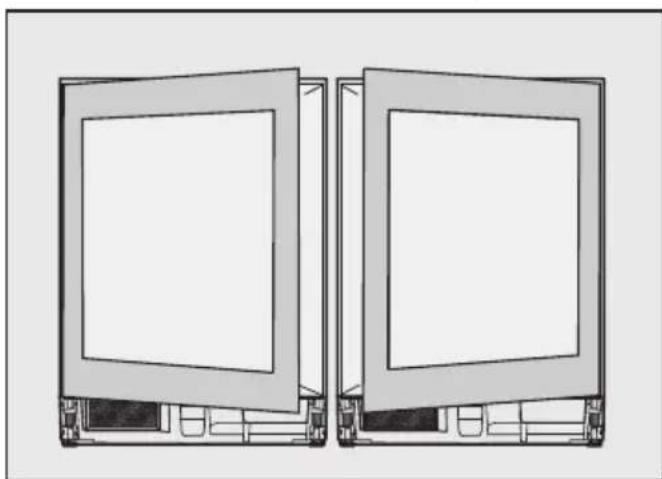

■ Muutke ukse avanemissunda vasak-poolsel seadmel. (vt seadme kasutusjuhendist "Ukse avanemissuuna muutmine)

Seadmete ettevalmistamine, joondamine ja ühendamine

■ Paigutage seadmed üksteise kõrvale tööplaadialuse niši ette.

Et saaksite mugavalt töötada seadme tagakülje juures, jätke seadme tagakülje ja tööplaadialuse niši vahele ruumi.

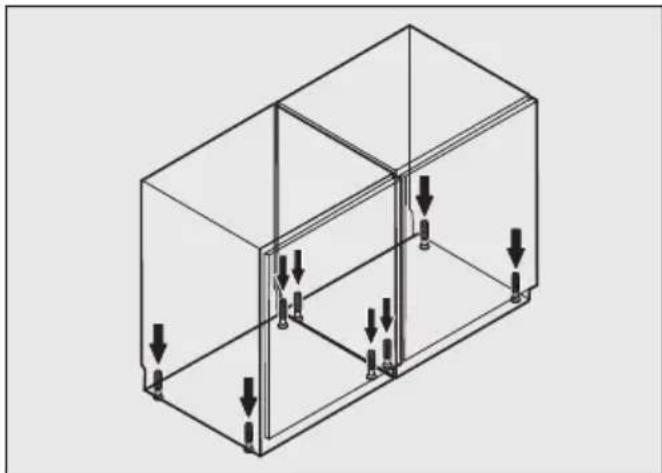

- Valmistage seadmed ette. (vt seadme kasutusjuhendist "Seadme tööplaadi alla paigaldamine") - Keerake seadistusjalgu päripäeva välja kuni niši körgusest jääb 4 mm puudu.

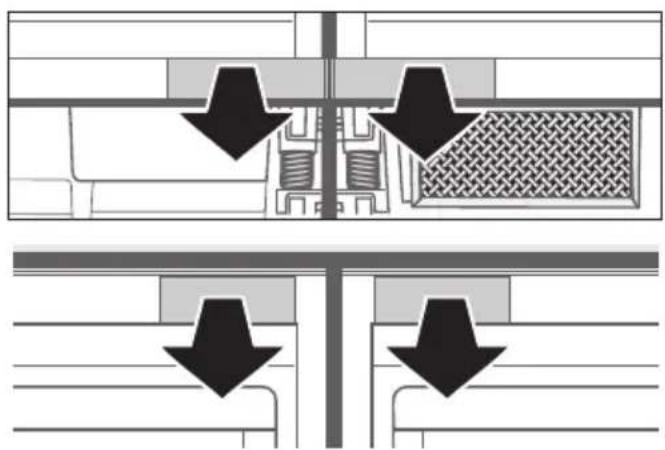

■ Joondage seadmed harkvõtmega kõrguses ja horisontaalselt. (vt "Seadme tööplaadi alla paigaldamine")

Köveralt joondatud seade vöib de- formeeruda.

Kui soovite kombinatsiooni kohandada körgemate mööbliustega:

■ järgige seadme kasutusjuhendit. (vt "Seadme kohandamine körgemate mööbliustega")

4 x 14 TX 15 4 x 14 TX 15

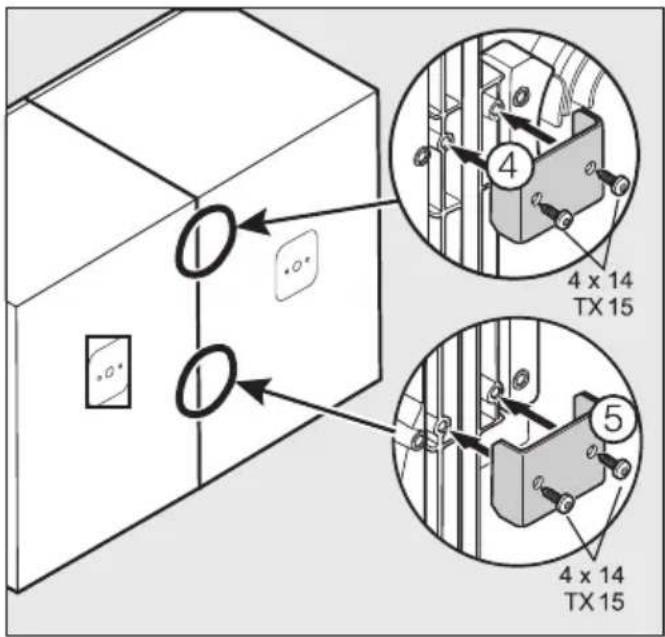

■ Kruvige seadmed omavahel ④ tagaküljel kahe ühendusklambri abil kokku.

■ Kruvige seadmed esiküljel ülevalt ja alt ühendusnurgikutega kokku:

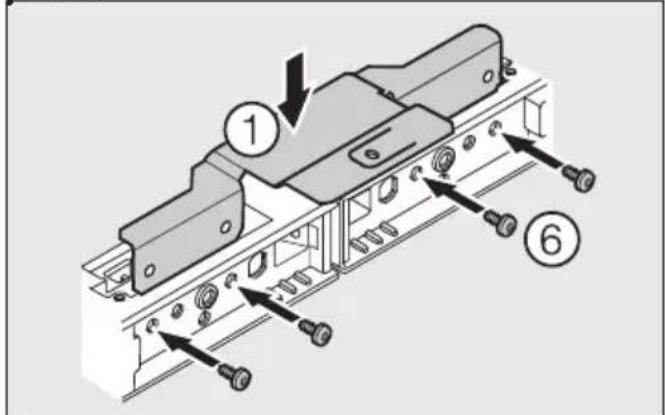

Puidust tööplaadi alla paigaldamise jaoks

■ Paigaldage kinnitusklemmiga ühen-dusnurgik ①.
■ Kruvige ühendusnurgik nelja kruvi abil seadmete külge.

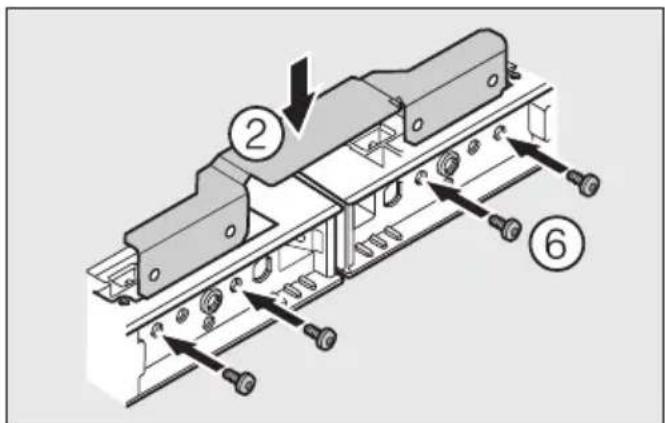

Mittekruvitava tööplaadi alla paigaldamise jaoks

■ Paigaldage ilma kinnitusklemmita ühendusnurgik ②.
■ Kruvige ühendusnurgik nelja kruvi abil seadmete külge.

Seadmete allosas ühendamine

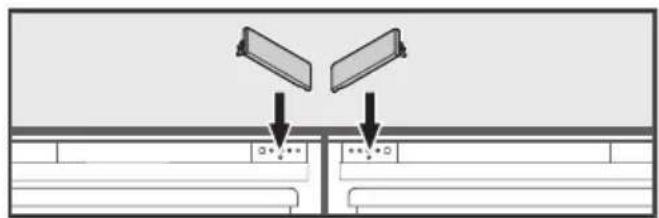

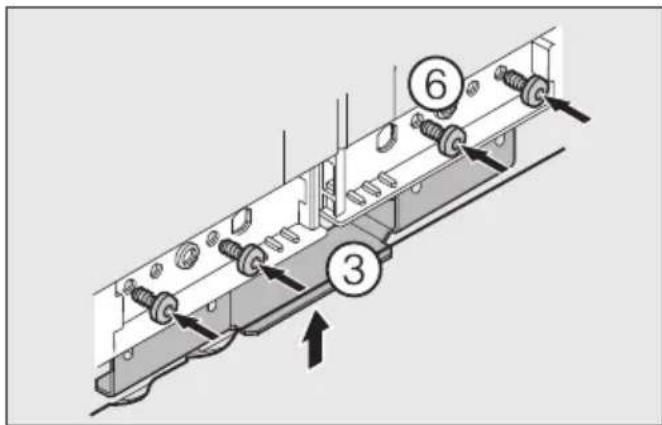

■ Paigaldage ühendusnurgik ③.
■ Kruvige ühendusnurgik nelja kruvi abil seadmete külge.

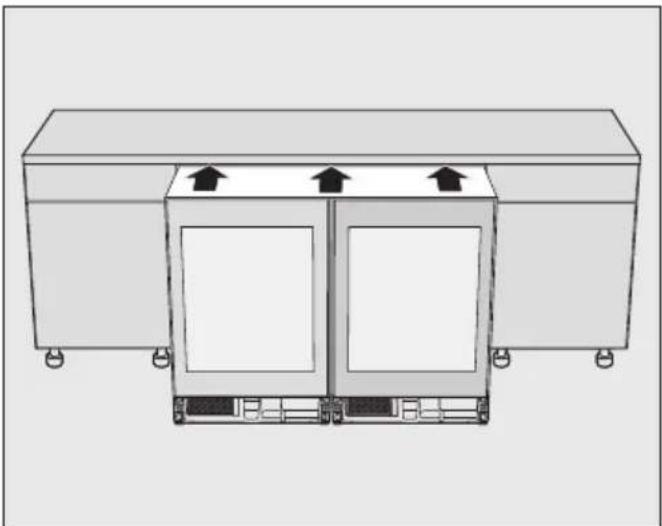

Seadmekombinatsiooni nišši nihutamine

Toitejuhet ei tohi kahjustada.

Örnadel pindadel nihutage kombinatsioon ettevaatlikult tööplaadi alla nišši, et ära hoida põranda kahjustusi.

■ Nihutage seadmekombinatsiooni nišši kuni seadmeuksed on mööbli esipaneelidest veel 2 mm eespool.

Kombinatsiooni kinnitamine nišši

Kruvid on seadmetega kaasas.

■ Kombinatsioon on ühtlaselt 2 mm mööbli esipaneelist eespool.

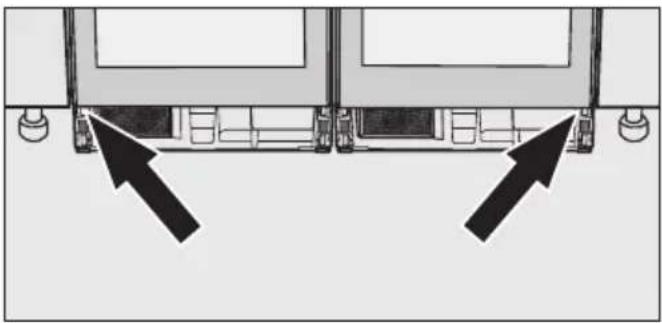

■ Kruvige seade paremalt alt ja vasa-kult alt kõrvalseisva mööbliga kokku.

Kombinatsioon tömbub vasakule täpselt nišši. Ukse esipaneel on kohakuti mööbli esipaneeliga.

■ Joondage seadmeuksed küljesuu-nas. (vt seadme kasutusjuhendist "Sead-me tööplaadi alla paigaldamine")

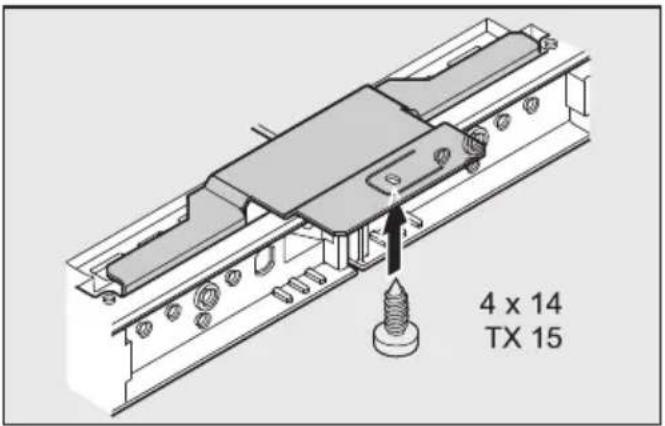

Puidust tööplaadi puhul

4 x 14 TX 15

■ Kruvige seadmekombinatsioon lisaks kinnitusklemmi abil tööplaadi külge.

■ Lõpetage tööplaadi alla paigaldamine järgides seadmete kasutusjuhendit. (vt seadme kasutusjuhend "Seadme tööplaadi alla paigaldamine")

Kaasasolev õhutusrest peab kindlasti olema paigaldatud vastavalt seadme juhendile ja seda tuleb kasutada koos kaasasoleva vahtplastist klotsiga.
