MANUAL DE UTILIZADOR KSK 6300 MIELE
Com este conjunto de montagem Side-by-Side pode unir dois aparelhos idênticos dos seguintes modelos.
- KWT 6312 UGS
- KWT 6321 UG
- KWT 6322 UG
Também pode unir os modelos KWT 6312 UGS e KWT 6322 UG um ao outro.
Antes da instalação
Antes da montagem, instalação e início de funcionamento é impres-cindível que leia estas instruções de utilização e montagem atenta-mente.
Desta forma não só se protege como evita anomalias no aparelho.
Atenção!
Se o aparelho não for encastrado pode tombar.
Proceda à montagem dos aparelhos sempre com a ajuda de uma segunda pessoa.
De acordo com o espaço existente por baixo da bancada necessita das seguintes peças e ferramentas para proceder à montagem do Side-by-side:
- Ligação em ângulo com patilha fixadora ① (une os aparelhos por baixo ao tampo de trabalho em madeira)
- Ligação em ângulo sem patilha fixadora ② (une aparelhos por baixo de
um tampo de trabalho não aparafusando)
- Ligação em ângulo ③ (une os aparelhos à frente na zona inferior)
- Ligação em U ④ (une aparelho na zona posterior)
- Parafusos para a peça de ligação em U ⑤
- Parafusos para fixar a ligação em ângulo ⑥
①
Para a montagem do Side-by-side necessita das seguintes ferramentas:
- Chave de parafusos de diversos tamanhos
- Bits de diversos tamanhos
- Nível
- Fita métrica
- Chave de bocas (fornecida junto).

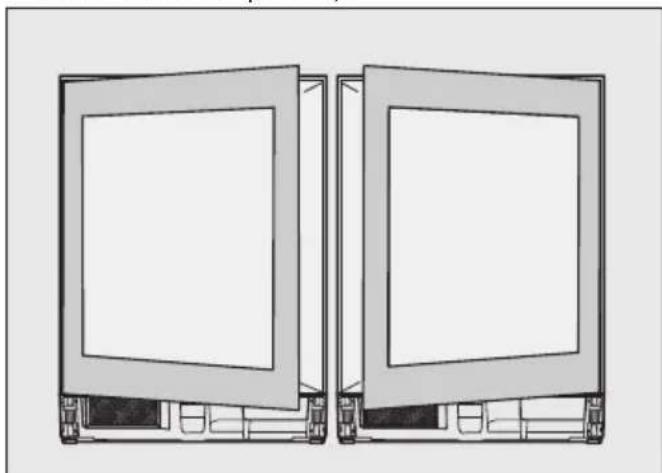

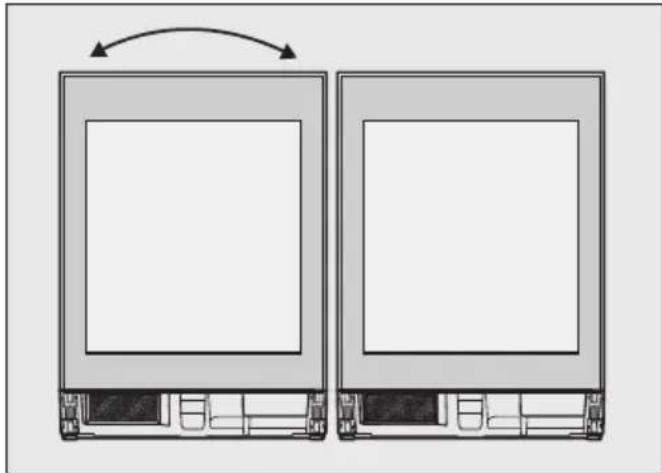

Alterar o sentido de abertura da porta
■ Efectue a mudança das dobradiças da porta do aparelho situado à esquerda. (Consulte: livro de instruções do aparelho, alterar o sentido de abertura da porta).
As dobradiças encontram-se nos laterais exteriores.
Preparar o aparelho, nivelar e unir
■ Coloque os aparelhos lado a lado à frente do nicho.
Para trabalhar comodamente nas costas do aparelho, mantenha espaço entre a zona posterior do aparelho e o nicho.

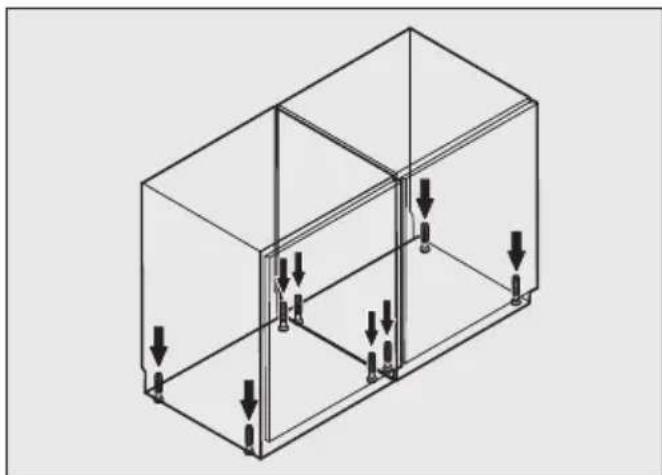

- Prepare o aparelho (consulte: livro de instruções do aparelho, encastrar o aparelho) - Rode os pés no sentido horário até ficarem 4 mm salientes.
Um aparelho não nivelado pode de- formar-se.
Se pretender nivelar a combinação com frentes de móveis mais altas:
■ Siga o indicado no livro de instruções do aparelho. (consulte: nivelar o aparelho com portas de móveis mais altas)


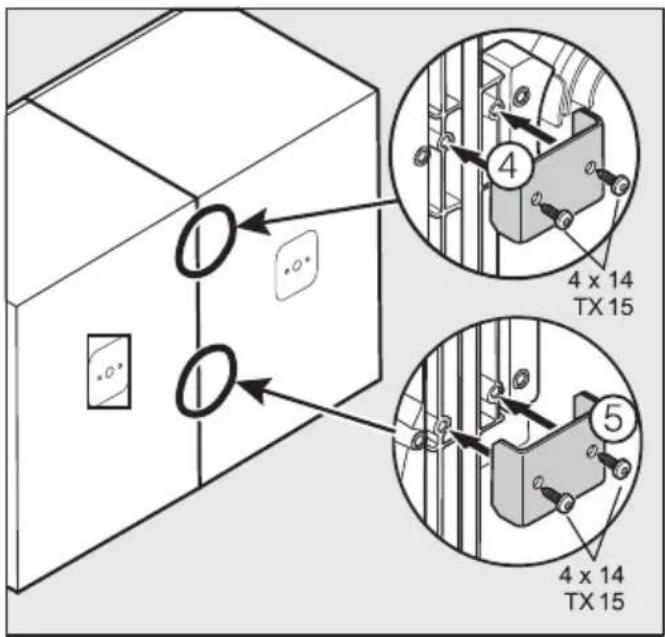

4 x 14 TX 15 4 x 14 TX 15■ Aparafuse os aparelhos um ao outro na zona posterior utilizando duas peças em U ④.

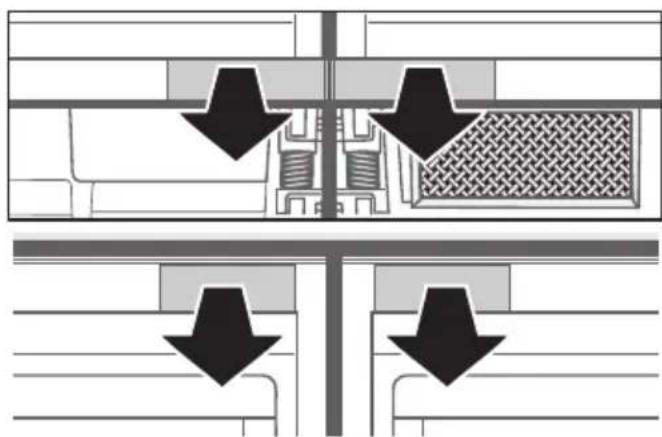

■ Retire a cobertura.
■ Aparafuse os aparelhos à frente em cima e em baixo com as peças de ligação em ângulo:

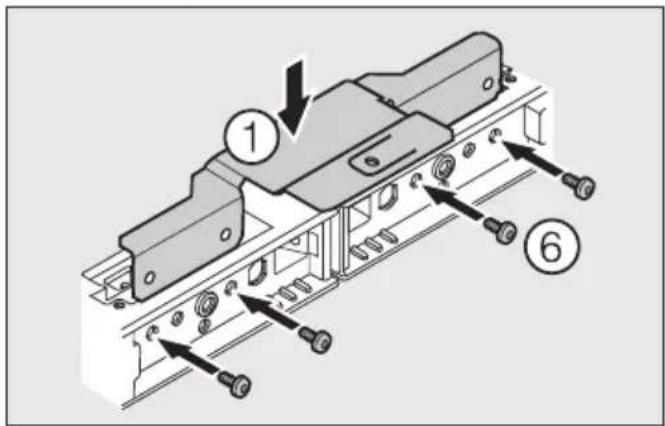

Para efectuar a montagem por baixo de um tampo de trabalho em madeira
■ Coloque a peça de ligação em ângulo com a patilha de fixação ①.
■ Aparafuse o ângulo de fixação ao aparelho com quatro parafusos ⑥.
Para montar por baixo de um tampo de trabalho onde não seja possível aparafusar o ângulo

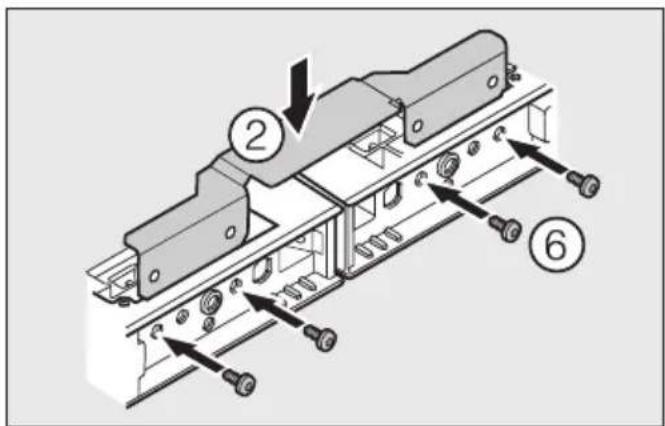

■ Coloque a ligação em ângulo sem a patilha de fixação ②.
■ Aparafuse o ângulo de fixação ao aparelho com quatro parafusos ⑥.
Unir os aparelhos em baixo

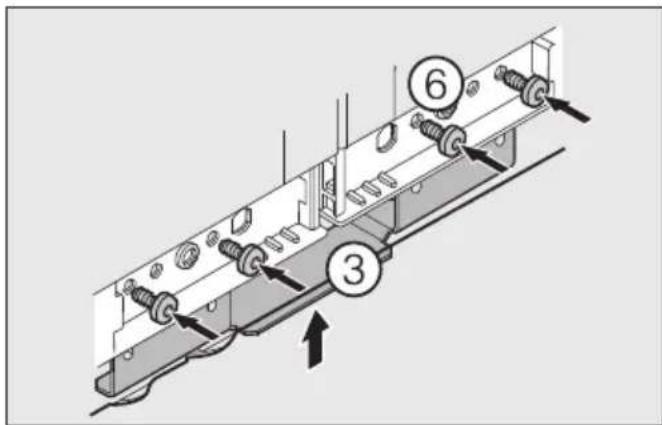

■ Encaixe a ligação em ângulo ③.
■ Aparafuse o ângulo de fixação ao aparelho com quatro parafusos ⑥.

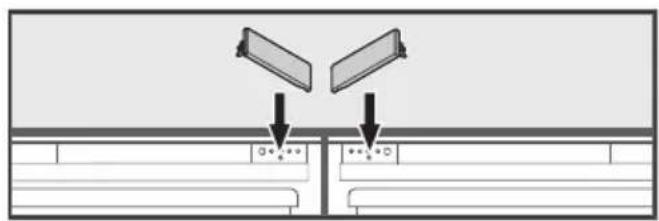

■ Coloque as coberturas.

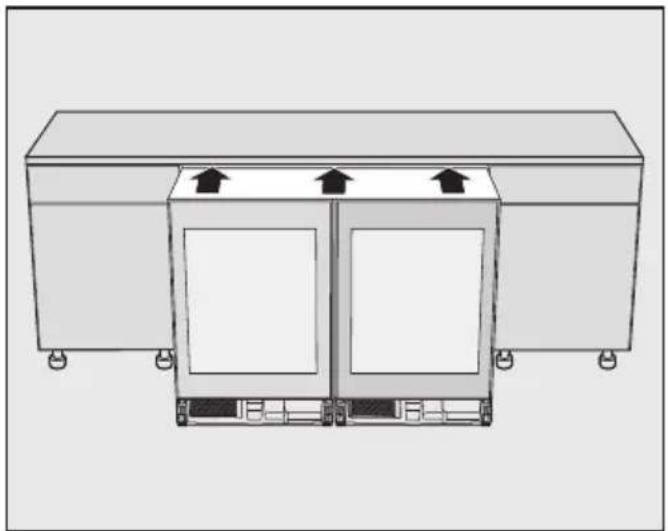

Deslize a combinação de aparelhos para o interior do nicho
O cabo de ligação à rede não pode ser danificado.
No caso de chão mais sensível, deslize a combinação com cuidado para o interior do nicho evitando assim danificar o chão.
■ Deslize os aparelhos para o interior
do nicho até que as portas só fiquem 2 mm salientes em relação à frente dos móveis.
Fixar a combinação ao nicho
Os parafusos são fornecidos com os aparelhos.
■ A combinação de aparelhos fica à frente 2 mm saliente em relação à frente dos móveis.

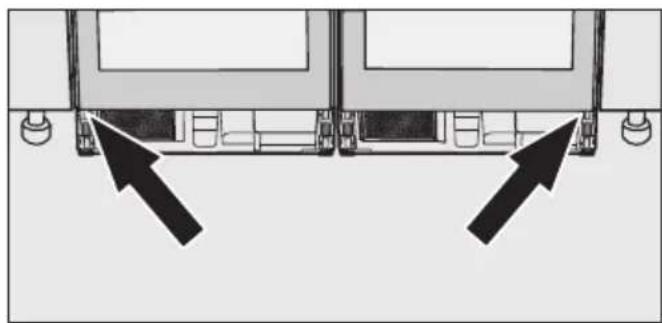

■ Aparafuse a combinação de aparelhos em baixo à direita e à esquerda aos móveis situados ao lado.
A combinação de aparelhos recua à esquerda no nicho. A frente da porta fica à face com a frente do móvel.
■ Regule as portas. (consulte: Instruções de utilização para encastrar o aparelho)
Para tampos de trabalho em madeira


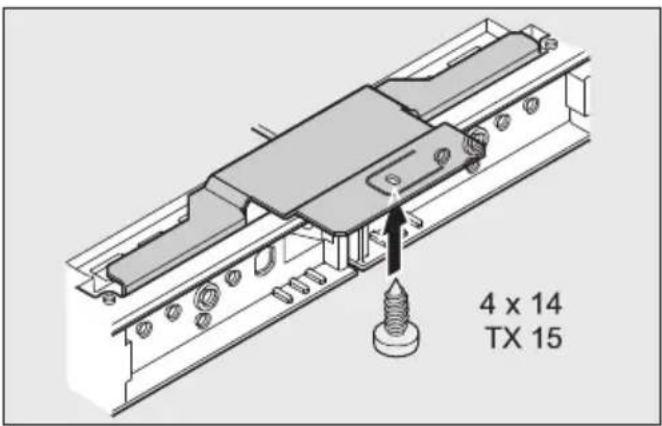

4 x 14 TX 15■ Aparafuse a combinação de aparelhos adicionalmente com a ajuda da patilha fixadora ao tampo de trabalho.
■ Conclua a montagem seguindo o indicado no livro de instruções do aparelho. (Consulte as instruções de utilização do aparelho, encastrar o aparelho)
A grelha de arejamento fornecida junto tem de ser montada de acordo com as indicações e juntamente com o bloco de esponja.
