KÄYTTÖOHJE K 303 I MIELE

Tärkeitä turvallisuusohjeita 59

Käyttoohje uunin käyttagälle 61

Asennusohje asentajalle 62

Yhdistamismahdollisuudet. 62

Ohjeita asennusta varten 62

Asennus ja liitantä 62

①Katalysaattori

(4)Yhdfskaapeli

②Asennuskaulus

⑤Hattumutterit (3 kpl)

③ Lampotilansaedin

⑥ Peltiruuvi

Tämä laite tayttäa asetetut turvallisuusmaärakykset. Asiattomasta käytösta voi kuitenkin aiheutua vaaratilanteita laitteen käytäjalle ja itse laite voi vahingoittua.

Jatā laitteen asennus ja käyttoönotto aina valtuutetun ammattilaisen tehtäviki.

Lue tämä asennusohje tarkoin ennen kuin alat käyttaa laitetta. Asennusohjeessa on tärkeitä laitteen turvallisuutta, käyttoa ja huoltoa koskevia ohjeita.

Nain valtat mahdolliset vahingot ja laitteesi vahingoittumisen.

Säilytä tämä asennusohje! Jos luovutat laitteen toiselle käytäjälle, muista antaa asennusohje laitteen mukana!

Asianmukainen käytto

Katalysaattorin K 303/K 303-1 saa asentaa ainoastaan Mielen kalusteliesiin tai -uuneihin, ja vain malleihin H 331, H 341, H 334, H 344, H 353, H 363, H 355, H 365 ja H 357. Vaaratilanteiden välttämiseksi laitteen asennus muihin uuneihin on kiellettyä. Valmistaja ei vastaa laitteen asiattomasta asennuksesta tai käytöstä aiheutuneista vahingoista.

Tekninen turvallisus

Ennen kuin liitat katalysaattorin uunin, tarkista ehdottomasti, etta laitteen pakkauksessa ilmoitetu jannite ja taajuus vastaavat sahkoverkon jannitetta ja taajuutta.
Laitteen sahkoturvallisuus on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuin ja maadoitettuin sahkoliitantaan. Valmistaja ei vastaa vahingoista, jotka johtuvat laitteen liittamisestmaadoittamattomaan tai puutteellisesti maadoitettuin sahkoliitantaan.
Käytä katalysaattoria vain paikal-leen asennettuna. Nain et voi edes vahingossa koskea osiin, joista saa sahköiskun.
Alä missän tapauksessa avaa lait-teen ulkovaippaa. Laitteen sahköä johtaviin osiin koskeminen voi olla hengenvaarallista. Muutokset laitteen sahköisissä tai mekaanisissa rakenteissa voivat vahingoittaa lait-teen toimintaa.

Jatä sahkoasennukset ja korjasteyö t aina valtuutetun ammattilaisentehtaviksi.

Asiattomista korjauksista voi aiheutua laitteen kayttajalle vaaratilanteita, joista valmistaja ei voi olla vastuussa.

Laite on kytketty pois sahkoverkosta vasta kun jokin seuraavista edellytyksistä taytyy:

• uunin sulake on kierretty kokonaan irdi sulaketaulusta.
• uunin automaattisulake on kytketty pois päältä.
• uunin sahkoliitosjohto on irti sahkoliitannast.

Pistotulpalla varustettua uunia eisaa liittaa sahkoverkoon jatkojohdon avulla, jottei laitteen sahkoturvalliusus heikkenisi.
Kun haluat käyttaa hyväksi uunin jalkilampöa, alä kytke uunia pois paälta. Alä muuta uunin toimintatavan valitsimen asentoa, vaan valitse vain mahdollisimman alhainen lampötila. Rasvahöyrt voivat muuten kertyä katalysaattoriin, mistä voi aiheutua ylimääräistä hajua seuraavalla käyttokerralla.

Käytösta poistaminen

Kun poistat vanhan tai rikkinäisen uunin käytösta tai viet sen kaatopaikalle, irrota sahkoliitosjohto asianmu-kaisesti sahkoliitannastä ja poista liitosjohto. Jos laite on asennettu sahkoverkkoon kiinteästi, liitosjohdon irrottaminen on ehdottomasti jatettäva sahköalan ammattilaisen tehtäväksi.

Kun toimit nain, kukaan ei paase vahingossakaan kayttamän rikkinäista laitetta.

Mikäli tata laitetta käytetään turvallisusuohjeiden vastaisesti, vastuusyntyväista esine- ja henkilövahingoista lankeaa laitteen käyttäjälle.

Katalysaattori asennetaan uunin sisään, hóryn jäähdytysjärkestelmaän.

Se suodattaa paistamisesta syntyvat karyt ja vahentaa siten ruoanhajua keittiossa.

Ennen ensimmäistä kayttokertaa

Kun katalysaattori on asennettu, uunin ensimmäisellä kayttokerralla syntyy käryä. Käry hviäa nopeasti, kun lammitat uunia ensimmäisellä kerralla tyhjanä noin 1/2 h.

Valitse uunin toimintatavaksi "Kiertoilma
■Valitse korkein mahdollinen lampötila.

Jos uunissa on liesikello, voit ohjelmoidea uunin toiminnan paattymaan myos automaattisesti.

Tuuleta keittiötä hyvin ensimmäisen käyttokerran aikana.

Huomaa seuraava:

Kun haluat käyttaa hyväksi uunin jäl-kilämpöa, alä kytke uunia pois päältä.

Älä muuta uunin toimintatavan valitsimen asentoa, vaan valitse vain mahdollisimman alhainen lampötila. Rasvahöryt voivat muuten kertyä katalysaattoriin, mistä voi aiheutua ylimääräistä Hajua seuraavalla käytökerralla.

Asennusohje asentajalle

Yhdistämismahdollisuudet

Katalysaattorin K 303/K 303-1 saa asentaa ainoastaan seuraaviin Mielen kalusteliesin ja kalusteuuneihin:

H331,H341

H334,H344

H353,H363

H355,H365

H 357

Ohjeita asennusta varten

Katalysaattorin saa asentaa ainoastaan valtuutettu ammattihenkilö, koska asiattomasta asennuksesta voi aiheutua huomattavia vaaratilanteita laitteen käytäjälle.

Tarpeelliset liitantaa koskevat tiedot sekakatalysaattorin typpinumero loytyvat laitteen pakkauksesta.

Tarkista etta pakkauksen tiedot vastaavat verkkovirran jannitetta.

Katalysaattorin asennuksen jälkeen laite on tarkistettava normin VDE 0701 mukaisesti (suurjännite- ja maadoitussuoja, kosketussuoja).

Asennus ja liitanta

Tarkista, ettei uuni ole liitetynä sahköverknoon.

• Irrota uuniluukku.
  Nosta uuni ulos asennuskaapistaan.

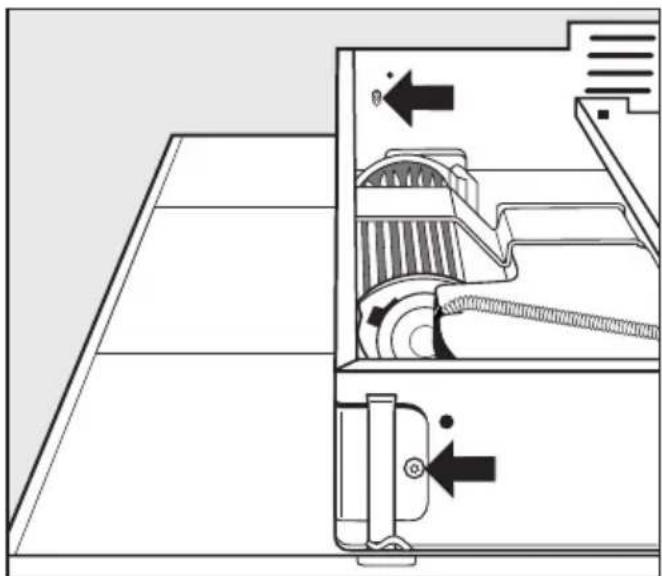

  ■ Ruuvaa uunin ulkovaipan kansilevy sekä sahkoliitannan suojalevy irti.

■Irrrota ilmanpoistokanavan pidikelevy pidikkeestään.

Katalysaattorin asennus kay helpommin, kun irrotat myos laitteen sisaanrakennettuja osia suojaavan peltikehyksen. Nain paaset paremmk kasiksi kalysaattorin sahkoliitantarasiaan.

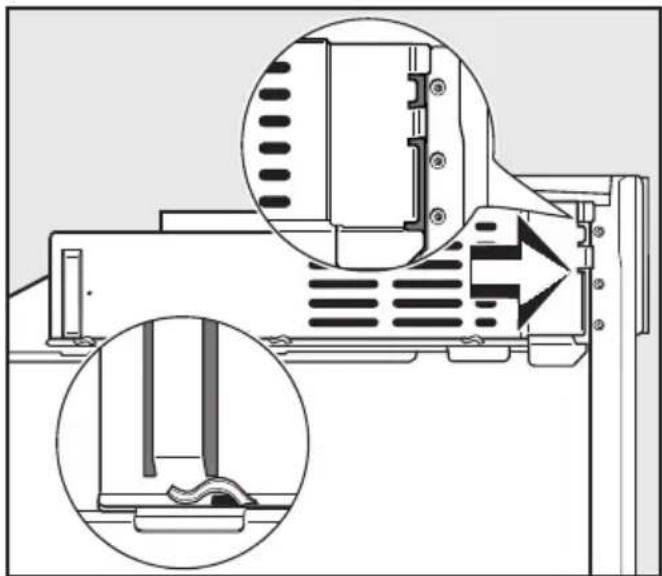

• Irrota takalevy.
  Samalla joidenkin liesimallien keittotason liitantapistokkeet voivat irrota.

• Irrota oikeanpuoleinen sivulevy. Nain paaset helpommin käsiki katalysaattorin paikalleen kiinnitetyihin liittantakaapeleihin.

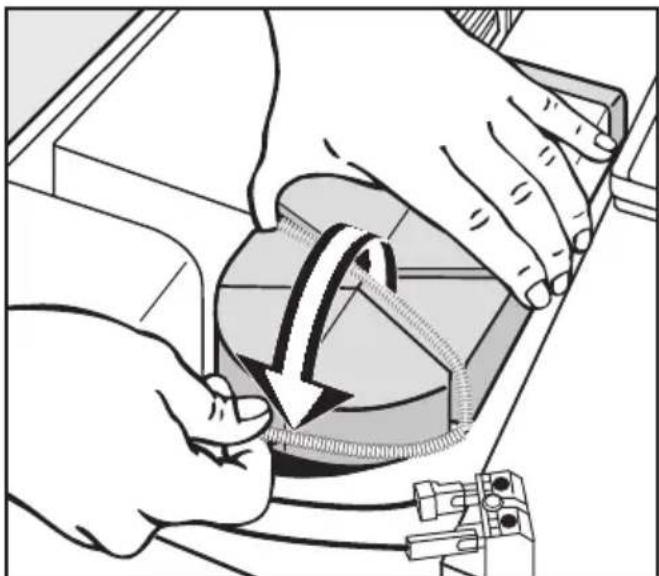

Höryn jäähdytysjärkestelmän ilmanpoistokanava on kiinnitety paikalleen kierrejousen avulla.

Vedä kierrejousi sivuun, niin voit irrot taa ilmanpoistokanavan.

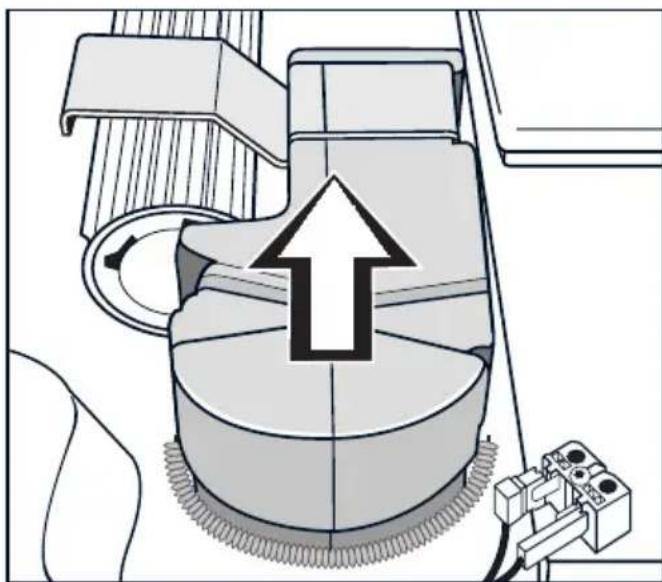

• Irrota ilmanpoistokanava ja siihen kiinnitety pidikelevy.

Ennen kuin voit irrottaa ilmanpoistoventtiilin, sinun on irrotettava sen kiinnitysruuvit uunin sisatilan katosta.

Asennusohje asentajalle

• Irrota peltien kannattimet ja laske ylä-lampövastus varovasti alas.

• Irrota uunitilan kattolevy (jos sellainen on).

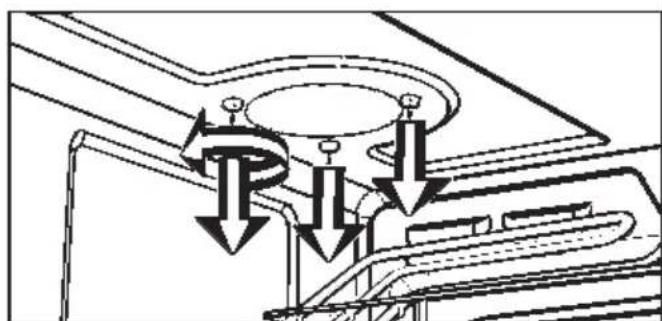

Avaa ilmanpoistoventtiilin ruuvit.

• Irrota ilmanpoistoventti.
  Sitä ei enàa tarvita, joten voit havittäa sen.

■ Lisaksi joissakin uunimalleissa ilmanpoistoventtiiln alla on irrotettava reikalevy. Irrota reikalevy. Sitä ei ena tarvita, joten voit havittaa sen.

Paina uunitilan katon eristeita takaisin sisaaanpain molemmin kasin.

Paina asennuskaulusta ② kevyesti yhteen ja työnnä se aukkoon. Levita tämän jälkeen asennuskaulista ja paina uunitilan katon eristettä sisäänpain.

Tarkista etta asennuskaulus tyontä eristeen kokonaan sisän.
Eristettä ei saa jaädä puristuksiin asennuskauluksen alle!

Asennuskaulus jatetaan paikalleen asennuksen yhteydessa.

Imuroi vielä katalysaattorin asennuspinta huolellisesti, jottei eristysmateriaalin kuituja pääse uunitilaan.

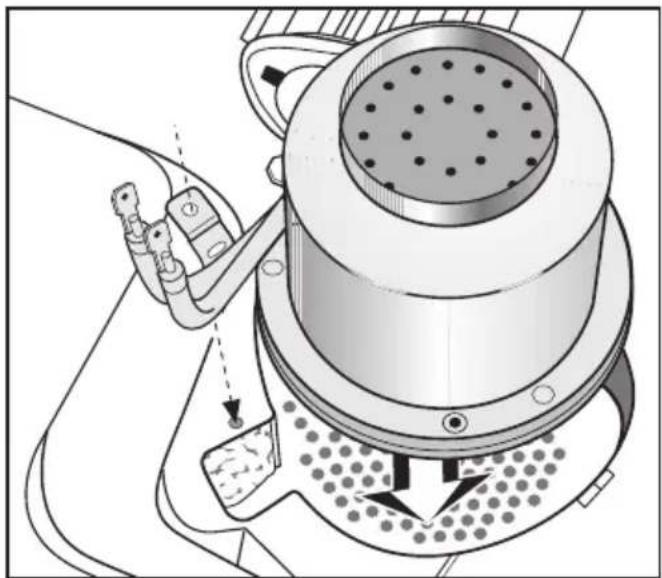

Aseta katalysaattori ①paikalleen.

Varmista etta sekä metallisihti etta tii-viste tulevat ehdottomasti katalysaatorin alle.

■ Kiinnitä katalysaattori alhaaltapain hattumuttereilla ⑤.

Katalysaattorissa on maadoitussilmukka, joka on kiinnitettävä.

Kiinnitä maadoitussilmukka ehdottomasti mukana toimitetulla peltiruuvilla ⑥. Vain tämä takaa katalysaattorin oikean maadoituksen!

■Kiinnitā maadoitussilmukka peltiruuvilla ⑥.

Jos kierrejousi on irronnut pidikkeistäan ilmanpoistokanavan irrottamisen aikana, kiinnitä jousi pidikkeisiinsa ennen ilmanpoistokanavan asenta-mista.

■ Asenna ilmanpoistokanava ja pidikelevy takaisin paikoilleen.

Asennusohje asentajalle

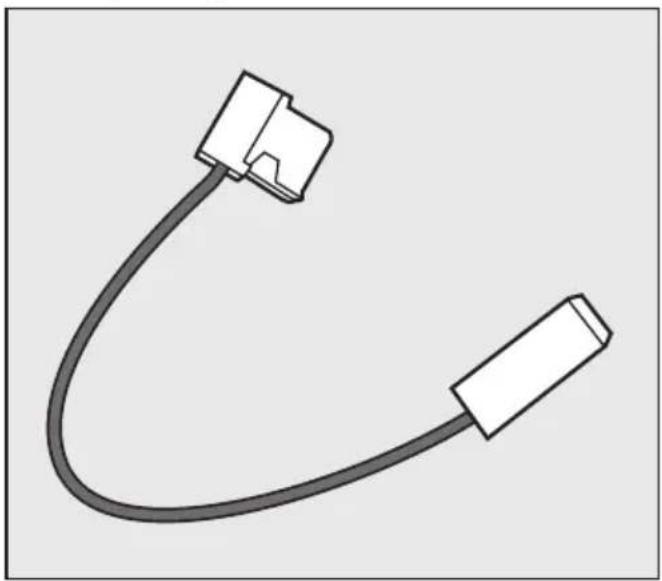

Kiinnitā mukana toimitetu yh Dyskaapeli 4 lampotilansaatimeen 3.

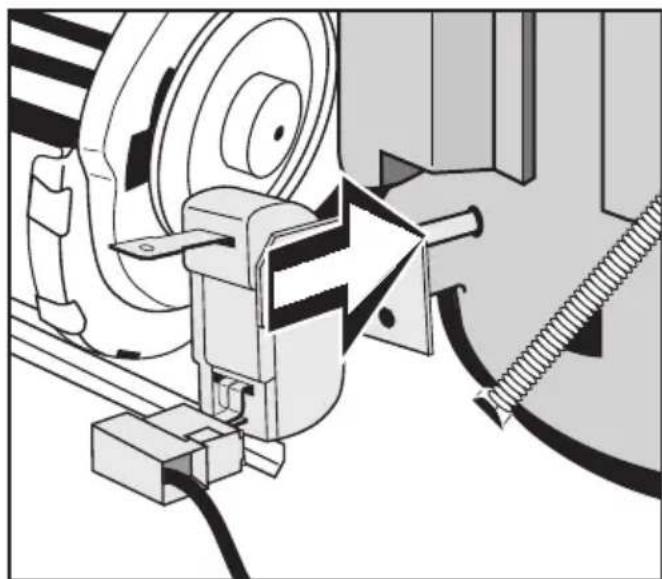

Työnnä lampötilansäadin sille varattuun aukkoon ilmanpoistokanavassa.
Kiinnitä ilmanpoistokanava ja lampoti-lansäadin paikoilleen kierrejousen avulla.

Tämän jälkeen katalysaattorin sahkoliitannat on liitettävä uunin sahkoliitantöhin.

Työnnä yhdyskaapeli ④ johonkin va- paana olevista katalysaattorin ① lampovastuksien päistä.

Muut liitäntäkaapelit, jotka on myös kiin-nitettävä katalysaattoriin, ovat valmiiksi kiinnitetyssa asennossa ilmanpoistokanavan vieressä.

Yhdistä "valmiiksi kiinnitetyt" kapelit 1 ja 2 lampötilansaatimeen ja vastaavasti vielä vapaana olevan lampovastuksen paahän. Kiinnitta kulmakappaleella varustetu liitantakaapeli lampötilansaatimeen.

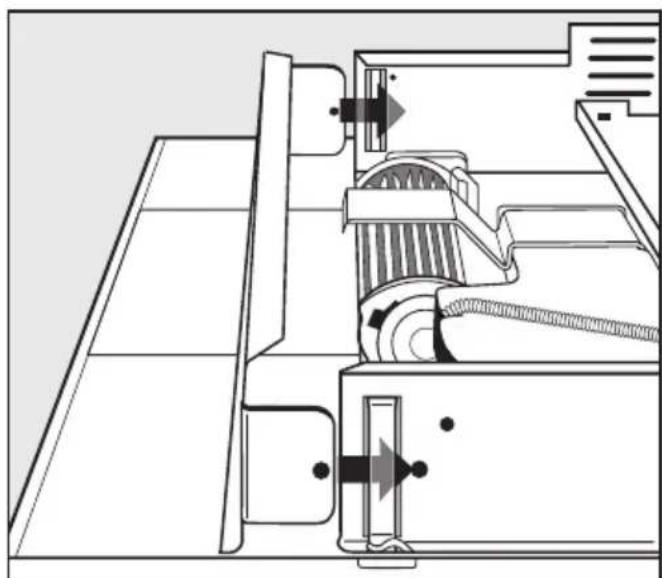

Tämän jälkeen uunin peltikehyksen sivu- ja takalevyt on kiinnitettävä takaisin paikoilleen. Vasta tämän jälkeen voit kiinnittäa ilmanpoistokanavan pidikelevyn paikalleen.

■Kiinnitä oikeanpuoleinen sivulevy.

Kiinnitatakalevy.

Kiinnitä pidikelevy takaisin pidikkeisiiinsa.
■Ruuvaa lopuksi sahkoliitannan suoja-levy sekä uunin ulkovaipan kansilevy takaisin paikoilleen.

Katalysaattorin asennuksen jalkeen laite on tarkistettava normin VDE 0701 mukaisesti (suurjannite- ja maadoitussuoja, kosketussuoja).
