MANUAL DE USUARIO K 303 I MIELE

nes de seguridad establecidas. Sin embargo, su uso inadecuado puede ocasionar daños personales y mate

riales. El montaje y la reparación sólo po

drán ser realizadas por un técnico autorizado, teniendo en cuenta las disposiciones de seguridad vigen

tes. Lea atentamente las instrucciones para el montaje, antes de poner en funcionamiento el aparato, pues és- tas contienen importantes indicacio- nes para su seguridad, manejo y mantenimiento. De esta forma se protege y evita da- ños en el aparato. ¡Conserve las instrucciones para el montaje y entréguelasa un eventual propietario posterior! Uso adecuado El catalizador K 303/K 303-1 pue

de montarse únicamente en hornos Miele, en los modelos H 331, H 341, H 334, H 344, H 353, H 363, H 355, H 365 y H 357. No está permitido el montaje en otros aparatos, lo que podría resultar peligro

so. El fabricante no se hace responsable de los daños ocasionados por un mon

to. Seguridad técnica Antes de conectar el catalizador compare sin falta los datos de co

nexión que aparecen en el embalaje, con los de la red eléctrica. Estos datos tienen que coincidir obliga

toriamente para evitar daños en el apa

rato. En caso de duda, consulte al elec

tricista. La seguridad eléctrica del aparato sólo estará garantizada, si ha sido conectado a un sistema de puesta a tierra correctamente instalado. Es im

portante que se cumpla esta condición básica de seguridad. En caso de duda, un técnico cualificado ha de revisar la instalación eléctrica del inmueble. El fabricante no se hace responsable de los daños ocasionados por una co- nexión a tierra incompleta o inexistente (p. ej. descargas eléctricas). Sólo utilice el catalizador cuando esté montado, para que no pueda entrar en contacto con ningún compo- nente eléctrico. En ningún caso abra la carcasa del aparato. Los posibles contac

tos con las conexiones conductoras de electricidad y la modificación de la es

tructura eléctrica o mecánica, ponen en peligro al usuario y pueden provocar anomalías en el funcionamiento del aparato. Advertencias concernientes a la seguridad 48Los trabajos de instalación y man

tenimiento, así como, las repara

ciones inadecuadas pueden provocar peligros considerables para el usuario. Los trabajos de instalación y manteni

miento sólo deben ser realizados por un técnico autorizado.. El aparato sólo estará separado de la red eléctrica, si se cumple una de las condiciones siguientes:

si se ha separado de la red eléctrica el cable de conexión a la red,

si todos los fusibles de protección de la cocina se han desconectado de la instalación eléctrica del inmueble, – si se han sacado por completo todos los fusibles de protección general de la instalación electrica del inmueble. La conexión del aparato a la red eléctrica no se debe realizar me- diante una prolongación de cable. Las prolongaciones de cable no garan- tizan la correcta seguridad del aparato (p. ej. peligro de sobrecalentamiento). No desconecte el aparato, si quie

re aprovechar el calor residual. Deje el selector de funcionamiento en la posición escogida y ajuste a la tem

peratura mínima. En caso contrario, el catalizador se puede obstruir y producir olores desa

gradables, cuando se conecte el apa

rato nuevamente. Desestimación de un aparato inservible En los aparatos que han finalizado su vida útil, saque el conector del enchufe a la red o permita que un téc

nico separe el cable de conexión del enchufe a la red eléctrica, cuando se trate de conexiones fijas. Inutilice el ca

ble de conexión a la red y el conector. De esta forma evita un uso incorrecto del aparato. El fabricante no se responsabiliza de los daños provocados por el in- cumplimiento de las advertencias concernientes a la seguridad. Advertencias concernientes a la seguridad 49El catalizador se monta en el sistema de refrigeración de vahos del aparato Filtra la grasa extrayéndola de los vahos salientes, de manera que dismi

nuye el olor a comida. Antes del primer uso Tras montar el catalizador, se produce un olor molesto al usarlo por primera vez. Este olor desaparece rápidamente si se deja calentar el aparato vacío du

Seleccionar la función "aire caliente D". ^ Seleccionar la temperatura máxima. En el caso de aparatos con reloj pro- gramador, puede hacer que el proceso concluya automáticamente. Procurar una buena ventilación en el local durante ese tiempo. Por favor, tenga en cuenta: No apague el aparato si desea apro

vechar el calor residual para termi

nar un proceso de asado. Para ello deje el selector en la posi

ción seleccionada y ajuste la tempe

ratura mínima. En caso contrario, los vahos se pue

den acumular en el catalizador, lo que produciría olores desagrada

bles al conectar el aparato la próxi

ma vez. Instrucciones de manejo para el usuario 50Posibilidades de combinación El catalizador K 303/K 303-1 puede combinarse exclusivamente con los hornos Miele indicados en la lista: H 331, H 341 H 334, H 344 H 353, H 363 H 355, H 365 H 357 Advertencias para el montaje El catalizador sólo puede ser monta- do por un técnico autorizado, pues un montaje inadecuado puede crear peligros considerables para el usua- rio. Los datos de conexión y el modelo aparecen impresos en el embalaje del catalizador. Los datos de conexión tienen que coin- cidir con los de la red eléctrica y del aparato. Después del montaje del catalizador, se debe comprobar el aparato según VDE 0701 (comprobación de alta ten

sión, del sistema de toma a tierra y pro

tección contra contacto accidental). Montaje y conexión Desconectar el aparato de la red eléctrica.

Retirar la puerta del horno.

Desmontar el aparato.

Desatornillar la tapa superior de la carcasa y la tapa protectora de la co

nexión a la red eléctrica.

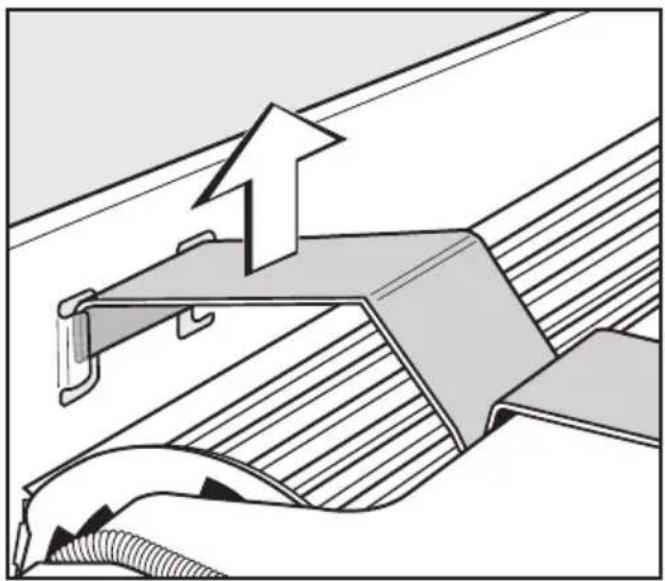

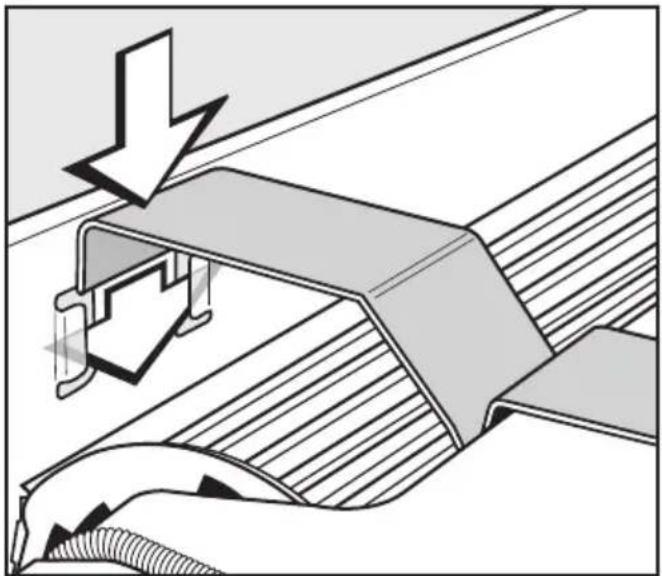

Extraer del soporte el elemento de sujeción para el canal de salida de aire. El montaje del catalizador se hace más fácil, si también se retira el borde de chapa situado alrededor de los compo

nentes del aparato, lo que posibilita lle

gar más fácilmente a la conexión eléc

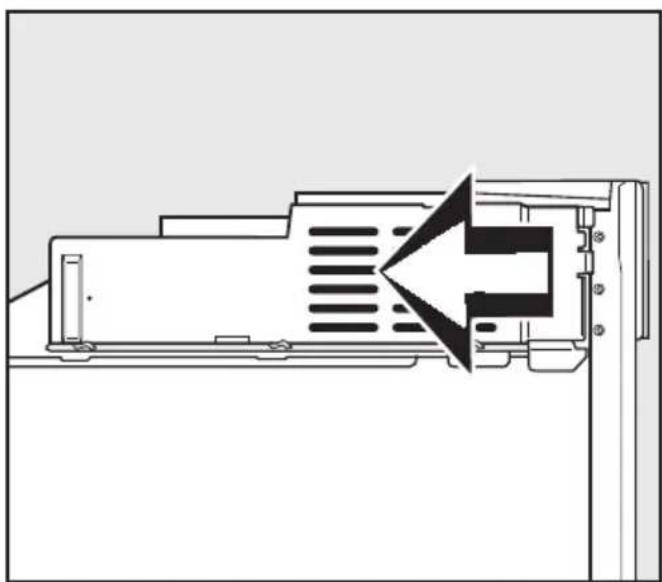

trica del catalizador. Instrucción de montaje para el técnico 51^ Quitar la chapa posterior. Según el modelo también se pueden quitar los conectores de las zonas de cocción.

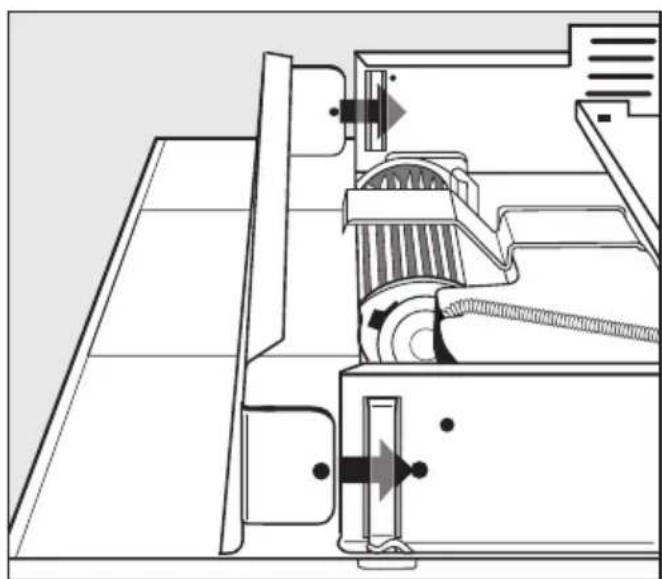

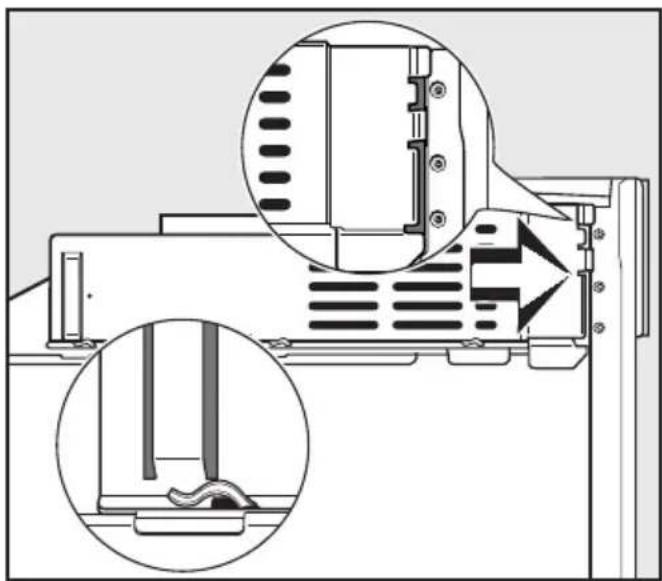

Retirar la chapa lateral derecha. Así se pueden alcanzar fácilmente los cables de interconexión "reserva" que van al catalizador. El canal de salida de aire para el siste

ma de refrigeración de vahos está suje

to mediante un resorte espiral.

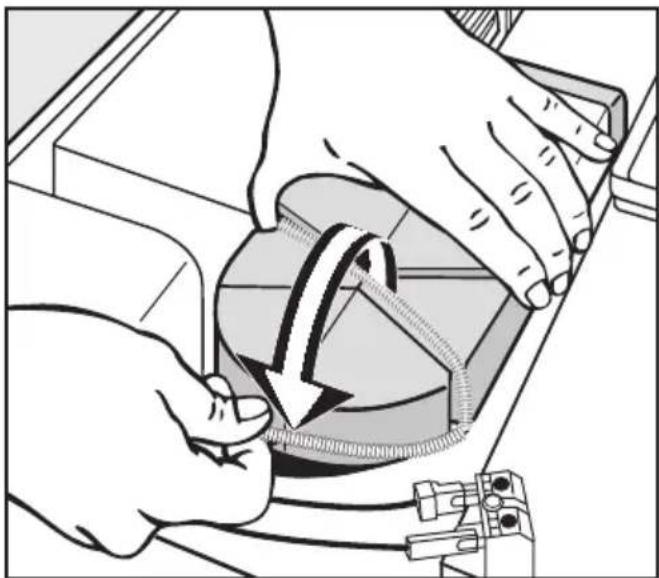

Mover hacia un lado el resorte espiral para poder extraer el canal de salida de aire.

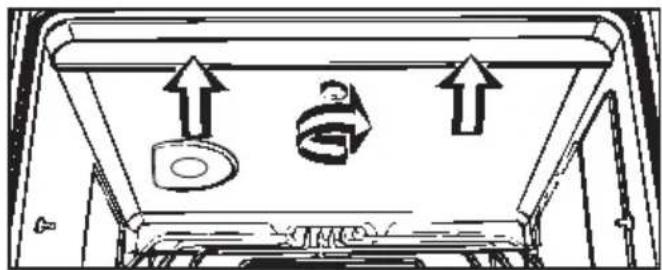

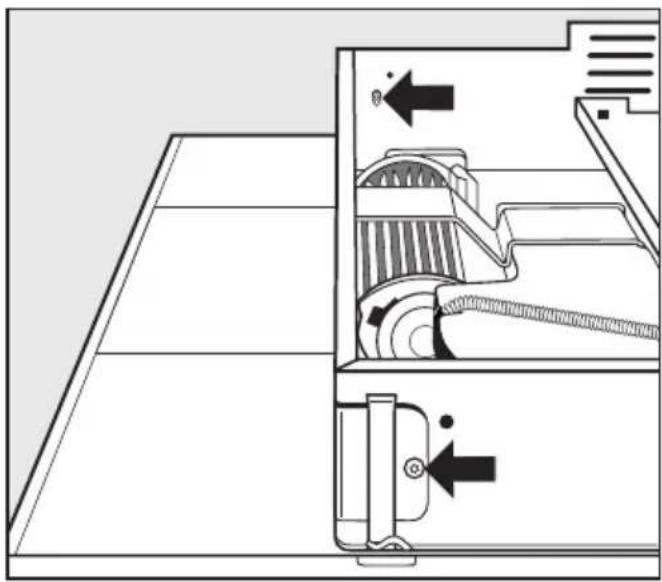

Sacar el canal de salida de aire junto con el elemento de sujeción. Antes de poder retirar el extractor de vahos, hay que quitar los tornillos situa

dos en la cubierta de la cámara de cocción.

Extraer la rejilla de sujeción y plegar hacia abajo la resistencia calefacto

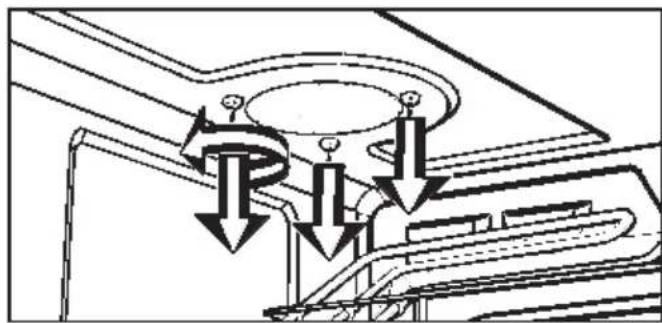

ra, para el caldeo superior. Instrucción de montaje para el técnico 52^ Extraer la chapa de la cubierta (si existe). ^ Retirar los tornillos de la salida de vahos.

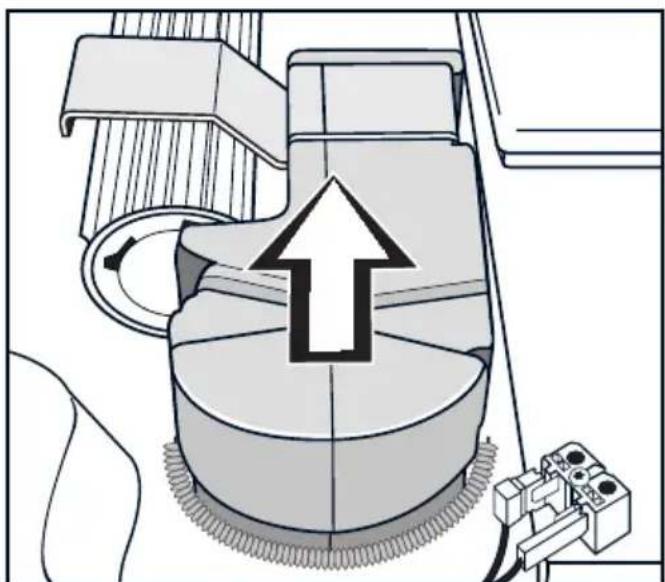

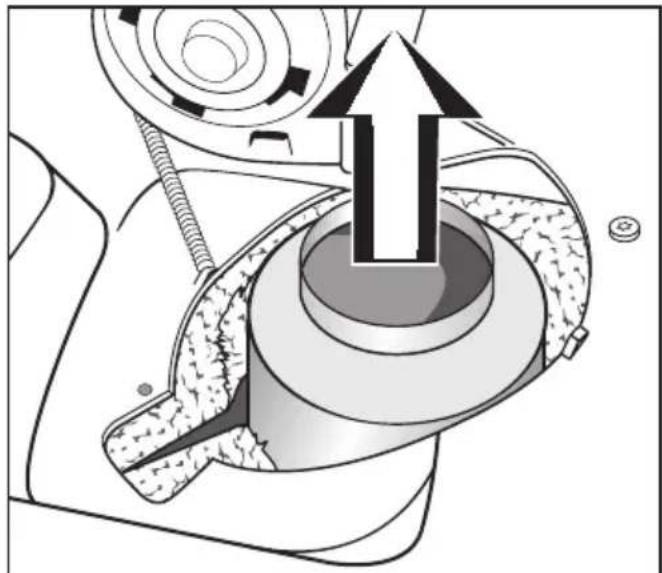

Sacar el extractor de vahos. Posteriormente se puede desestimar.

En función del modelo, se dispone además de una chapa perforada ex

traíble, situada debajo del extractor de vahos. Retire la chapa, puesto que no es necesaria para la instala

ción del catalizador y puede eliminar

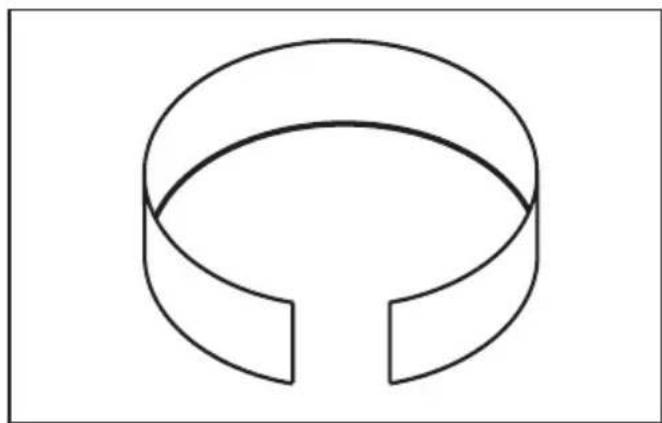

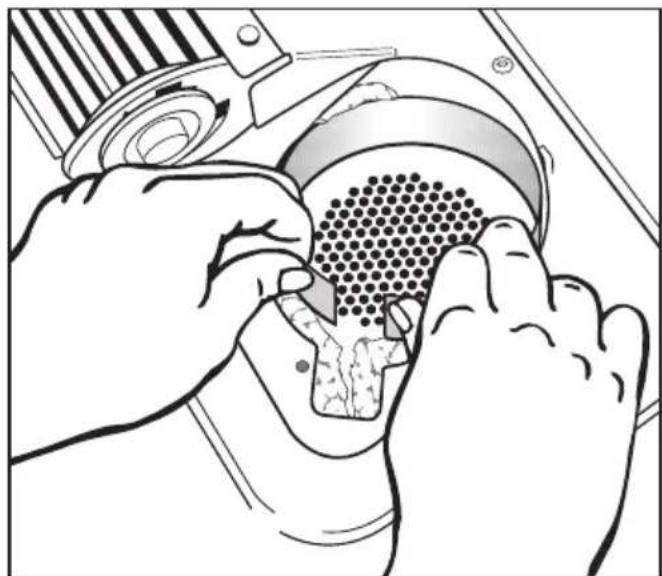

Empujar hacia atrás con las manos el aislamiento de la cubierta del horno. ^ Comprimir ligeramente el útil de mon- taje b y colocarlo. Después presionar el útil de montaje para abrirlo y empujar hacia atrás el aislamiento. Cuide que el aislamiento sea com- pletamente desplazado hacia atrás por el útil de montaje. ¡El aislamiento no debe quedar apri

sionado debajo del útilr de montaje! Después del montaje el útil, se que

rador toda la zona de montaje del catalizador para que, por razones higiénicas, las fibras del aislamiento no puedan pasar al interior del hor

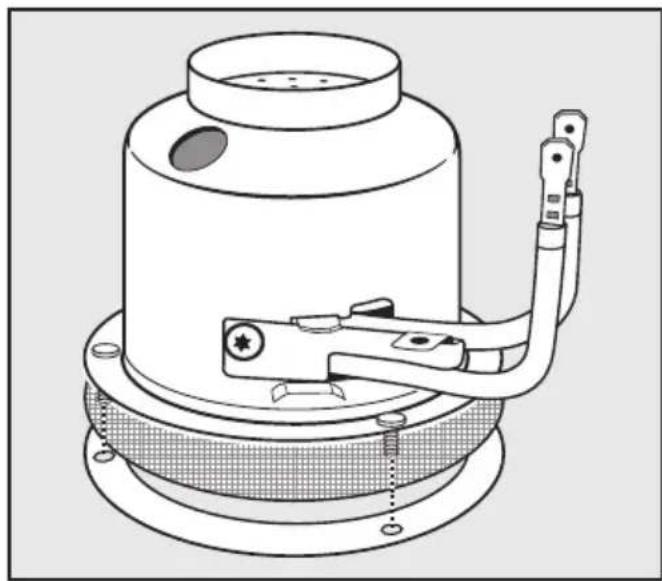

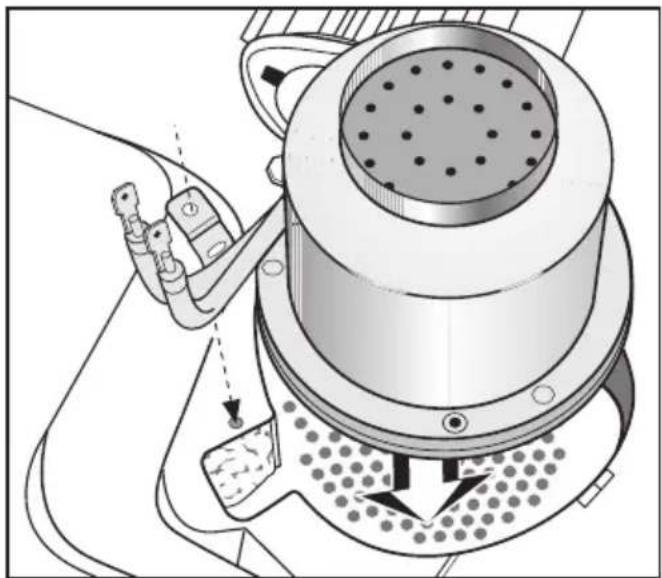

no. Instrucción de montaje para el técnico 53^ Colocar el catalizador a. Cuide siempre que se coloquen el tamiz metálico y la junta obturadora debajo del catalizador.

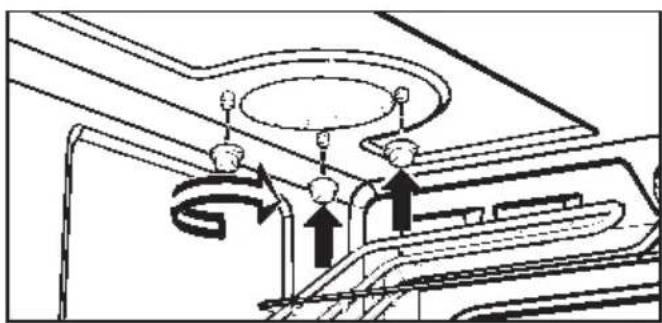

Fijar el catalizador con las tuercas de caperuza e. En el catalizador se encuentra una len

güeta de toma a tierra que debe ser fi

jada. Con este fin se deben usar obligato

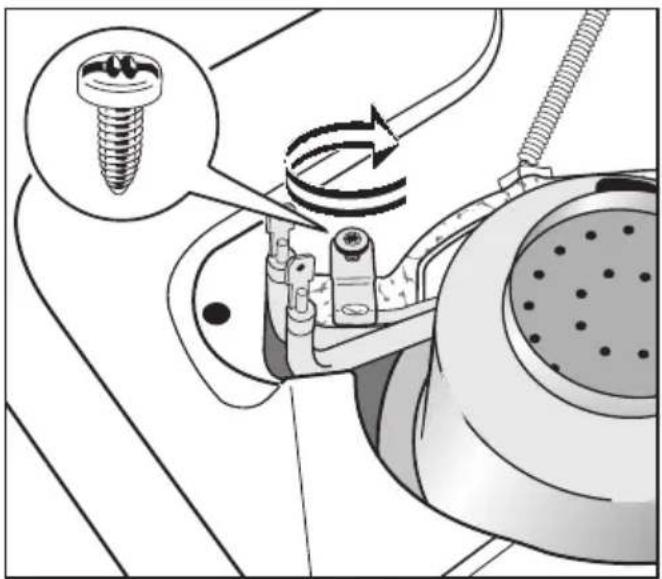

riamente los tornillos para chapa fina f suministrados con el aparato. ¡Sólo así garantizará la toma a tierra correcta del catalizador! ^ Atornillar la lengüeta de toma a tierra junto con el tornillo para chapa fina f. ^ En el caso de que el resorte espiral se haya salido de los soportes al ex- traer el canal de salida de aire, se debe volver a enganchar antes de colocar nuevamente el canal.

Poner el canal de salida de aire junto con el elemento de sujeción. Instrucción de montaje para el técnico 54^ Fijar el cable de interconexión sumi

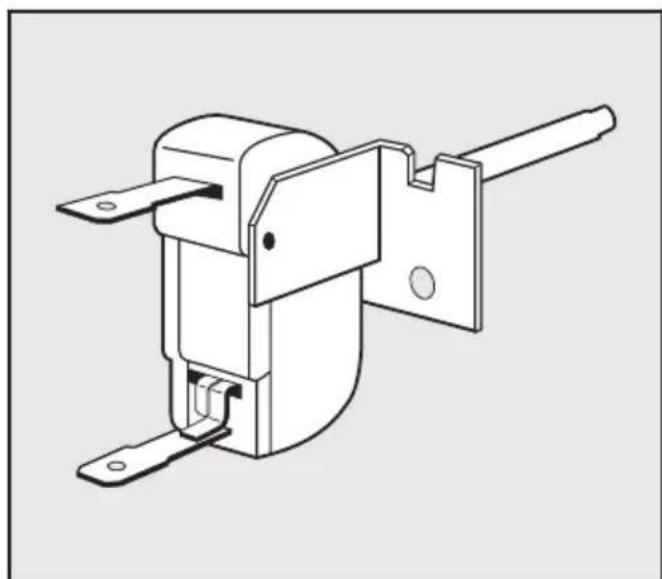

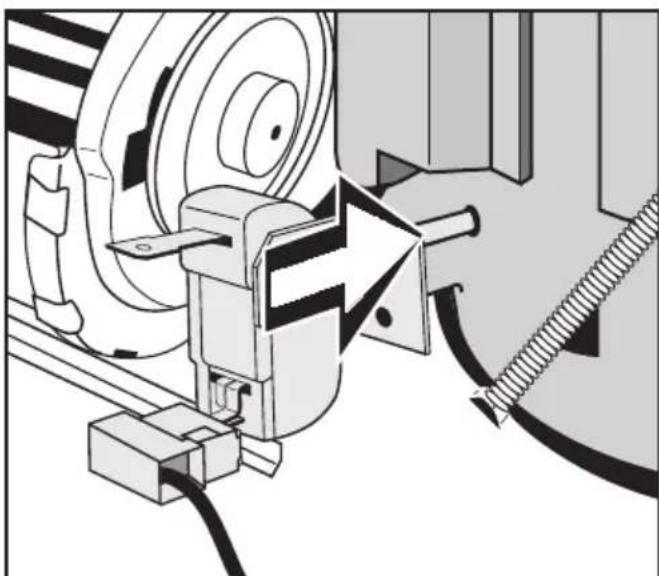

Insertar el regulador de temperatura en el orificio previsto para ese fin en el canal de salida de aire.

Asegurar el canal de salida de aire junto con el regulador de temperatu

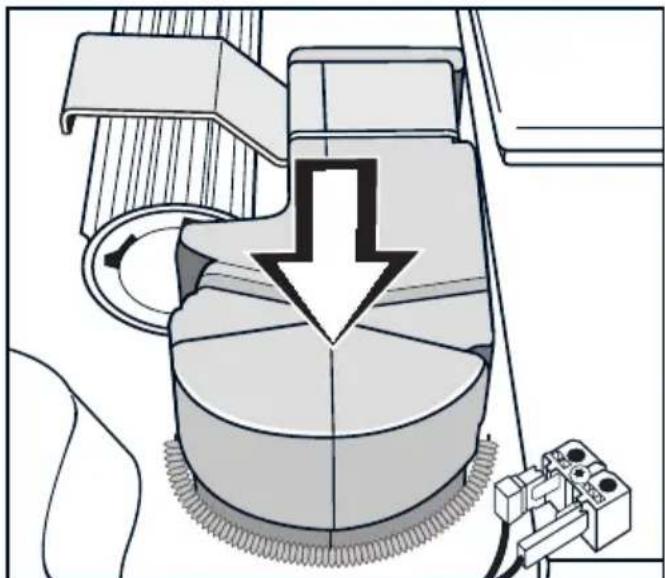

ra mediante el resorte espiral. A continuación hay que conectar los cables eléctricos al catalizador.

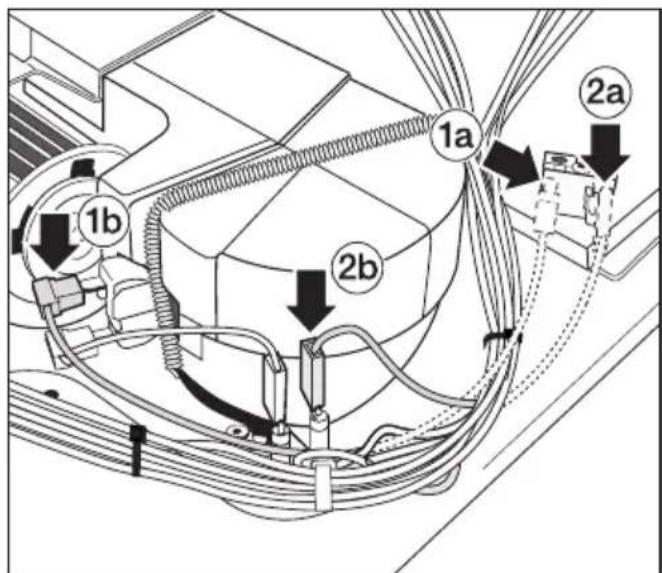

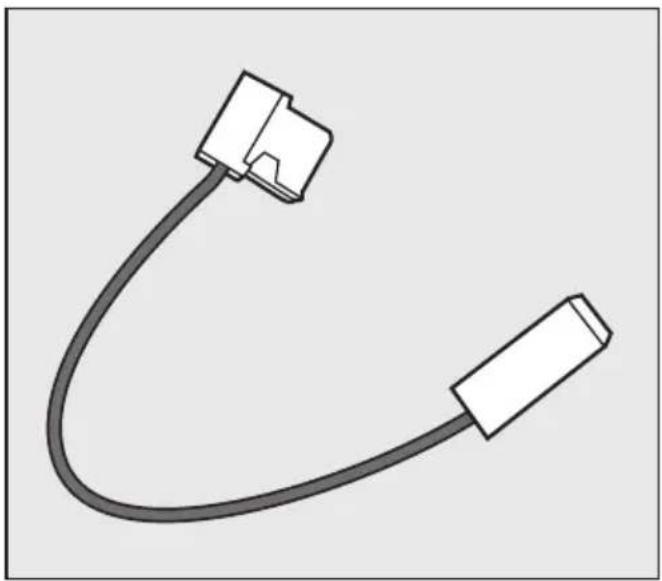

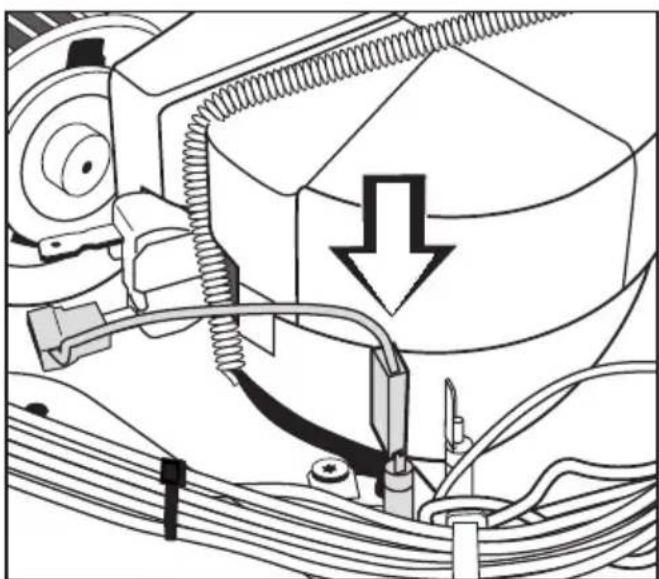

Enchufar el cable de interconexión d en uno de los extremos del cataliza- dor a relacionado con el tubo del elemento calefactor. Los demás cables de interconexión, con los que hay que conectar el catali- zador, se encuentran en "posición de reserva", al lado del canal de salida de aire.

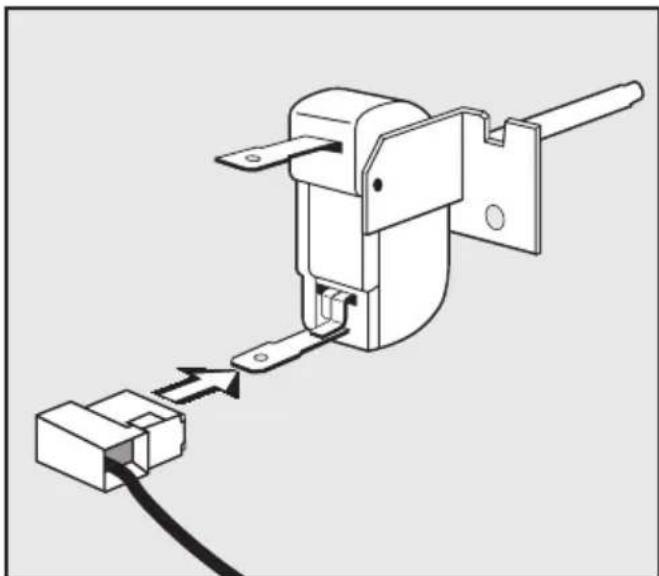

Enchufar los cables en "reserva" 1 y 2 al regulador de temperatura y al ex

tremo aún libre del tubo del elemento calefactor. Instrucción de montaje para el técnico 55El cable se debe fijar al regulador de temperatura mediante clavija con sali

da lateral. Finalmente hay que volver a montar las chapas lateral y trasera del marco para que se pueda enganchar nuevamente el elemento de sujeción del canal de salida de aire. ^ Fijar la chapa lateral derecha.
