MODE D'EMPLOI K 303 I MIELE

tions de sécurités en vigueur. Une utilisation inappropriée peut néan

moins causer des dégâts sur les personnes et les choses. Les travaux de montage et de répa

ration doivent être exécutés exclusi

vement par des professionnels en respectant les prescriptions de sé

curité en vigueur. Lisez cette notice de montage atten

tivement avant de mettre votre appa

reil en service. Elle vous fournit des informations importantes sur la sé- curité, l'utilisation et l'entretien de l'appareil. Vous vous protégerez ain- si et éviterez de détériorer votre ap- pareil. Conservez cette notice de montage et remettez-la à un éventuel futur propriétaire. Utilisation correcte Montez le catalyseur K 303/K 303-1 uniquement sur les fours ou cuisi

nières H 331, H 341, H 334, H 344, H 353, H 363, H 355, H 365 et H 357. Son montage sur d'autres appareils est interdit et peut être dangereux. Le fabri

cant n'est pas responsable de domma

ges provoqués par une utilisation non conforme ou par une manipulation er

ronnée. Sécurité technique Comparez impérativement les caractéristiques de raccordement indiquées sur l'emballage avec celles du réseau électrique avant de brancher le catalyseur. Ces données doivent absolument coïn

cider pour éviter de détériorer l'appa

reil. Interrogez un électricien en cas de doute. La sécurité électrique de l'appareil n'est garantie que s'il est raccordé à un système de mise à la terre homo

logué. Il est très important que cette condition de sécurité élémentaire soit respectée. En cas de doute faites con- trôler l'installation domestique par un professionnel. Le fabricant ne peut être tenu responsable de dommages cau- sés par une terre manquante ou défec- tueuse (décharges électroiques..). N'utilisez le catalyseur qu'une fois monté afin de garantir l'absence totale de contact avec les pièces élec

triques. N'ouvrez en aucun cas la carros

serie de four. Les éventuels contacts avec les pièces électriques et la modification du montage électrique ou mécanique peuvent être dangereux pour vous et provoquer des dysfonc

tionnements sur votre appareil. Prescription de sécurité et mises en garde 26Des travaux d'installation, d'entre

tien et des interventions incorrec

tes peuvent entraîner de graves dan

gers pour l'utilisateur. Faites effectuer les travaux d'installa

tion, d'entretien et de réparation exclu

sivement par des professionnels. L'appareil n'est déconnecté du ré

seau que lorsque l'une des condi

tions suivantes est remplie :

la fiche est débranchée,

le fusible du four est ôté, – le fusible du four est totalement dé- vissé. Ne branchez pas l'appareil en utili- sant des rallonges électriques. Cel- les-ci n'assurent pas la sécurité néces- saire (risque de surchauffe ...). N'arrêtez pas les fours à régulation électromécanique (voir "types de fours"), si vous voulez exploiter la cha- leur résiduelle. Laissez le sélecteur de fonctions sur la position choisie et tour

nez le thermostat sur "0". Sinon le catalyseur peut se boucher et dégager une odeur à la prochaine utili

sation. Elimination de l'ancien appareil Débranchez le fiche ou faites sup

primer le cordon d'alimentation par un professionnel en cas de branche

ment fixe. Rendez le cordon et la fiche inutilisables pour éviter qu'il soit fait mauvais usage de l'appareil. Le fabricant ne peut être tenu res

ponsable de dommages dus au non-respect des prescriptions de sécurité. Prescription de sécurité et mises en garde 27Le catalyseur est monté dans le sys

tème de refroidissement du four. Le filtre à graisse provenant des va

peurs de cuisson afin de réduire les odeurs. Avant la première utilisation Lorsque le catalyseur est monté, il se dégage une odeur désagréable à la première utilisation. Cette odeur dispa

raît rapidement après env.

h de fonctionnement.

Sélectionnez le mode de cuisson "chaleur tournante D". ^ Choisissez la température la plus élevée. Vous pouvez programmer la fin de l'opération sur les fours équpés d'une horloge. Veillez à bien aérer la pièce pendant ce temps. Attention: N'arrêtez pas les fours à régulation électromécanique (voir "types de fours") si vous voulez exploiter la chaleur résiduelle en fin de cuisson. Laissez le sélecteur de fonctions sur le mode de cuisson choisi et trounez le sélecteur de température sur "0". Sinon les vapeurs peuvent se dépo

ser dans le catalyseur, ce qui peut provoquer des odeurs à la pro

chaine utilisation du four. Conseils d'utilisation destinés au client 28Possibilités de combinaison Le catalyseur K 303/K 303-1 doir être uniquement monté sur des fours et des cuisinières : H 331, H 341 H 334, H 344 H 353, H 363 H 355, H 365 H 357 Montage - Généralités Le catalyseur doit être monté uni- quement par des professionnels, car un montage incorrect peut entraîner de graves dangers pour l'utilisateur. Vous trouverez les indications de bran- chement nécessaire et la désignation de l'appareil sur l'emballage du cataly- seur. Les indications de branchement du four / de la cuisinière doivent coïncider avec celles du réseau électrique. Après avoir monté le catalyseur con

trôlez le four suivant la VDE 0701 (pro

tection haute tension, terre, protection contre les contacts accidentels). Montage et branchement Coupez le courant.

Déposez le porte du four.

Sortez le four de la niche.

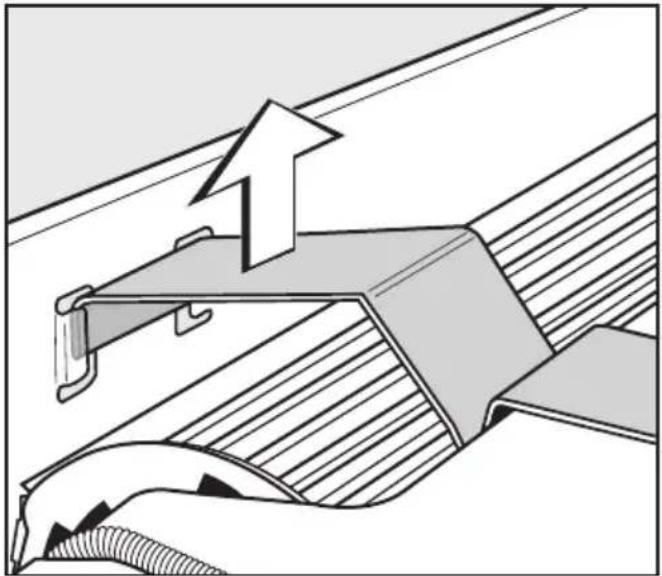

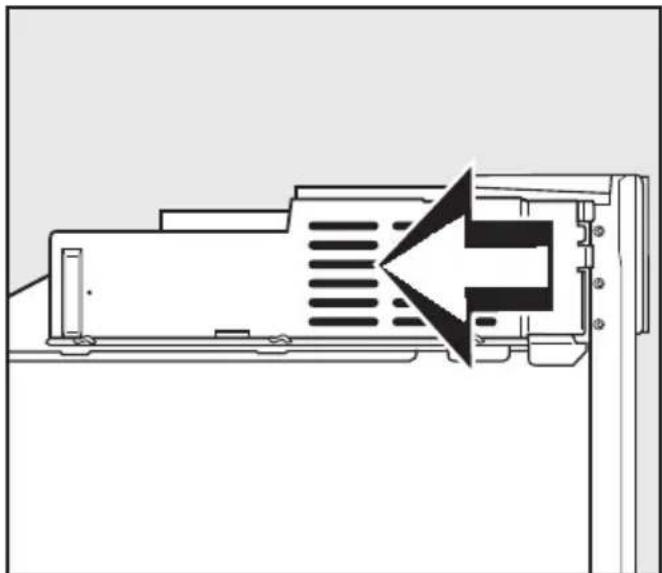

Dévissez le dessus du four. ^ Enlever de son attache la tôle sup- port pour le conduit d'évacuation Pour faciliter le montage du catalyseur, enlevez également le cadre en tôle qui se trouve autour des composants en

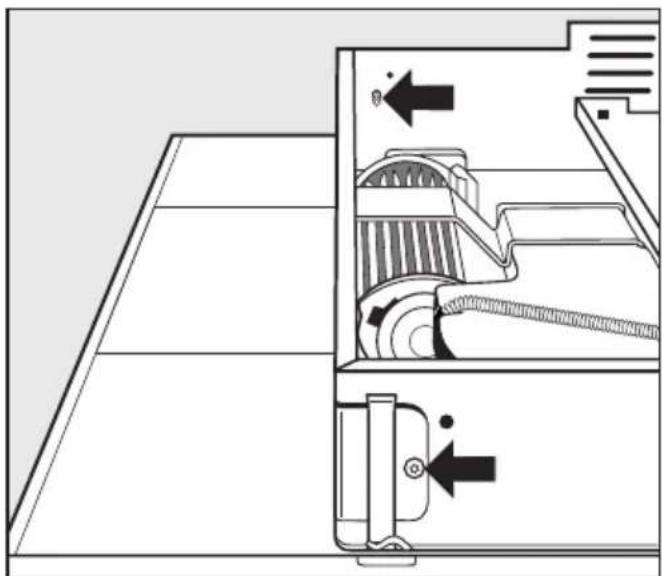

castrés de l'appareil. De cette manière, les connecteurs électriques seront plus faciles à atteindre. Notice de montage destinée au technicien 29^ Enlevez la tôle arrière. Lors de cette opération et suivant le modèle, il est possible que les connecteurs du plan de cuisson se détachent.

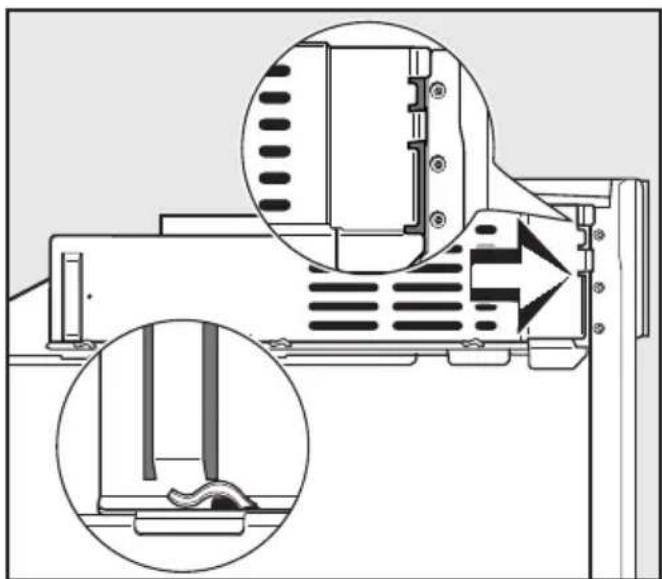

Retirez la tôle latérale droite. Les câ

bles de connexion "en attente" pour le catalyseur sont ainsi facilement ac

cessibles. Le conduit d'évacuation est maintenu à l'aide d'un ressort à spirale.

Tirez les ressorts à spirale sur le côté afin de pouvoir enlever le conduit d'évacuation d'air.

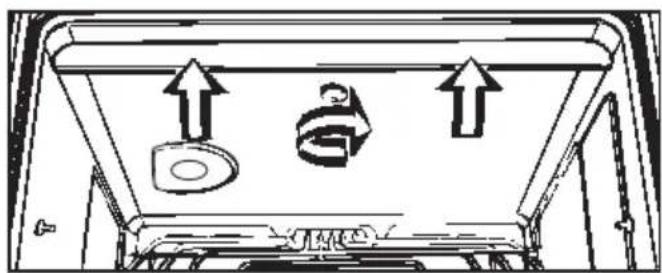

Retirez le conduit d'évacuation et la tôle support. Avant de pouvoir enlever l'extracteur d'air, il faut desserrer les vis de la voûte de l'enceinte de cuisson. Notice de montage destinée au technicien 30^ Enlevez les grilles de support et ra

battez la résistance de la voûte.

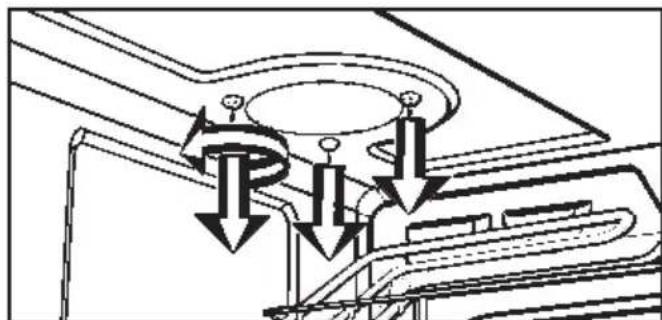

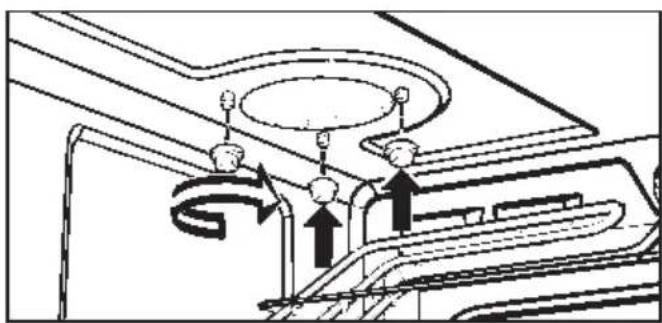

Enlevez le déflecteur (le cas échéant). ^ Dévissez les vis de l'extracteur d'air.

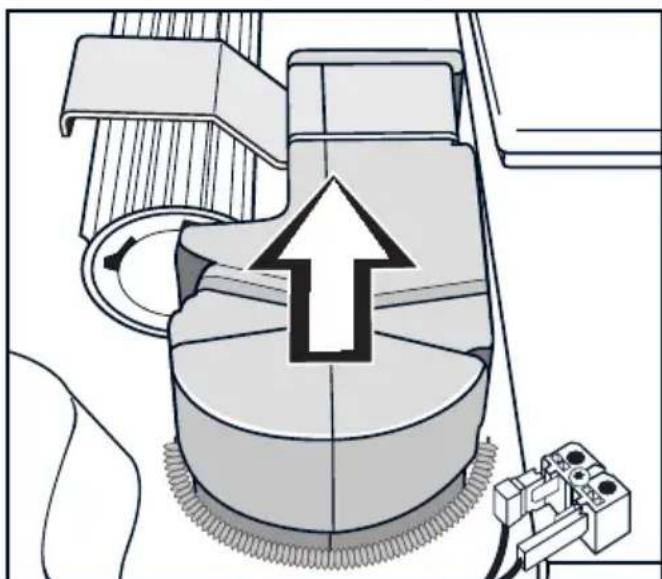

Enlevez l'extracteur d'air. Vous pouvez en profiter pour le net

Sur certains modèles, vous trouverez une tôle perforée amovible sous l'ex

tracteur d'air. Enlevez-la et jetez-la. Elle n'est plus nécessaire au mon

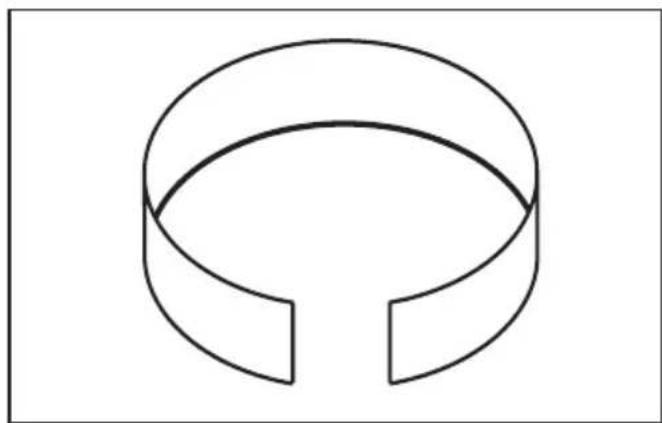

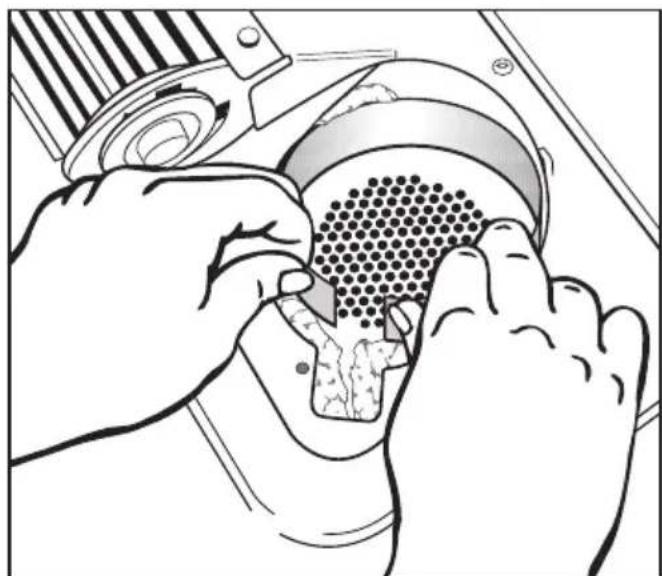

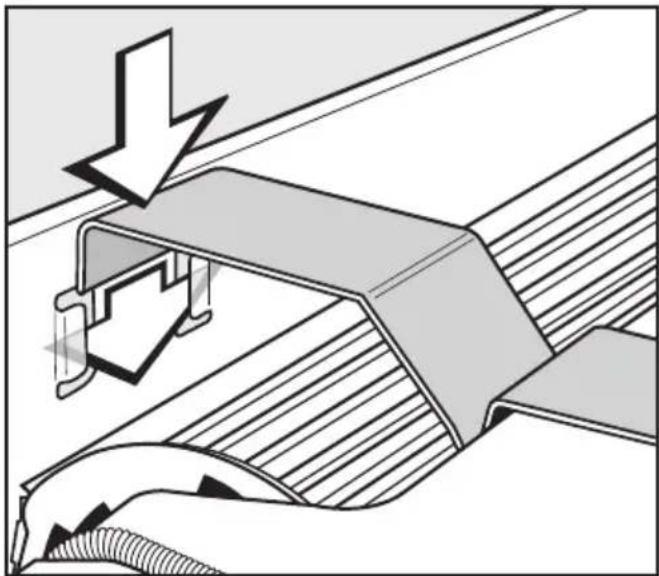

Repoussez à la main l'isolation de la voûte. ^ Comprimez légèrement le guide de montage b et mettez-le en place. Ensuite, écartez le guide de montage et repoussez ainsi l'isolation. Veillez à ce que l'isolation soit com- plètement repoussée par le guide de montage. L'isolation ne doit pas être coincée sous le guide de mon

tage! Le guide de montage reste dans l'appareil. Aspirez bien l'espace destiné au ca

talyseur afin d'éviter, pour des rai

sons d'hygiène, que des fibres de l'isolation ne pénètrent dans l'en

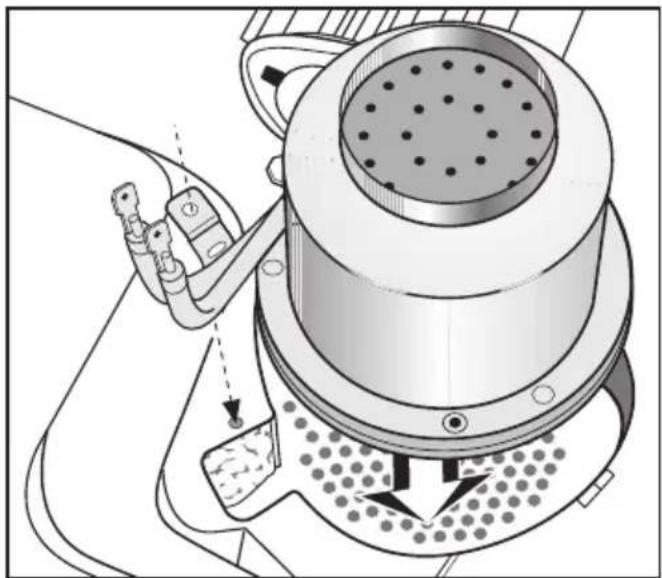

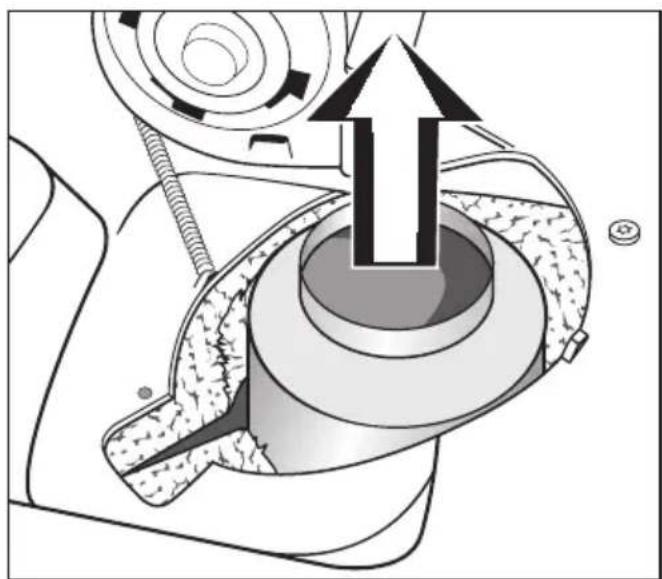

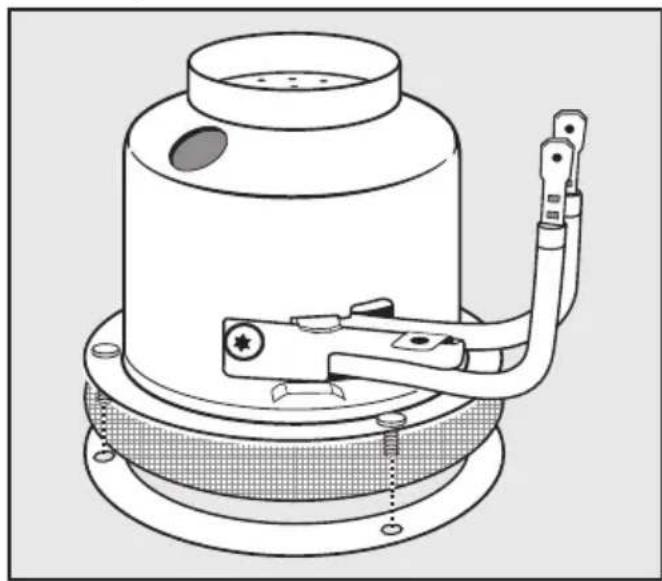

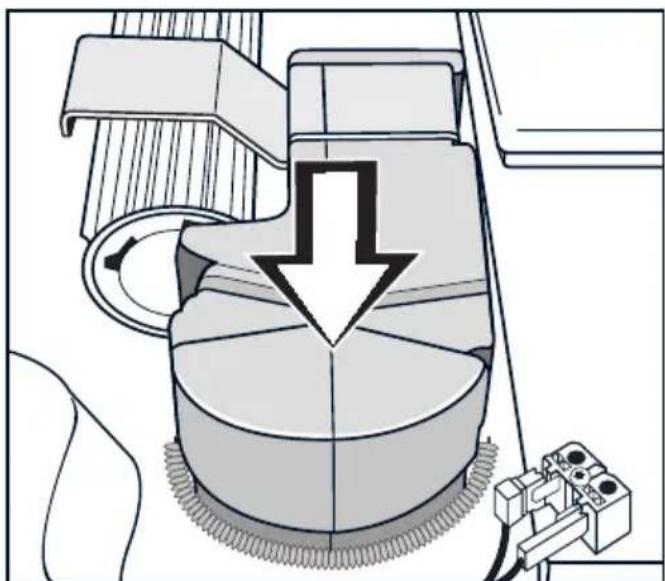

ceinte du four. Notice de montage destinée au technicien 31^ Mettez le catalyseur a en place. Veillez à ce que le filtre métallique et le joint soient bien placés sous le catalyseur.

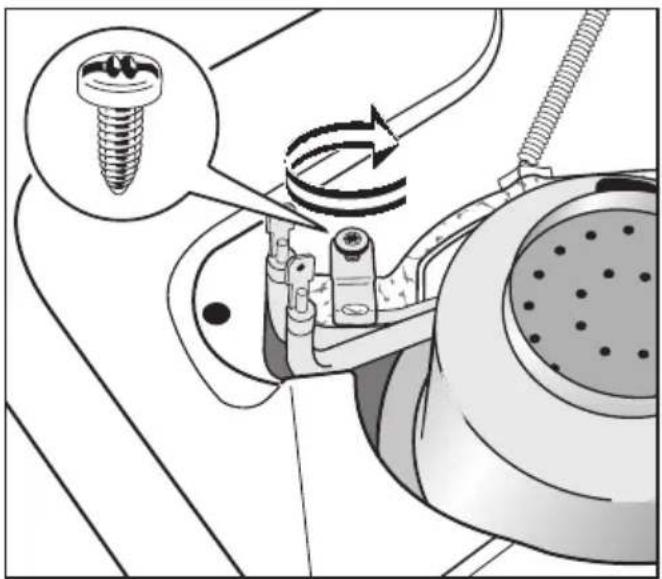

Fixez le catalyseur à l'aide des écrous e. Le catalyseur est équipé d'une barre de liaison de terre qu'il faut fixer. Utilisez exclusivement les vis pour tôles minces fournies f. Ce n'est que de cette façon que vous assure

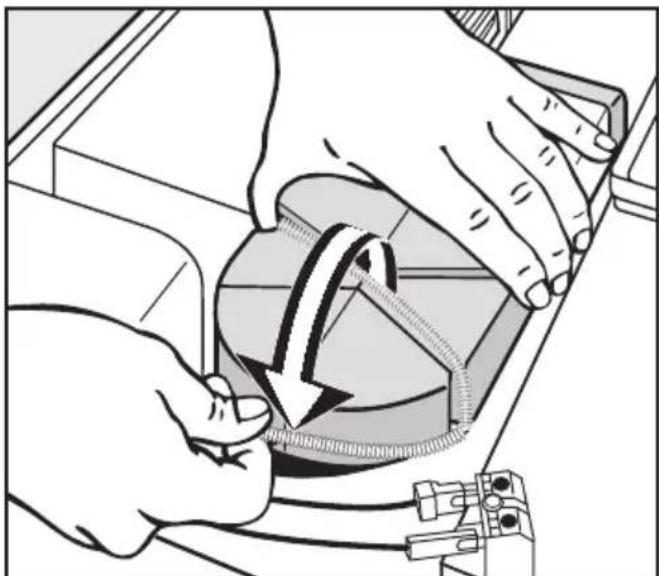

rez une mise à la terre correcte du catalyseur. ^ Fixez la barre de liaison de terre avec la vis pour tôles minces f fournie. ^ Si le ressort à spirale est sorti de ses supports lorsque vous avez enlevé le conduit d'évacuation, vous devez le raccrocher avant de replacer le conduit.

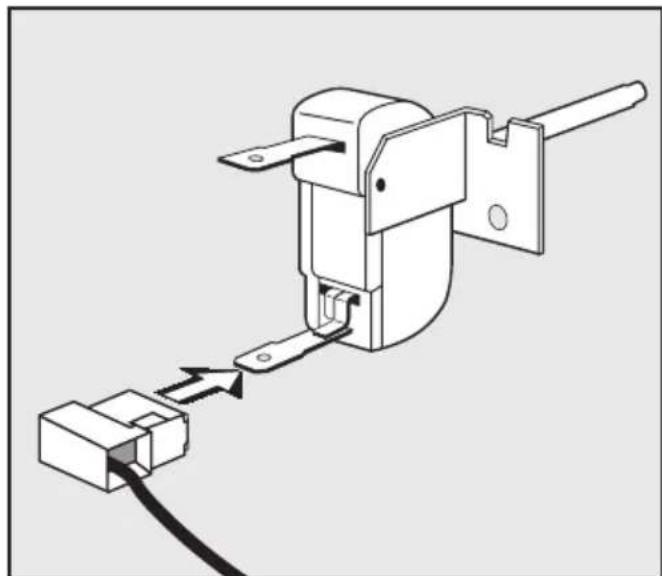

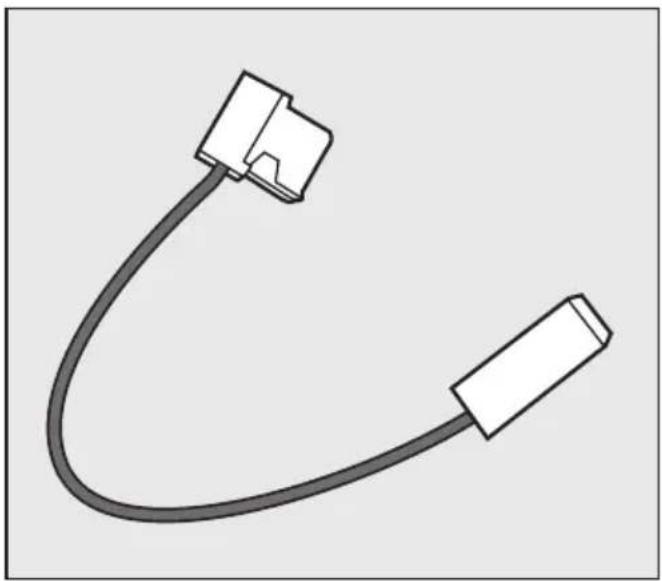

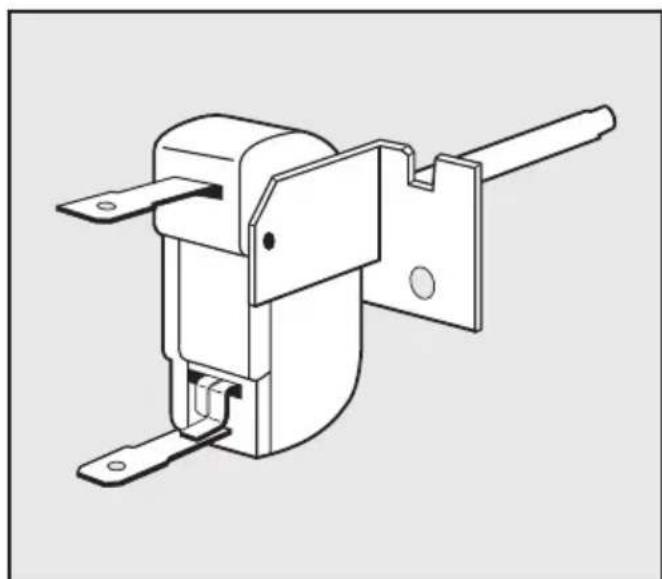

Placez le conduit d'évacuation et la tôle support. Notice de montage destinée au technicien 32^ Fixez le câble de connexion fourni d au thermostat c.

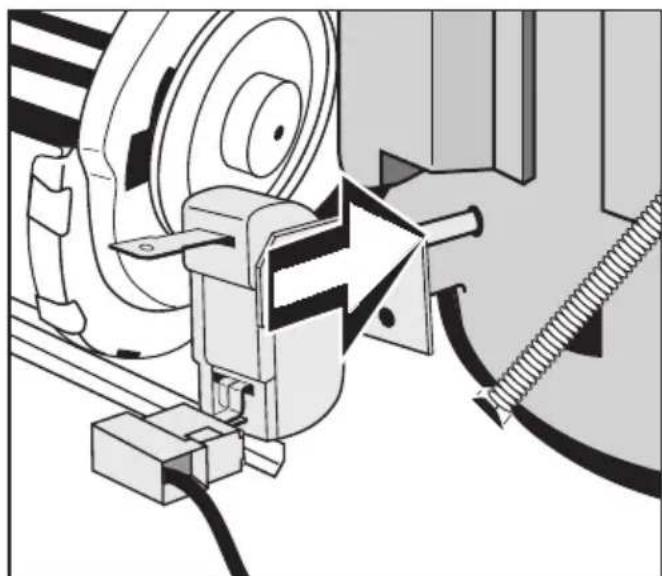

Placez le thermostat dans l'orifice prévu dans le conduit d'évacuation.

Fixez le conduit d'évacuation et le thermostat à l'aide du ressort à spi

rale. Vous devez ensuite relier les fils électri

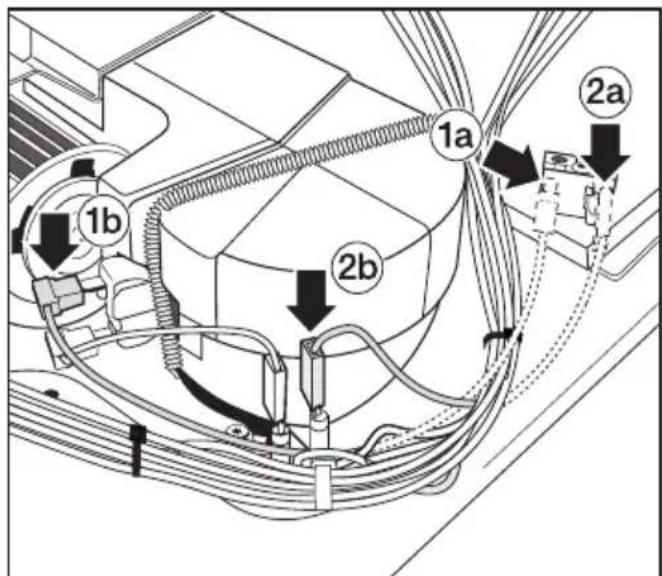

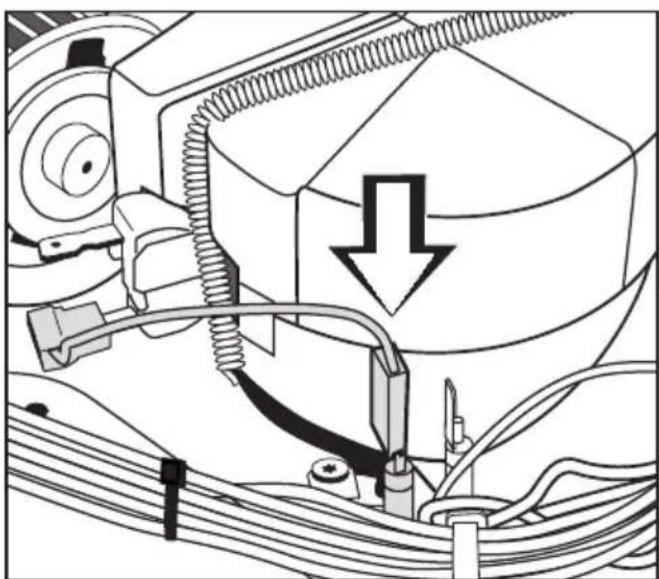

Fixez le câble de connexion d à l'une des extrémités du corps de chauffe du catalyseur a. Les autres câbles nécessaires au rac- cordement du catalyseur sont "en at- tente" à côté du conduit d'évacuation.

Raccordez les câbles "en attente" 1 et 2 au thermostat et à l'autre extré

mité du corps de chauffe. Fixez le câble au thermostat à l'aide de la fiche coudée. Notice de montage destinée au technicien 33Replacez ensuite les tôles latérale et ar

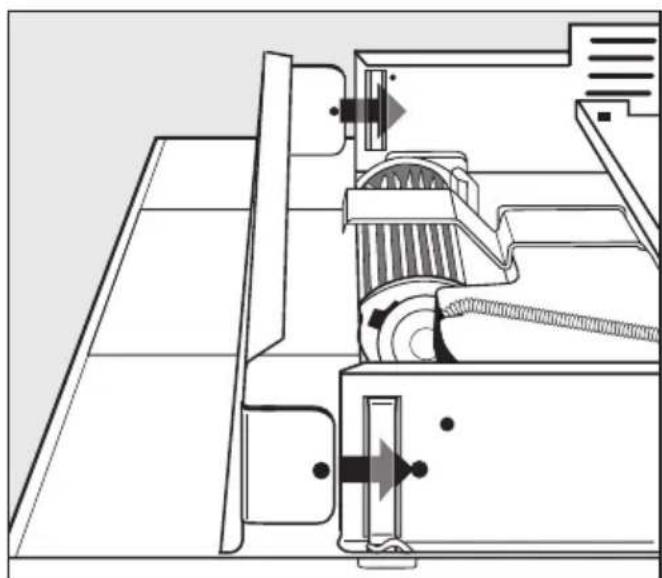

rière du cadre pour pouvoir raccrocher la tôle support du conduit d'évacuation. ^ Fixez la tôle latérale droite.

Fixez la tôle arrière.
