BEDIENUNGSANLEITUNG K 303 I MIELE
Sicherheitshinweise und Warnungen 4
Bedienhinweise fur den Kunden 6
Einbauanweisung fur den Techniker 7
Kombinationsmöglichkeiten 7
Hinweise zum Einbau 7
Einbau und Anschluss 7
B 13
B/F 24
DK 35
E 46
FIN 57
68
NL 79
①Katalysator
(4)Verbindungsleitung
② Einbauhilfe
⑤Hutmattern (3 Stück)
③Temperaturregler
⑥ Dunnblechschraube
Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jederoch zu Schäden an Personen und Sachen führen.
Einbau- und Instandsetzungsarbeiten dürfen grundsätzlich nur von einem Fachmann unter Berücksichtigung der gultigen Sicherheitsbestimmungen durchgeführt werden.
Lesen Sie die Montageanweisung aufmerksam durch, bevor Sie das Gerät in Betriebnehmen, weil sie wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes enthalt. Dadurch schützen Sie sich und verhindern Schäden am Gerät.
Bewahren Sie die Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!
Bestimmungsgemäß Verwendung
Der Katalysator K 303/K303-1 darfnur in einen Miele Einbauherd oderBackofen der Modelle H 331, H 341, H 334,H 344,H 353,H 363,H 355, H 365 und H 357 eingebaut werden. Der Einbau in andere Geräte ist unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht fur Schäden, die durch bestimmungswidrigen Einbau oder falsche Bedienung verursacht werden.
Technische Sicherheit
Vergleichen Sie vor dem Anschlieben des Katalysators unbedingt die Anschlussdaten auf der Verpackung mit denen des Elektronetzes.
These Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall Fragen Sie ihren Elektroinstallateur.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig instaliertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).
Benutzen Sie den Katalysator nur im eingebauten Zustand, damit keine elektrischen Bauteile berührt werden können.
Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Eventuelles Berühren spannungsfährender Anschlüsse sowie Verändern des elektrischen oder mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionstörungen des Gerätes.
Durch unsachgemäß Installationsund Wartungsarbeiten oder Reparaturen konnen erhebliche Gefahren fur den Benutzer entstehen.
Lassen Sie Installations- und Wartungsarbeiten sowie Reparaturen an Elektrogeräten nur von qualifizierten Fachkräften durchführren.
Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:
- die Netzanschlussleitung vom Elektronetz getrennt ist,
- die Sicherungen des Herdes in der Hausinstallation ausgeschaltet sind,
- die Schraubsicherungen des Herdes aus der Hausinstallation ganz herausgenommen sind.
Der Anschluss des Gerätes an das Elektronetzarf nicht über ein Verlängerungskabel erfolgen.
Verlängerungskabel gewähren nicht die notige Sicherheit des Gerätes (z. B.
Überhitzungsgefahr).
Schalten Sie das Gerät nicht aus, wenn Sie die Restwärme nutzen
wollen. Lassen Sie den Wahlschalter für die Betriebsarten auf der gewählten Position, und stellen Sie die niedrigste Temperatur ein.
Der Katalysator kann sich sonst zusetzen, und es kommt beim nachsten Einschalten zur Geruchsbelastigung.
Entsorgung des Altgerätes
Ziehen Sie bei ausgedienten Geräten den Netzstecker aus der Steckdose, oder halten Sie bei Festanschluss die Anschlussleitung von einem Fachmann aus der Netzanschlussdose entfern. Machen Sie Netzanschlussleitung sowie Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit den Geräten getrieben wird.
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursicht werden.
Bedienhinweise für den Kunden
Der Katalysator wird in das Wrasenkuhlsystem des Gerätes eingebaut.
Er filtert Fett aus den austretenden Wra-
sen, und Speisegerüche werden ges
mindert.
Vor dem ersten Benutzen
Nach Einbau des Katalysators kommt es beim ersten Benutzten zur Geruchsbelastigung. Der Geruch verschwindet Schnell, wenn Sie das Gerät leer für ca. 1/2 h aufheizen.
Die Betriebsart "HeiBluft" wahlen.
Die hochste Temperatur einstellen.
Bei Geräten mit Zeitschaltuhr konnen Sie den Vorgang auch automatisch beenden halten.
Sorgen Sie während dieser Zeit für eine gute Belüftung des Raumes.
Beachten Sieitte:
Schalten Sie die Geräte nicht aus, wenn Sie die Restwärme zum Beenden eines Garvorganges nutzen wollen.
Lassen Sie hierfür den Wahlschalter auf der gewählten Betriebsart stehen, und stellen Sie die niedrigste Temperatur ein.
Wrasen können sich sonst im Katalysator absetzen, wodurch es beim nächsten Einsatzen des Gerätes zur Geruchsbelastigung kommt.
Kombinationsmöglichkeiten
Der Katalysator K 303/K 303-1 scarf nur bei Miele Einbauherden und Backofender aufgelisteten Modelle nachgerüstet werden:
H331,H341
H334,H344
H 353, H 363
H355,H365
H 357
Hinweise zum Einbau
Der Katalysatorarf nur von Fachleuten eingebaut werden, da durch unsachgemaffen Einbau erhebliche Gefahren fur den Benutzer entstehen konnen.
Die erforderlichen Anschlussdaten sowie die Typenbezeichnung finden Sie auf der Verpackung des Katalysators.
Die Anschlussdaten müssen mit den des Elektronetzes und des Gerätes übereinstimmen.
Nach dem Einbau des Katalysators muss eine Überprüfung des Gerätes nach VDE 0701 erfolgen (Hochspannungs-, Schutzleiterprüfung, Berührungsschutz).
Einbau und Anschluss
Den Netzanschluss spannungsmachen.
Die Backofentür abnehmen.
Das Gerät ausbauen.
Die oberen Gehäusedeckel und das Abdeckblech für den Netzanschluss abschrauben.

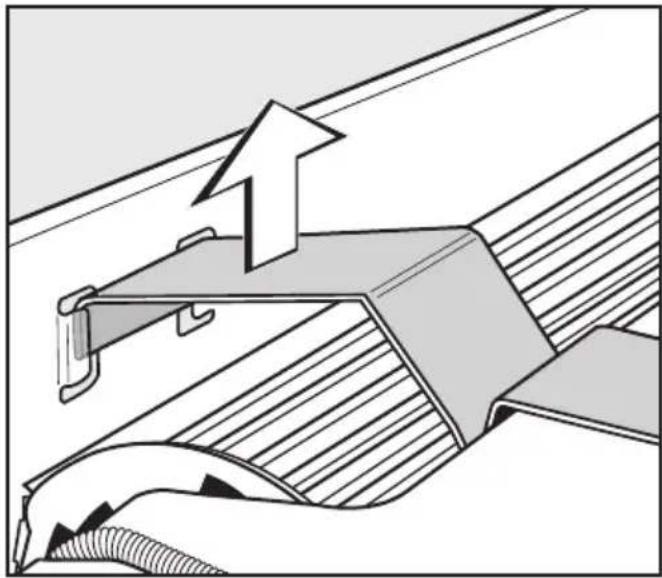

Das Halteblech fur den Abluftkanal aus der Halterungziehen.
Der Einbau des Katalysators wird erleichtert, wenn auch der Blechrahmen um die eingebauten Gerätekomponenten entfernt wird. Die Stecker für den elektrischen Anschluss des Katalysators werden better erreicht.
Einbauanweisung für den Techniker

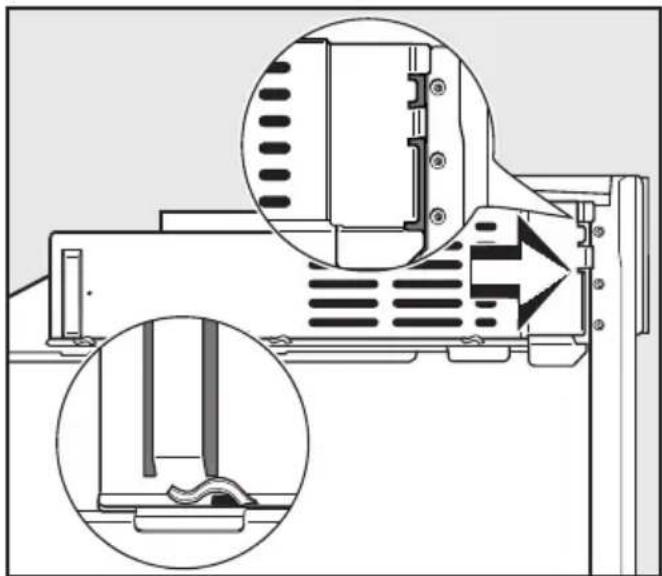

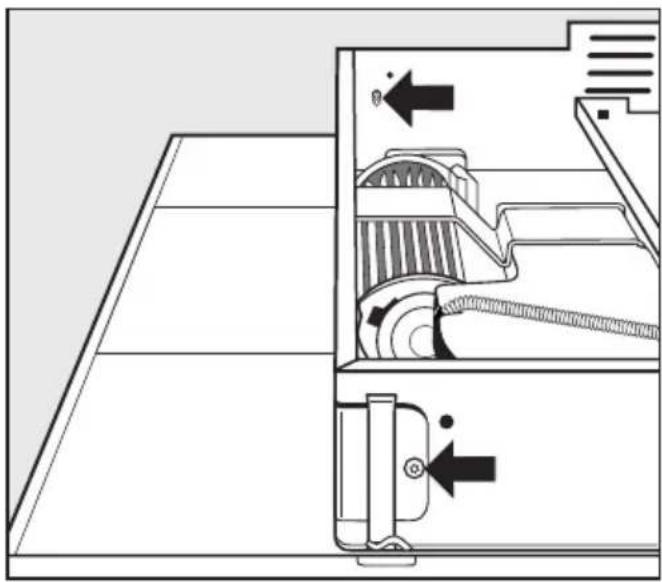

Das ruckwärte Blech lösen.
Dabei können sich je nach Modell auch die Kochfeldstecker lösen.

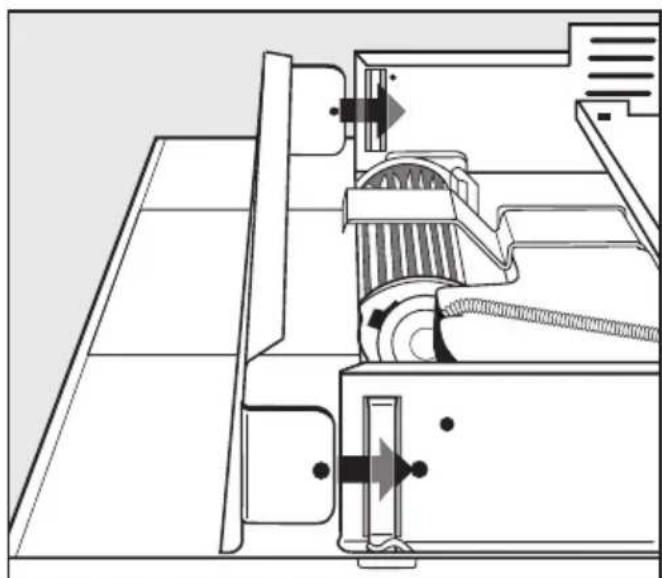

Die Spiralfeder zur Seiteziehen, damit der Abluftkanal abgenommen werden kann.

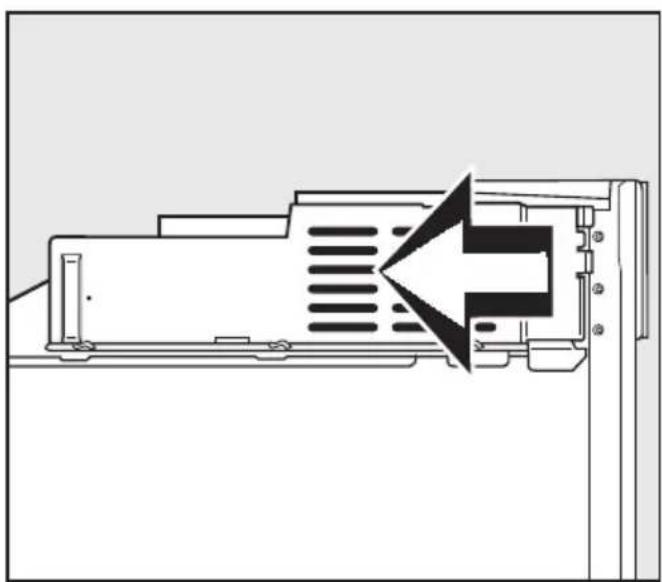

Das rechte Seitenblech abnehmen. Die "geparkten" Verbindungsleitungen zum Katalysator sind dann leicht zugänglich.
Den Abluftkanalamt Halteblech herausnehmer.
Der Abluftkanal des Wrasenkühlsystems wird mit einer Spiralfeder gehalten.

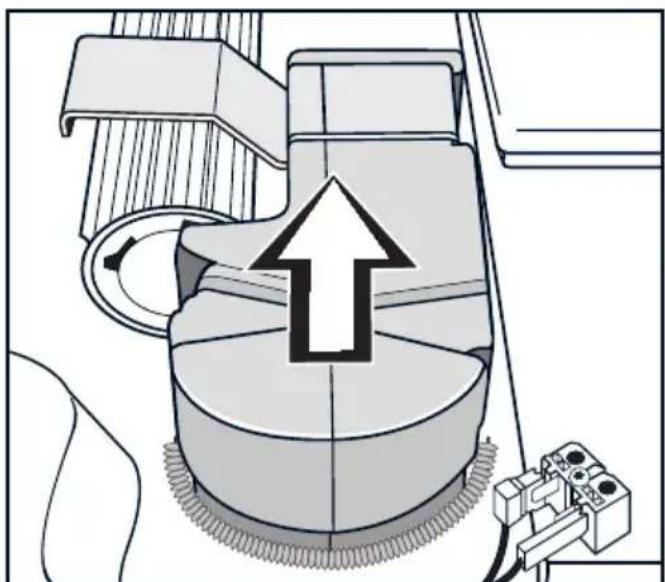

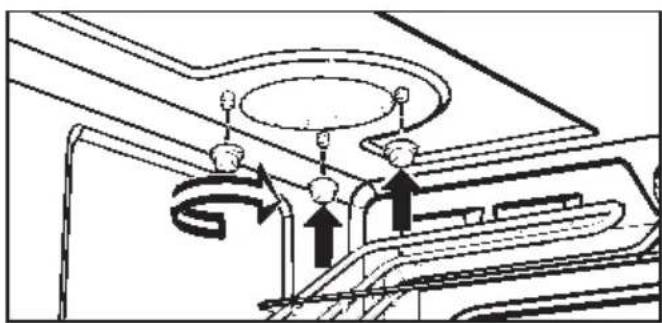

Bevor der Wrasenabzug Herausgenommen werden kann, müssen zuerst die Schrauben an der Garraumdecke gelost werden.

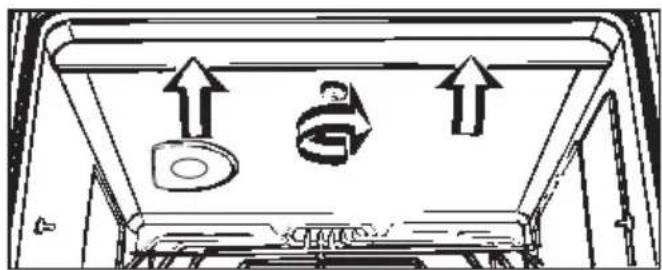

Die Aufnahmegitter Herausnahmen, und den Oberhitze-Heizkörper nach unten klappen.
Das Deckenblech Herausnahmen (falls vorhanden).

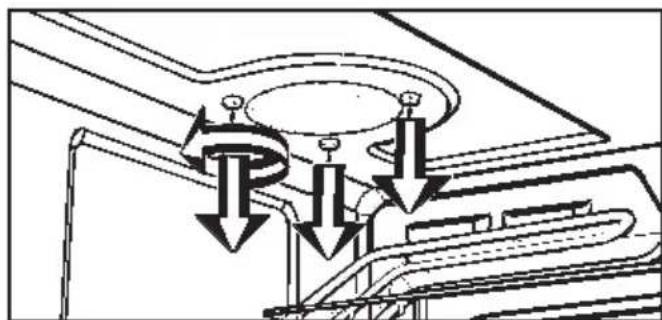

Die Schrauben des Wrasenabzugs herausdrehen.
Den Wrasenabzug Herausnahmen. Er kann im Anschluss entsorgt werden.
Darüber hinaus befindet sich je nach Modell unter dem Wrasenabzug zusammen ein herausnehmbares Loch
blech. Entfernen Sie es. Es wird für den Einbau des Katalysators nicht mehr benötigt, und kann entsorgt werden.

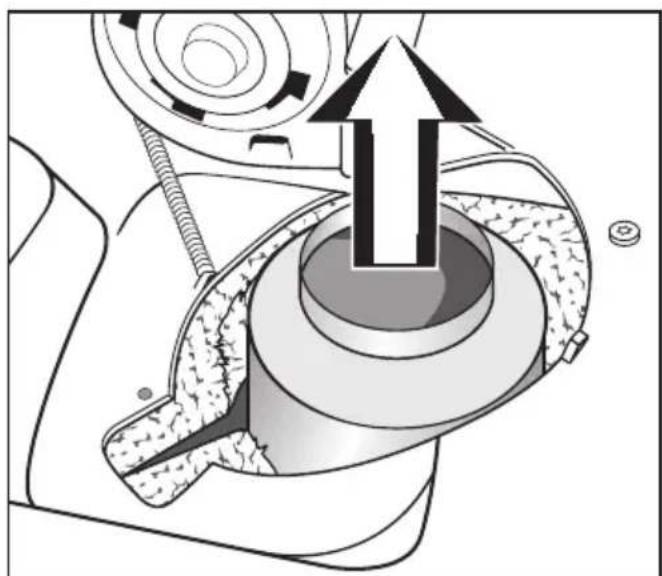

Die Isolierung der Backofendecke mit den Handen zurückdrucken.

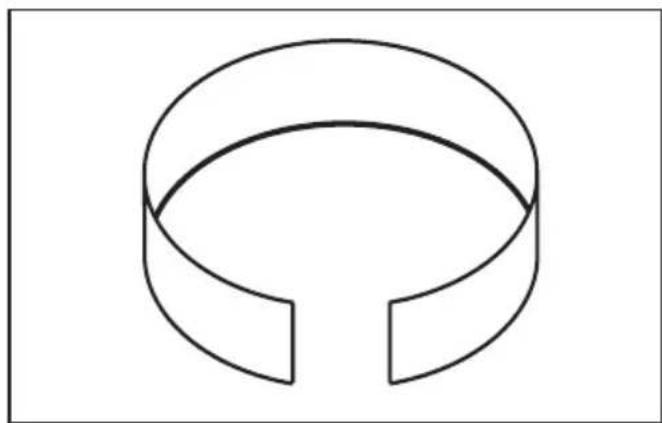

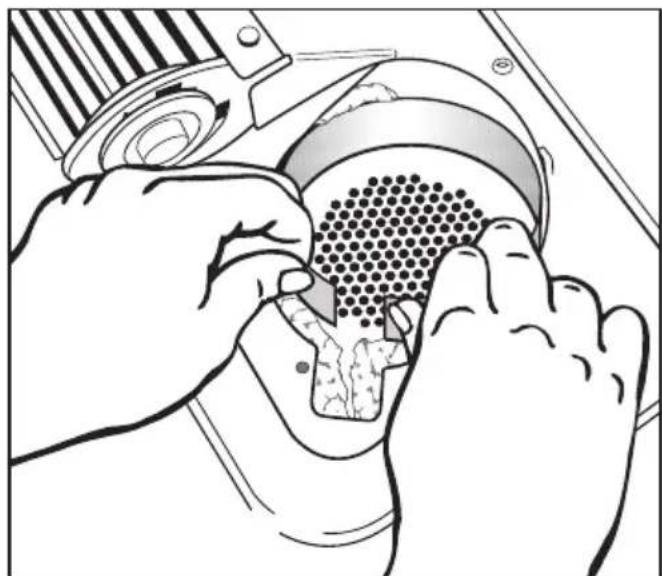

Die Einbauhilfe 2leicht zusammendrucken und einsetzen. Dann die Einbauhilfe auseinanderdrucken und so die Isolierung zuruckschieben.
Achten Sie daraufuf, dass die Isolierung durch die Einbauhilfe komplett zurückgeschoben wird. Die Isolierungarf nicht unter der Einbauhilfe eingeklemmt werden!
Die Einbauhilfe bleibt nach dem Einsetzen im Gerät.
Saugen Sie den Einbaubereich für den Katalysator gründlich ab, damit aus hygienischen Gründen keine Fasern der Isolierung in den Backofenraum gelangen konnen.
Einbauanweisung für den Techniker

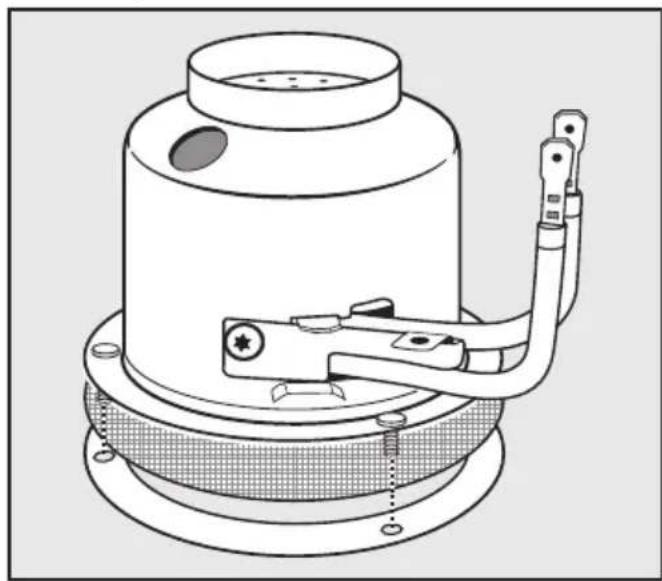

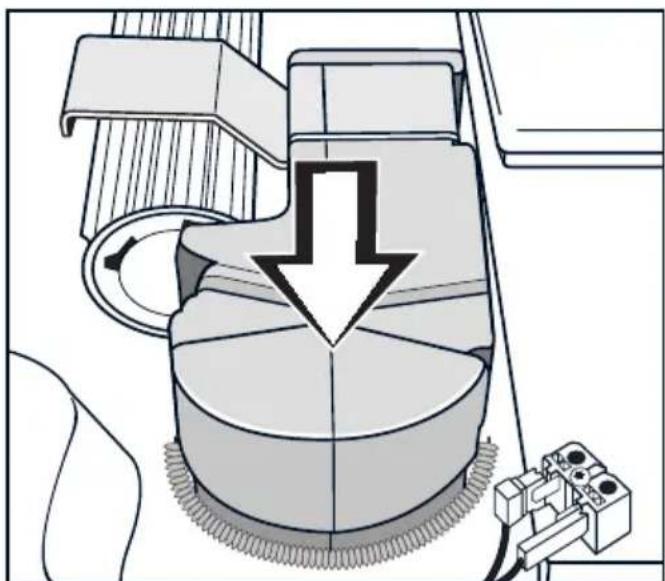

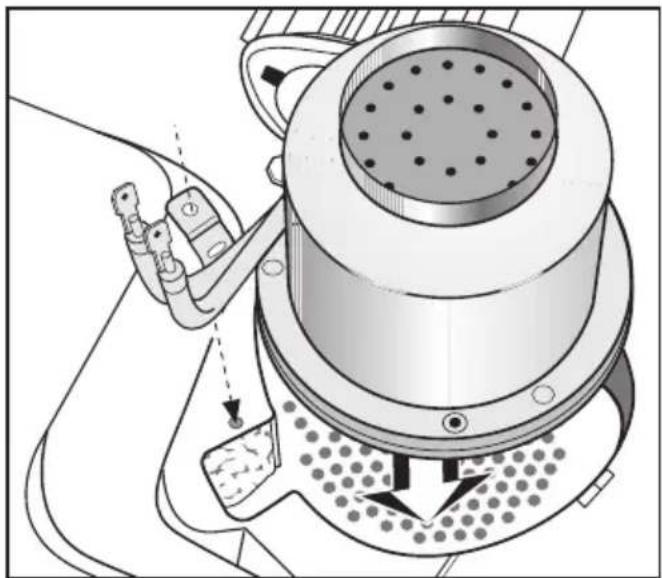

Den Katalysator ① einsetzen.
Achten Sie darauf, dass unter dem Katalysator auf jeder Fall Metalsieb und Dichtung eingesetzt werden.
Den Katalysator mit den Hutmatternbefestigen.
Am Katalysator befindet sich eine Erdungslasche, die befestigt werden muss.
Verwenden Sie hierzu unbedingt die mitgelieferte Dunnblechschraube 6. Nur so stellen Sie die korrekte Erdung des Katalysators sicher!

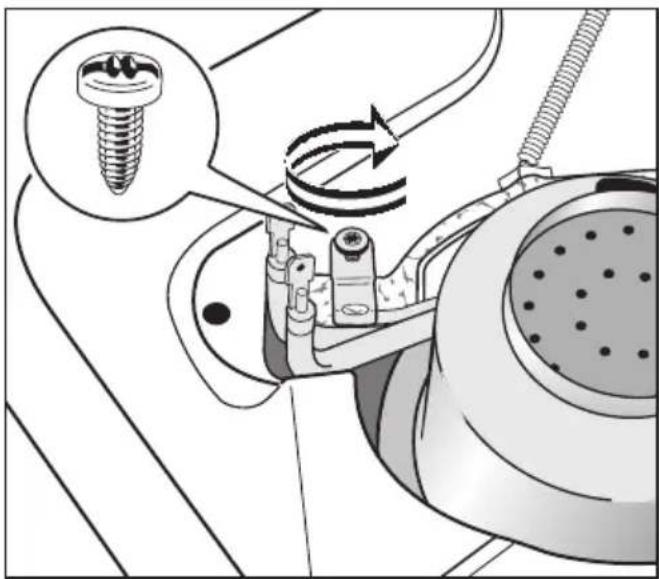

Die Erdungslasche mit der Dündblechschraube ⑥anschrauben.
Falls die Spiralfeder sich beim Herausnahmen des Abluftkanals aus den Halterungen gelöst hat, sollen sie vor dem Einsetzen des Abluftkanals wieder eingehakt werden.
Den Abluftkanalamt Halteblech einsetzen.

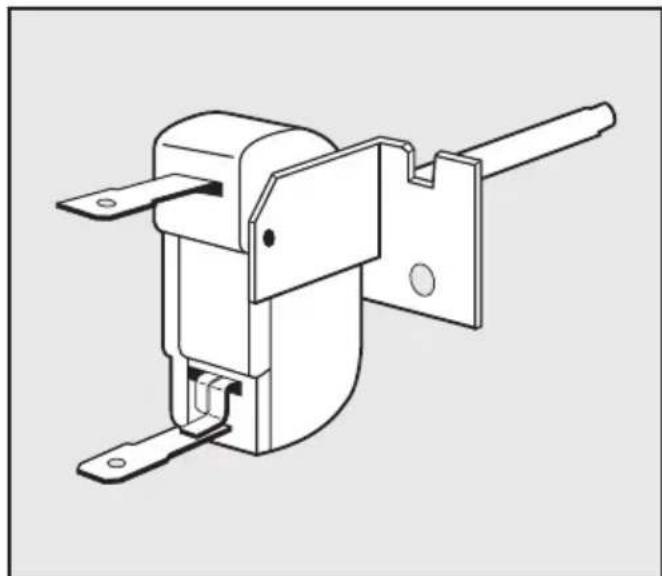

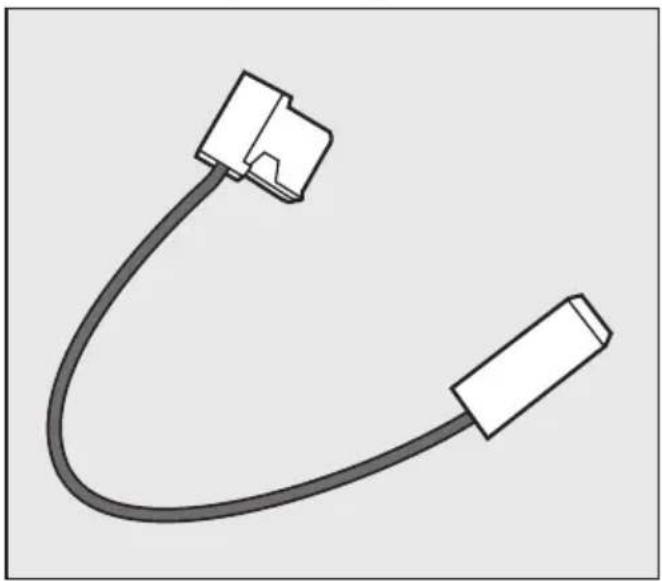

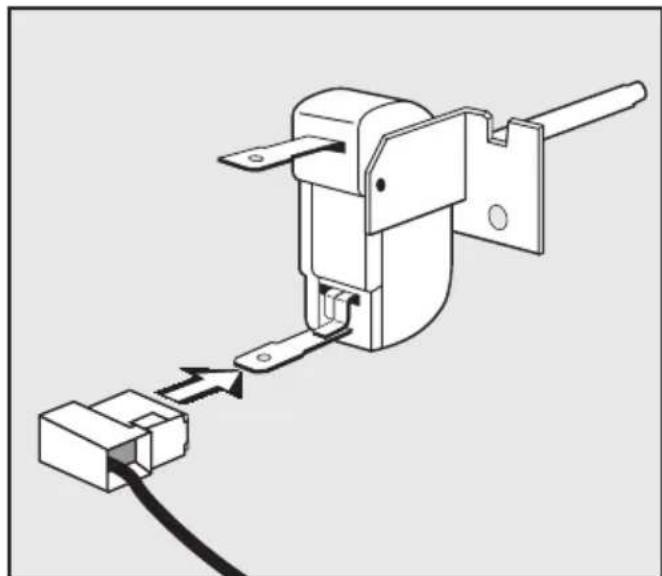

Die mitgelieferte Verbindungsleitung 4am Temperaturregler 3befestigen.
Den Temperaturregler in die darauf vorgesehene Öffnung im Abluftkanal stecken.

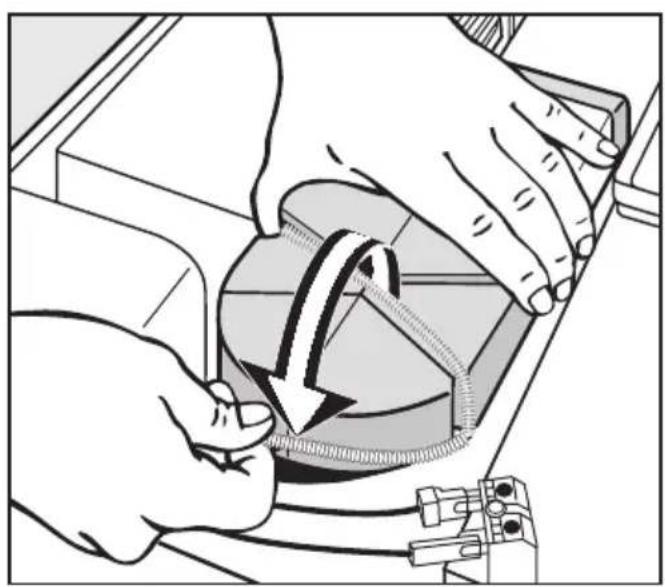

Den Abluftkanalamt Temperaturreglermit der Spiralfederbefestigen.

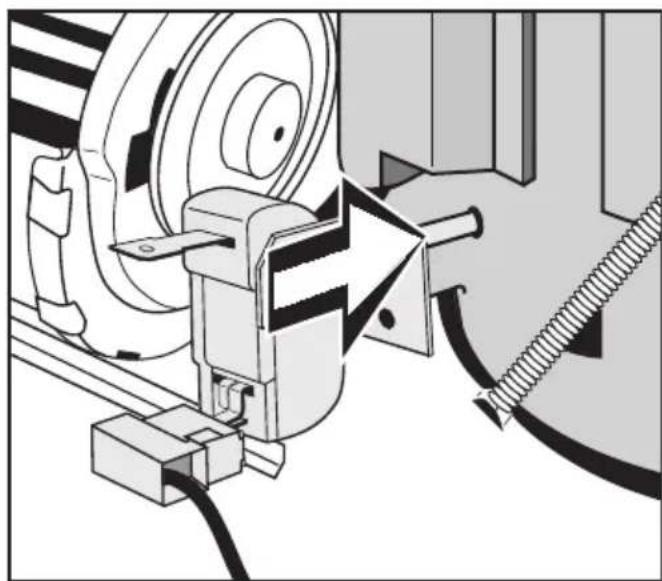

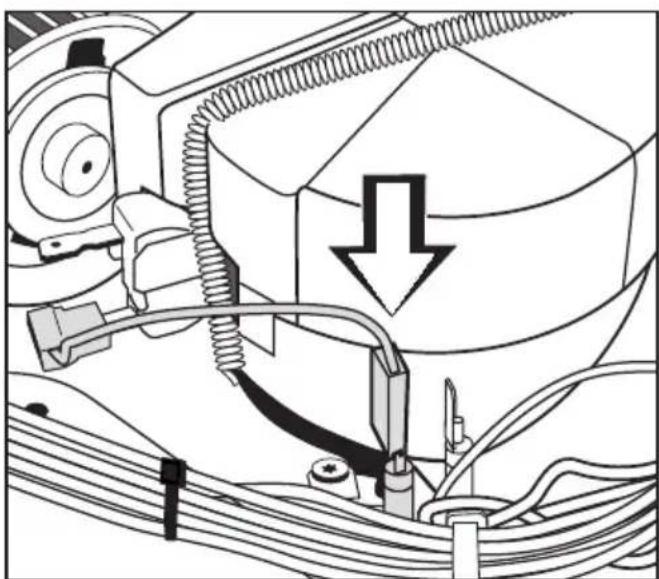

Anschließend,müssen die elektrischen Verbindungen zum Katalysator gesteckt werden.
Die Verbindungsleitung 4 an einem der Heizkörperprohrenden des Katalysators 1 aufstecken.
Die weiteren Verbindungsleitungen, mit denen der Katalysator angeschlossen werden muss, befinden sich in "Parkposition" befindem Abluftkanal.
Die "geparkten" Leitungen 1 und 2 am Temperaturregler und an dem noch freien Heizkörperprorehrende aufstecken. Die Leitung mit Winkelstecker am Temperaturregler zu befestigen.
Einbauanweisung für den Techniker
Abschlussend,müssen das seitliche und rückwärte Blech des Rahmens wieder eingebaut werden,damit das Halteblech des Abluftkanals wieder eingehakt werden kann.
Das rechte Seitenblech befestigen.
Das rückwärte Blech befestigen.

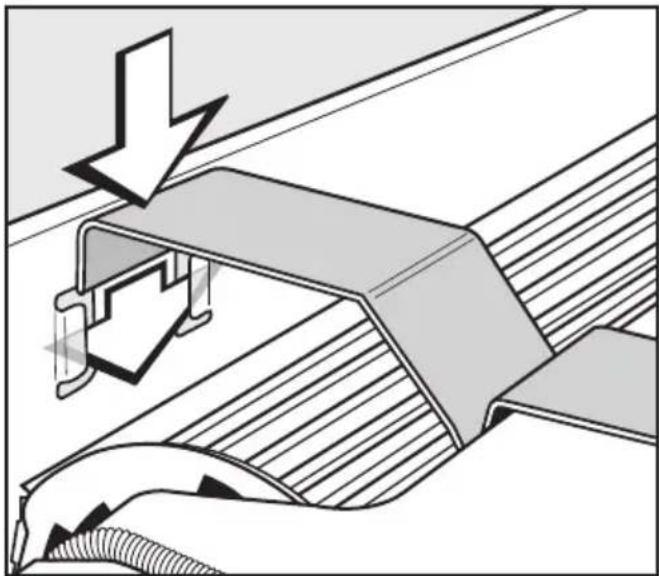

Das Halteblech einhaken.
Das Abdeckblech fur den Netzanschluss und die oberen Gehausedeckel wieder anschrauben.
Nach dem Einbau des Katalysators muss eine Überprüfung des Gerätes nach VDE 0701 erfolgen (Hochspannungs-, Schutzleiterprüfung, Berührungsschutz).
