Τύπος προϊόντος	Διαχειρίσιμος μεταγωγέας δικτύου (Smart/Managed Switch)
Μοντέλο	TP-Link JetStream T1700X-16TS
Διαστάσεις (Μ x Π x Υ)	440 x 220 x 44 χιλ. (τοποθέτηση σε rack 1U)
Βάρος	3,2 κιλά
Τροφοδοσία	100-240V AC, 50/60 Hz (παρέχεται καλώδιο τροφοδοσίας)
Αριθμός θυρών Ethernet	16 θύρες RJ45 10/100/1000 Mbps
Θύρες SFP	2 υποδοχές SFP για μονάδες οπτικών ινών
Θύρα κονσόλας	1 θύρα κονσόλας RJ45 για διαχείριση CLI
Κύριες λειτουργίες	Διαχείριση μέσω Web και CLI, VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, προηγμένη ασφάλεια
Τοποθέτηση	Σε γραφείο (παρέχονται λαστιχένια πόδια) ή σε rack 19" (παρέχονται βάσεις στήριξης)
Διαμόρφωση	Προεπιλεγμένη διεύθυνση IP: http://192.168.0.1, διαπιστευτήρια: admin/admin
Συντήρηση και καθαρισμός	Αποσυνδέστε πριν τον καθαρισμό. Χρησιμοποιήστε μαλακό, στεγνό πανί. Αποφύγετε υγρά.
Ασφάλεια	Μην ανοίγετε τη συσκευή. Κρατήστε μακριά από νερό. Αποσυνδέστε το καλώδιο τροφοδοσίας για απενεργοποίηση.
Ανταλλακτικά και επισκευασιμότητα	Δεν παρέχονται ανταλλακτικά. Οποιαδήποτε επισκευή πρέπει να γίνεται από εξουσιοδοτημένο κέντρο σέρβις της TP-Link.
Εγγύηση	Περιορισμένη εγγύηση TP-Link (ανατρέξτε στη συσκευασία ή στο εγχειρίδιο για τη διάρκεια)
Γενικές πληροφορίες	Διαχειρίσιμος μεταγωγέας της σειράς JetStream, ιδανικός για εταιρικά δίκτυα.

Συχνές ερωτήσεις - JetStream T1700X-16TS TP-LINK

Πώς να επαναφέρετε τον μεταγωγέα TP-Link JetStream T1700X-16TS στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένο το κουμπί Reset στο μπροστινό μέρος του μεταγωγέα για περίπου 10 δευτερόλεπτα, μέχρι να αναβοσβήσουν οι ενδείξεις. Αφήστε το, ο μεταγωγέας θα επανεκκινήσει με τις προεπιλεγμένες ρυθμίσεις.

Ποια είναι η προεπιλεγμένη διεύθυνση IP για πρόσβαση στη διεπαφή Web;

Η προεπιλεγμένη διεύθυνση IP είναι 192.168.0.1. Βεβαιωθείτε ότι ο υπολογιστής σας βρίσκεται στο ίδιο υποδίκτυο (π.χ. 192.168.0.x) με μάσκα 255.255.255.0.

Ποια είναι τα προεπιλεγμένα διαπιστευτήρια σύνδεσης;

Το προεπιλεγμένο όνομα χρήστη και ο κωδικός πρόσβασης είναι και τα δύο admin (με πεζά γράμματα).

Πώς να συνδέσετε μια μονάδα SFP σε αυτόν τον μεταγωγέα;

Τοποθετήστε προσεκτικά τη συμβατή μονάδα SFP στην υποδοχή SFP μέχρι να κουμπώσει. Στη συνέχεια, συνδέστε το καλώδιο οπτικών ινών στη μονάδα. Συνήθως δεν απαιτείται πρόσθετη διαμόρφωση.

Μπορώ να τοποθετήσω αυτόν τον μεταγωγέα σε ένα γραφείο;

Ναι, ο μεταγωγέας συνοδεύεται από αυτοκόλλητα λαστιχένια πόδια. Τοποθετήστε τα στις τέσσερις κάτω γωνίες του μεταγωγέα και στη συνέχεια τοποθετήστε τον σε μια επίπεδη και σταθερή επιφάνεια.

Πώς να εγκαταστήσω τον μεταγωγέα σε ένα rack 19 ιντσών;

Στερεώστε τις παρεχόμενες βάσεις στήριξης σε κάθε πλευρά του μεταγωγέα χρησιμοποιώντας τις βίδες που περιλαμβάνονται. Στη συνέχεια, βιδώστε τον μεταγωγέα στο rack με κατάλληλα μπουλόνια (δεν παρέχονται).

Ποια είναι η μέγιστη κατανάλωση ενέργειας αυτού του μεταγωγέα;

Η τυπική κατανάλωση είναι περίπου 20 W σε κανονική λειτουργία, με τροφοδοσία 100-240V AC.

Πώς να ενημερώσω το υλικολογισμικό (firmware) του μεταγωγέα;

Συνδεθείτε στη διεπαφή Web, μεταβείτε στο System Tools > Firmware Upgrade, κατεβάστε το αρχείο από τον ιστότοπο της TP-Link, στη συνέχεια επιλέξτε το και κάντε κλικ στο Upgrade. Μην διακόψετε την τροφοδοσία κατά τη διάρκεια της ενημέρωσης.

Τι να κάνω αν δεν ανάβει η ενδεικτική λυχνία τροφοδοσίας;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι σωστά συνδεδεμένο τόσο στον μεταγωγέα όσο και σε μια λειτουργική πρίζα. Αν το πρόβλημα επιμένει, δοκιμάστε με άλλο καλώδιο ή επικοινωνήστε με την υποστήριξη.

Αυτός ο μεταγωγέας είναι συμβατός με καλώδια Ethernet κατηγορίας 5e;

Ναι, είναι συμβατός με καλώδια Cat5e, Cat6 και Cat6a για ταχύτητες έως 1 Gbps.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JetStream T1700X-16TS TP-LINK

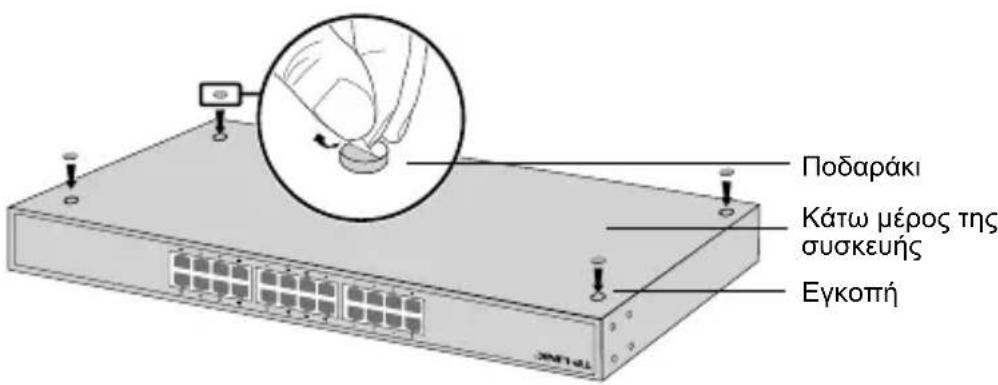

- Επιτραπέζια Εγκατάσταση

Για να εγκαταστήσετε τη συσκευή σε τραπέζι, ακολουθήστε τα παρακάτω βήματα:

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το βάρος της συσκευής μαζί με τα καλώδια.
2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.
3. Γυρίστε ανάποδα τη συσκευή και συνδέστε τα παρεχόμενα λαστιχένια ποδαράκια στις προεξοχές που βρίσκονται στις τέσσερις γωνίες στο κάτω μέρος της συσκευής.

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τα παρακάτω βήματα:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.
2. Σταθεροποιήστε τους παρεχόμενους βραχίονες στήριξης rack στις δύο πλευρές της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

1. Αφού συνδέσετε τους βραχίονες με τη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να ασφαλίσετε τους βραχίονες στο rack.

Σύνδεση

- Θúpa Ethernet

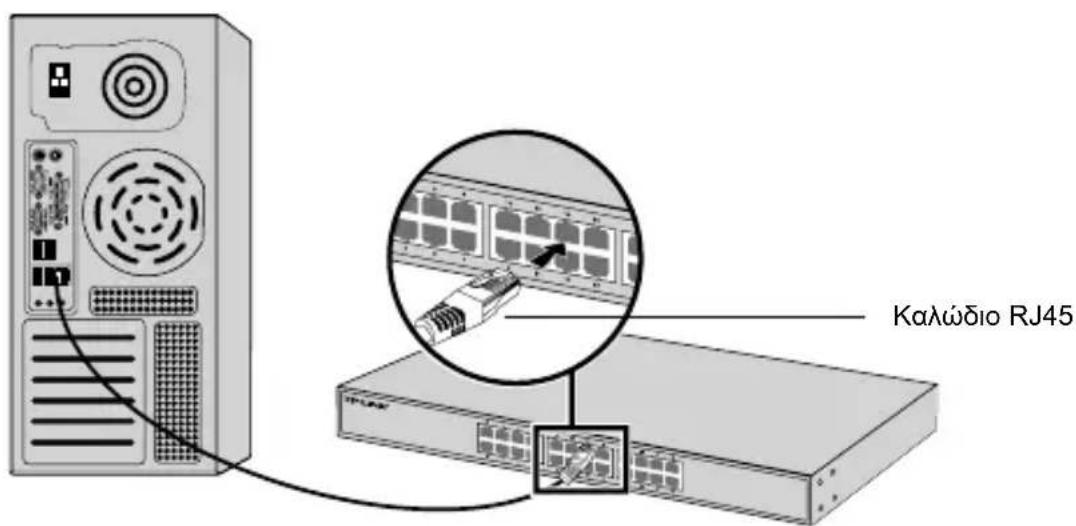

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας καλώδιο RJ45, όπως εικονίζεται παρακάτω.

- Θύρα SFP

Για switches με θύρες SFP, μπορείτε να συνδέσετε κάποια θύρα SFP σε μονάδα SFP. Αν έχετε εγκαταστήσει αναμεταδότη SFP σε κάποια θύρα και διαθέτει έγκυρη σύνδεση με τη θύρα, η αντιστοιχισμένη θύρα RJ45 θα απενεργοποιηθεί και δεν θα μπορεί να χρησιμοποιηθεί.

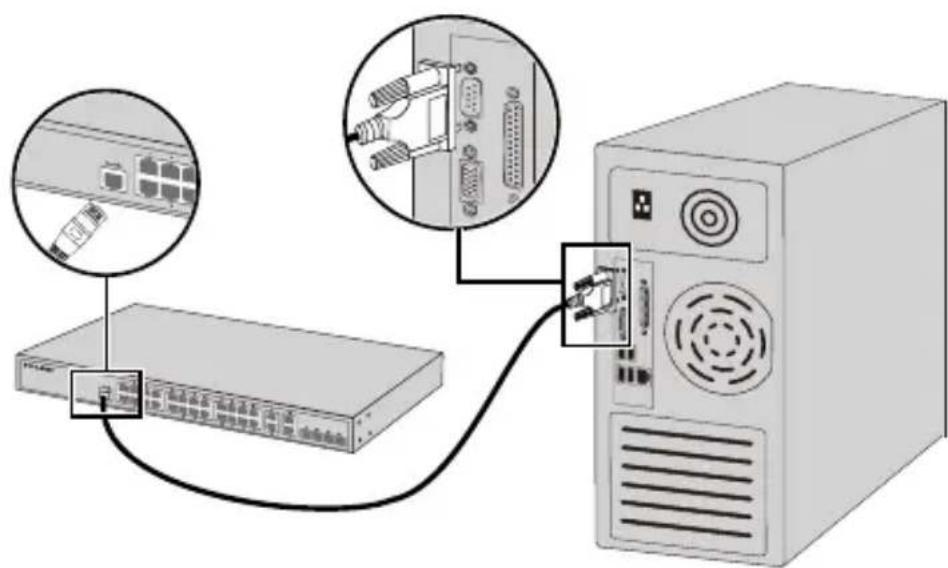

Για Switch που διαθέτουν θύρα console, μπορείτε να τη συνδέσετε στην αντίστοιχη θύρα console του υπολογιστή σας. χρησιμοποιώντας καλώδιο console. Στη συνέχεια μπορείτε να φορτώσετε το CLI για να διαχειριστείτε το Switch.

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

- Ρύθμιση του Switch χρησιμοποιώντας την ιστοσελίδα διαχείρισης

1. Ρυθμίσετε τη διεύθυνση IP του PC σας ώστε να βρίσκεται στο ίδιο υποδίκτυο με το router. Η διεύθυνση IP είναι 192.168.0.x (όπου "x" είναι μια τιμή από 2 έως 254). Η μάσκα υποδικτύου είναι 255.255.255.0.
2. Ανοίξτε κάποιον web browser και πληκτρολογήστε την εργοστασιακή διεύθυνση διαχείρισης, http://192.168.0.1 στη μπάρα διεύθυνσεων και στη συνέχεια πιέστε το πλήκτρο Enter.
3. Πληκτρολογήστε admin και στο πεδίο User Name (Όνομα Χρήστη) και στο πεδίο Password (Κωδικός), με πεζά. Στη συνέχεια πιέστε το πλήκτρο Login (Είσοδος) ή πιέστε το πλήκτρο Enter.
4. Μετά από επιτυχή είσοδο, μπορείτε να κάνετε τις επιθυμητές ρυθμίσεις μέσω του μενού διαχείρισης.

- Ρύθμιση του Switch χρησιμοποιώντα το CLI (Μόνο για Smart Switches και Managed Switches)

Μπορείτε να μπείτε (login) στο switch και στη συνέχεια στο CLI για να διαχειριστείτε το switch. Για λεπτομέρειες, ανατρέξτε στις οδηγίες που αφορούν το CLI.

- Ρύθμιση του Switch χρησιμοποιώντας την εφαρμογή (Utility) (Μόνο για Easy Smart Switches)

Μπορείτε να χρησιμοποιήσετε την εφαρμογή Easy Smart Configuration Utility για κεντρική διαχείριση ολόκληρων δικτύων που απαρτίζονται από Easy Smart Switches. Για λεπτομέρειες, ανατρέξτε στις Οδηγίες Χρήσης της εφαρμογής Easy Smart Configuration Utility.

Installation

- Pose libre

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
• Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.

- Μην χρησιμοποιήσετε τη συσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ ́Η ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
