Produkttyp	Verwaltbarer Netzwerk-Switch (Smart/Managed Switch)
Modell	TP-Link JetStream T1700X-16TS
Abmessungen (B x T x H)	440 x 220 x 44 mm (1U Rackmontage)
Gewicht	3,2 kg
Stromversorgung	100-240 V AC, 50/60 Hz (Netzkabel im Lieferumfang)
Anzahl Ethernet-Ports	16 RJ45-Ports 10/100/1000 Mbit/s
SFP-Ports	2 SFP-Steckplätze für Glasfaser-Module
Konsolenport	1 RJ45-Konsolenport für CLI-Verwaltung
Hauptfunktionen	Verwaltung über Web-Interface und CLI, VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, erweiterte Sicherheit
Montage	Tischmontage (Gummifüße im Lieferumfang) oder 19-Zoll-Rackmontage (Winkel im Lieferumfang)
Konfiguration	Standard-IP-Adresse: http://192.168.0.1, Anmeldedaten: admin/admin
Pflege und Reinigung	Vor Reinigung Netzstecker ziehen; mit weichem, trockenem Tuch reinigen; Flüssigkeiten vermeiden.
Sicherheit	Gerät nicht öffnen; von Wasser fernhalten; Netzkabel zur Spannungsfreischaltung abziehen.
Ersatzteile und Reparatur	Keine Ersatzteile im Lieferumfang; Reparaturen nur durch autorisierten TP-Link-Dienst.
Garantie	Beschränkte TP-Link-Garantie (Dauer siehe Verpackung oder Anleitung)
Allgemeine Informationen	Verwaltbarer Switch der JetStream-Serie, ideal für Unternehmensnetzwerke.

Häufig gestellte Fragen - JetStream T1700X-16TS TP-LINK

Wie setze ich den TP-Link JetStream T1700X-16TS Switch auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Vorderseite des Switches etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Lassen Sie los, der Switch startet mit den Werkseinstellungen neu.

Wie lautet die Standard-IP-Adresse für den Zugriff auf die Weboberfläche?

Die Standard-IP-Adresse lautet 192.168.0.1. Stellen Sie sicher, dass sich Ihr Computer im selben Subnetz (z. B. 192.168.0.x) mit einer Subnetzmaske von 255.255.255.0 befindet.

Was sind die Standard-Anmeldedaten?

Der Standard-Benutzername und das Standard-Passwort sind beide admin (Kleinbuchstaben).

Wie schließe ich ein SFP-Modul an diesen Switch an?

Setzen Sie das kompatible SFP-Modul vorsichtig in den SFP-Steckplatz ein, bis es einrastet. Schließen Sie dann das Glasfaserkabel an das Modul an. Normalerweise ist keine weitere Konfiguration erforderlich.

Kann ich diesen Switch auf einem Tisch montieren?

Ja, der Switch wird mit selbstklebenden Gummifüßen geliefert. Bringen Sie diese an den unteren vier Ecken des Switches an und platzieren Sie ihn auf einer ebenen, stabilen Oberfläche.

Wie installiere ich den Switch in einem 19-Zoll-Rack?

Befestigen Sie die mitgelieferten Montagewinkel mit den beiliegenden Schrauben an beiden Seiten des Switches. Schrauben Sie den Switch dann mit passenden Schrauben (nicht im Lieferumfang) in das Rack.

Wie hoch ist die maximale Leistungsaufnahme dieses Switches?

Die typische Leistungsaufnahme beträgt im Normalbetrieb etwa 20 W bei einer Stromversorgung von 100-240 V AC.

Wie aktualisiere ich die Firmware des Switches?

Melden Sie sich an der Weboberfläche an, gehen Sie zu System Tools > Firmware Upgrade, laden Sie die Datei von der TP-Link-Website herunter, wählen Sie sie aus und klicken Sie auf Upgrade. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob das Netzkabel sowohl am Switch als auch an einer funktionierenden Steckdose angeschlossen ist. Bleibt das Problem bestehen, testen Sie ein anderes Kabel oder wenden Sie sich an den Support.

Ist dieser Switch mit Cat5e-Ethernet-Kabeln kompatibel?

Ja, er ist kompatibel mit Cat5e-, Cat6- und Cat6a-Kabeln für Geschwindigkeiten bis zu 1 Gbit/s.

BEDIENUNGSANLEITUNG JetStream T1700X-16TS TP-LINK

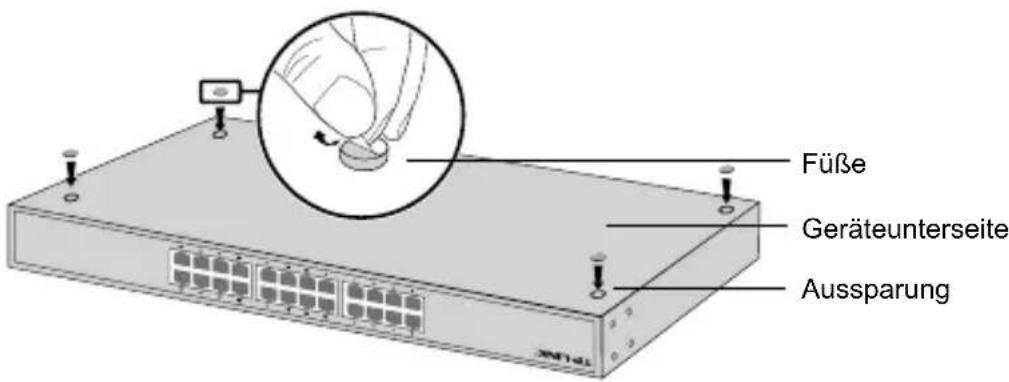

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

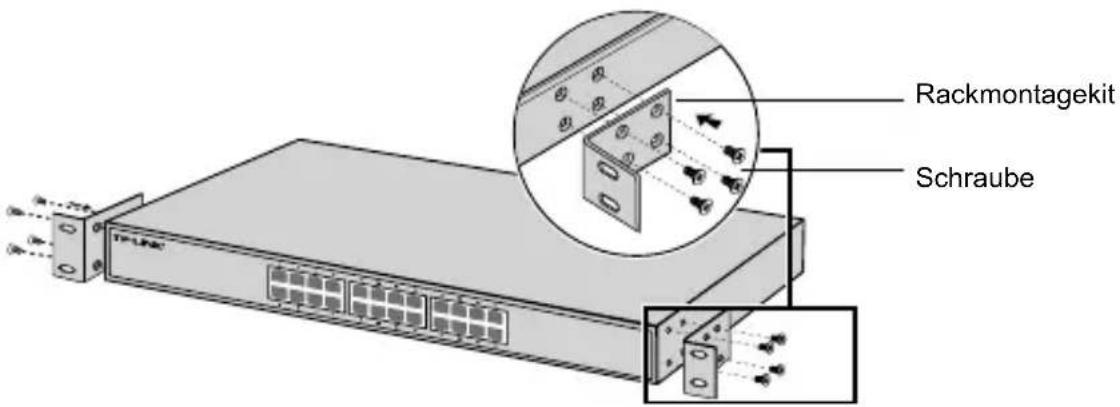

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

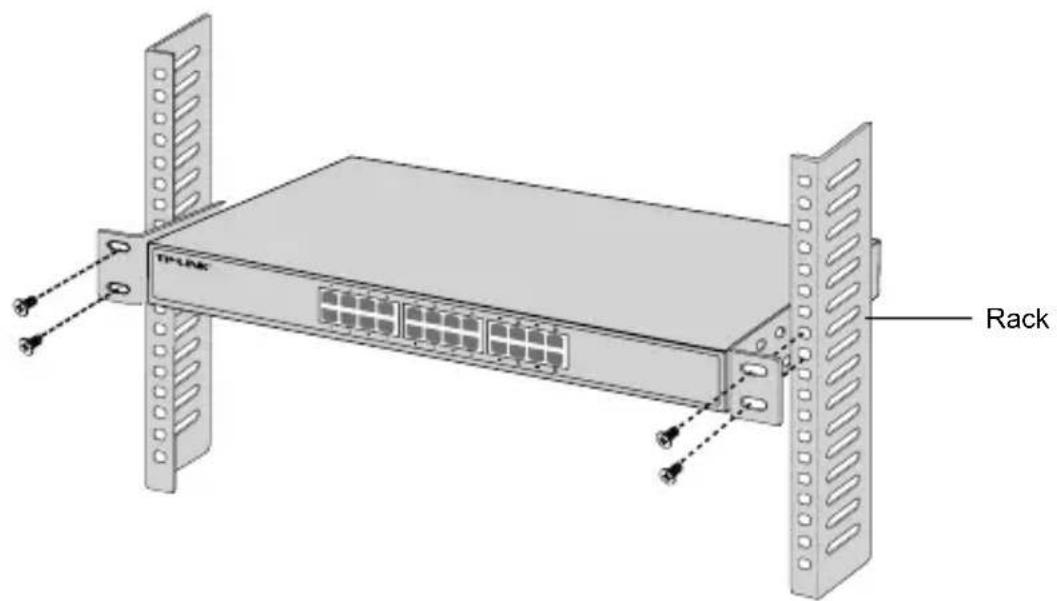

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

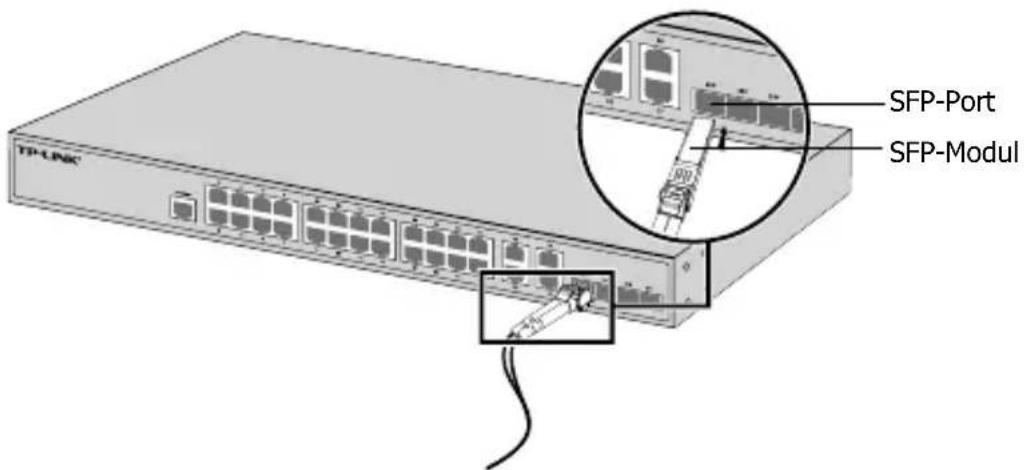

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

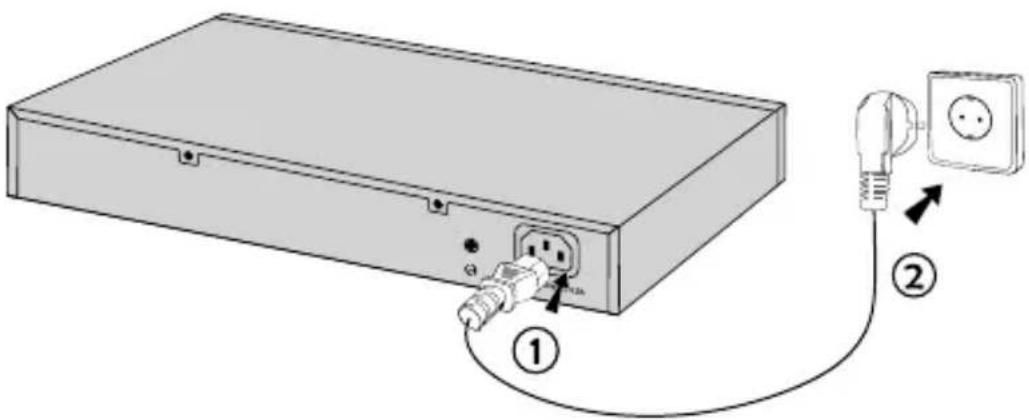

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
