JetStream T1700X-16TS - Nätverksswitch TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Smart/Managed switch (nätverksswitch)
Modell	TP-Link JetStream T1700X-16TS
Mått (B x D x H)	440 x 220 x 44 mm (1U rackmontering)
Vikt	3,2 kg
Strömförsörjning	100-240V AC, 50/60 Hz (strömkabel medföljer)
Antal Ethernet-portar	16 st RJ45 10/100/1000 Mbps-portar
SFP-portar	2 SFP-platser för fiberoptiska moduler
Konsolport	1 st RJ45-konsolport för CLI-hantering
Huvudfunktioner	Hantering via webbgränssnitt och CLI, VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, avancerad säkerhet
Montering	På skrivbord (gummifötter medföljer) eller i 19"-rack (monteringsvinklar medföljer)
Konfiguration	Standard IP-adress: http://192.168.0.1, inloggningsuppgifter: admin/admin
Underhåll och rengöring	Koppla bort innan rengöring; använd en mjuk, torr trasa; undvik vätskor.
Säkerhet	Öppna inte enheten; håll borta från vatten; koppla bort strömkabeln för att stänga av.
Reservdelar och reparerbarhet	Inga reservdelar medföljer; all reparation måste utföras av TP-Link auktoriserad service.
Garanti	TP-Link begränsad garanti (se förpackning eller manual för varaktighet)
Allmän information	Hanterbar switch i JetStream-serien, idealisk för företagsnätverk.

Vanliga frågor - JetStream T1700X-16TS TP-LINK

Hur återställer jag TP-Link JetStream T1700X-16TS-switchen till fabriksinställningarna?

Håll ned Reset-knappen på framsidan av switchen i cirka 10 sekunder tills lamporna blinkar. Släpp, switchen startar om med standardinställningarna.

Vilken är standard-IP-adressen för att komma åt webbgränssnittet?

Standard-IP-adressen är 192.168.0.1. Se till att din dator är i samma undernät (t.ex. 192.168.0.x) med en nätmask på 255.255.255.0.

Vilka är standardinloggningsuppgifterna?

Standardanvändarnamn och lösenord är båda admin (gemener).

Hur ansluter jag en SFP-modul till denna switch?

Sätt försiktigt i den kompatibla SFP-modulen i SFP-platsen tills den klickar på plats. Anslut sedan fiberkabeln till modulen. Ingen ytterligare konfiguration krävs vanligtvis.

Kan jag ställa denna switch på ett skrivbord?

Ja, switchen levereras med självhäftande gummifötter. Placera dem på de fyra nedre hörnen av switchen och ställ den sedan på en plan, stabil yta.

Hur installerar jag switchen i ett 19-tums rack?

Fäst de medföljande monteringsvinklarna på varje sida av switchen med hjälp av de medföljande skruvarna. Skruva sedan fast switchen i racket med lämpliga bultar (medföljer ej).

Vilken är den maximala strömförbrukningen för denna switch?

Den typiska förbrukningen är cirka 20 W vid normal drift, med en strömförsörjning på 100-240V AC.

Hur uppdaterar jag switchens firmware?

Logga in på webbgränssnittet, gå till System Tools > Firmware Upgrade, ladda ner filen från TP-Links webbplats, välj den och klicka på Upgrade. Stäng inte av strömmen under uppdateringen.

Vad gör jag om strömindikatorn inte tänds?

Kontrollera att strömkabeln är ordentligt ansluten både till switchen och till ett fungerande eluttag. Om problemet kvarstår, prova med en annan kabel eller kontakta supporten.

Är denna switch kompatibel med Cat5e Ethernet-kablar?

Ja, den är kompatibel med Cat5e-, Cat6- och Cat6a-kablar för hastigheter upp till 1 Gbps.

BRUKSANVISNING JetStream T1700X-16TS TP-LINK

För att installera enheten på datorn, följ stegen nedan:

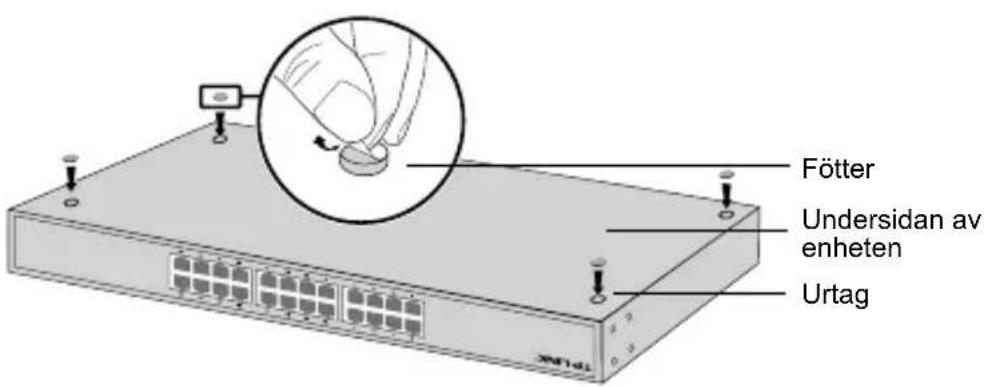

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

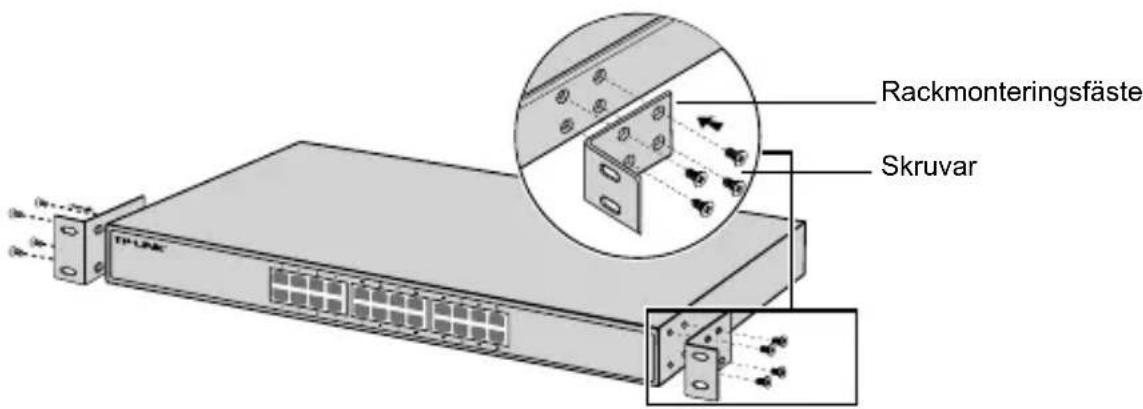

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

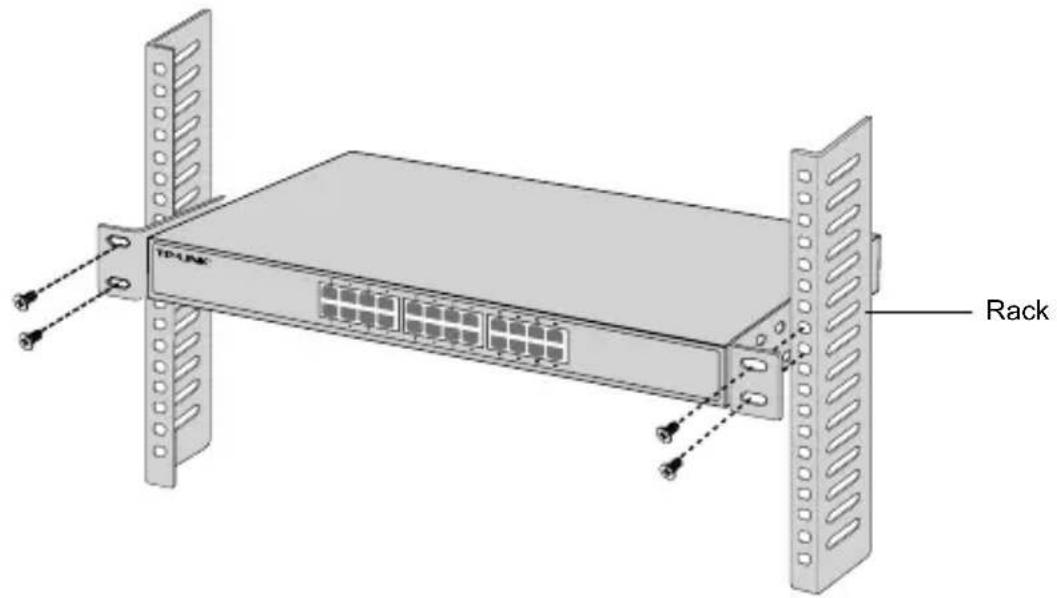

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

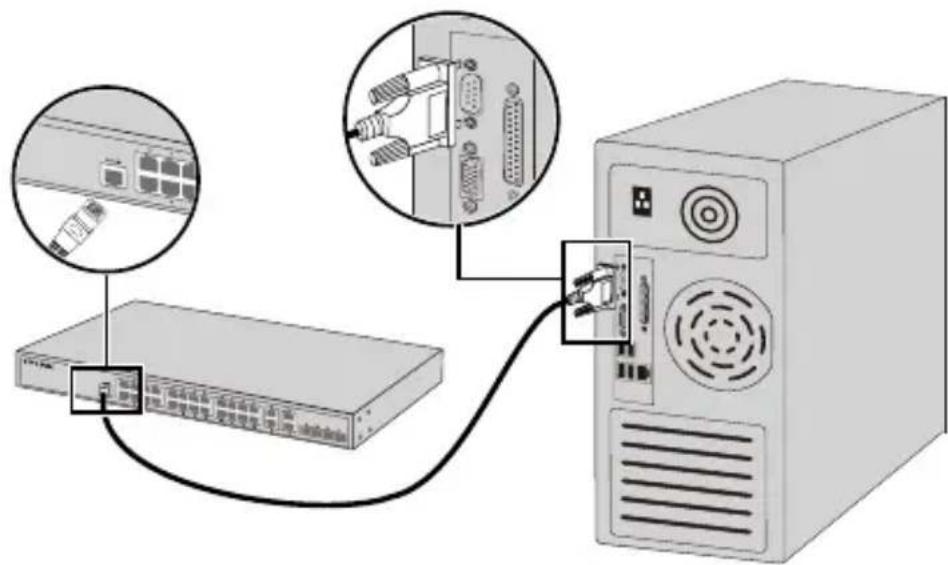

- Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

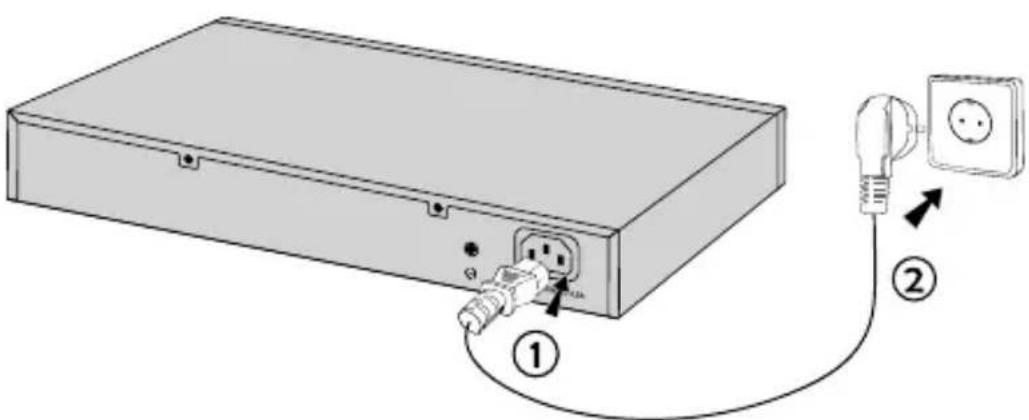

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
