Produkttype	Administrerbar netværksswitch (Smart/Managed Switch)
Model	TP-Link JetStream T1700X-16TS
Mål (L x B x H)	440 x 220 x 44 mm (1U rackmontering)
Vægt	3,2 kg
Strømforsyning	100-240V AC, 50/60 Hz (strømkabel medfølger)
Antal Ethernet-porte	16 RJ45-porte 10/100/1000 Mbps
SFP-porte	2 SFP-slots til fiberoptiske moduler
Konsolport	1 RJ45-konsolport til CLI-administration
Hovedfunktioner	Administration via web og CLI, VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, avanceret sikkerhed
Montering	På skrivebord (gummifødder medfølger) eller i 19" rack (monteringsbeslag medfølger)
Konfiguration	Standard IP-adresse: http://192.168.0.1, login: admin/admin
Vedligeholdelse og rengøring	Tag stikket ud før rengøring; brug en blød, tør klud; undgå væsker.
Sikkerhed	Undgå at åbne enheden; hold den væk fra vand; afbryd strømkablet for at slukke.
Reservedele og reparerbarhed	Ingen reservedele medfølger; reparationer skal udføres af en autoriseret TP-Link-service.
Garanti	TP-Link begrænset garanti (se emballagen eller vejledningen for varighed)
Generelle oplysninger	Administrerbar switch fra JetStream-serien, ideel til virksomhedsnetværk.

Ofte stillede spørgsmål - JetStream T1700X-16TS TP-LINK

Hvordan nulstiller jeg TP-Link JetStream T1700X-16TS-switchen til fabriksindstillinger?

Hold Reset-knappen på forsiden af switchen nede i cirka 10 sekunder, indtil lysene blinker. Slip, og switchen genstarter med standardindstillinger.

Hvad er standard IP-adressen for at få adgang til webgrænsefladen?

Standard IP-adresse er 192.168.0.1. Sørg for, at din computer er i samme undernet (f.eks. 192.168.0.x) med en maske på 255.255.255.0.

Hvad er standard loginoplysningerne?

Standard brugernavn og adgangskode er begge admin (små bogstaver).

Hvordan tilslutter jeg et SFP-modul til denne switch?

Indsæt forsigtigt det kompatible SFP-modul i SFP-slot, indtil det klikker på plads. Tilslut derefter fiberkablet til modulet. Der er normalt ikke behov for yderligere konfiguration.

Kan jeg placere denne switch på et skrivebord?

Ja, switchen leveres med selvklæbende gummifødder. Placer dem i de fire nederste hjørner af switchen, og sæt den på en plan og stabil overflade.

Hvordan installerer jeg switchen i et 19-tommers rack?

Fastgør de medfølgende monteringsbeslag på hver side af switchen med de inkluderede skruer. Skru derefter switchen fast i racket med passende bolte (medfølger ikke).

Hvad er det maksimale strømforbrug for denne switch?

Typisk strømforbrug er omkring 20 W under normal drift med en strømforsyning på 100-240V AC.

Hvordan opdaterer jeg firmwaren på switchen?

Log ind på webgrænsefladen, gå til System Tools > Firmware Upgrade, download filen fra TP-Links websted, vælg den og klik på Upgrade. Afbryd ikke strømmen under opdateringen.

Hvad gør jeg, hvis strømindikatoren ikke tænder?

Kontrollér, at strømkablet er korrekt tilsluttet både til switchen og til en fungerende stikkontakt. Hvis problemet fortsætter, test med et andet kabel eller kontakt support.

Er denne switch kompatibel med Ethernet-kabler af kategori 5e?

Ja, den er kompatibel med Cat5e, Cat6 og Cat6a-kabler til hastigheder op til 1 Gbps.

BRUGSANVISNING JetStream T1700X-16TS TP-LINK

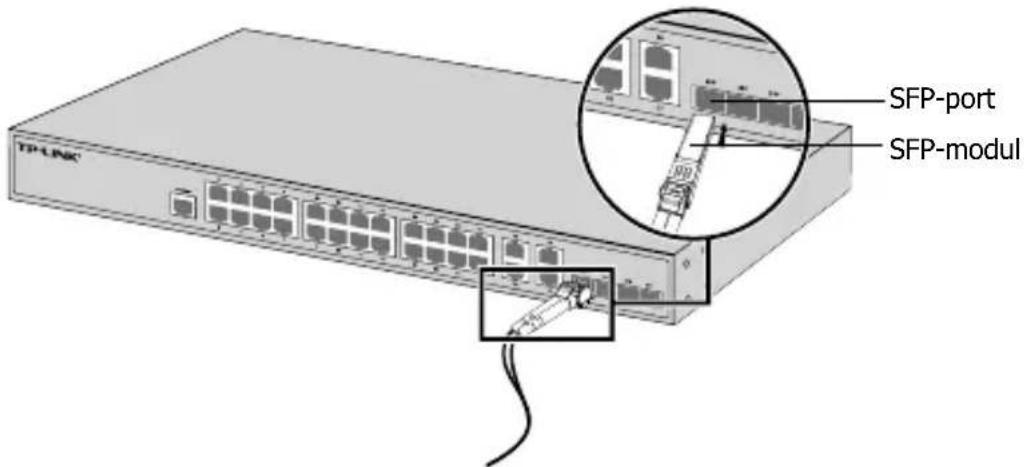

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

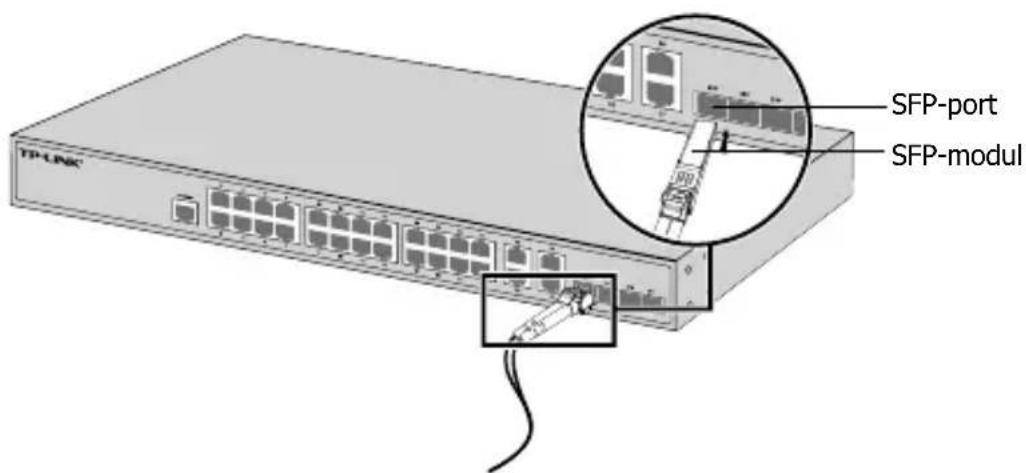

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
