JetStream T2500G-10TS - Netværksswitch TP-LINK - Gratis brugsanvisning og manual

Produkttype	Intelligent netværksswitch (Smart Switch)
Mærke	TP-Link
Model	JetStream T2500G-10TS
Antal porte	8 RJ45 Gigabit porte + 2 SFP slots
Port hastighed	10/100/1000 Mbps (RJ45), 1 Gbps (SFP)
Switch kapacitet	20 Gbps
Dimensioner (L x B x H)	294 x 180 x 44 mm
Vægt	1,5 kg
Strømforsyning	100-240 V AC, 50/60 Hz
Maksimalt strømforbrug	11,5 W
Driftstemperatur	0 °C til 40 °C
Driftsfugtighed	10 % til 90 % (uden kondens)
Hovedfunktioner	VLAN, QoS, IGMP Snooping, linkaggregering, portsikkerhed, CLI, SNMP, webbaseret administration
Administrationsmetoder	Webgrænseflade, SNMP, CLI, Telnet, SSH
Netværksstandarder	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s
Vedligeholdelse og rengøring	Afbryd apparatet, rengør med en tør, blød klud; brug ikke opløsningsmidler eller væsker
Sikkerhed	CE, FCC-certificeringer; automatisk nedlukning ved kortslutning
Reservedele og reparationsmuligheder	Indbygget strømforsyning; ingen brugerreparerbare dele; kontakt TP-Link support
Garanti	3 år (afhængigt af land)

Ofte stillede spørgsmål - JetStream T2500G-10TS TP-LINK

Hvordan nulstiller jeg TP-Link JetStream T2500G-10TS til fabriksindstillingerne?

Hold Reset-knappen (foran) nede i ca. 10 sekunder, indtil LED'erne blinker. Enheden genstarter med standardindstillingerne.

Hvad er switch'ens standard IP-adresse?

Standard IP-adressen er 192.168.0.1. Log på via en webbrowser med brugernavnet admin og adgangskoden admin.

Hvordan konfigurerer jeg en VLAN på T2500G-10TS?

Gå til webgrænsefladen (fanen VLAN). Du kan oprette statiske VLAN'er (802.1Q) eller portbaserede VLAN'er. Tildel porte til de ønskede VLAN'er og indstil trunking om nødvendigt.

Understøtter switchen QoS?

Ja, den understøtter QoS med portprioritering baseret på 802.1p og TOS. Gå til QoS i administrationsgrænsefladen for at konfigurere køer og regler.

Hvordan opdaterer jeg firmwaren på T2500G-10TS?

Download den nyeste firmware fra TP-Links hjemmeside. I webgrænsefladen, gå til Maintenance > Firmware Update, vælg filen og klik på Update. Afbryd ikke strømmen under processen.

Hvilke typer kabler skal bruges til Gigabit-forbindelser?

Brug Cat5e eller højere kabler (Cat6/Cat6a) for optimal Gigabit-ydeevne. Til SFP-forbindelser skal du bruge kompatible SFP-moduler og fiberoptiske kabler.

Understøtter switchen linkaggregering?

Ja, den understøtter linkaggregering (Link Aggregation) i henhold til IEEE 802.3ad. Du kan gruppere op til 8 porte i et enkelt logisk link via LAG-grænsefladen.

Hvordan sikrer jeg adgangen til administrationsgrænsefladen?

Skift standardadgangskoden under System > Password. Aktivér adgang via HTTPS og SSH i stedet for HTTP/Telnet. Brug en adgangskontrolliste (ACL) til at begrænse tilladte IP-adresser.

Hvad er LED'erne, og hvad betyder de?

Hver RJ45-port har to LED'er: Link/Act (grøn: aktivt link; blinker: aktivitet) og PoE (ikke relevant for denne model). System-LED'erne viser strøm og systemstatus.

Er switchen kompatibel med rackmontering?

Ja, den leveres med 19 tommer rackmonteringsbeslag. Du kan også placere den på en plan overflade. Sørg for tilstrækkelig ventilation og overhold driftstemperaturerne.

BRUGSANVISNING JetStream T2500G-10TS TP-LINK

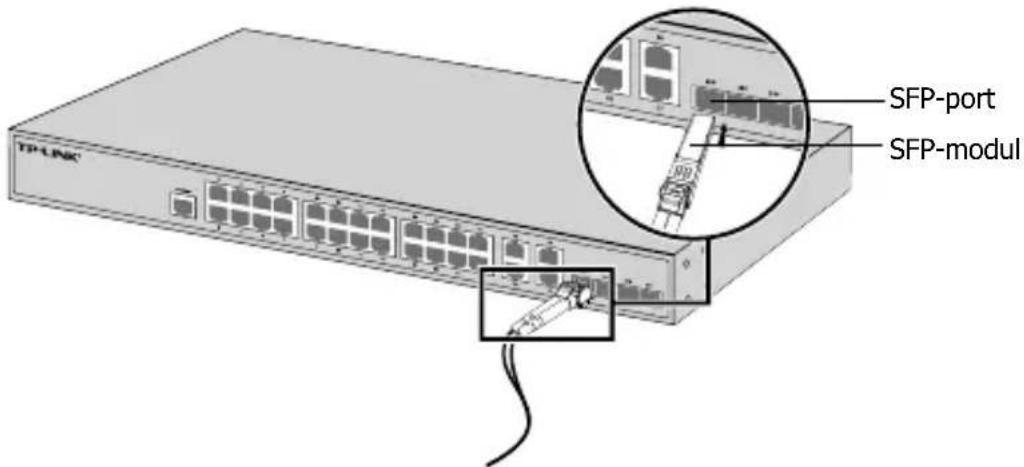

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

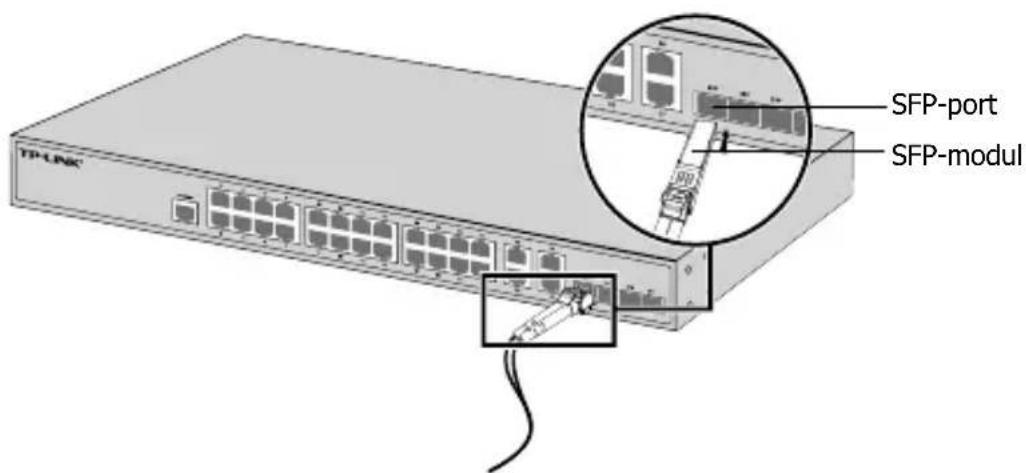

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
