Type de produit	Commutateur réseau intelligent (Smart Switch)
Marque	TP-Link
Modèle	JetStream T2500G-10TS
Nombre de ports	8 ports RJ45 Gigabit + 2 slots SFP
Débit des ports	10/100/1000 Mbps (RJ45), 1 Gbps (SFP)
Capacité de commutation	20 Gbps
Dimensions (L x P x H)	294 x 180 x 44 mm
Poids	1,5 kg
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique maximale	11,5 W
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Fonctions principales	VLAN, QoS, IGMP Snooping, agrégation de liens, sécurité des ports, CLI, SNMP, gestion Web
Méthodes de gestion	Interface Web, SNMP, CLI, Telnet, SSH
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux sec ; ne pas utiliser de solvants ou de liquides
Sécurité	Certifications CE, FCC ; arrêt automatique en cas de court-circuit
Pièces détachées et réparabilité	Alimentation intégrée ; pas de pièces réparables par l'utilisateur ; contacter le support TP-Link
Garantie	3 ans (selon pays)

FOIRE AUX QUESTIONS - JetStream T2500G-10TS TP-LINK

Comment réinitialiser le TP-Link JetStream T2500G-10TS aux réglages d'usine ?

Maintenez enfoncé le bouton Reset (situé à l'avant) pendant environ 10 secondes jusqu'à ce que les LED clignotent. L'appareil redémarrera avec les paramètres par défaut.

Quelle est l'adresse IP par défaut du commutateur ?

L'adresse IP par défaut est 192.168.0.1. Connectez-vous via un navigateur web avec le nom d'utilisateur admin et le mot de passe admin.

Comment configurer un VLAN sur le T2500G-10TS ?

Accédez à l'interface Web (onglet VLAN). Vous pouvez créer des VLANs statiques (802.1Q) ou des VLANs basés sur les ports. Attribuez les ports aux VLANs souhaités et définissez le trunking si nécessaire.

Le commutateur prend-il en charge la QoS ?

Oui, il prend en charge QoS avec priorisation de port, basée sur 802.1p et TOS. Accédez à QoS dans l'interface de gestion pour configurer les files d'attente et les règles.

Comment mettre à jour le firmware du T2500G-10TS ?

Téléchargez le dernier firmware depuis le site de TP-Link. Dans l'interface Web, allez dans Maintenance > Mise à jour Firmware, sélectionnez le fichier et cliquez sur Mettre à jour. Ne coupez pas l'alimentation pendant l'opération.

Quels types de câbles utiliser pour les connexions Gigabit ?

Utilisez des câbles Catégorie 5e ou supérieure (Cat6/Cat6a) pour des performances Gigabit optimales. Pour les connexions SFP, utilisez des modules SFP compatibles et des câbles en fibre optique.

Le commutateur supporte-t-il l'agrégation de liens ?

Oui, il supporte l'agrégation de liens (Link Aggregation) conformément à la norme IEEE 802.3ad. Vous pouvez grouper jusqu'à 8 ports en un seul lien logique via l'interface LAG.

Comment sécuriser l'accès à l'interface de gestion ?

Modifiez le mot de passe par défaut dans System > Password. Activez l'accès via HTTPS et SSH au lieu de HTTP/Telnet. Utilisez une liste de contrôle d'accès (ACL) pour limiter les adresses IP autorisées.

Quelles sont les LED et que signifient-elles ?

Chaque port RJ45 possède deux LED : Link/Act (verte : lien actif ; clignotante : activité) et PoE (non applicable pour ce modèle). Les LED système indiquent l'alimentation et le statut du système.

Le commutateur est-il compatible avec le montage en rack ?

Oui, il est livré avec des supports de montage en rack 19 pouces. Vous pouvez également le placer sur une surface plane. Assurez-vous de respecter la ventilation et les températures de fonctionnement.

MODE D'EMPLOI JetStream T2500G-10TS TP-LINK

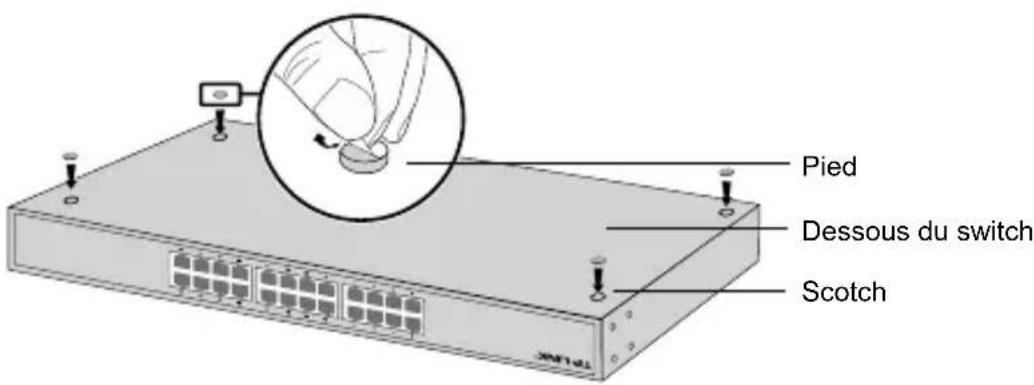

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

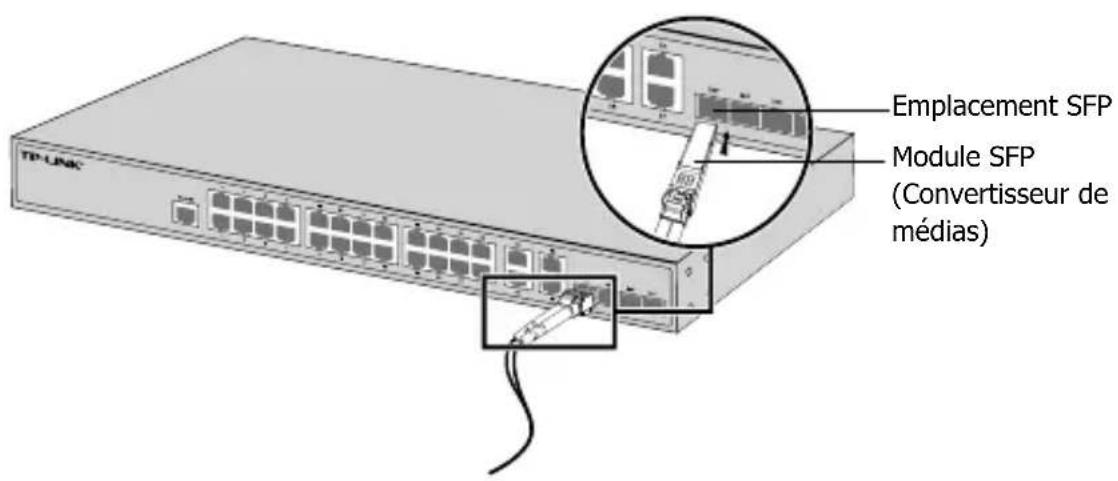

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
