JetStream T2500G-10TS - Conmutador de red TP-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador de red inteligente (Smart Switch)
Marca	TP-Link
Modelo	JetStream T2500G-10TS
Número de puertos	8 puertos RJ45 Gigabit + 2 ranuras SFP
Velocidad de los puertos	10/100/1000 Mbps (RJ45), 1 Gbps (SFP)
Capacidad de conmutación	20 Gbps
Dimensiones (L x P x A)	294 x 180 x 44 mm
Peso	1,5 kg
Alimentación	100-240 V AC, 50/60 Hz
Consumo eléctrico máximo	11,5 W
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 % (sin condensación)
Funciones principales	VLAN, QoS, IGMP Snooping, agregación de enlaces, seguridad de puertos, CLI, SNMP, gestión web
Métodos de gestión	Interfaz web, SNMP, CLI, Telnet, SSH
Estándares de red	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s
Mantenimiento y limpieza	Desconectar el aparato, limpiar con un paño suave seco; no usar disolventes ni líquidos
Seguridad	Certificaciones CE, FCC; apagado automático en caso de cortocircuito
Piezas de repuesto y reparabilidad	Fuente de alimentación integrada; sin piezas reparables por el usuario; contactar al soporte de TP-Link
Garantía	3 años (según país)

Preguntas frecuentes - JetStream T2500G-10TS TP-LINK

¿Cómo restablecer el TP-Link JetStream T2500G-10TS a los ajustes de fábrica?

Mantenga presionado el botón Reset (ubicado en la parte frontal) durante aproximadamente 10 segundos hasta que los LED parpadeen. El dispositivo se reiniciará con los parámetros predeterminados.

¿Cuál es la dirección IP predeterminada del conmutador?

La dirección IP predeterminada es 192.168.0.1. Conéctese a través de un navegador web con el nombre de usuario admin y la contraseña admin.

¿Cómo configurar una VLAN en el T2500G-10TS?

Acceda a la interfaz web (pestaña VLAN). Puede crear VLAN estáticas (802.1Q) o VLAN basadas en puertos. Asigne los puertos a las VLAN deseadas y defina el trunking si es necesario.

¿El conmutador admite QoS?

Sí, admite QoS con priorización de puertos, basada en 802.1p y TOS. Acceda a QoS en la interfaz de gestión para configurar las colas y las reglas.

¿Cómo actualizar el firmware del T2500G-10TS?

Descargue el último firmware desde el sitio web de TP-Link. En la interfaz web, vaya a Mantenimiento > Actualización de Firmware, seleccione el archivo y haga clic en Actualizar. No corte la alimentación durante la operación.

¿Qué tipos de cables usar para conexiones Gigabit?

Utilice cables Categoría 5e o superior (Cat6/Cat6a) para un rendimiento Gigabit óptimo. Para conexiones SFP, use módulos SFP compatibles y cables de fibra óptica.

¿El conmutador admite la agregación de enlaces?

Sí, admite la agregación de enlaces (Link Aggregation) según la norma IEEE 802.3ad. Puede agrupar hasta 8 puertos en un solo enlace lógico a través de la interfaz LAG.

¿Cómo asegurar el acceso a la interfaz de gestión?

Cambie la contraseña predeterminada en System > Password. Active el acceso mediante HTTPS y SSH en lugar de HTTP/Telnet. Use una lista de control de acceso (ACL) para limitar las direcciones IP autorizadas.

¿Cuáles son los LED y qué significan?

Cada puerto RJ45 tiene dos LED: Link/Act (verde: enlace activo; parpadeante: actividad) y PoE (no aplicable para este modelo). Los LED del sistema indican la alimentación y el estado del sistema.

¿El conmutador es compatible con montaje en rack?

Sí, se entrega con soportes de montaje en rack de 19 pulgadas. También puede colocarlo sobre una superficie plana. Asegúrese de respetar la ventilación y las temperaturas de funcionamiento.

MANUAL DE USUARIO JetStream T2500G-10TS TP-LINK

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor siga los pasos descritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.

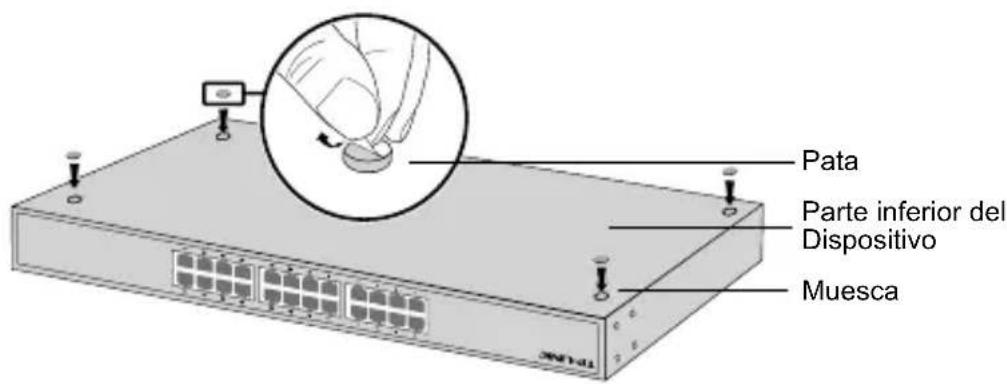

3. Gire el dispositivo y coloque las patas de goma suministradas en las zonas hundidas de la parte inferior de cada esquina del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada lado del dispositivo con los tornillos proporcionados.

1. Después de unir los soportes con el dispositivo, utilice los tornillos adecuados (no incluidos) para fijar los soportes al rack.

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordenador con un cable RJ45 como muestra la siguiente figura.

Para switches con puertos SFP, puede conectar un puerto SFP a un módulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y no podrá ser utilizado.

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordenador mediante cable de consola. Después puede cargar el CLI para gestionar el switch.

Conecte el conector hembra del cable de alimentación proporcionado dentro del enchufe del dispositivo, y el conector macho en un enchufe de corriente.

- Configurar el Switch Utilizando el Interfaz de Gestión de Usuario (GUI)

1. Configure la dirección IP de su PC en la misma subred que el switch. LA dirección IP es 192.168.0.X("X" es cualquier número de 2 a 254); la Máscara de Subred es 255.255.255.0.
2. Abra un navegador web y escriba la dirección de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Usuario y Contraseña por defecto, ambos en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, puede configurar el switch en la página de gestión.

- Configurar el Switch Utilizando el Interfaz de Línea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para obtenir las instrucciones detalladas de cómo hacer esto, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utilizar la Utilidad de Configuración Easy Smart para gestionar de manera centralizada todas las redes de los Switches Easy Smart. Para obtener instrucciones detalladas de cómo hacer esto, por favor revise la Guía de Usuario de la Utilidad.

Εγκατάσταση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilice este producto cerca del agua.

Garantía limitada para productos de TP-LINK

Sólo para productos que porten la marca TP-LINK.

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-LINK por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
