Tipo de producto	Conmutador de red
Marca	TP-Link
Modelo	JetStream T1500G-10MPS
Dimensiones (L x P x A)	268 x 162 x 44 mm
Peso	1,2 kg
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico	135 W (máximo con PoE)
Número de puertos	10 puertos Gigabit (8 PoE+, 2 SFP)
PoE	8 puertos PoE+ (802.3at/af), presupuesto 124 W
Tipo de gestión	Smart Managed (Web, CLI)
Protocolos de gestión	SNMP, RMON, VLAN, QoS, IGMP
Seguridad	ACL, 802.1X, Storm control, Port security
Ventilación	Ventilador interno
Temperatura de funcionamiento	0 °C a 45 °C
Humedad de funcionamiento	10% a 90% HR (sin condensación)
Montaje	Sobre mesa o en rack (soportes incluidos)
Mantenimiento y limpieza	Desconectar el dispositivo, limpiar con un paño seco y que no suelte pelusa
Seguridad eléctrica	Desconectar antes de limpiar; no exponer al agua
Piezas de repuesto y reparabilidad	No hay piezas reparables por el usuario; contactar al soporte de TP-Link
Garantía limitada	Garantía limitada del fabricante (ver manual)
Contenido de la caja	Conmutador, cable de alimentación, soportes de rack, kit de tornillos, pies de goma, guía de instalación

Preguntas frecuentes - JetStream T1500G-10MPS TP-LINK

¿Cómo acceder a la interfaz web de configuración del switch?

Conecte el switch a su red y configure la dirección IP de su computadora en la subred 192.168.0.x (máscara 255.255.255.0). Abra un navegador e ingrese http://192.168.0.1. Inicie sesión con el nombre de usuario y contraseña predeterminados: admin (en minúsculas).

¿Cómo restablecer el switch a los valores de fábrica?

Mantenga presionado el botón Reset en la parte frontal del switch durante aproximadamente 10 segundos, luego suéltelo. El switch se reiniciará con los valores predeterminados.

¿Cuáles son los tipos de cables compatibles con los puertos Ethernet?

Los puertos RJ45 admiten cables Cat5e, Cat6 y Cat6a para velocidades de hasta 1 Gbit/s.

¿Cómo usar los puertos SFP?

Los puertos SFP aceptan módulos SFP estándar (1000BASE-SX, LX, etc.). Inserte el módulo SFP en la ranura hasta que encaje. Para retirarlo, tire suavemente de la lengüeta metálica.

¿Cuál es el presupuesto PoE total del switch?

El switch proporciona un presupuesto PoE total de 124 W, distribuido en los 8 puertos PoE+ (30 W máx. por puerto en estándar 802.3at).

¿Cómo asegurar el switch contra accesos no autorizados?

Active las funciones de seguridad como ACL, 802.1X y Port Security en la interfaz de gestión. Cambie inmediatamente la contraseña de administrador predeterminada.

¿Se puede montar el switch en rack?

Sí, se incluyen soportes de montaje en rack. Fije los soportes a cada lado del switch con los tornillos incluidos, luego atornille el switch en los rieles del rack con pernos adecuados (no incluidos).

¿Cómo actualizar el firmware del switch?

Descargue el último firmware desde el sitio web de TP-Link. Inicie sesión en la interfaz web, vaya a System Tools > Firmware Upgrade, seleccione el archivo y haga clic en Upgrade. No corte la alimentación durante la actualización.

¿Qué hacer si el switch no enciende?

Verifique que el cable de alimentación esté bien conectado en ambos extremos. Pruebe el tomacorriente con otro dispositivo. Si no se enciende ningún indicador, contacte al soporte de TP-Link.

¿Cómo limpiar el switch?

Antes de cualquier limpieza, desconecte el switch del tomacorriente. Use un paño seco y que no suelte pelusa para limpiar la superficie. No use líquidos ni aerosoles.

MANUAL DE USUARIO JetStream T1500G-10MPS TP-LINK

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor siga los pasos descritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.

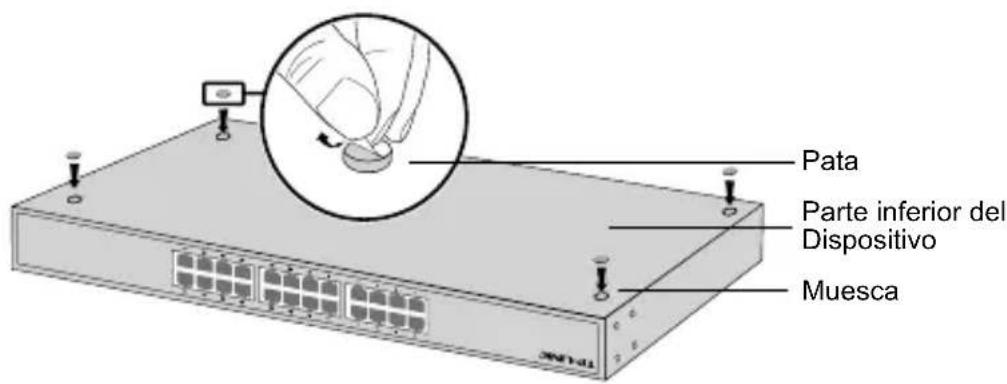

3. Gire el dispositivo y coloque las patas de goma suministradas en las zonas hundidas de la parte inferior de cada esquina del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada lado del dispositivo con los tornillos proporcionados.

1. Después de unir los soportes con el dispositivo, utilice los tornillos adecuados (no incluidos) para fijar los soportes al rack.

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordenador con un cable RJ45 como muestra la siguiente figura.

Para switches con puertos SFP, puede conectar un puerto SFP a un módulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y no podrá ser utilizado.

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordenador mediante cable de consola. Después puede cargar el CLI para gestionar el switch.

Conecte el conector hembra del cable de alimentación proporcionado dentro del enchufe del dispositivo, y el conector macho en un enchufe de corriente.

- Configurar el Switch Utilizando el Interfaz de Gestión de Usuario (GUI)

1. Configure la dirección IP de su PC en la misma subred que el switch. LA dirección IP es 192.168.0.X("X" es cualquier número de 2 a 254); la Máscara de Subred es 255.255.255.0.
2. Abra un navegador web y escriba la dirección de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Usuario y Contraseña por defecto, ambos en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, puede configurar el switch en la página de gestión.

- Configurar el Switch Utilizando el Interfaz de Línea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para obtenir las instrucciones detalladas de cómo hacer esto, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utilizar la Utilidad de Configuración Easy Smart para gestionar de manera centralizada todas las redes de los Switches Easy Smart. Para obtener instrucciones detalladas de cómo hacer esto, por favor revise la Guía de Usuario de la Utilidad.

Εγκατάσταση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilice este producto cerca del agua.

Garantía limitada para productos de TP-LINK

Sólo para productos que porten la marca TP-LINK.

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-LINK por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
