JetStream T1500G-10MPS - Διακόπτης δικτύου TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διακόπτης δικτύου
Μάρκα	TP-Link
Μοντέλο	JetStream T1500G-10MPS
Διαστάσεις (Μήκος x Βάθος x Ύψος)	268 x 162 x 44 mm
Βάρος	1,2 κιλά
Τροφοδοσία	100-240 V AC, 50/60 Hz
Κατανάλωση ενέργειας	135 W (μέγιστο με PoE)
Αριθμός θυρών	10 θύρες Gigabit (8 PoE+, 2 SFP)
PoE	8 θύρες PoE+ (802.3at/af), προϋπολογισμός 124 W
Τύπος διαχείρισης	Έξυπνη διαχείριση (Web, CLI)
Πρωτόκολλα διαχείρισης	SNMP, RMON, VLAN, QoS, IGMP
Ασφάλεια	ACL, 802.1X, Storm control, Port security
Εξαερισμός	Εσωτερικός ανεμιστήρας
Θερμοκρασία λειτουργίας	0 °C έως 45 °C
Υγρασία λειτουργίας	10% έως 90% ΣΥ (χωρίς συμπύκνωση)
Τοποθέτηση	Σε γραφείο ή σε rack (περιλαμβάνονται γωνίες στήριξης)
Συντήρηση και καθαρισμός	Αποσυνδέστε τη συσκευή, καθαρίστε με ένα στεγνό και μη χνουδωτό πανί
Ηλεκτρική ασφάλεια	Αποσυνδέστε πριν από τον καθαρισμό· μην εκθέτετε σε νερό
Ανταλλακτικά και επισκευασιμότητα	Κανένα ανταλλακτικό που μπορεί να επισκευαστεί από τον χρήστη· επικοινωνήστε με την υποστήριξη TP-Link
Περιορισμένη εγγύηση	Περιορισμένη εγγύηση κατασκευαστή (βλ. εγχειρίδιο)
Περιεχόμενα συσκευασίας	Διακόπτης, καλώδιο τροφοδοσίας, γωνίες rack, σετ βιδών, λαστιχένια πόδια, οδηγός εγκατάστασης

Συχνές ερωτήσεις - JetStream T1500G-10MPS TP-LINK

Πώς μπορώ να αποκτήσω πρόσβαση στη διεπαφή ιστού διαμόρφωσης του διακόπτη;

Συνδέστε τον διακόπτη στο δίκτυό σας και ορίστε τη διεύθυνση IP του υπολογιστή σας στο υποδίκτυο 192.168.0.x (μάσκα 255.255.255.0). Ανοίξτε ένα πρόγραμμα περιήγησης και πληκτρολογήστε http://192.168.0.1. Συνδεθείτε με το προεπιλεγμένο όνομα χρήστη και κωδικό πρόσβασης: admin (με πεζά γράμματα).

Πώς μπορώ να επαναφέρω τον διακόπτη στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένο το κουμπί Reset στο μπροστινό μέρος του διακόπτη για περίπου 10 δευτερόλεπτα και μετά αφήστε το. Ο διακόπτης θα επανεκκινήσει με τις προεπιλεγμένες ρυθμίσεις.

Ποιοι τύποι καλωδίων υποστηρίζονται από τις θύρες Ethernet;

Οι θύρες RJ45 υποστηρίζουν καλώδια Cat5e, Cat6 και Cat6a για ταχύτητες έως 1 Gbit/s.

Πώς χρησιμοποιώ τις θύρες SFP;

Οι θύρες SFP δέχονται τυπικές μονάδες SFP (1000BASE-SX, LX, κ.λπ.). Τοποθετήστε τη μονάδα SFP στην υποδοχή μέχρι να ασφαλίσει. Για να την αφαιρέσετε, τραβήξτε απαλά τη μεταλλική γλωττίδα.

Ποιος είναι ο συνολικός προϋπολογισμός PoE του διακόπτη;

Ο διακόπτης παρέχει συνολικό προϋπολογισμό PoE 124 W, κατανεμημένο στις 8 θύρες PoE+ (30 W max ανά θύρα στο πρότυπο 802.3at).

Πώς μπορώ να προστατεύσω τον διακόπτη από μη εξουσιοδοτημένη πρόσβαση;

Ενεργοποιήστε τις λειτουργίες ασφαλείας όπως ACL, 802.1X και Port Security στη διεπαφή διαχείρισης. Αλλάξτε αμέσως τον προεπιλεγμένο κωδικό πρόσβασης admin.

Μπορεί ο διακόπτης να τοποθετηθεί σε rack;

Ναι, παρέχονται γωνίες στήριξης rack. Στερεώστε τις γωνίες σε κάθε πλευρά του διακόπτη χρησιμοποιώντας τις παρεχόμενες βίδες και στη συνέχεια βιδώστε τον διακόπτη στις ράγες του rack με κατάλληλα μπουλόνια (δεν παρέχονται).

Πώς μπορώ να ενημερώσω το υλικολογισμικό του διακόπτη;

Κατεβάστε το τελευταίο υλικολογισμικό από τον ιστότοπο της TP-Link. Συνδεθείτε στη διεπαφή ιστού, μεταβείτε στο System Tools > Firmware Upgrade, επιλέξτε το αρχείο και κάντε κλικ στο Upgrade. Μην διακόψετε την τροφοδοσία κατά τη διάρκεια της ενημέρωσης.

Τι να κάνω αν ο διακόπτης δεν ανάβει;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι καλά συνδεδεμένο και από τις δύο πλευρές. Δοκιμάστε την πρίζα με μια άλλη συσκευή. Εάν καμία ενδεικτική λυχνία δεν ανάβει, επικοινωνήστε με την υποστήριξη TP-Link.

Πώς καθαρίζω τον διακόπτη;

Πριν από κάθε καθαρισμό, αποσυνδέστε τον διακόπτη από την πρίζα. Χρησιμοποιήστε ένα στεγνό και μη χνουδωτό πανί για να σκουπίσετε την επιφάνεια. Μην χρησιμοποιείτε υγρά ή σπρέι.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JetStream T1500G-10MPS TP-LINK

- Επιτραπέζια Εγκατάσταση

Για να εγκαταστήσετε τη συσκευή σε τραπέζι, ακολουθήστε τα παρακάτω βήματα:

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το βάρος της συσκευής μαζί με τα καλώδια.
2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.

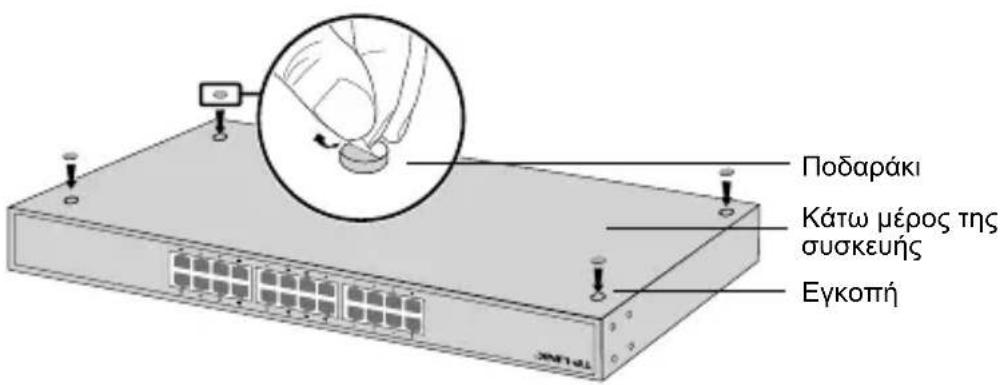

3. Γυρίστε ανάποδα τη συσκευή και συνδέστε τα παρεχόμενα λαστιχένια ποδαράκια στις προεξοχές που βρίσκονται στις τέσσερις γωνίες στο κάτω μέρος της συσκευής.

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τα παρακάτω βήματα:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.
2. Σταθεροποιήστε τους παρεχόμενους βραχίονες στήριξης rack στις δύο πλευρές της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

1. Αφού συνδέσετε τους βραχίονες με τη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να ασφαλίσετε τους βραχίονες στο rack.

Σύνδεση

- Θúpa Ethernet

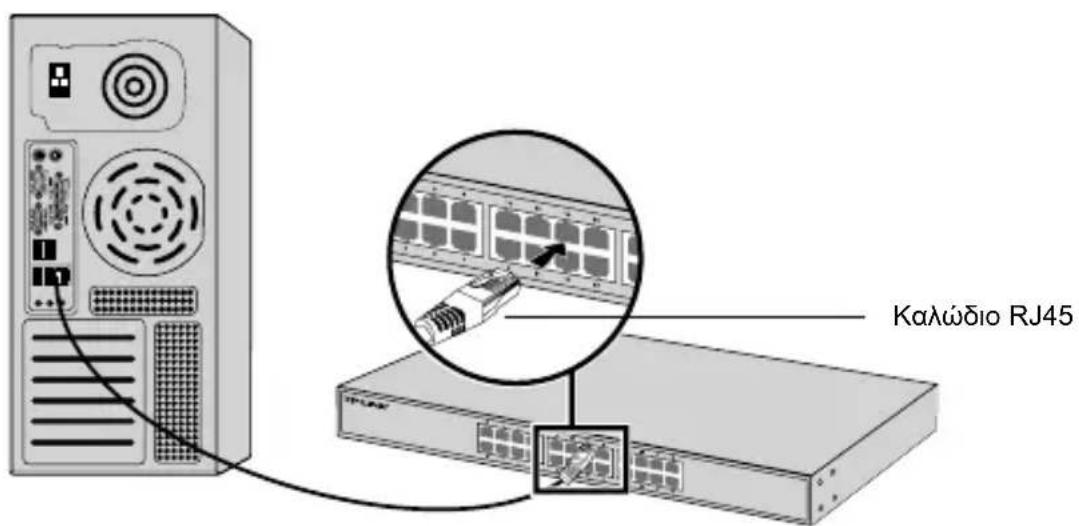

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας καλώδιο RJ45, όπως εικονίζεται παρακάτω.

- Θύρα SFP

Για switches με θύρες SFP, μπορείτε να συνδέσετε κάποια θύρα SFP σε μονάδα SFP. Αν έχετε εγκαταστήσει αναμεταδότη SFP σε κάποια θύρα και διαθέτει έγκυρη σύνδεση με τη θύρα, η αντιστοιχισμένη θύρα RJ45 θα απενεργοποιηθεί και δεν θα μπορεί να χρησιμοποιηθεί.

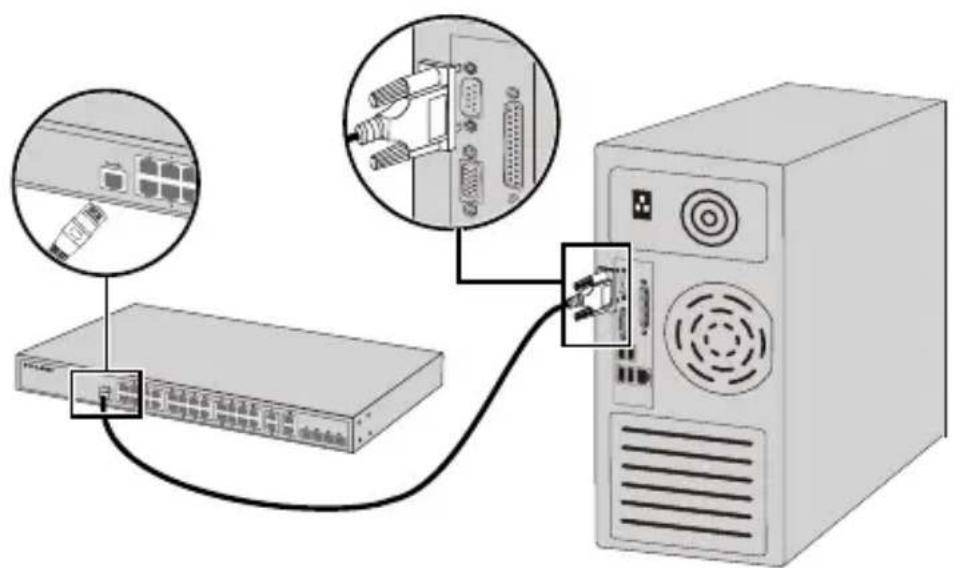

Για Switch που διαθέτουν θύρα console, μπορείτε να τη συνδέσετε στην αντίστοιχη θύρα console του υπολογιστή σας. χρησιμοποιώντας καλώδιο console. Στη συνέχεια μπορείτε να φορτώσετε το CLI για να διαχειριστείτε το Switch.

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

- Ρύθμιση του Switch χρησιμοποιώντας την ιστοσελίδα διαχείρισης

1. Ρυθμίσετε τη διεύθυνση IP του PC σας ώστε να βρίσκεται στο ίδιο υποδίκτυο με το router. Η διεύθυνση IP είναι 192.168.0.x (όπου "x" είναι μια τιμή από 2 έως 254). Η μάσκα υποδικτύου είναι 255.255.255.0.
2. Ανοίξτε κάποιον web browser και πληκτρολογήστε την εργοστασιακή διεύθυνση διαχείρισης, http://192.168.0.1 στη μπάρα διεύθυνσεων και στη συνέχεια πιέστε το πλήκτρο Enter.
3. Πληκτρολογήστε admin και στο πεδίο User Name (Όνομα Χρήστη) και στο πεδίο Password (Κωδικός), με πεζά. Στη συνέχεια πιέστε το πλήκτρο Login (Είσοδος) ή πιέστε το πλήκτρο Enter.
4. Μετά από επιτυχή είσοδο, μπορείτε να κάνετε τις επιθυμητές ρυθμίσεις μέσω του μενού διαχείρισης.

- Ρύθμιση του Switch χρησιμοποιώντα το CLI (Μόνο για Smart Switches και Managed Switches)

Μπορείτε να μπείτε (login) στο switch και στη συνέχεια στο CLI για να διαχειριστείτε το switch. Για λεπτομέρειες, ανατρέξτε στις οδηγίες που αφορούν το CLI.

- Ρύθμιση του Switch χρησιμοποιώντας την εφαρμογή (Utility) (Μόνο για Easy Smart Switches)

Μπορείτε να χρησιμοποιήσετε την εφαρμογή Easy Smart Configuration Utility για κεντρική διαχείριση ολόκληρων δικτύων που απαρτίζονται από Easy Smart Switches. Για λεπτομέρειες, ανατρέξτε στις Οδηγίες Χρήσης της εφαρμογής Easy Smart Configuration Utility.

Installation

- Pose libre

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
• Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.

- Μην χρησιμοποιήσετε τη συσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ ́Η ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
