Ürün Tipi	Ağ Anahtarı
Marka	TP-Link
Model	JetStream T1500G-10MPS
Boyutlar (U x D x Y)	268 x 162 x 44 mm
Ağırlık	1,2 kg
Güç Kaynağı	100-240 V AC, 50/60 Hz
Güç Tüketimi	135 W (PoE ile maksimum)
Port Sayısı	10 Gigabit port (8 PoE+, 2 SFP)
PoE	8 PoE+ port (802.3at/af), bütçe 124 W
Yönetim Türü	Smart Managed (Web, CLI)
Yönetim Protokolleri	SNMP, RMON, VLAN, QoS, IGMP
Güvenlik	ACL, 802.1X, Fırtına kontrolü, Port güvenliği
Soğutma	Dahili fan
Çalışma Sıcaklığı	0 °C - 45 °C
Çalışma Nemi	%10 - %90 RH (yoğuşmasız)
Montaj	Masa üstü veya raf (braketler dahil)
Bakım ve Temizlik	Cihazı fişten çekin, kuru ve tüy bırakmayan bir bezle temizleyin
Elektrik Güvenliği	Temizlemeden önce fişi çekin; suya maruz bırakmayın
Yedek Parçalar ve Onarılabilirlik	Kullanıcı tarafından onarılabilir parça yoktur; TP-Link desteği ile iletişime geçin
Sınırlı Garanti	Sınırlı üretici garantisi (kılavuza bakın)
Kutu İçeriği	Anahtar, güç kablosu, raf braketleri, vida seti, lastik ayaklar, kurulum kılavuzu

Sık sorulan sorular - JetStream T1500G-10MPS TP-LINK

Anahtarın web yapılandırma arayüzüne nasıl erişilir?

Anahtarı ağınıza bağlayın ve bilgisayarınızın IP adresini 192.168.0.x alt ağına ayarlayın (maske 255.255.255.0). Bir tarayıcı açın ve http://192.168.0.1 adresini girin. Varsayılan kullanıcı adı ve parola ile giriş yapın: admin (küçük harflerle).

Anahtar fabrika ayarlarına nasıl sıfırlanır?

Anahtarın ön tarafındaki Sıfırla düğmesine yaklaşık 10 saniye basılı tutun, ardından bırakın. Anahtar varsayılan ayarlarla yeniden başlayacaktır.

Ethernet portları hangi kablo türlerini destekler?

RJ45 portları, 1 Gbit/s hıza kadar Cat5e, Cat6 ve Cat6a kablolarını destekler.

SFP portları nasıl kullanılır?

SFP portları standart SFP modüllerini (1000BASE-SX, LX vb.) kabul eder. SFP modülünü yuvasına oturana kadar takın. Çıkarmak için metal tırnağı nazikçe çekin.

Anahtarın toplam PoE bütçesi nedir?

Anahtar, 8 PoE+ portu üzerinde toplam 124 W PoE bütçesi sağlar (802.3at standardında port başına maks. 30 W).

Anahtar yetkisiz erişime karşı nasıl korunur?

Yönetim arayüzünde ACL, 802.1X ve Port Güvenliği gibi güvenlik özelliklerini etkinleştirin. Varsayılan admin parolasını hemen değiştirin.

Anahtar rafa monte edilebilir mi?

Evet, raf montaj braketleri sağlanmıştır. Braketleri dahil edilen vidalarla anahtarın her iki tarafına sabitleyin, ardından anahtarı uygun cıvatalarla (dahil değildir) raf raylarına vidalayın.

Anahtarın donanım yazılımı nasıl güncellenir?

TP-Link web sitesinden en son donanım yazılımını indirin. Web arayüzüne giriş yapın, Sistem Araçları > Donanım Yazılımı Yükseltme bölümüne gidin, dosyayı seçin ve Yükselt'e tıklayın. Güncelleme sırasında gücü kesmeyin.

Anahtar açılmazsa ne yapmalıyım?

Güç kablosunun her iki tarafa da iyi takıldığından emin olun. Elektrik prizini başka bir cihazla test edin. Hiçbir ışık yanmazsa, TP-Link desteği ile iletişime geçin.

Anahtar nasıl temizlenir?

Temizlemeden önce anahtarın fişini çekin. Yüzeyi silmek için kuru ve tüy bırakmayan bir bez kullanın. Sıvı veya sprey kullanmayın.

KULLANIM KILAVUZU JetStream T1500G-10MPS TP-LINK

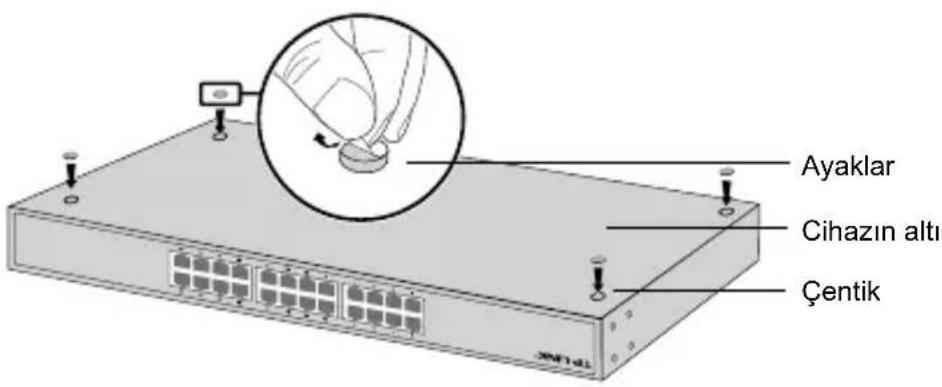

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.
3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

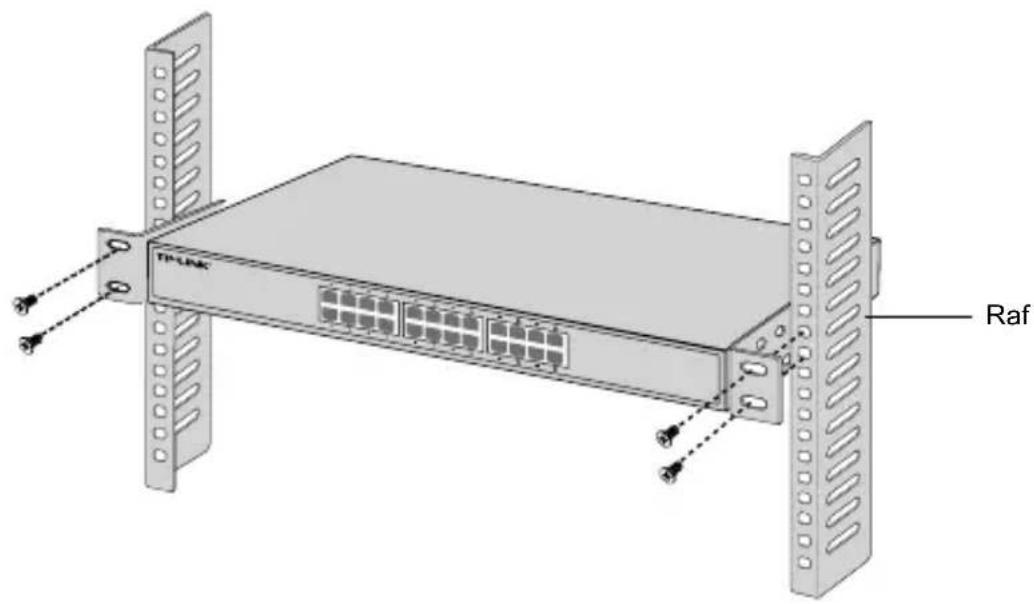

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.

TP-LINK Limitli Ürün Garantisi

Yanlız TP-LINK Marka Ürünler için.

BU GARANTI SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR.

İŞBU GARANTİ BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTİ BELGELERİ VEYA YAPTIRIMLARİN YERİNE GEÇMEKTEDİR.

TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcıının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
