JetStream T1500G-10MPS - Netzwerkschalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Switch
Marke	TP-Link
Modell	JetStream T1500G-10MPS
Abmessungen (L x T x H)	268 x 162 x 44 mm
Gewicht	1,2 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	135 W (maximal mit PoE)
Anzahl Ports	10 Gigabit-Ports (8 PoE+, 2 SFP)
PoE	8 PoE+ Ports (802.3at/af), Budget 124 W
Verwaltungstyp	Smart Managed (Web, CLI)
Verwaltungsprotokolle	SNMP, RMON, VLAN, QoS, IGMP
Sicherheit	ACL, 802.1X, Storm Control, Port Security
Lüftung	Interner Lüfter
Betriebstemperatur	0 °C bis 45 °C
Betriebsluftfeuchtigkeit	10% bis 90% RH (ohne Kondensation)
Montage	Auf Tisch oder im Rack (Winkel inklusive)
Wartung und Reinigung	Gerät abziehen, mit trockenem, fusselfreiem Tuch reinigen
Elektrische Sicherheit	Vor Reinigung abziehen; nicht Wasser aussetzen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an den TP-Link-Support
Eingeschränkte Garantie	Eingeschränkte Herstellergarantie (siehe Anleitung)
Packungsinhalt	Switch, Netzkabel, Rack-Winkel, Schraubenset, Gummifüße, Installationsanleitung

Häufig gestellte Fragen - JetStream T1500G-10MPS TP-LINK

Wie greife ich auf die Weboberfläche des Switches zu?

Verbinden Sie den Switch mit Ihrem Netzwerk und stellen Sie die IP-Adresse Ihres Computers im Subnetz 192.168.0.x (Maske 255.255.255.0) ein. Öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein. Melden Sie sich mit dem Standard-Benutzernamen und Passwort an: admin (in Kleinbuchstaben).

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Vorderseite des Switches etwa 10 Sekunden lang gedrückt und lassen Sie sie dann los. Der Switch startet mit den Standardeinstellungen neu.

Welche Kabeltypen werden von den Ethernet-Ports unterstützt?

Die RJ45-Ports unterstützen Kabel der Kategorien Cat5e, Cat6 und Cat6a für Geschwindigkeiten bis zu 1 Gbit/s.

Wie verwende ich die SFP-Ports?

Die SFP-Ports akzeptieren standardmäßige SFP-Module (1000BASE-SX, LX usw.). Setzen Sie das SFP-Modul in den Steckplatz ein, bis es einrastet. Zum Entfernen ziehen Sie vorsichtig an der Metalllasche.

Wie hoch ist das gesamte PoE-Budget des Switches?

Der Switch bietet ein gesamtes PoE-Budget von 124 W, verteilt auf die 8 PoE+ Ports (max. 30 W pro Port nach Standard 802.3at).

Wie schütze ich den Switch vor unbefugtem Zugriff?

Aktivieren Sie die Sicherheitsfunktionen wie ACL, 802.1X und Port Security in der Verwaltungsoberfläche. Ändern Sie sofort das Standard-Admin-Passwort.

Kann der Switch im Rack montiert werden?

Ja, Rack-Montagewinkel sind im Lieferumfang enthalten. Befestigen Sie die Winkel mit den beiliegenden Schrauben an beiden Seiten des Switches und schrauben Sie den Switch dann mit passenden Bolzen (nicht enthalten) auf die Rackschienen.

Wie aktualisiere ich die Firmware des Switches?

Laden Sie die neueste Firmware von der TP-Link-Website herunter. Melden Sie sich an der Weboberfläche an, gehen Sie zu System Tools > Firmware Upgrade, wählen Sie die Datei aus und klicken Sie auf Upgrade. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Was tun, wenn der Switch nicht einschaltet?

Überprüfen Sie, ob das Netzkabel auf beiden Seiten richtig eingesteckt ist. Testen Sie die Steckdose mit einem anderen Gerät. Wenn keine Leuchte aufleuchtet, wenden Sie sich an den TP-Link-Support.

Wie reinige ich den Switch?

Ziehen Sie vor der Reinigung den Netzstecker des Switches. Verwenden Sie ein trockenes, fusselfreies Tuch zum Abwischen der Oberfläche. Verwenden Sie keine Flüssigkeiten oder Sprays.

BEDIENUNGSANLEITUNG JetStream T1500G-10MPS TP-LINK

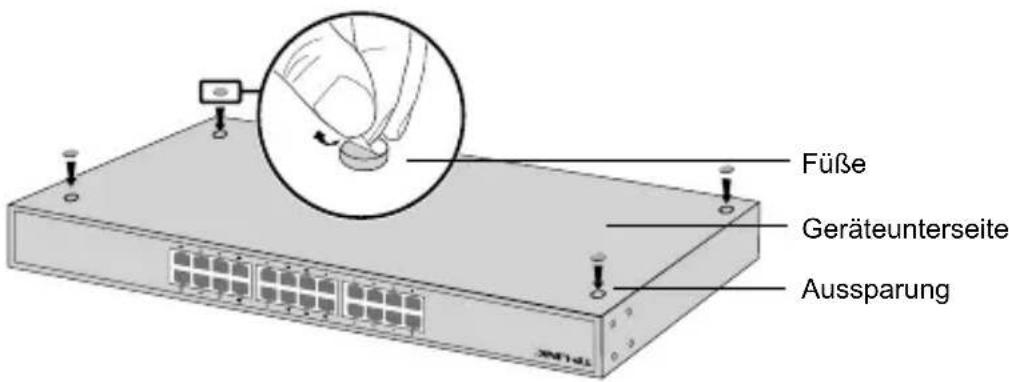

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

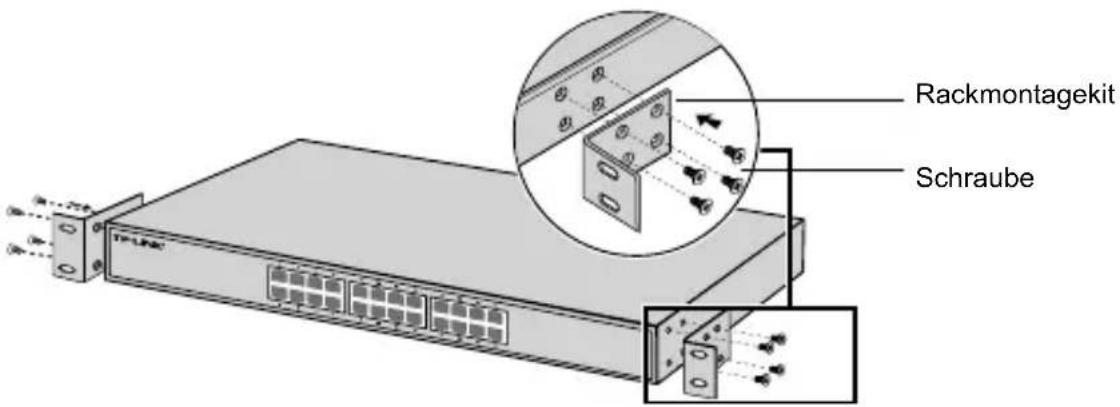

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.
2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

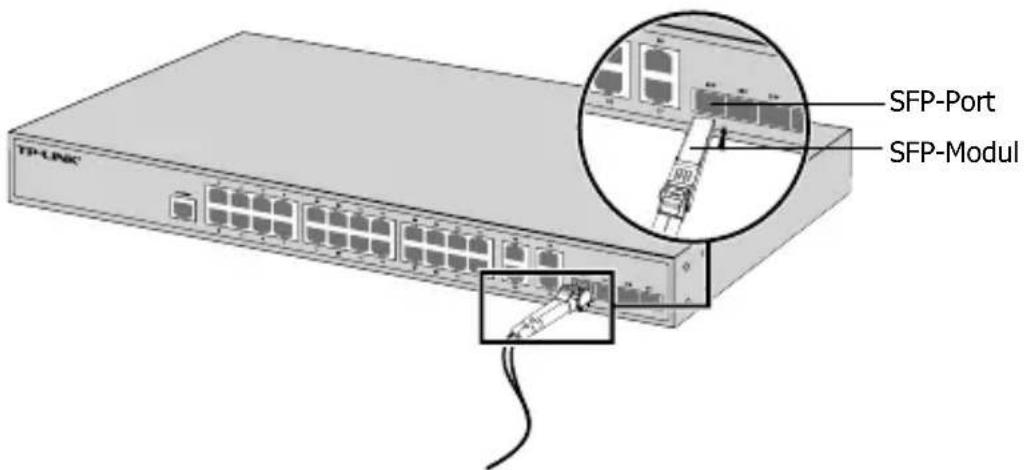

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
