Produkttyp	Netzwerk-Switch
Marke	TP-Link
Modell	TL-SG1008PE
Anzahl der Ports	8 RJ45-Ports 10/100/1000 Mbit/s
Power over Ethernet (PoE)	Ja, bis zu 56 W PoE-Gesamtbudget
Abmessungen (L x B x H)	158 x 101 x 25 mm
Gewicht	0,6 kg
Stromversorgung	Externes Netzteil (enthalten)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % nicht kondensierend
Montage	Tisch oder Rack (Winkel enthalten)
Lüftung	Lüfterlos (geräuschlos)
Verwaltung	Nicht verwaltbar (Plug-and-Play)
Standards	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at
Sicherheit	Von Wasser, Feuer und Feuchtigkeit fernhalten. Nicht öffnen.
Pflege	Mit einem trockenen Tuch reinigen. Vor der Reinigung vom Netz trennen.
Garantie	Informationen zu Dauer und Bedingungen finden Sie auf der TP-Link-Website.
Packungsinhalt	Switch, Netzteil, Rackwinkel, Schrauben, Gummifüße, Installationsanleitung

Häufig gestellte Fragen - TL-SG1008PE TP-LINK

Wie installiere ich den Switch auf einem Schreibtisch?

Setzen Sie den Switch auf eine ebene und stabile Fläche. Entfernen Sie die Schutzfolien der mitgelieferten Gummifüße und befestigen Sie diese an den vier Ecken unter dem Gerät.

Wie installiere ich den Switch in einem Rack?

Befestigen Sie die Montagewinkel an jeder Seite des Switches mit den mitgelieferten Schrauben. Verwenden Sie dann geeignete Bolzen (nicht im Lieferumfang), um ihn im Rack zu befestigen.

Welche Kabel werden zum Anschließen von Geräten verwendet?

Verwenden Sie Standard-RJ45-Ethernet-Kabel (Kategorie 5e oder höher) für die Switch-Ports. Für längere Verbindungen können Sie ein optionales SFP-Modul verwenden.

Benötigt der Switch eine Konfiguration?

Nein, der TL-SG1008PE ist ein nicht verwaltbarer Switch. Er funktioniert Plug-and-Play: Schließen Sie Strom und Kabel an, alles ist automatisch.

Wie hoch ist die gesamte PoE-Leistung?

Das gesamte PoE-Budget beträgt 56 W, verteilt auf die PoE-fähigen Ports (je nach verwendeten Ports). Jeder Port kann bis zu 30 W (PoE+) liefern.

Wie wird der Switch mit Strom versorgt?

Schließen Sie das mitgelieferte Netzkabel an die Steckdose des Switches an und dann an eine zugängliche Steckdose. Die Steckdose sollte sich in der Nähe des Geräts befinden.

Was tun, wenn der Switch nicht funktioniert?

Überprüfen Sie die Stromversorgung, die Ethernet-Verbindungen und ob die angeschlossenen Geräte eingeschaltet sind. Wenn das Problem weiterhin besteht, lesen Sie die vollständige Anleitung oder kontaktieren Sie den TP-Link-Support.

Kann ich SFP-Module verwenden?

Der TL-SG1008PE verfügt über keinen SFP-Steckplatz. Diese Funktion ist anderen Modellen der Serie vorbehalten.

Ist der Switch belüftet?

Ja, aber passiv: Er ist lüfterlos, also geräuschlos. Achten Sie darauf, die Lüftungsschlitze nicht zu blockieren.

Wie reinige ich den Switch?

Trennen Sie das Gerät vom Netz, wischen Sie es dann mit einem weichen, trockenen Tuch ab. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

BEDIENUNGSANLEITUNG TL-SG1008PE TP-LINK

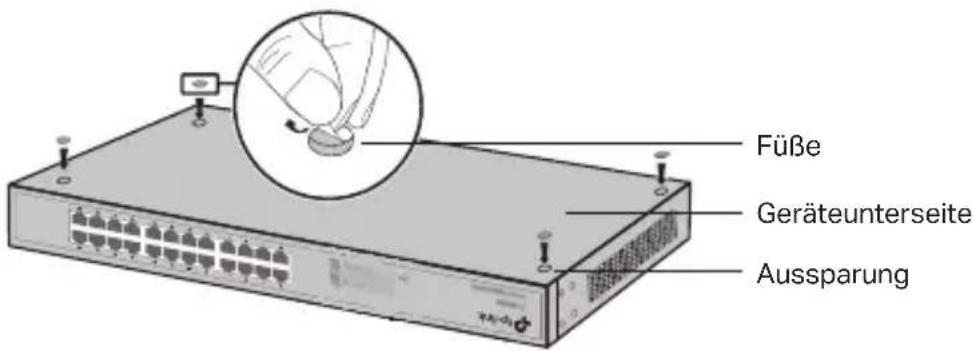

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

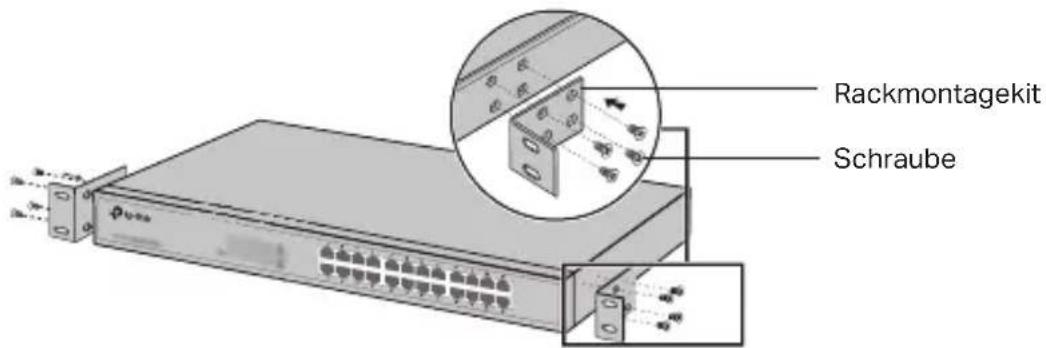

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

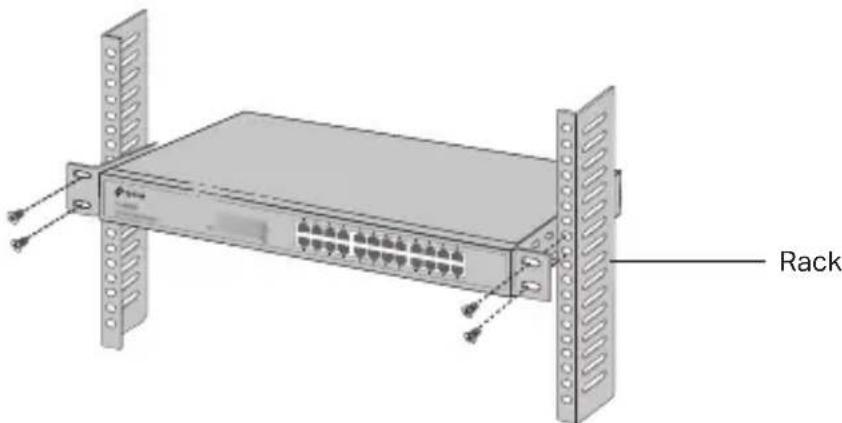

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

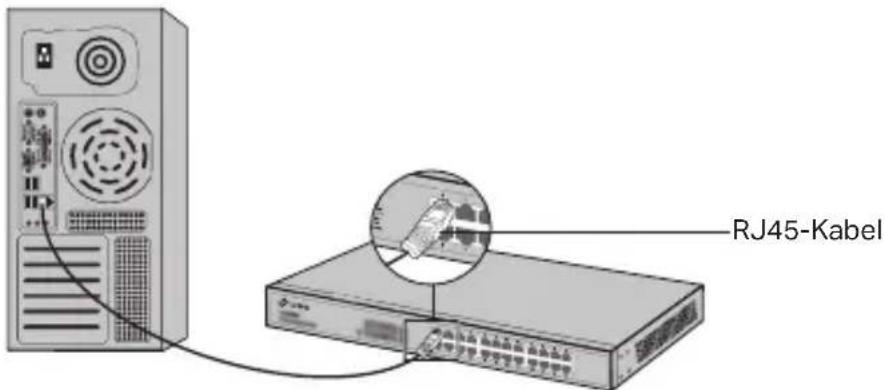

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

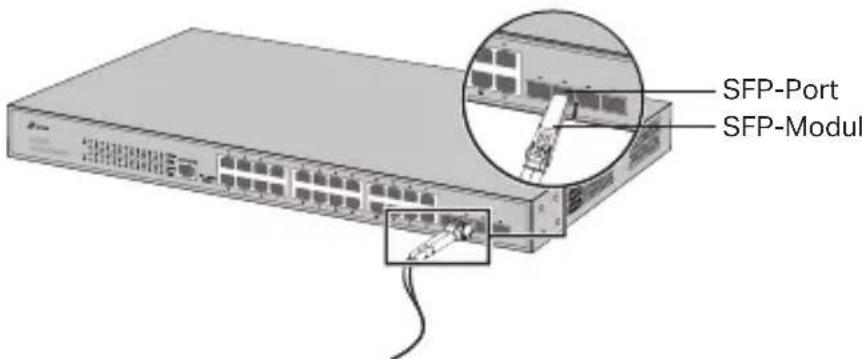

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

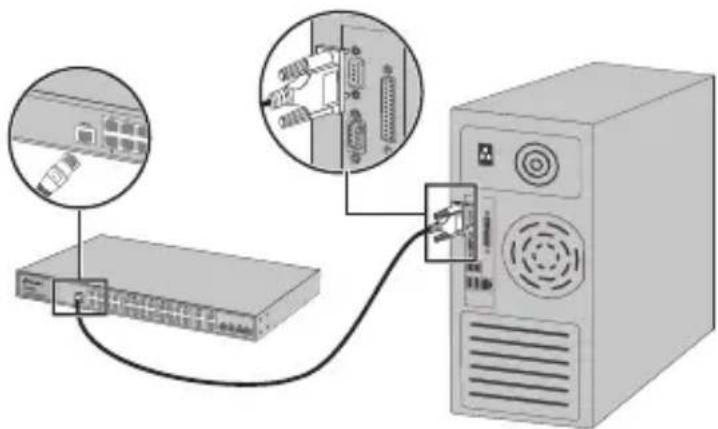

· Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

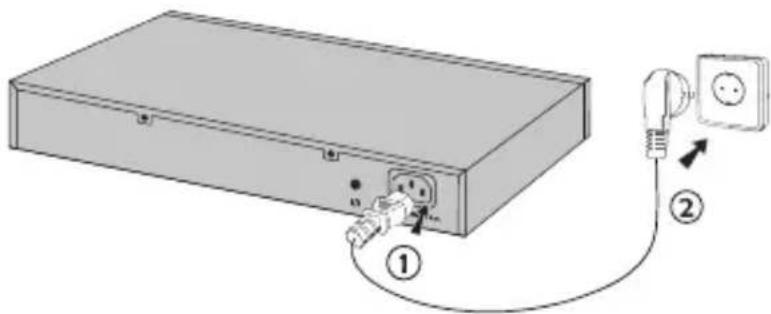

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

(Nicht verfügbar für unmanaged Switches)

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.

3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.

4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfigurieren Sie den Switch mithilfe des Controllers

(Nur für Smart Switche, Easy Managed Switche und Managed Switche)

Sie können den Controller verwenden, um das gesamte Netzwerk der Switche zentral zu verwalten. Detaillierte Informationen darüber, wie Sie es einstellen können, entnehmen Sie bitte den Produktspezifikationen und dem Controller-Benutzerhandbuch.

- Konfiguration mittels CLI (Kommandozeile)

(Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys

(Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren. Wenn Sie Service benötigen, kontaktieren Sie uns bitte.
  • Die Steckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Der Stecker des Netzkabels wird als Trennvorrichtung verwendet, die Steckdose muss leicht zugänglich sein.
• Platzieren Sie das Gerät mit seiner Unterseite nach unten.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

Eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte. Informationen über die Garantiezeit, Regelungen und Verfahrensweisen finden Sie unter https://www.tp-link.com/de/support

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.

English

Safety Information

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2011/65/EU und (EU)2015/863 erfüllt. Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden: https://www.tp-link.com/en/support/ce/
