Tipo de produto	Switch de rede
Marca	TP-Link
Modelo	TL-SG1008PE
Número de portas	8 portas RJ45 10/100/1000 Mbps
Alimentação via Ethernet (PoE)	Sim, até 56 W de orçamento PoE total
Dimensões (L x P x A)	158 x 101 x 25 mm
Peso	0,6 kg
Alimentação	Adaptador de energia externo (incluso)
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10% a 90% sem condensação
Instalação	Mesa ou rack (suportes inclusos)
Ventilação	Sem ventilador (silencioso)
Gerenciamento	Não gerenciável (plug-and-play)
Normas	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at
Segurança	Mantenha afastado de água, fogo, umidade. Não abra.
Manutenção	Limpar com um pano seco. Desconecte antes de limpar.
Garantia	Consulte o site da TP-Link para o período e condições.
Conteúdo da embalagem	Switch, adaptador de energia, suportes de rack, parafusos, pés de borracha, guia de instalação

Perguntas frequentes - TL-SG1008PE TP-LINK

Como instalar o switch em uma mesa?

Coloque o switch em uma superfície plana e resistente. Remova as proteções dos pés de borracha fornecidos e fixe-os nos quatro cantos da parte inferior do aparelho.

Como instalar o switch em um rack?

Fixe os suportes de montagem de cada lado do switch usando os parafusos fornecidos. Em seguida, use parafusos adequados (não fornecidos) para fixá-lo no rack.

Quais cabos usar para conectar dispositivos?

Use cabos Ethernet RJ45 padrão (categoria 5e ou superior) para as portas do switch. Para conexões de longa distância, você pode usar um módulo SFP opcional.

O switch precisa de configuração?

Não, o TL-SG1008PE é um switch não gerenciável. Ele funciona em plug-and-play: conecte a alimentação e os cabos, tudo é automático.

Qual é a potência PoE total disponível?

O orçamento PoE total é de 56 W, distribuído pelas portas compatíveis com PoE (dependendo das portas usadas). Cada porta pode fornecer até 30 W (PoE+).

Como alimentar o switch?

Conecte o cabo de alimentação fornecido à tomada do switch e, em seguida, conecte-o a uma tomada elétrica acessível. A tomada deve estar próxima ao aparelho.

O que fazer se o switch não funcionar?

Verifique a alimentação, as conexões Ethernet e se os dispositivos conectados estão ligados. Se o problema persistir, consulte o manual completo ou entre em contato com o suporte TP-Link.

Posso usar módulos SFP?

O TL-SG1008PE não possui slot SFP. Essa função é reservada para outros modelos da linha.

O switch é ventilado?

Sim, mas de forma passiva: ele é sem ventilador, portanto silencioso. Certifique-se de não obstruir as grades de ventilação.

Como limpar o switch?

Desconecte o aparelho, em seguida, limpe-o com um pano macio e seco. Não use produtos químicos ou abrasivos.

MANUAL DE UTILIZADOR TL-SG1008PE TP-LINK

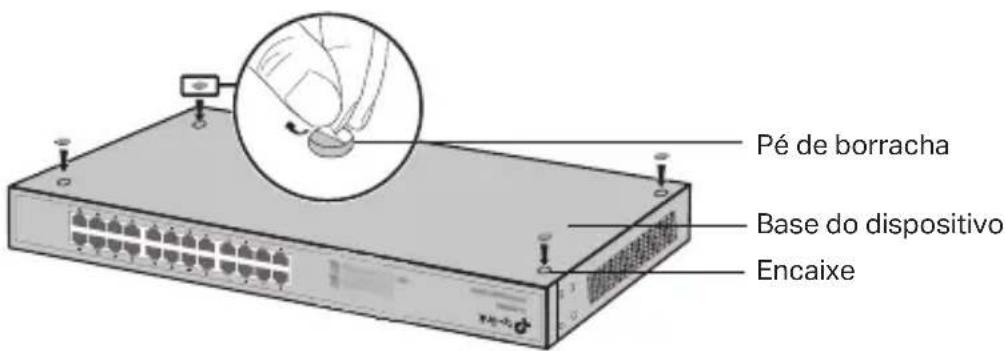

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.

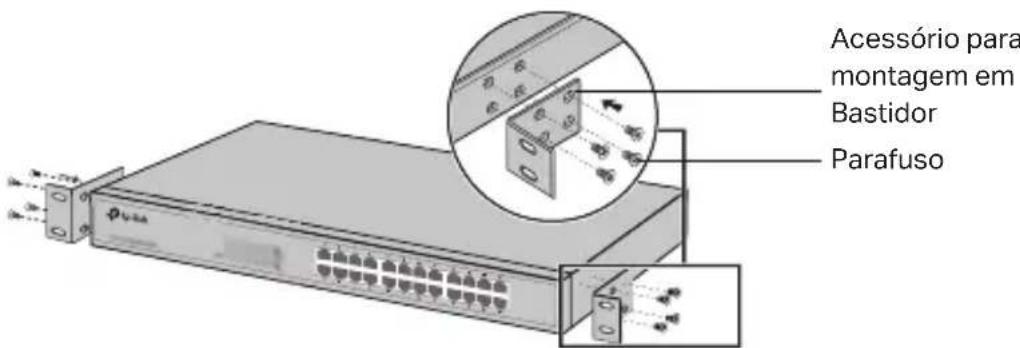

2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

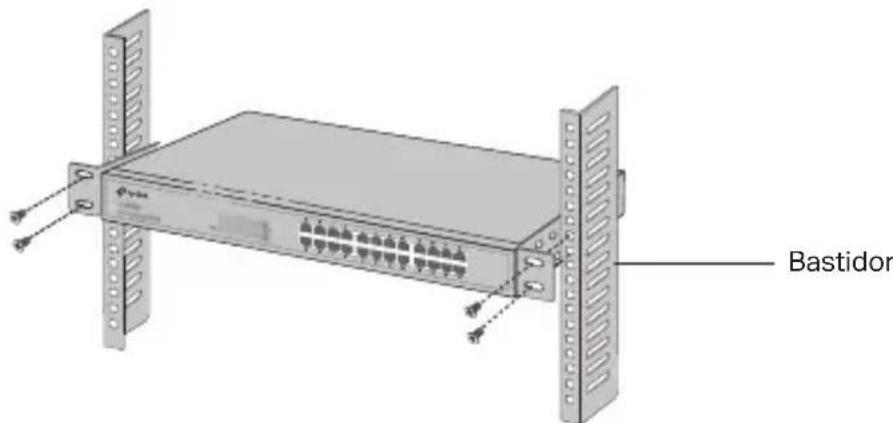

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

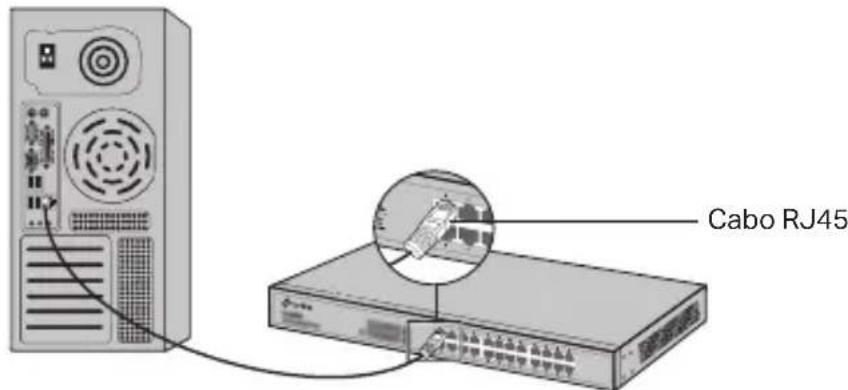

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

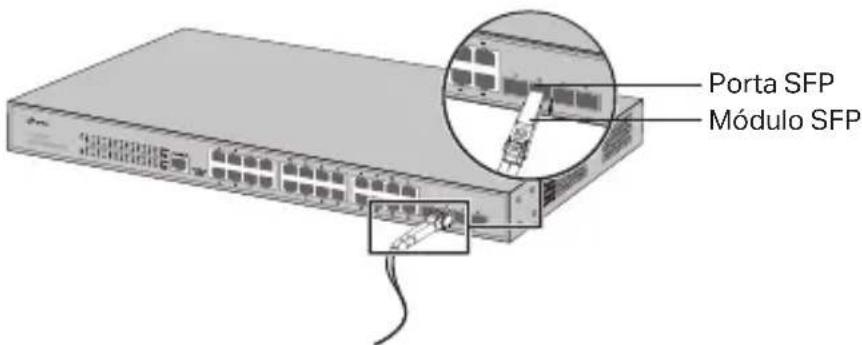

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

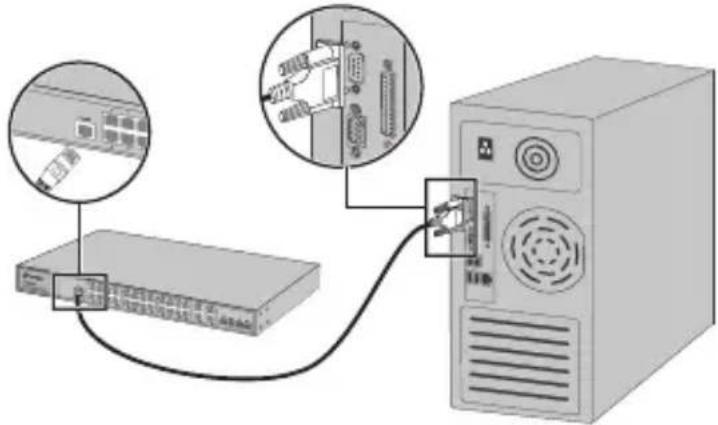

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

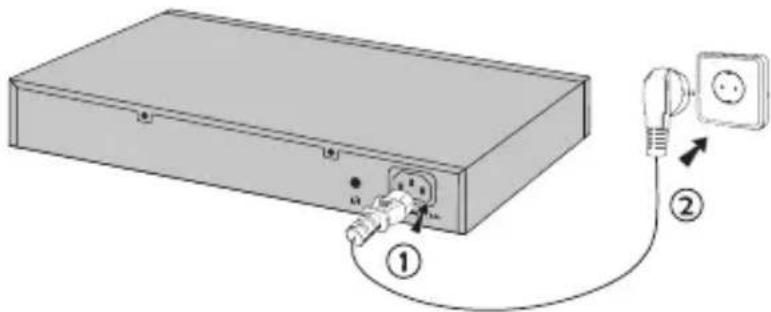

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

(Não disponível para Switchs sem Gestão)

- Configurar o Switch via Interface gráfica

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.

2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.

3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.

4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch usando o Controlador

Pode utilizar o Controlador para gerir centralmente toda a rede de switches. Para obter informações pormenorizadas sobre a forma de o fazer, consulte as especificações do produto e o Manual do Utilizador do Controlador.

- Configurar o Switch utilizando a Linha de Comandos

(Apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Inter face de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração

(Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

- Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.

• Não tente abrir, reparar ou modificar o dispositivo. Se precisar de suporte, por favor contacte-nos.
• A tomada de corrente deve ser instalada perto do equipamento e deve ser facilmente acessível.
• A ficha do cabo de alimentação é utilizada como tomada de desconexão equipamento, a tomada deve ser de fácil acesso.
• Coloque o dispositivo com a superfície inferior voltada para baixo.

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Garantia Limitada de Produto TP-Link

Apenas para Produtos da Marca TP-Link. Para obter informações sobre o período de garantia, política e procedimentos, visite https://www.tp-link.com/pt/support

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-Link, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.

Suomi

Turvallisuustiedot

A TP-Link declara que este Rackmount Switch está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.

A declaração original de conformidade UE pode ser encontrada em https://www.tp-link.com/en/support/ce/
