TL-SG1008PE - Διακόπτης δικτύου TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διακόπτης δικτύου
Μάρκα	TP-Link
Μοντέλο	TL-SG1008PE
Αριθμός θυρών	8 θύρες RJ45 10/100/1000 Mbps
Τροφοδοσία μέσω Ethernet (PoE)	Ναι, έως 56 W συνολικό προϋπολογισμό PoE
Διαστάσεις (Μ x Π x Υ)	158 x 101 x 25 χιλιοστά
Βάρος	0,6 κιλά
Τροφοδοσία	Εξωτερικός προσαρμογέας ρεύματος (περιλαμβάνεται)
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Υγρασία λειτουργίας	10 % έως 90 % χωρίς συμπύκνωση
Εγκατάσταση	Γραφείο ή rack (περιλαμβάνονται βραχίονες)
Αερισμός	Χωρίς ανεμιστήρα (αθόρυβος)
Διαχείριση	Μη διαχειρίσιμος (plug-and-play)
Πρότυπα	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at
Ασφάλεια	Κρατήστε μακριά από νερό, φωτιά, υγρασία. Μην ανοίγετε.
Συντήρηση	Καθαρίζετε με στεγνό πανί. Αποσυνδέστε πριν τον καθαρισμό.
Εγγύηση	Συμβουλευτείτε την ιστοσελίδα της TP-Link για τη διάρκεια και τους όρους.
Περιεχόμενα συσκευασίας	Διακόπτης, προσαρμογέας ρεύματος, βραχίονες rack, βίδες, λαστιχένια πόδια, οδηγός εγκατάστασης

Συχνές ερωτήσεις - TL-SG1008PE TP-LINK

Πώς να εγκαταστήσω τον διακόπτη σε ένα γραφείο;

Τοποθετήστε τον διακόπτη σε μια επίπεδη και ανθεκτική επιφάνεια. Αφαιρέστε τις προστασίες από τα παρεχόμενα λαστιχένια πόδια και στερεώστε τα στις τέσσερις γωνίες κάτω από τη συσκευή.

Πώς να εγκαταστήσω τον διακόπτη σε ένα rack;

Στερεώστε τους βραχίονες στήριξης σε κάθε πλευρά του διακόπτη χρησιμοποιώντας τις παρεχόμενες βίδες. Στη συνέχεια, χρησιμοποιήστε κατάλληλες μπουλόνια (δεν περιλαμβάνονται) για να τον στερεώσετε στο rack.

Ποια καλώδια να χρησιμοποιήσω για τη σύνδεση συσκευών;

Χρησιμοποιήστε τυπικά καλώδια Ethernet RJ45 (κατηγορίας 5e ή ανώτερης) για τις θύρες του διακόπτη. Για συνδέσεις μεγάλης απόστασης, μπορείτε να χρησιμοποιήσετε μια προαιρετική μονάδα SFP.

Χρειάζεται ρύθμιση ο διακόπτης;

Όχι, ο TL-SG1008PE είναι ένας μη διαχειρίσιμος διακόπτης. Λειτουργεί plug-and-play: συνδέστε την τροφοδοσία και τα καλώδια, όλα είναι αυτόματα.

Ποια είναι η συνολική διαθέσιμη ισχύς PoE;

Ο συνολικός προϋπολογισμός PoE είναι 56 W, κατανεμημένος στις συμβατές θύρες PoE (ανάλογα με τις θύρες που χρησιμοποιούνται). Κάθε θύρα μπορεί να παρέχει έως 30 W (PoE+).

Πώς να τροφοδοτήσω τον διακόπτη;

Συνδέστε το παρεχόμενο καλώδιο τροφοδοσίας στην υποδοχή του διακόπτη και στη συνέχεια συνδέστε το σε μια προσβάσιμη ηλεκτρική πρίζα. Η πρίζα πρέπει να είναι κοντά στη συσκευή.

Τι να κάνω αν ο διακόπτης δεν λειτουργεί;

Ελέγξτε την τροφοδοσία, τις συνδέσεις Ethernet και ότι οι συνδεδεμένες συσκευές είναι ενεργοποιημένες. Εάν το πρόβλημα επιμένει, συμβουλευτείτε το πλήρες εγχειρίδιο ή επικοινωνήστε με την υποστήριξη της TP-Link.

Μπορώ να χρησιμοποιήσω μονάδες SFP;

Ο TL-SG1008PE δεν διαθέτει υποδοχή SFP. Αυτή η λειτουργία είναι διαθέσιμη σε άλλα μοντέλα της σειράς.

Ο διακόπτης έχει αερισμό;

Ναι, αλλά παθητικά: είναι χωρίς ανεμιστήρα, επομένως αθόρυβος. Βεβαιωθείτε ότι δεν φράζετε τις γρίλιες αερισμού.

Πώς να καθαρίσω τον διακόπτη;

Αποσυνδέστε τη συσκευή και στη συνέχεια σκουπίστε την με ένα μαλακό και στεγνό πανί. Μην χρησιμοποιείτε χημικά ή λειαντικά προϊόντα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TL-SG1008PE TP-LINK

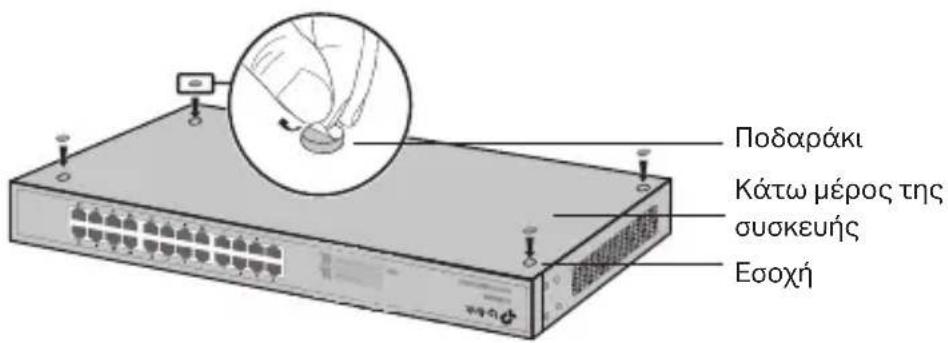

- Εγκατάσταση σε επίπεδη επιφάνεια

Για να εγκαταστήσετε τη συσκευή σε επίπεδη επιφάνεια, παρακαλούμε ακολουθήστε τα παρακάτω βήματα:

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το συνολικό βάρος της συσκευής μαζί με τα εξαρτήματα.
2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.
3. Γυρίστε ανάποδα τη συσκευή και κολλήστε τα παρεχόμενα λαστιχένια ποδαράκια στις εσοχές που βρίσκονται σε κάθε γωνία στο κάτω μέρος της συσκευής.

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τις οδηγίες που περιγράφονται παρακάτω:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.

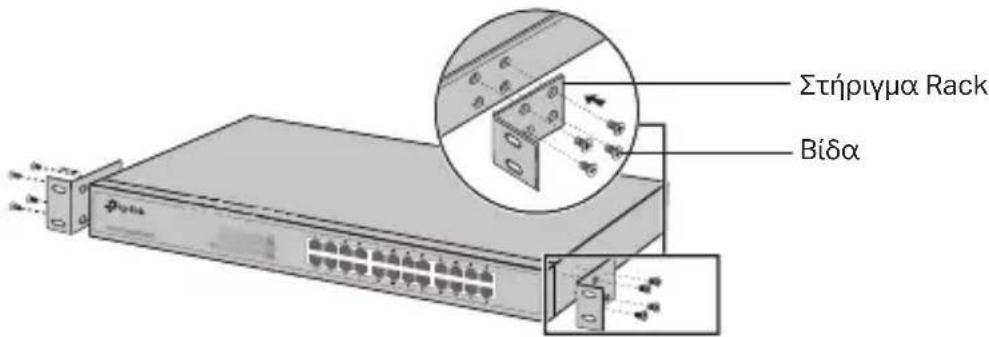

2. Στερεώστε τα παρεχόμενα στηρίγματα rack σε κάθε πλευρά της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

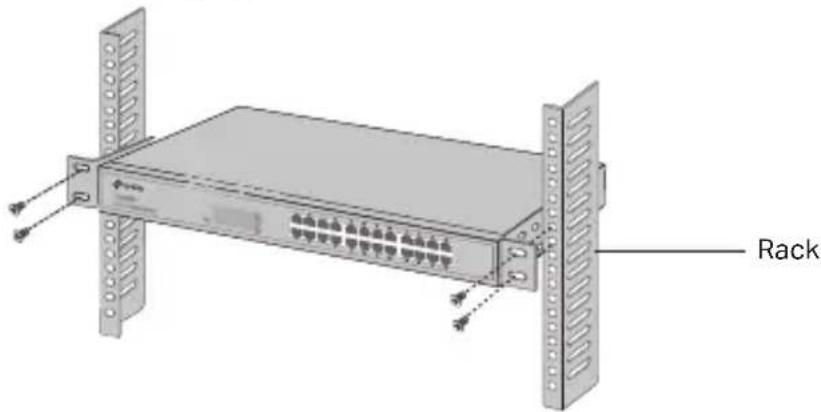

1. Μετά τη τοποθέτηση των στηριγμάτων rack στη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να στερεώσετε τα στηρίγματα στο rack.

Σύνδεση

- Θύρα Ethernet

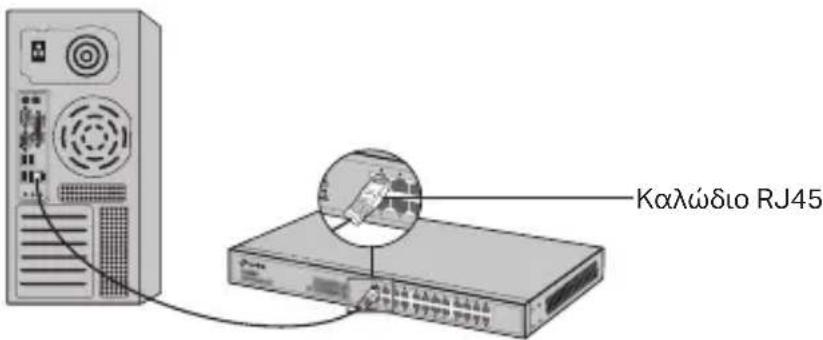

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας ένα καλώδιο RJ45, όπως εικονίζεται παρακάτω.

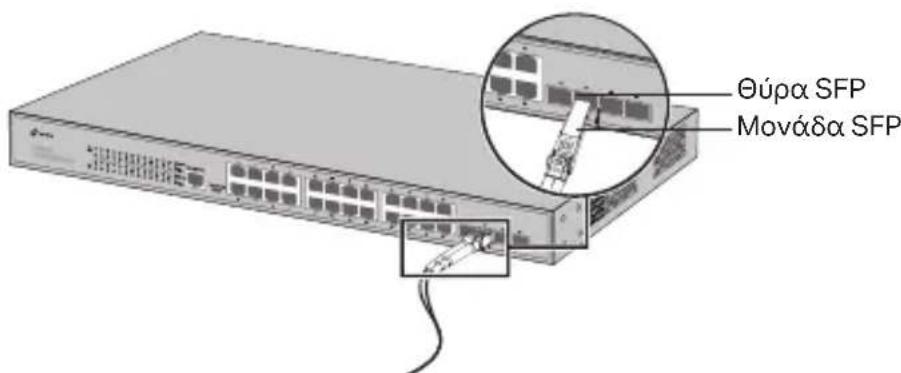

• Θύρα SFP

Για switches με θύρες SFP, μπορείτε να συνδέσετε κάποια θύρα SFP σε κάποια μονάδα SFP. Αν έχετε εγκαταστήσει κάποιο SFP transceiver σε κάποια θύρα, το οποίο διαθέτει έγκυρη σύνδεση με τη θύρα, η αντιστοιχισμένη θύρα RJ45 θα απενεργοποιηθεί και δεν θα μπορεί να χρησιμοποιηθεί.

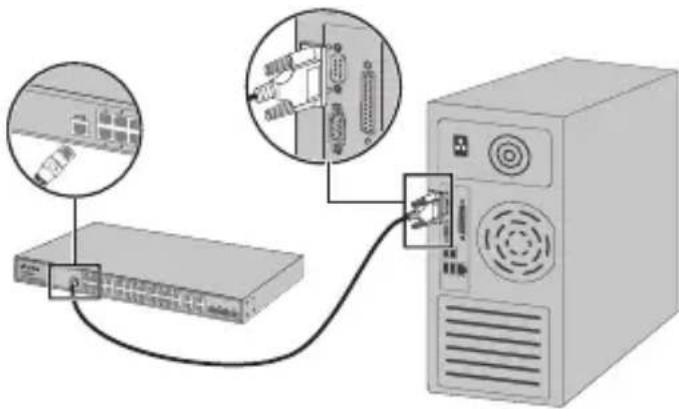

• Θúρα Console

Για Switch που διαθέτουν θύρα console, μπορείτε να συνδέσετε τη θύρα console με τον υπολογιστή σας χρησιμοποιώντας ένα καλώδιο console. Στη συνέχεια μπορείτε να φορτώσετε το CLI για να διαχειριστείτε το Switch.

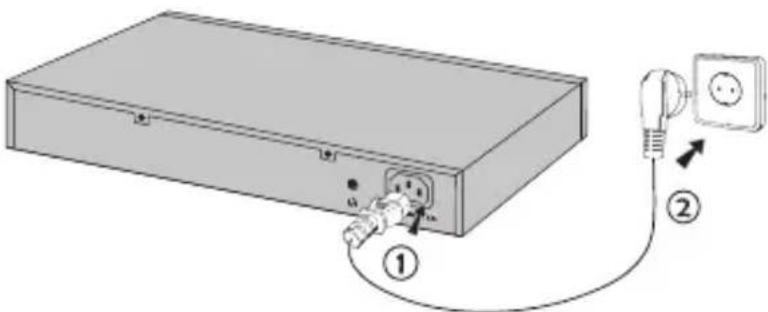

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

(Mη διαθέσιμη για Unmanaged Switches)

- Ρύθμιση Tou Switch Με Χρήση Της Ιστοσελίδας Διαχείρισης (GUI)

1. Ρυθμίσετε τη διεύθυνση IP του PC σας έτοι ώστε να βρίσκεται στο ίδιο υποδίκτυο με το switch. Η διεύθυνση IP είναι της μορφής 192.168.0.x (όπου "x" είναι ένας αριθμός μεταξύ του 2 και του 254). Η μάσκα υποδικτύου είναι 255.255.255.0.

2. Ανοίξτε κάποιο πρόγραμμα περιήγησης ιστού (web browser) και πληκτρολογήστε τη προεπιλεγμένη διεύθυνση διαχείρισης: http://192.168.0.1 στη μπάρα διευθύνσεων και στη συνέχεια πατήστε το πλήκτρο Enter.

3. Εισάγετε τη λέξη admin τόσο στο πεδίο User Name (Όνομα Χρήστη) όσο και στο πεδίο Password (Κωδικός) με πεζούς χαρακτήρες. Στη συνέχεια πατήστε το πλήκτρο Login (Είσοδος) ή πατήστε το πλήκτρο Enter.

4. Μετά από μία επιτυχή είσοδο (login), μπορείτε να διαμορφώσετε τις ρυθμίσεις του switch εντός της ιστοσελίδας διαχείρισης.

- Ρύθμιση Tou Switch Με Χρήση Controller

(Móvo για Smart Switches, Easy Managed Switches και Managed Switches)

Μπορείτε να χρησιμοποιήσετε το Controller για την κεντρική διαχείριση ολόκληρου του δικτύου των switch. Για λεπτομερείς πληροφορίες σχετικά με το πως να το κάνετε αυτό, παρακαλούμε ανατρέξτε στις προδιαγραφές του προϊόντος και στον Οδηγό Χρήσης του Controller.

- Ρύθμιση Tou Switch Με Χρήση Tou CLI

(Móvo για Smart Switches και Managed Switches)

Μπορείτε να πραγματοποιήσετε login (είσοδο) στο switch και να αποκτήσετε πρόσβαση στο CLI για να διαχειριστείτε το switch. Για

λεπτομερείς οδηγίες σχετικά με το πως να το κάνετε αυτό, παρακαλούμε ανατρέξτε στον Οδηγό Χρήσης του CLI.

- Ρύθμιση του Switch Με Χρήση Της Εφαρμογής (Utility)

(Móvo για Easy Smart Switches)

Μπορείτε να χρησιμοποιήσετε την εφαρμογή «Easy Smart Configuration Utility» για κεντρική διαχείριση ολόκληρου του δικτύου που απαρτίζεται από Easy Smart Switches. Για λεπτομερείς οδηγίες σχετικά με το πως να το κάνετε αυτό, παρακαλούμε ανατρέξτε στον Οδηγό Χρήσης του Utility.

Installation

- Pose libre

Πληροφορίες Ασφάλειας

• Διατηρείτε τη συσκευή μακριά από το νερό, τη φωτιά, την υγρασία ή το ζεστό περιβάλλον.
• Μην επιχειρήσετε να αποσυναρμολογήσετε, επισκευάσετε ή τροποποιήσετε τη συσκευή. Αν χρειάζεστε τεχνική υποστήριξη, παρακαλούμε επικοινωνήστε μαζί μας.
• Η πρίζα θα πρέπει να βρίσκεται εγκατεστημένη κοντά στη συσκευή και να είναι εύκολα προσβάσιμη.
• Το βύσμα στο καλώδιο τροφοδοσίας χρησιμοποιείται ως συσκευή αποσύνδεσης. Η πρίζα θα πρέπει να είναι εύκολα προσβάσιμη.
• Τοποθετήστε τη συσκευή με την κάτω επιφάνεια της προς τα κάτω.

Παρακαλούμε διαβάστε και ακολουθήστε τις παραπάνω πληροφορίες ασφάλειας κατά τη χρήση της συσκευής. Δεν μπορούμε να σας εγγυηθούμε ότι δεν θα υπάρξουν ατυχήματα ή βλάβες αν πραγματοποιήσετε λανθασμένη χρήση της συσκευής. Παρακαλούμε να χρησιμοποιείτε το προϊόν με προσοχή και με δική σας ευθύνη.

Περιορισμένη Εγγύηση Προϊόντος TP-Link

Μόνο για προϊόντα με επωνυμία TP-Link. Για πληροφορίες σχετικά με την περίοδο, την πολιτική και τις διαδικασίες της εγγύησης, παρακαλούμε επισκεφθείτε: https://www.tp-link.com/gr/support

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΕΝΔΕΧΕΤΑΙ ΝΑ ΕΧΕΤΕ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΔΙΑΦΕΡΟΥΝ ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΔΙΑΜΟΝΗΣ ΣΑΣ (ΧΩΡΑΣ Η' ΠΕΡΙΟΧΗΣ).

ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ, Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΗ ΚΑΙ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-Link παρέχει εγγύηση των προϊόντων, με την επωνυμία TP-Link, που περιέχονται στην αρχική τους συσκευασία έναντι ελαττωμάτων στο υλικό και την κατασκευή, υπό κανονική χρήση και σύμφωνα με τις οδηγίες της TP-Link, για συγκεκριμένο χρονικό διάστημα που εξαρτάται από την ημερομηνία αγοράς του προϊόντος από το τελικό καταναλωτή.

Français

Δια του παρόντος η TP-Link διακηρύσσει ότι αυτή η συσκευή συμμορφώνεται με τις απαιτήσεις και άλλους σχετικούς κανονισμούς των οδηγιών 2014/30/ΕΕ, 2014/35/ΕΕ, 2011/65/ΕΕ και (ΕΕ)2015/863.

Η αρχική δήλωση συμμόρφωσης με τους κανονισμούς της Ε.Ε. μπορεί να βρεθεί στην ιστοσελίδα: https://www.tp-link.com/en/support/ce/
