Τύπος προϊόντος	Διαχειρίσιμος μεταγωγέας δικτύου
Μοντέλο	JetStream T2600G-52TS
Μάρκα	TP-Link
Αριθμός θυρών	52 θύρες (48 θύρες RJ45 10/100/1000 Mbps + 4 υποδοχές SFP)
Τροφοδοσία	AC 100-240V, 50-60Hz
Διαστάσεις (Μ x Β x Υ)	440 x 220 x 44 mm (τοποθέτηση σε rack 19 ιντσών, 1U)
Βάρος	Περίπου 3,5 kg
Κύριες λειτουργίες	Μεταγωγή L2/L3, VLAN, QoS, IGMP Snooping, ACL, STP, συνάθροιση συνδέσμων, διαχείριση μέσω Web και CLI
Διαχείριση	Διασύνδεση Web, Κονσόλα (CLI), SNMP, RMON
Τοποθέτηση	Σε γραφείο ή σε rack 19 ιντσών (παρέχονται βραχίονες)
Συνδεσιμότητα	Θύρες RJ45, θύρες SFP, θύρα κονσόλας RS232
Ασφάλεια	ACL, 802.1X, RADIUS, TACACS+, Storm Control, DHCP Snooping
Θερμοκρασία λειτουργίας	0°C έως 40°C
Υγρασία λειτουργίας	10% έως 90% ΣΥ (χωρίς συμπύκνωση)
Συντήρηση και καθαρισμός	Αποσυνδέστε πριν από τον καθαρισμό. Χρησιμοποιήστε ένα στεγνό και μαλακό πανί. Μην χρησιμοποιείτε υγρά ή λειαντικά προϊόντα.
Ανταλλακτικά και δυνατότητα επισκευής	Ο μεταγωγέας δεν περιέχει κανένα εξάρτημα που μπορεί να επισκευαστεί από τον χρήστη. Επικοινωνήστε με την υπηρεσία εξυπηρέτησης μετά την πώληση για κάθε επισκευή.
Εγγύηση	Περιορισμένη εγγύηση TP-Link (διάρκεια μεταβλητή ανά χώρα, δείτε τη συσκευασία)

Συχνές ερωτήσεις - JetStream T2600G-52TS TP-LINK

Πώς μπορώ να αποκτήσω πρόσβαση στη διεπαφή διαχείρισης του μεταγωγέα;

Ρυθμίστε πρώτα τη διεύθυνση IP του υπολογιστή σας στο ίδιο υποδίκτυο με τον μεταγωγέα (προεπιλογή 192.168.0.x). Ανοίξτε ένα πρόγραμμα περιήγησης και πληκτρολογήστε http://192.168.0.1. Χρησιμοποιήστε το προεπιλεγμένο όνομα χρήστη και κωδικό πρόσβασης admin (πεζά).

Πώς μπορώ να επαναφέρω τον μεταγωγέα στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένο το κουμπί Reset στο μπροστινό μέρος του μεταγωγέα για περίπου 10 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει η ενδεικτική λυχνία συστήματος. Αφήστε το κουμπί. Η εργοστασιακή διαμόρφωση θα αποκατασταθεί.

Ποια είναι η προεπιλεγμένη διεύθυνση IP του μεταγωγέα;

Η προεπιλεγμένη διεύθυνση IP είναι 192.168.0.1 με μάσκα 255.255.255.0. Η διεπαφή Web είναι προσβάσιμη μέσω αυτής της διεύθυνσης.

Πώς συνδέω μια μονάδα SFP;

Τοποθετήστε προσεκτικά τη μονάδα SFP στην ειδική υποδοχή μέχρι να κουμπώσει. Για να την αφαιρέσετε, τραβήξτε τον μοχλό απασφάλισης. Βεβαιωθείτε ότι η μονάδα είναι συμβατή με τον μεταγωγέα.

Τι κάνω αν ο μεταγωγέας δεν ανάβει;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι σωστά συνδεδεμένο στον μεταγωγέα και σε μια λειτουργική πρίζα. Δοκιμάστε ένα άλλο καλώδιο τροφοδοσίας αν είναι δυνατόν. Αν το πρόβλημα επιμένει, επικοινωνήστε με την υποστήριξη της TP-Link.

Πώς διαμορφώνω ένα VLAN στον μεταγωγέα;

Συνδεθείτε στη διεπαφή Web. Μεταβείτε στην ενότητα VLAN και στη συνέχεια 802.1Q VLAN. Δημιουργήστε ένα νέο VLAN και αντιστοιχίστε τις επιθυμητές θύρες. Μην ξεχάσετε να ορίσετε το VLAN ID και να διαμορφώσετε τις θύρες σε λειτουργία tagged ή untagged σύμφωνα με τις ανάγκες σας.

Ο μεταγωγέας υποστηρίζει την ποιότητα υπηρεσίας (QoS);

Ναι, ο T2600G-52TS υποστηρίζει QoS βασισμένο σε κλάσεις υπηρεσίας (CoS) και προτεραιότητες DSCP. Μπορείτε να διαμορφώσετε τις ουρές και τον προγραμματισμό στη διεπαφή Web στην ενότητα QoS.

Πώς τοποθετώ τον μεταγωγέα σε rack;

Στερεώστε τους παρεχόμενους βραχίονες στήριξης σε κάθε πλευρά του μεταγωγέα με τις περιλαμβανόμενες βίδες. Τοποθετήστε τον μεταγωγέα στο rack και βιδώστε τους βραχίονες στο rack με κατάλληλα μπουλόνια (δεν παρέχονται).
Βεβαιωθείτε ότι το rack είναι σταθερό και γειωμένο.

Τι είδη καλωδίων να χρησιμοποιήσω με αυτόν τον μεταγωγέα;

Χρησιμοποιήστε καλώδια Ethernet κατηγορίας 5e ή 6 για τις θύρες RJ45. Για τις θύρες SFP, χρησιμοποιήστε συμβατές μονάδες SFP με μονότροπες ή πολύτροπες ίνες ανάλογα με την απόσταση.

Πώς ενημερώνω το υλικολογισμικό;

Κατεβάστε το τελευταίο υλικολογισμικό από τον ιστότοπο της TP-Link. Συνδεθείτε στη διεπαφή Web, μεταβείτε στο System > Firmware Upgrade. Επιλέξτε το αρχείο που κατεβάσατε και κάντε κλικ στο Upgrade. Μην διακόψετε την τροφοδοσία κατά τη διάρκεια της ενημέρωσης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JetStream T2600G-52TS TP-LINK

- Επιτραπέζια Εγκατάσταση

Για να εγκαταστήσετε τη συσκευή σε τραπέζι, ακολουθήστε τα παρακάτω βήματα:

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το βάρος της συσκευής μαζί με τα καλώδια.
2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.

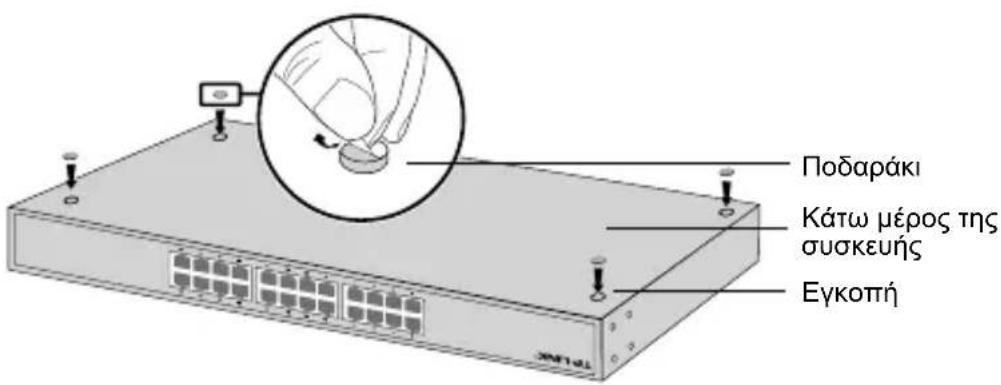

3. Γυρίστε ανάποδα τη συσκευή και συνδέστε τα παρεχόμενα λαστιχένια ποδαράκια στις προεξοχές που βρίσκονται στις τέσσερις γωνίες στο κάτω μέρος της συσκευής.

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τα παρακάτω βήματα:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.
2. Σταθεροποιήστε τους παρεχόμενους βραχίονες στήριξης rack στις δύο πλευρές της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

1. Αφού συνδέσετε τους βραχίονες με τη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να ασφαλίσετε τους βραχίονες στο rack.

Σύνδεση

- Θúpa Ethernet

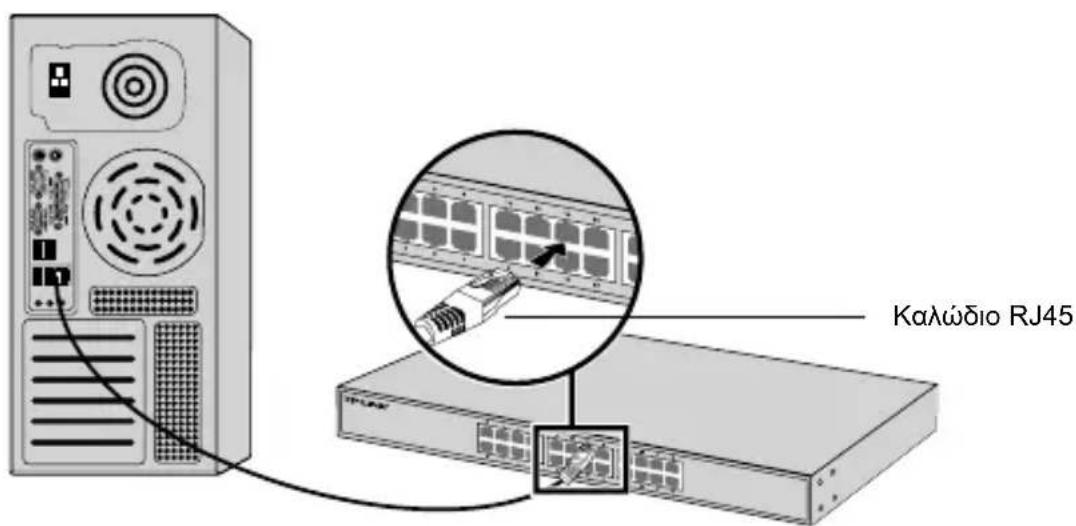

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας καλώδιο RJ45, όπως εικονίζεται παρακάτω.

Για switches με θύρες SFP, μπορείτε να συνδέσετε κάποια θύρα SFP σε μονάδα SFP. Αν έχετε εγκαταστήσει αναμεταδότη SFP σε κάποια θύρα και διαθέτει έγκυρη σύνδεση με τη θύρα, η αντιστοιχισμένη θύρα RJ45 θα απενεργοποιηθεί και δεν θα μπορεί να χρησιμοποιηθεί.

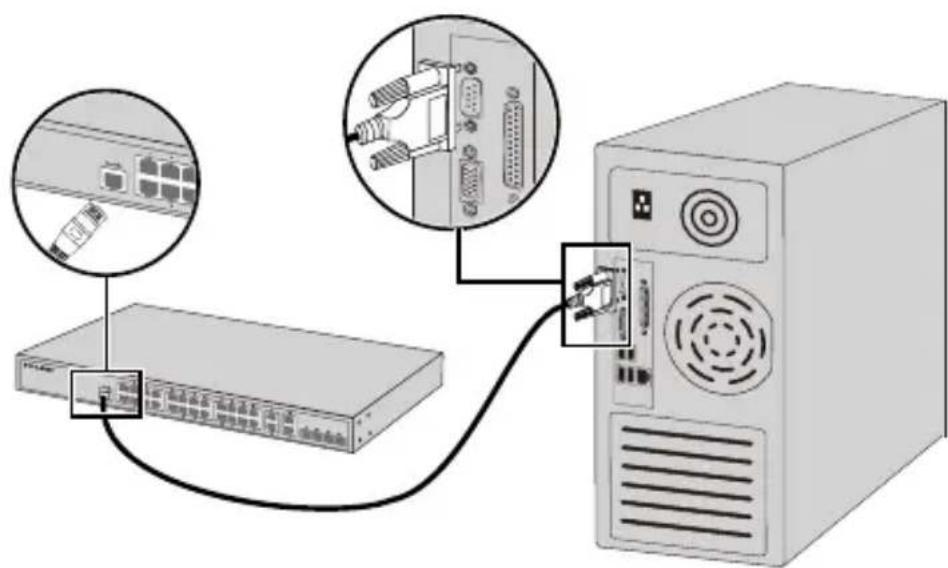

Για Switch που διαθέτουν θύρα console, μπορείτε να τη συνδέσετε στην αντίστοιχη θύρα console του υπολογιστή σας. χρησιμοποιώντας καλώδιο console. Στη συνέχεια μπορείτε να φορτώσετε το CLI για να διαχειριστείτε το Switch.

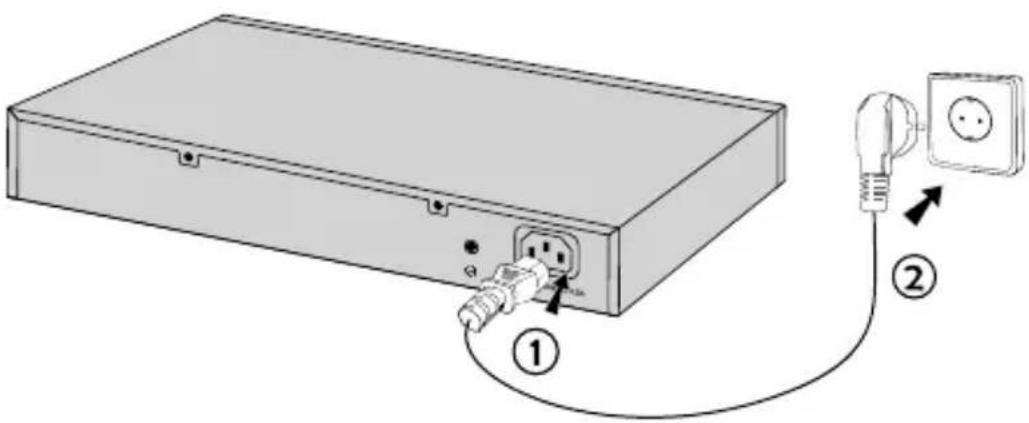

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

- Ρύθμιση του Switch χρησιμοποιώντας την ιστοσελίδα διαχείρισης

1. Ρυθμίσετε τη διεύθυνση IP του PC σας ώστε να βρίσκεται στο ίδιο υποδίκτυο με το router. Η διεύθυνση IP είναι 192.168.0.x (όπου "x" είναι μια τιμή από 2 έως 254). Η μάσκα υποδικτύου είναι 255.255.255.0.
2. Ανοίξτε κάποιον web browser και πληκτρολογήστε την εργοστασιακή διεύθυνση διαχείρισης, http://192.168.0.1 στη μπάρα διεύθυνσεων και στη συνέχεια πιέστε το πλήκτρο Enter.
3. Πληκτρολογήστε admin και στο πεδίο User Name (Όνομα Χρήστη) και στο πεδίο Password (Κωδικός), με πεζά. Στη συνέχεια πιέστε το πλήκτρο Login (Είσοδος) ή πιέστε το πλήκτρο Enter.
4. Μετά από επιτυχή είσοδο, μπορείτε να κάνετε τις επιθυμητές ρυθμίσεις μέσω του μενού διαχείρισης.

- Ρύθμιση του Switch χρησιμοποιώντα το CLI (Μόνο για Smart Switches και Managed Switches)

Μπορείτε να μπείτε (login) στο switch και στη συνέχεια στο CLI για να διαχειριστείτε το switch. Για λεπτομέρειες, ανατρέξτε στις οδηγίες που αφορούν το CLI.

- Ρύθμιση του Switch χρησιμοποιώντας την εφαρμογή (Utility) (Μόνο για Easy Smart Switches)

Μπορείτε να χρησιμοποιήσετε την εφαρμογή Easy Smart Configuration Utility για κεντρική διαχείριση ολόκληρων δικτύων που απαρτίζονται από Easy Smart Switches. Για λεπτομέρειες, ανατρέξτε στις Οδηγίες Χρήσης της εφαρμογής Easy Smart Configuration Utility.

Installation

- Pose libre

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
• Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.

- Μην χρησιμοποιήσετε τη συσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ ́Η ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
