JetStream T2600G-52TS - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau administrable
Modèle	JetStream T2600G-52TS
Marque	TP-Link
Nombre de ports	52 ports (48 ports RJ45 10/100/1000 Mbps + 4 emplacements SFP)
Alimentation	AC 100-240V, 50-60Hz
Dimensions (L x P x H)	440 x 220 x 44 mm (montage en rack 19 pouces, 1U)
Poids	Environ 3,5 kg
Fonctions principales	Commutation L2/L3, VLAN, QoS, IGMP Snooping, ACL, STP, agrégation de liens, gestion via Web et CLI
Gestion	Interface Web, Console (CLI), SNMP, RMON
Montage	Sur bureau ou en rack 19 pouces (équerres fournies)
Connectivité	Ports RJ45, ports SFP, port console RS232
Sécurité	ACL, 802.1X, RADIUS, TACACS+, Storm Control, DHCP Snooping
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% HR (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Le commutateur ne contient aucune pièce réparable par l'utilisateur. Contacter le service après-vente pour toute réparation.
Garantie	Garantie limitée TP-Link (durée variable selon pays, voir emballage)

FOIRE AUX QUESTIONS - JetStream T2600G-52TS TP-LINK

Comment accéder à l'interface d'administration du commutateur ?

Réglez d'abord l'adresse IP de votre ordinateur dans le même sous-réseau que le commutateur (par défaut 192.168.0.x). Ouvrez un navigateur et saisissez http://192.168.0.1. Utilisez le nom d'utilisateur et mot de passe par défaut admin (en minuscules).

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'avant du commutateur pendant environ 10 secondes, jusqu'à ce que le voyant système clignote. Relâchez le bouton. La configuration usine sera restaurée.

Quelle est l'adresse IP par défaut du commutateur ?

L'adresse IP par défaut est 192.168.0.1 avec le masque 255.255.255.0. L'interface Web est accessible via cette adresse.

Comment connecter un module SFP ?

Insérez délicatement le module SFP dans l'emplacement dédié jusqu'à ce qu'il s'enclenche. Pour le retirer, tirez le levier de déverrouillage. Assurez-vous que le module est compatible avec le commutateur.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché au commutateur et à une prise électrique fonctionnelle. Essayez un autre cordon d'alimentation si possible. Si le problème persiste, contactez le support TP-Link.

Comment configurer un VLAN sur le commutateur ?

Connectez-vous à l'interface Web. Allez dans la section VLAN puis 802.1Q VLAN. Créez un nouveau VLAN et attribuez les ports souhaités. N'oubliez pas de définir le VLAN ID et de configurer les ports en mode tagged ou untagged selon votre besoin.

Le commutateur prend-il en charge la qualité de service (QoS) ?

Oui, le T2600G-52TS supporte la QoS basée sur les classes de service (CoS) et les priorités DSCP. Vous pouvez configurer les files d'attente et l'ordonnancement dans l'interface Web sous QoS.

Comment monter le commutateur en rack ?

Fixez les équerres de montage fournies de chaque côté du commutateur avec les vis incluses. Positionnez le commutateur dans le rack et vissez les équerres au rack avec des boulons adaptés (non fournis).
Assurez-vous que le rack est stable et mis à la terre.

Quels types de câbles utiliser avec ce commutateur ?

Utilisez des câbles Ethernet de catégorie 5e ou 6 pour les ports RJ45. Pour les ports SFP, utilisez des modules SFP compatibles avec des fibres monomodes ou multimodes selon la distance.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site TP-Link. Connectez-vous à l'interface Web, allez dans System > Firmware Upgrade. Sélectionnez le fichier téléchargé et cliquez sur Upgrade. Ne coupez pas l'alimentation pendant la mise à jour.

MODE D'EMPLOI JetStream T2600G-52TS TP-LINK

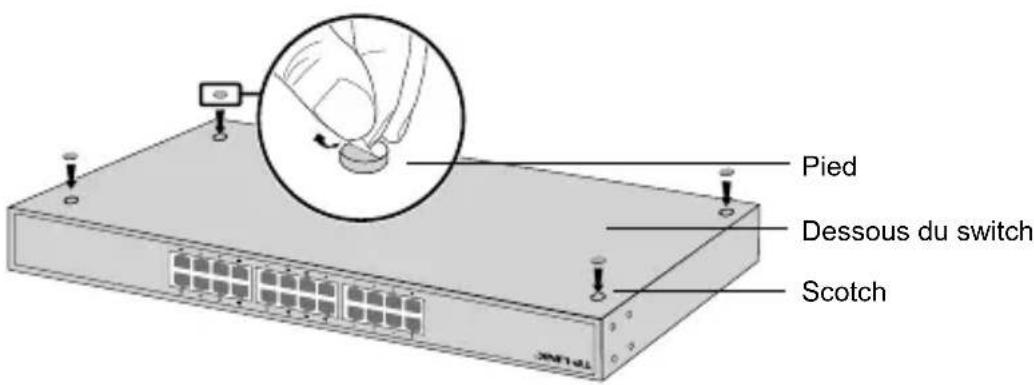

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

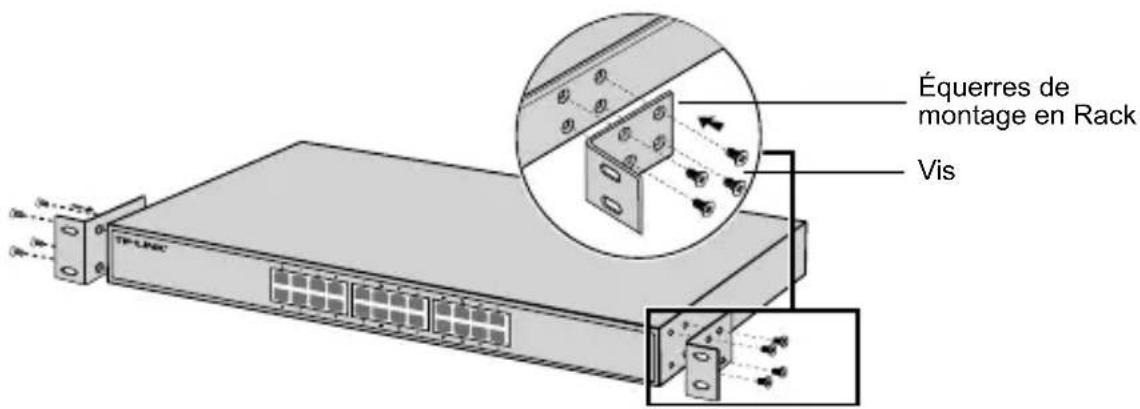

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

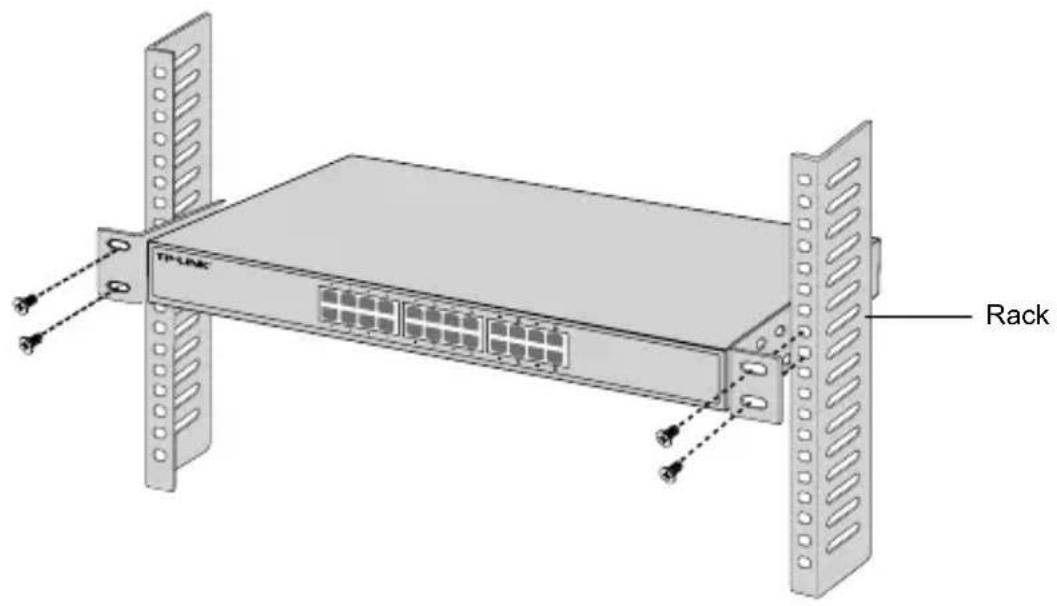

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

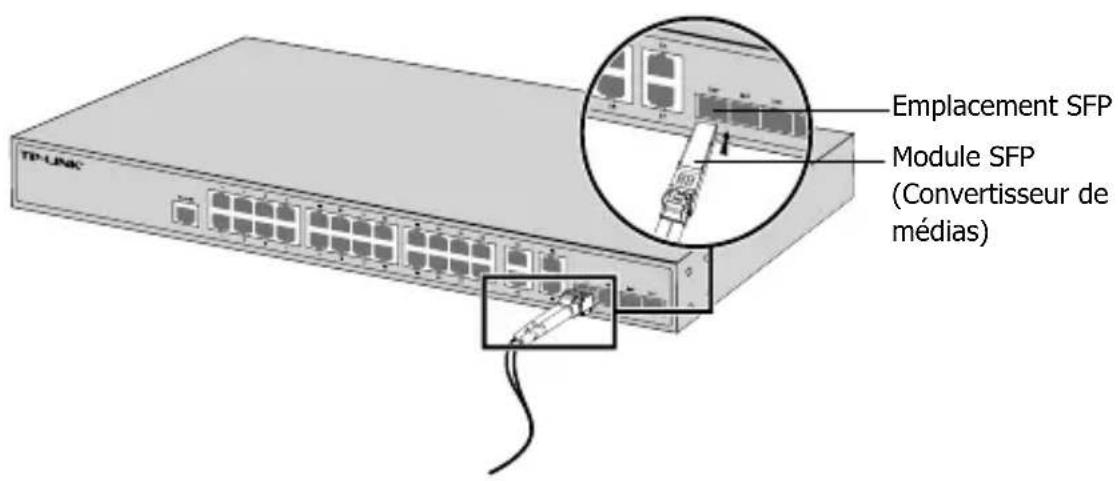

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
