Produkttype	Administrerbar netværksswitch
Model	JetStream T2600G-52TS
Mærke	TP-Link
Antal porte	52 porte (48 RJ45 10/100/1000 Mbps porte + 4 SFP-pladser)
Strømforsyning	AC 100-240V, 50-60Hz
Dimensioner (L x D x H)	440 x 220 x 44 mm (19 tommer rackmontering, 1U)
Vægt	Ca. 3,5 kg
Primære funktioner	L2/L3 switching, VLAN, QoS, IGMP Snooping, ACL, STP, linkaggregering, administration via web og CLI
Administration	Webgrænseflade, konsol (CLI), SNMP, RMON
Montering	På bord eller i 19 tommer rack (beslag medfølger)
Tilslutning	RJ45-porte, SFP-porte, konsolport RS232
Sikkerhed	ACL, 802.1X, RADIUS, TACACS+, Storm Control, DHCP Snooping
Driftstemperatur	0°C til 40°C
Driftsfugtighed	10% til 90% RH (uden kondens)
Vedligeholdelse og rengøring	Tag stikket ud før rengøring. Brug en tør, blød klud. Brug ikke flydende eller slibende produkter.
Reservedele og reparerbarhed	Switchen indeholder ingen dele, der kan repareres af brugeren. Kontakt kundeservice for reparation.
Garanti	Begrænset TP-Link-garanti (varighed varierer efter land, se emballagen)

Ofte stillede spørgsmål - JetStream T2600G-52TS TP-LINK

Hvordan får jeg adgang til switch'ens administrationsgrænseflade?

Indstil først din computers IP-adresse i samme undernet som switchen (standard 192.168.0.x). Åbn en browser og indtast http://192.168.0.1. Brug standardbrugernavn og adgangskode admin (små bogstaver).

Hvordan nulstiller jeg switchen til fabriksindstillinger?

Hold Reset-knappen på forsiden af switchen nede i ca. 10 sekunder, indtil systemindikatoren blinker. Slip knappen. Fabriksindstillingerne gendannes.

Hvad er switch'ens standard IP-adresse?

Standard IP-adressen er 192.168.0.1 med netmask 255.255.255.0. Webgrænsefladen er tilgængelig via denne adresse.

Hvordan tilslutter jeg et SFP-modul?

Indsæt forsigtigt SFP-modulet i den dedikerede plads, indtil det klikker på plads. For at fjerne det trækkes i udløserhåndtaget. Sørg for, at modulet er kompatibelt med switchen.

Hvad gør jeg, hvis switchen ikke tænder?

Kontrollér, at strømkablet er korrekt tilsluttet til switchen og en fungerende stikkontakt. Prøv et andet strømkabel, hvis muligt. Hvis problemet fortsætter, kontakt TP-Link support.

Hvordan konfigurerer jeg en VLAN på switchen?

Log ind på webgrænsefladen. Gå til sektionen VLAN og derefter 802.1Q VLAN. Opret en ny VLAN og tildel de ønskede porte. Husk at indstille VLAN-ID'et og konfigurere portene i tagged eller untagged tilstand efter behov.

Understøtter switchen Quality of Service (QoS)?

Ja, T2600G-52TS understøtter QoS baseret på serviceklasser (CoS) og DSCP-prioriteter. Du kan konfigurere køer og planlægning i webgrænsefladen under QoS.

Hvordan monterer jeg switchen i et rack?

Fastgør de medfølgende monteringsbeslag på hver side af switchen med de inkluderede skruer. Placer switchen i racket og skru beslagene fast i racket med passende bolte (medfølger ikke).
Sørg for, at racket er stabilt og jordet.

Hvilke typer kabler skal jeg bruge med denne switch?

Brug Ethernet-kabler i kategori 5e eller 6 til RJ45-portene. Til SFP-portene skal du bruge kompatible SFP-moduler med single-mode eller multi-mode fibre afhængigt af afstanden.

Hvordan opdaterer jeg firmwaren?

Download den seneste firmware fra TP-Links hjemmeside. Log ind på webgrænsefladen, gå til System > Firmware Upgrade. Vælg den downloadede fil og klik på Upgrade. Afbryd ikke strømmen under opdateringen.

BRUGSANVISNING JetStream T2600G-52TS TP-LINK

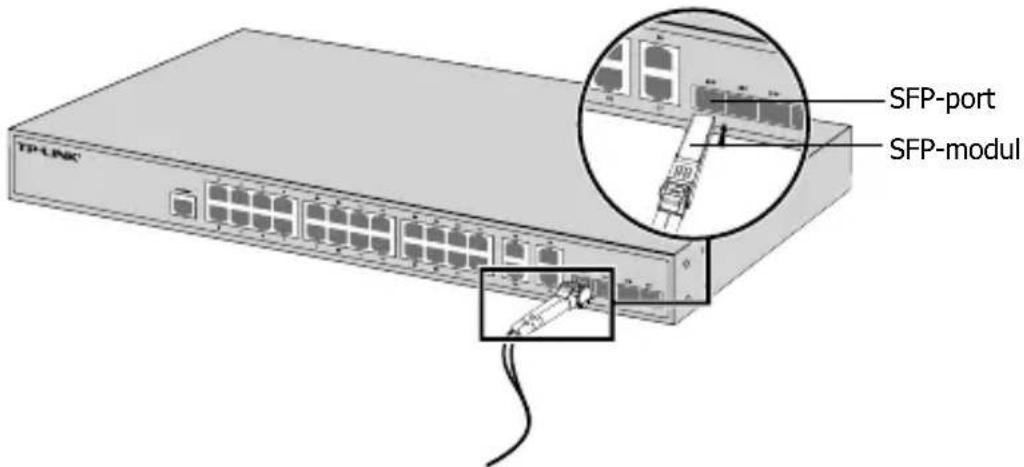

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

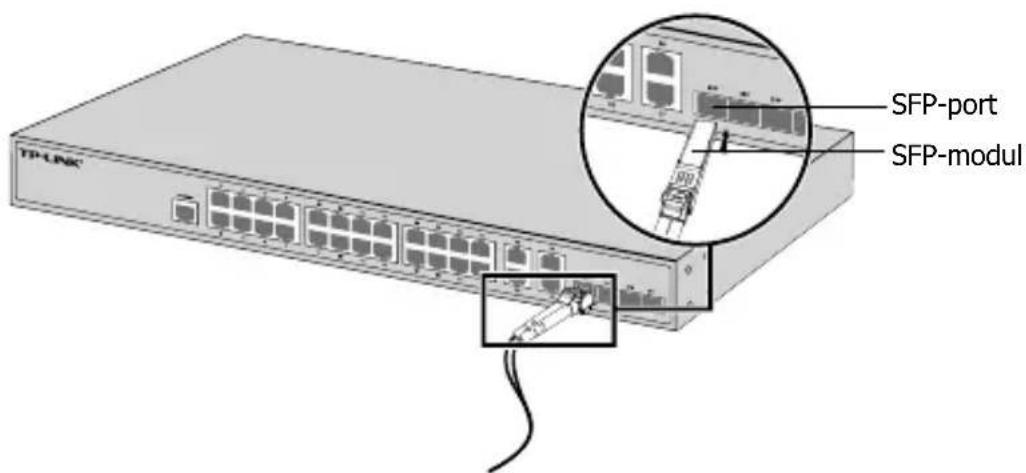

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
