Tuotetyyppi	Hallittava verkkokytkin
Malli	JetStream T2600G-52TS
Merkki	TP-Link
Porttien lukumäärä	52 porttia (48 RJ45 10/100/1000 Mbps -porttia + 4 SFP-paikkaa)
Virtalähde	AC 100-240V, 50-60Hz
Mitat (L x S x K)	440 x 220 x 44 mm (19 tuuman telineasennus, 1U)
Paino	Noin 3,5 kg
Tärkeimmät toiminnot	L2/L3-kytkentä, VLAN, QoS, IGMP Snooping, ACL, STP, linkkien aggregointi, Web- ja CLI-hallinta
Hallinta	Web-käyttöliittymä, Konsoli (CLI), SNMP, RMON
Asennus	Pöydällä tai 19 tuuman telineessä (kiinnikkeet mukana)
Yhteydet	RJ45-portit, SFP-portit, RS232-konsoliportti
Turvallisuus	ACL, 802.1X, RADIUS, TACACS+, Storm Control, DHCP Snooping
Käyttölämpötila	0°C - 40°C
Käyttökosteus	10% - 90% RH (ei kondensoitumista)
Huolto ja puhdistus	Irrota virtajohto ennen puhdistusta. Käytä kuivaa ja pehmeää liinaa. Älä käytä nestemäisiä tai hankaavia puhdistusaineita.
Varaosat ja korjattavuus	Kytkin ei sisällä käyttäjän korjattavissa olevia osia. Ota yhteyttä asiakaspalveluun korjausta varten.
Takuu	TP-Linkin rajoitettu takuu (kesto vaihtelee maittain, katso pakkaus)

Usein kysytyt kysymykset - JetStream T2600G-52TS TP-LINK

Kuinka pääsen kytkimen hallintaliittymään?

Aseta ensin tietokoneesi IP-osoite samaan aliverkkoon kytkimen kanssa (oletus 192.168.0.x). Avaa verkkoselain ja kirjoita http://192.168.0.1. Käytä oletuskäyttäjätunnusta ja salasanaa admin (pienillä kirjaimilla).

Kuinka palautan kytkimen tehdasasetuksiin?

Pidä kytkimen etupuolella olevaa Reset-painiketta painettuna noin 10 sekunnin ajan, kunnes järjestelmän merkkivalo alkaa vilkkua. Vapauta painike. Tehdasasetukset palautetaan.

Mikä on kytkimen oletus-IP-osoite?

Oletus-IP-osoite on 192.168.0.1 ja aliverkon peite 255.255.255.0. Web-käyttöliittymä on käytettävissä tällä osoitteella.

Kuinka liitän SFP-moduulin?

Aseta SFP-moduuli varovasti paikalleen, kunnes se napsahtaa. Poistaaksesi, vedä vapautusvivusta. Varmista, että moduuli on yhteensopiva kytkimen kanssa.

Mitä teen, jos kytkin ei käynnisty?

Tarkista, että virtajohto on kytketty oikein kytkimeen ja toimivaan pistorasiaan. Kokeile tarvittaessa toista virtajohtoa. Jos ongelma jatkuu, ota yhteyttä TP-Linkin tukeen.

Kuinka määritän VLANin kytkimelle?

Kirjaudu Web-käyttöliittymään. Mene kohtaan VLAN ja sitten 802.1Q VLAN. Luo uusi VLAN ja määritä halutut portit. Muista asettaa VLAN-tunnus ja määrittää portit tagged- tai untagged-tilaan tarpeesi mukaan.

Tukeeko kytkin palvelunlaatua (QoS)?

Kyllä, T2600G-52TS tukee palveluluokkiin (CoS) ja DSCP-prioriteetteihin perustuvaa QoS:ää. Voit määrittää jonot ja ajoituksen Web-käyttöliittymän QoS-osiossa.

Kuinka asennan kytkimen telineeseen?

Kiinnitä mukana tulevat asennuskiinnikkeet kytkimen molemmille puolille mukana olevilla ruuveilla. Aseta kytkin telineeseen ja ruuvaa kiinnikkeet telineeseen sopivilla pulteilla (eivät sisälly toimitukseen).
Varmista, että teline on vakaa ja maadoitettu.

Minkälaisia kaapeleita tämän kytkimen kanssa tulee käyttää?

Käytä RJ45-porttien kanssa Cat5e- tai Cat6-Ethernet-kaapeleita. SFP-porttien kanssa käytä yhteensopivia SFP-moduuleja ja yksimuoto- tai monimuotokuituja etäisyyden mukaan.

Kuinka päivitän laiteohjelmiston?

Lataa uusin laiteohjelmisto TP-Linkin verkkosivuilta. Kirjaudu Web-käyttöliittymään, mene kohtaan System > Firmware Upgrade. Valitse ladattu tiedosto ja klikkaa Upgrade. Älä katkaise virtaa päivityksen aikana.

KÄYTTÖOHJE JetStream T2600G-52TS TP-LINK

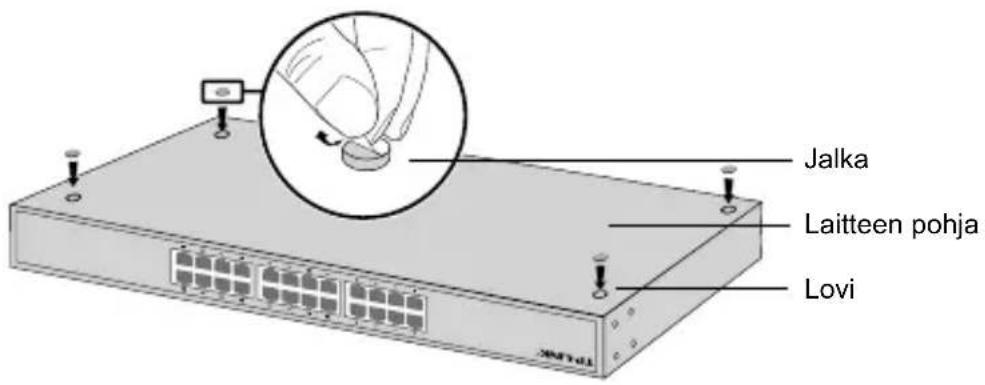

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

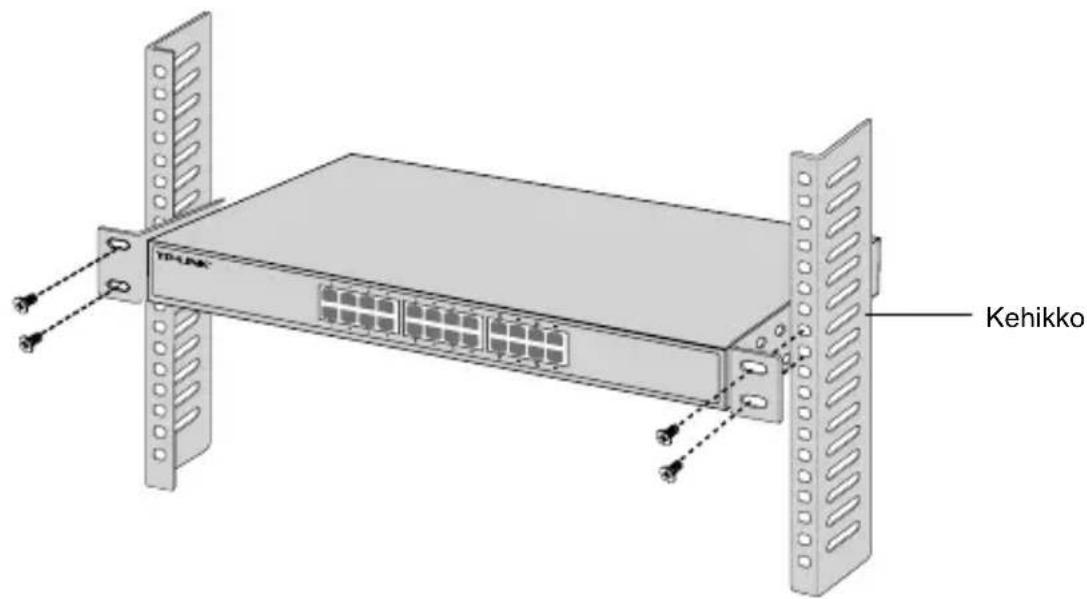

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

- Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
