TL-SG1008PE - Verkkokytkin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Verkkokytkin
Merkki	TP-Link
Malli	TL-SG1008PE
Porttien määrä	8 RJ45-porttia 10/100/1000 Mbps
Ethernet-virransyöttö (PoE)	Kyllä, jopa 56 W PoE-budjetti yhteensä
Mitat (L x S x K)	158 x 101 x 25 mm
Paino	0,6 kg
Virtalähde	Ulkoinen verkkolaite (mukana)
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10 % - 90 % ilman kondensaatiota
Asennus	Pöytä tai teline (kiinnikkeet mukana)
Tuuletus	Ilman tuuletinta (hiljainen)
Hallinta	Ei hallittava (plug-and-play)
Standardit	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at
Turvallisuus	Pidä erossa vedestä, tulesta, kosteudesta. Älä avaa.
Huolto	Puhdista kuivalla liinalla. Irrota verkkovirta ennen puhdistusta.
Takuu	Katso TP-Linkin verkkosivuilta takuuaika ja ehdot.
Pakkauksen sisältö	Kytkin, verkkolaite, telinekiinnikkeet, ruuvit, kumijalat, asennusopas

Usein kysytyt kysymykset - TL-SG1008PE TP-LINK

Kuinka asentaa kytkin pöydälle?

Aseta kytkin tasaiselle ja kestävälle pinnalle. Poista mukana tulevien kumijalkojen suojukset ja kiinnitä ne laitteen alle neljään kulmaan.

Kuinka asentaa kytkin telineeseen?

Kiinnitä asennuskiinnikkeet kytkimen molemmille puolille mukana tulevilla ruuveilla. Kiinnitä se sitten telineeseen sopivilla pulteilla (eivät sisälly toimitukseen).

Mitä kaapeleita käyttää laitteiden liittämiseen?

Käytä tavallisia Ethernet RJ45 -kaapeleita (luokka 5e tai parempi) kytkimen portteihin. Pitkille etäisyyksille voit käyttää valinnaista SFP-moduulia.

Tarvitseeko kytkin konfigurointia?

Ei, TL-SG1008PE on hallitsematon kytkin. Se toimii plug-and-play: liitä virta ja kaapelit, kaikki on automaattista.

Mikä on käytettävissä oleva kokonais-PoE-teho?

Kokonais-PoE-budjetti on 56 W, jaettu PoE-yhteensopiville porteille (käytetyistä porteista riippuen). Jokainen portti voi tuottaa jopa 30 W (PoE+).

Kuinka kytkin saa virran?

Liitä mukana tuleva virtajohto kytkimen liitäntään ja kytke se sitten helposti saatavilla olevaan sähköpistorasiaan. Pistorasian tulee olla laitteen lähellä.

Mitä tehdä, jos kytkin ei toimi?

Tarkista virransyöttö, Ethernet-liitännät ja että liitetyt laitteet ovat päällä. Jos ongelma jatkuu, katso täydellistä ohjetta tai ota yhteyttä TP-Linkin tukeen.

Voinko käyttää SFP-moduuleja?

TL-SG1008PE:ssä ei ole SFP-paikkaa. Tämä toiminto on varattu muille sarjan malleille.

Onko kytkin tuuletettu?

Kyllä, mutta passiivisesti: se on ilman tuuletinta, joten se on hiljainen. Varmista, että et tuki ilmanvaihtoaukkoja.

Kuinka puhdistaa kytkin?

Irrota laite verkkovirrasta, pyyhi se sitten pehmeällä ja kuivalla liinalla. Älä käytä kemiallisia tai hankaavia puhdistusaineita.

KÄYTTÖOHJE TL-SG1008PE TP-LINK

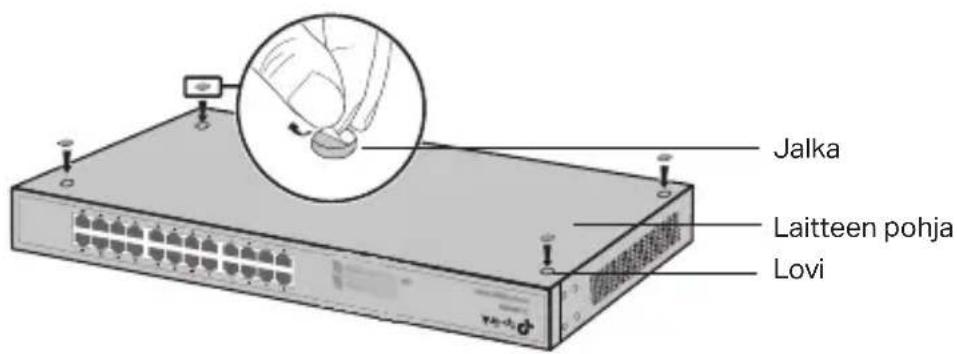

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

· Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.

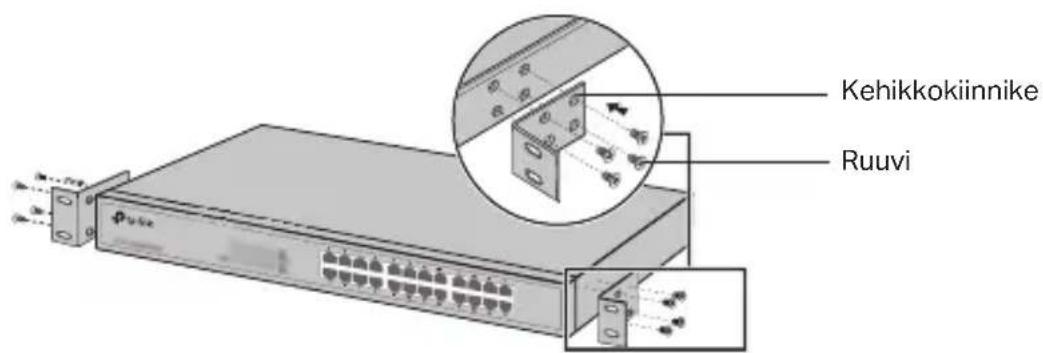

2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

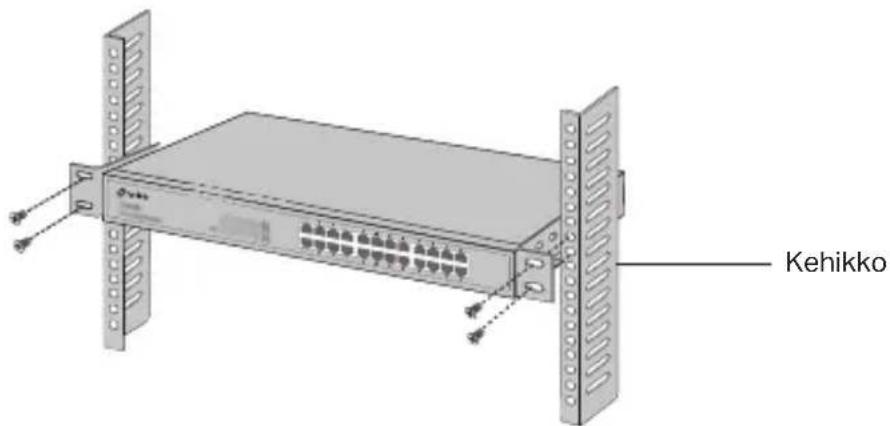

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

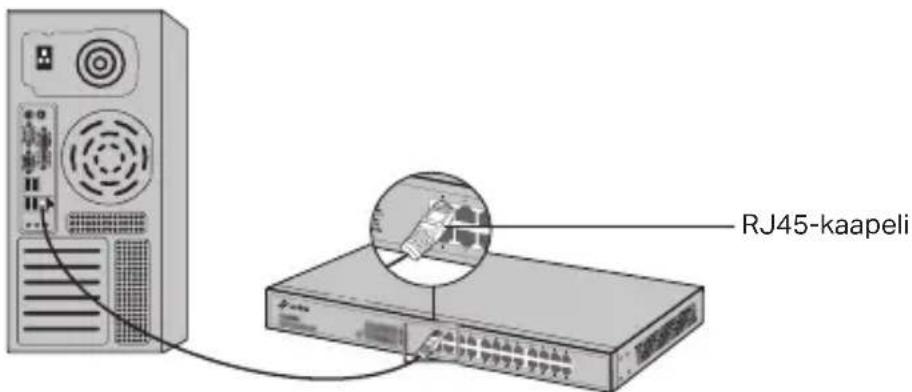

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

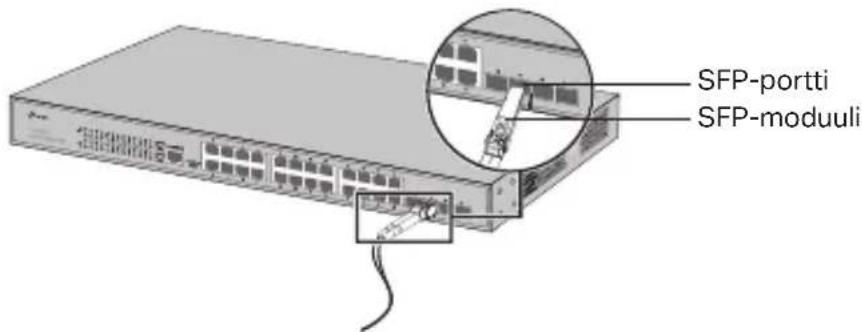

· SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

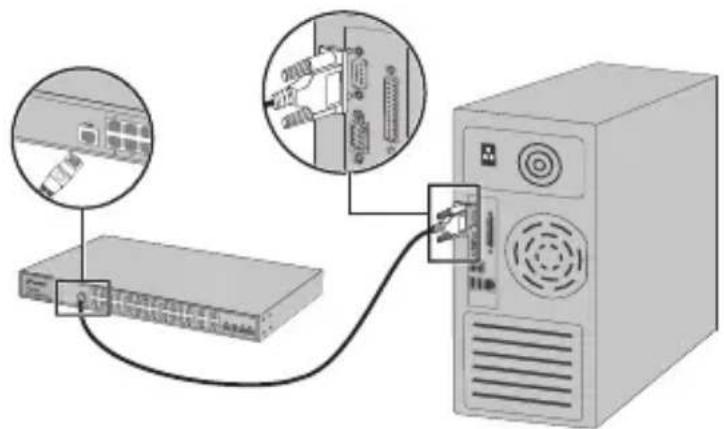

· Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

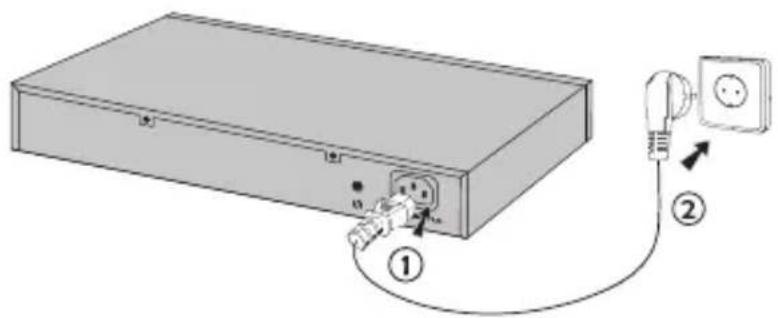

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

(Ei saatavilla hallinta-asetuksettomille kytkimille)

- Konfiguroi kytkin GUI:lla

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.

2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.

3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.

4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Määritä kytkin ohjaimella

(Vain älykytkimille, helposti määritetyille kytkimille ja määritetyille kytkimille)

Voit käyttää ohjainta hallitsemaan kytkinten koko verkkoa keskitetysti. Löydät lisätietoa tämän tekemisestä tuotteen tiedoista ja ohjaimen käyttöoppaasta.

- Konfiguroi kytkin CLI:llä

(Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla

(Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta. Jos tarvitset huoltoa, otathan meihin yhteyttä.
• Pistorasia on oltava asennettuna laitteen lähelle ja sen on oltava helposti käytettävissä.
• Virtajohdon pistoketta käytetään irtikytkentälaitteena, pistorasian on oltava helposti käytettävissä.
• Aseta laite siten, että sen alaosa on alaspäin.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link rajoitettu tuotetakuu

Vain TP-Link merkkisiä tuotteita. Lisätietoa takuuajasta, -käytännöstä ja -toimenpiteistä löydät osoitteesta https://www.tp-link.com/en/support

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT MAAKOHTAISESTI.

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä

pakkauksessa ei sisällä materiaali- eikä valmistusvirheitä normaalissa TP-Link:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien jona loppukäyttäjä sen alun perin hankki.

Nederlands

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/30/EU, 2014/35/EU, 2011/65/EU ja (EU)2015/863 olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa https://www.tp-link.com/en/support/ce/
