TL-SG1008PE - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	TP-Link
Modèle	TL-SG1008PE
Nombre de ports	8 ports RJ45 10/100/1000 Mbps
Alimentation par Ethernet (PoE)	Oui, jusqu'à 56 W de budget PoE total
Dimensions (L x P x H)	158 x 101 x 25 mm
Poids	0,6 kg
Alimentation	Adaptateur secteur externe (inclus)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Installation	Bureau ou rack (équerres incluses)
Ventilation	Sans ventilateur (silencieux)
Gestion	Non administrable (plug-and-play)
Normes	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at
Sécurité	Maintenir à l'écart de l'eau, du feu, de l'humidité. Ne pas ouvrir.
Entretien	Nettoyer avec un chiffon sec. Débrancher avant nettoyage.
Garantie	Consulter le site TP-Link pour la période et les conditions.
Contenu de l'emballage	Switch, adaptateur secteur, équerres de rack, vis, pieds caoutchouc, guide d'installation

FOIRE AUX QUESTIONS - TL-SG1008PE TP-LINK

Comment installer le switch sur un bureau ?

Placez le switch sur une surface plane et résistante. Retirez les protections des pieds caoutchouc fournis et fixez-les aux quatre coins sous l'appareil.

Comment installer le switch dans un rack ?

Fixez les équerres de montage de chaque côté du switch à l'aide des vis fournies. Utilisez ensuite des boulons adaptés (non fournis) pour le fixer au rack.

Quels câbles utiliser pour connecter des appareils ?

Utilisez des câbles Ethernet RJ45 standard (catégorie 5e ou supérieure) pour les ports du switch. Pour des liaisons longue distance, vous pouvez utiliser un module SFP optionnel.

Le switch nécessite-t-il une configuration ?

Non, le TL-SG1008PE est un switch non administrable. Il fonctionne en plug-and-play : branchez l'alimentation et les câbles, tout est automatique.

Quelle est la puissance PoE totale disponible ?

Le budget PoE total est de 56 W, réparti sur les ports compatibles PoE (selon les ports utilisés). Chaque port peut fournir jusqu'à 30 W (PoE+).

Comment alimenter le switch ?

Connectez le câble d'alimentation fourni à la prise du switch, puis branchez-le à une prise électrique accessible. La prise doit être proche de l'appareil.

Que faire si le switch ne fonctionne pas ?

Vérifiez l'alimentation, les connexions Ethernet et que les appareils connectés sont sous tension. Si le problème persiste, consultez la notice complète ou contactez le support TP-Link.

Puis utiliser des modules SFP ?

Le TL-SG1008PE ne possède pas d'emplacement SFP. Cette fonction est réservée à d'autres modèles de la gamme.

Le switch est-il ventilé ?

Oui, mais de manière passive : il est sans ventilateur, donc silencieux. Assurez-vous de ne pas obstruer les grilles d'aération.

Comment nettoyer le switch ?

Débranchez l'appareil, puis essuyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI TL-SG1008PE TP-LINK

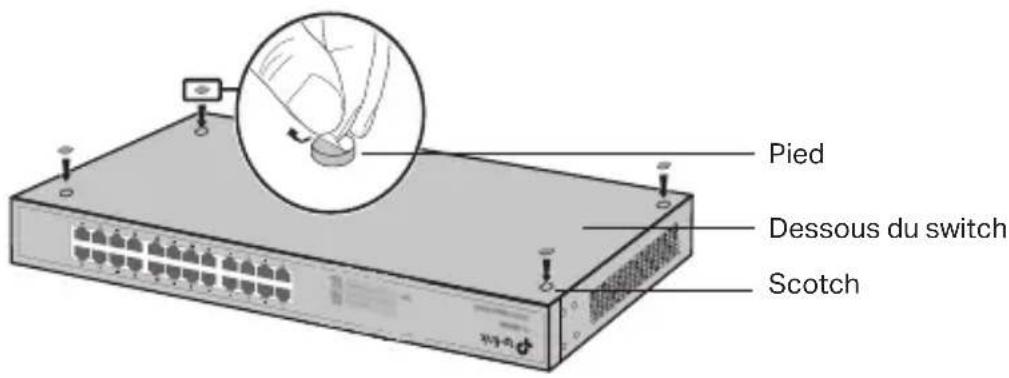

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protections présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

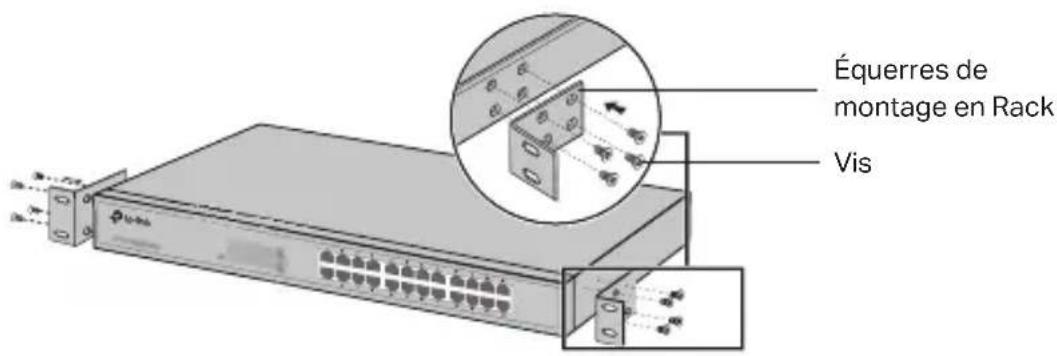

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

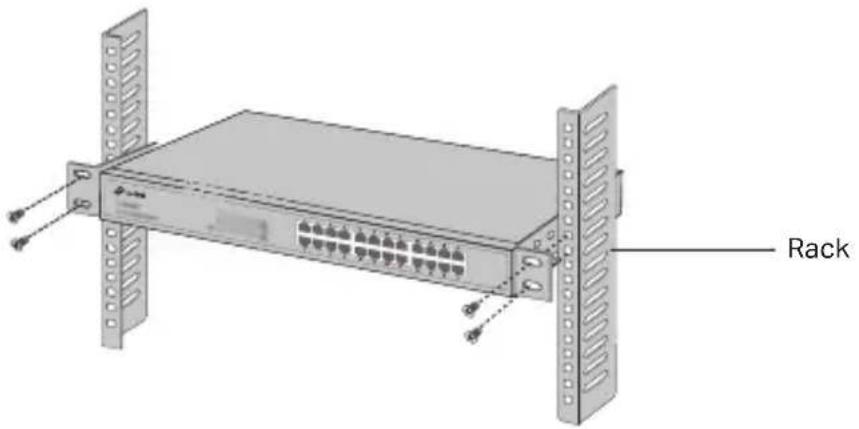

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

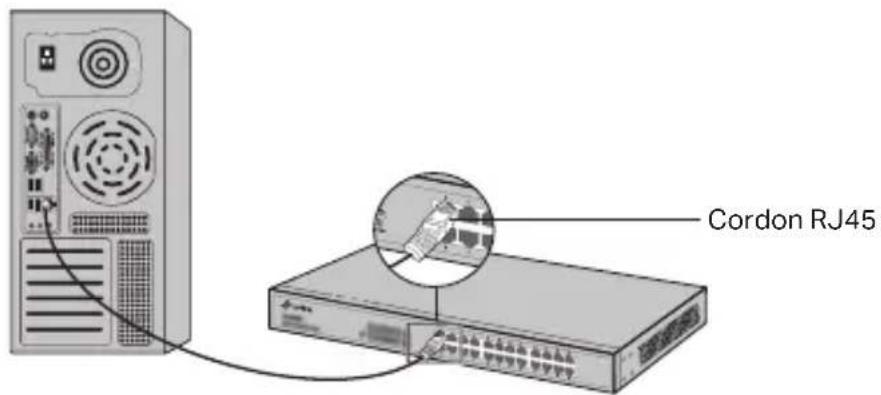

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

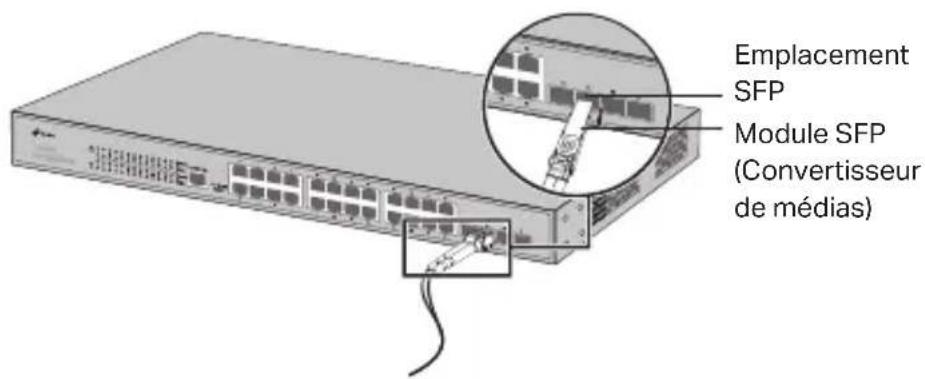

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

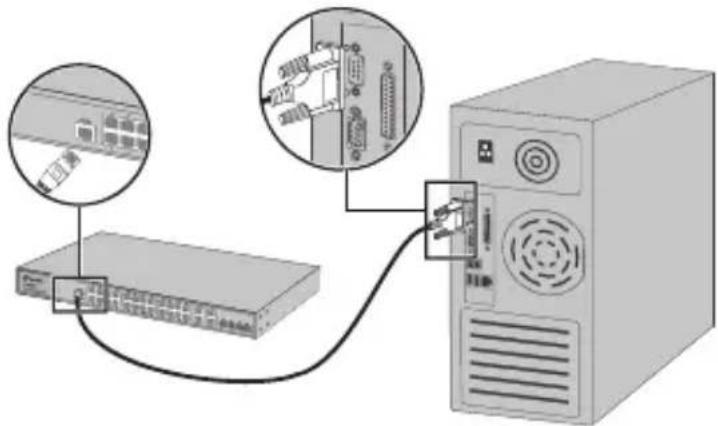

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

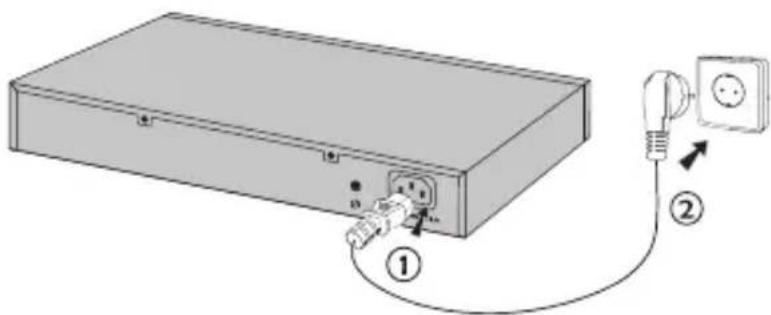

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

(Non disponible pour les switches non administrables)

- Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez

ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.

1. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch à l'aide du contrôleur

(Uniquement pour les Smart switches, les Easy switches administrables et les switches administrables)

Vous pouvez utiliser le contrôleur pour gérer de manière centralisée l'ensemble du réseau de switches. Pour des informations détaillées sur la façon de procéder, veuillez vous référer aux spécifications du produit et au guide de l'utilisateur du contrôleur.

- Configurer le switch via son interface en ligne de commande (CLI)

(Ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'inter face de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié

(Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Maintenir l'appareil à l'écart de l'eau du feu de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'une réparation, veuillez nous contacter.
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.
• La fiche du câble d'alimentation est utilisée comme dispositif de déconnexion, la prise de courant doit être facilement accessible.
• Placez l'appareil avec sa partie inférieure vers le bas.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original :

contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2011/65/UE et (UE)2015/863.

La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/support/ce/
