Producttype	Netwerk switch
Merk	TP-Link
Model	TL-SG1008PE
Aantal poorten	8 RJ45-poorten 10/100/1000 Mbps
Power over Ethernet (PoE)	Ja, tot 56 W totaal PoE-budget
Afmetingen (B x D x H)	158 x 101 x 25 mm
Gewicht	0,6 kg
Voeding	Externe netvoeding (inbegrepen)
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid tijdens gebruik	10 % tot 90 % niet-condenserend
Installatie	Op bureau of in rack (beugels inbegrepen)
Ventilatie	Zonder ventilator (stil)
Beheer	Niet beheerbaar (plug-and-play)
Normen	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at
Veiligheid	Buiten bereik van water, vuur en vocht houden. Niet openen.
Onderhoud	Reinigen met een droge doek. Voor reiniging loskoppelen.
Garantie	Raadpleeg de TP-Link website voor de periode en voorwaarden.
Inhoud verpakking	Switch, netvoeding, rackbeugels, schroeven, rubberen voetjes, installatiehandleiding

Veelgestelde vragen - TL-SG1008PE TP-LINK

Hoe installeer ik de switch op een bureau?

Plaats de switch op een vlak en stevig oppervlak. Verwijder de bescherming van de meegeleverde rubberen voetjes en bevestig ze op de vier hoeken onder het apparaat.

Hoe installeer ik de switch in een rack?

Bevestig de montagebeugels aan beide zijden van de switch met de meegeleverde schroeven. Gebruik vervolgens geschikte bouten (niet meegeleverd) om deze aan het rack te bevestigen.

Welke kabels gebruiken om apparaten aan te sluiten?

Gebruik standaard RJ45 Ethernet-kabels (categorie 5e of hoger) voor de poorten van de switch. Voor lange afstanden kunt u een optionele SFP-module gebruiken.

Heeft de switch configuratie nodig?

Nee, de TL-SG1008PE is een niet-beheerbare switch. Hij werkt plug-and-play: sluit de voeding en kabels aan, alles gaat automatisch.

Wat is het totale beschikbare PoE-vermogen?

Het totale PoE-budget is 56 W, verdeeld over de PoE-compatibele poorten (afhankelijk van de gebruikte poorten). Elke poort kan tot 30 W leveren (PoE+).

Hoe voeding geven aan de switch?

Sluit de meegeleverde stroomkabel aan op de ingang van de switch en steek deze in een bereikbaar stopcontact. Het stopcontact moet dicht bij het apparaat zijn.

Wat te doen als de switch niet werkt?

Controleer de voeding, de Ethernet-verbindingen en of de aangesloten apparaten ingeschakeld zijn. Als het probleem aanhoudt, raadpleeg dan de volledige handleiding of neem contact op met de TP-Link support.

Kan ik SFP-modules gebruiken?

De TL-SG1008PE heeft geen SFP-sleuf. Deze functie is voorbehouden aan andere modellen in de serie.

Is de switch geventileerd?

Ja, maar passief: hij is zonder ventilator, dus stil. Zorg dat u de ventilatieroosters niet blokkeert.

Hoe de switch reinigen?

Koppel het apparaat los en veeg het af met een zachte, droge doek. Gebruik geen chemische of schurende middelen.

GEBRUIKSAANWIJZING TL-SG1008PE TP-LINK

Om het apparaat op een bureau te installeren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.

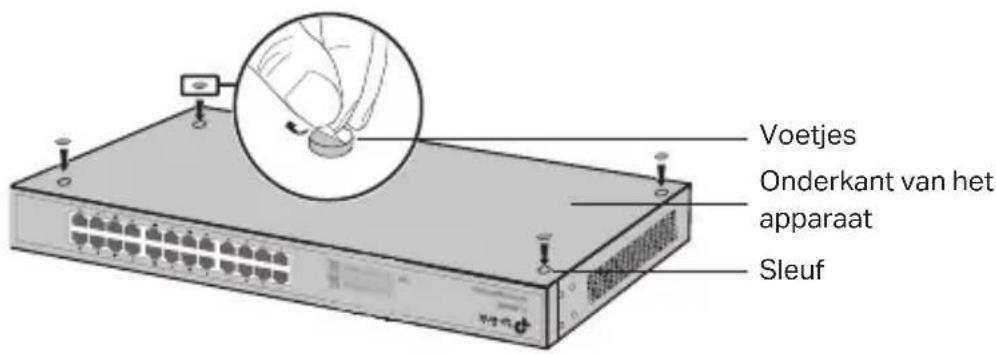

3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installatie

Om het apparaat in een rek te installeren, volg de onderstaande beschreven instructies:

1. Controleer de aarding en de stabiliteit van het rek.

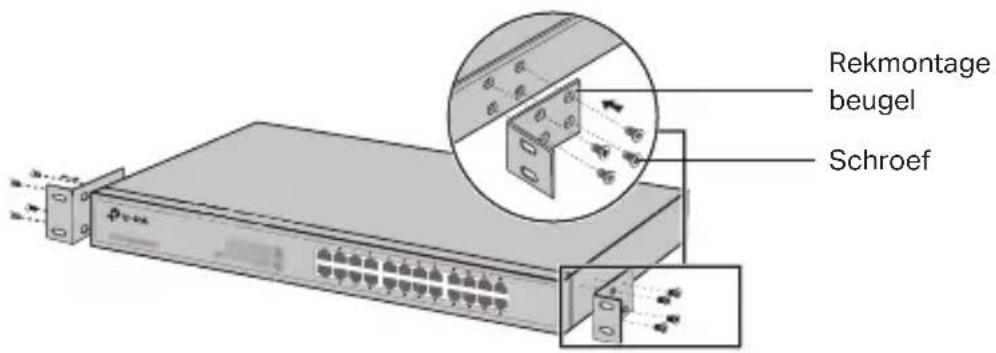

2. Bevestig de meegeleverde rek-montage beugels aan beide kanten van het apparaat met behulp van de meegeleverde schroeven.

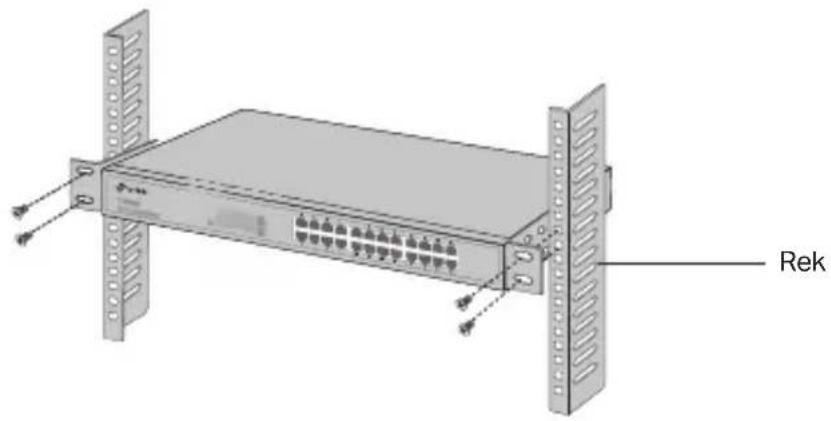

1. Nadat de beugels aan het apparaat bevestigd zijn, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

Verbinding

- Ethernet poort

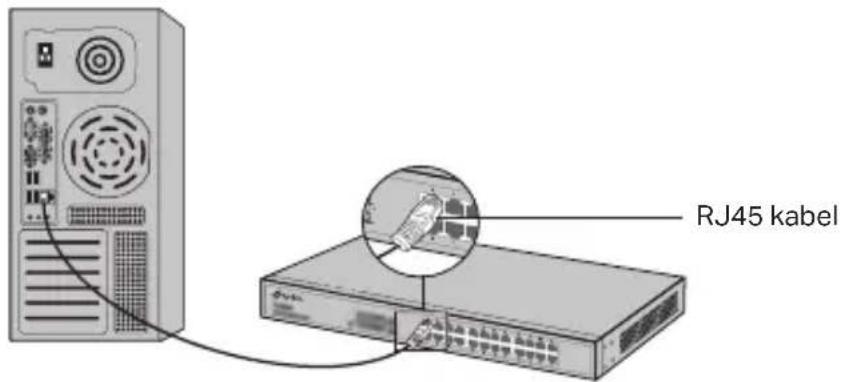

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

· SFP poort

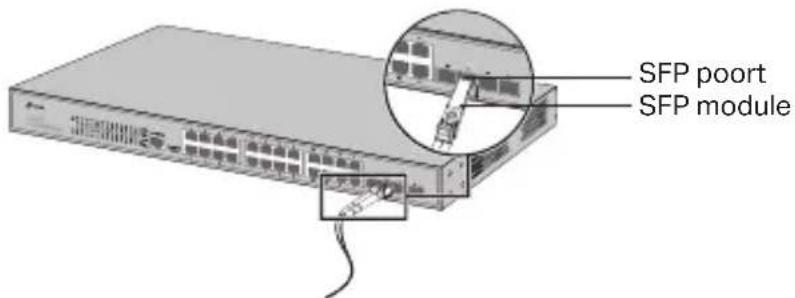

Voor switches met SFP poorten kunt u een SFP poort met een SFP module verbinden. Wanneer een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan zal de bijbehorende RJ45 poort uitgeschakeld worden en kan deze niet gebruikt worden.

- Console Poort

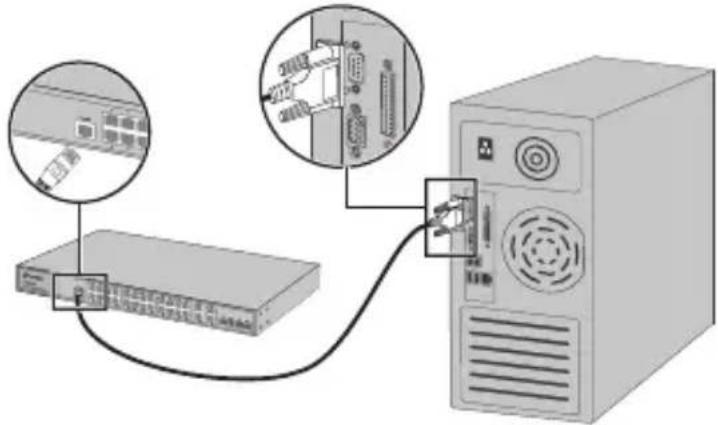

Voor switches met een console poort, u kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens kunt u de CLI laden om uw switch te beheren.

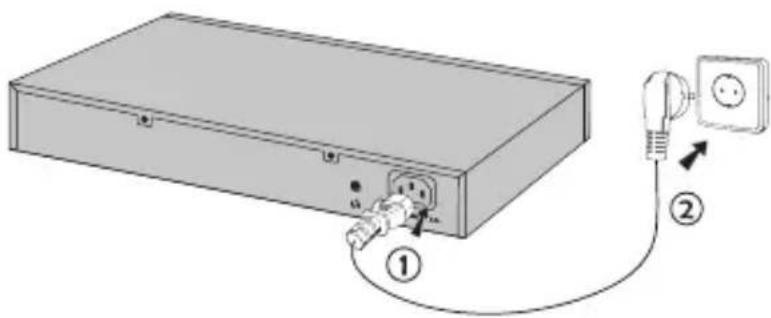

Steek de vrouwelijke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

(Niet beschikbaar voor Unmanaged Switches)

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend tussen 2 en 254); het subnetmasker is 255.255.255.0.

2. Open een webbrowser en typ het standaard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.

3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beide in kleine letters. Klik vervolgens op de Login knop of druk op de Enter toets.

4. Na een succesvolle login kunt u de switch op de beheer pagina configureren.

- Configureer de switch met behulp van de controller

(Geldt alleen voor smart switches, easy managed switches en managed switches)

U kunt de controller gebruiken om het volledige netwerk van switches centraal te beheren. Raadpleeg de productspecificaties en de gebruikershandleiding van de controller voor meer informatie over hoe u dit kunt doen.

- Configureer de switch door gebruik te maken van de CLI

(Alleen voor Smart Switches en Managed Switches)

U kunt inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te maken van het hulpprogramma

(Alleen voor Easy Smart Switches)

U kunt de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleef de Utility Gebruikershandleiding.

Montering

Veiligheidsinformatie

• Houdt het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen.
• Probeer het apparaat niet te demonteren, repareren of aan te passen. Als u hulp nodig hebt, neem dan contact met ons op.
• Het stopcontact moet zich nabij het apparaat bevinden en goed toegankelijk zijn.
• De stekker van het netsnoer wordt gebruikt om het apparaat uit te schakelen. Zorg dat het stopcontact goed toegankelijk is.
• Plaats het apparaat met de onderkant naar beneden wijzend.

Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat. Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigen risico.

TP-Link beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link. Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: https://www.tp-link.com/nl/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.

Svenska

Säkerhetsinformation

TP-Link vverklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2011/65/EU en (EU)2015/863.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op https://www.tp-link.com/en/support/ce/
