Tipo di prodotto	Switch di rete
Marca	TP-Link
Modello	TL-SG1008PE
Numero di porte	8 porte RJ45 10/100/1000 Mbps
Alimentazione via Ethernet (PoE)	Sì, fino a 56 W di budget PoE totale
Dimensioni (L x P x H)	158 x 101 x 25 mm
Peso	0,6 kg
Alimentazione	Alimentatore esterno (incluso)
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% senza condensa
Installazione	Da tavolo o rack (staff incluse)
Ventilazione	Senza ventola (silenzioso)
Gestione	Non gestibile (plug-and-play)
Norme	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at
Sicurezza	Tenere lontano da acqua, fuoco, umidità. Non aprire.
Manutenzione	Pulire con un panno asciutto. Scollegare prima della pulizia.
Garanzia	Consultare il sito TP-Link per il periodo e le condizioni.
Contenuto della confezione	Switch, alimentatore, staffe per rack, viti, piedini in gomma, guida all'installazione

Domande frequenti - TL-SG1008PE TP-LINK

Come installare lo switch su un tavolo?

Posiziona lo switch su una superficie piana e resistente. Rimuovi le protezioni dei piedini in gomma forniti e fissali ai quattro angoli inferiori del dispositivo.

Come installare lo switch in un rack?

Fissa le staffe di montaggio su ciascun lato dello switch utilizzando le viti fornite. Successivamente, usa bulloni adatti (non forniti) per fissarlo al rack.

Quali cavi utilizzare per collegare i dispositivi?

Utilizza cavi Ethernet RJ45 standard (categoria 5e o superiore) per le porte dello switch. Per collegamenti a lunga distanza, puoi utilizzare un modulo SFP opzionale.

Lo switch richiede una configurazione?

No, il TL-SG1008PE è uno switch non gestibile. Funziona in plug-and-play: collega l'alimentazione e i cavi, tutto è automatico.

Qual è la potenza PoE totale disponibile?

Il budget PoE totale è di 56 W, suddiviso sulle porte PoE compatibili (in base alle porte utilizzate). Ogni porta può fornire fino a 30 W (PoE+).

Come alimentare lo switch?

Collega il cavo di alimentazione fornito alla presa dello switch, quindi collegalo a una presa elettrica accessibile. La presa deve essere vicino al dispositivo.

Cosa fare se lo switch non funziona?

Controlla l'alimentazione, le connessioni Ethernet e che i dispositivi collegati siano accesi. Se il problema persiste, consulta il manuale completo o contatta il supporto TP-Link.

Posso utilizzare moduli SFP?

Il TL-SG1008PE non ha uno slot SFP. Questa funzione è riservata ad altri modelli della gamma.

Lo switch è ventilato?

Sì, ma in modo passivo: è senza ventola, quindi silenzioso. Assicurati di non ostruire le griglie di ventilazione.

Come pulire lo switch?

Scollega il dispositivo, quindi puliscilo con un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi.

MANUALE UTENTE TL-SG1008PE TP-LINK

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizionate il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.

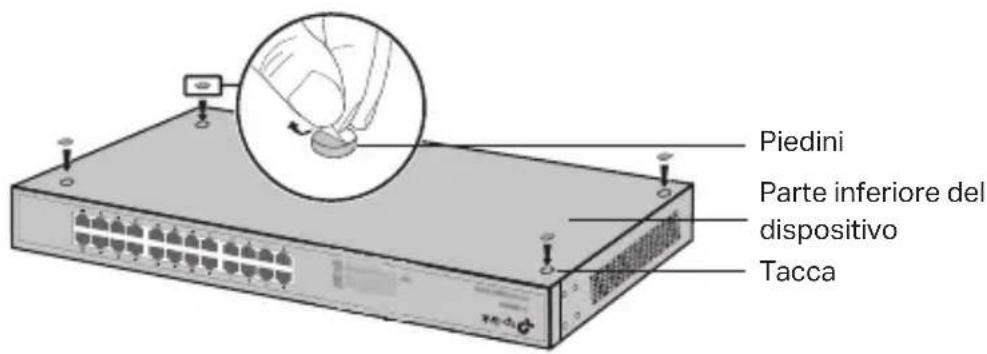

2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.

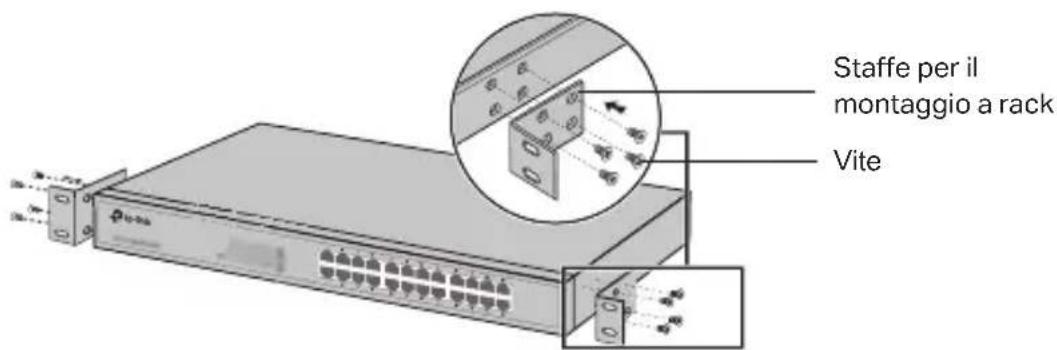

2. Montate, tramite le relative viti, le staffe per il montaggio a rack su ogni lato del dispositivo.

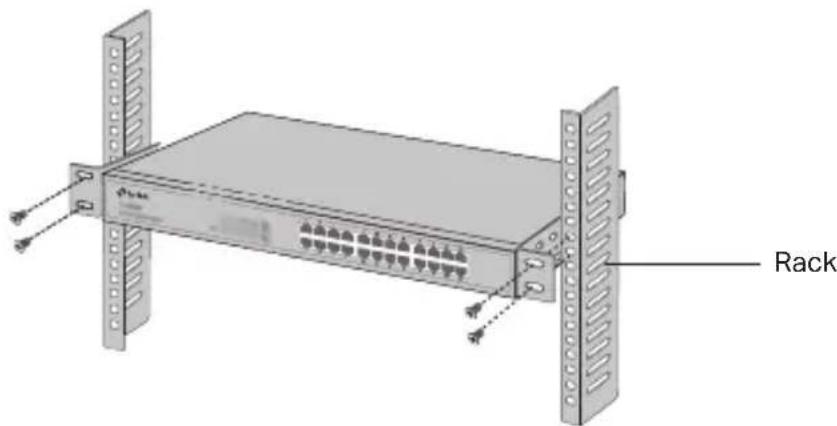

1. Dopo che sono state montate le staffe sul dispositivo, usate altre viti (non incluse) per installare il dispositivo a rack.

Connessione

- Porta Ethernet

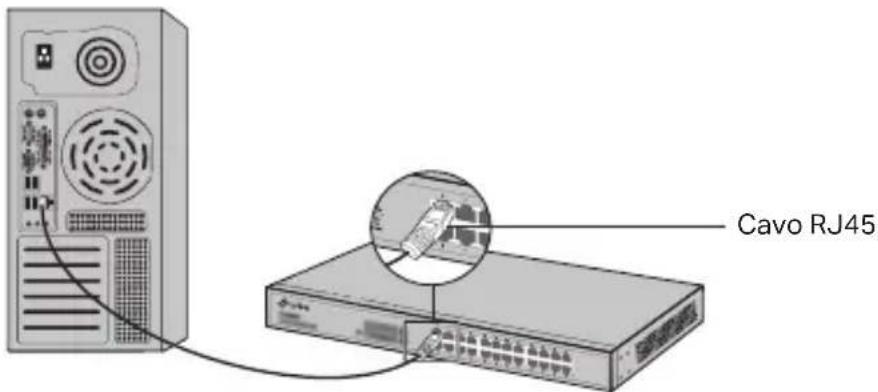

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come mostrato nella seguente illustrazione.

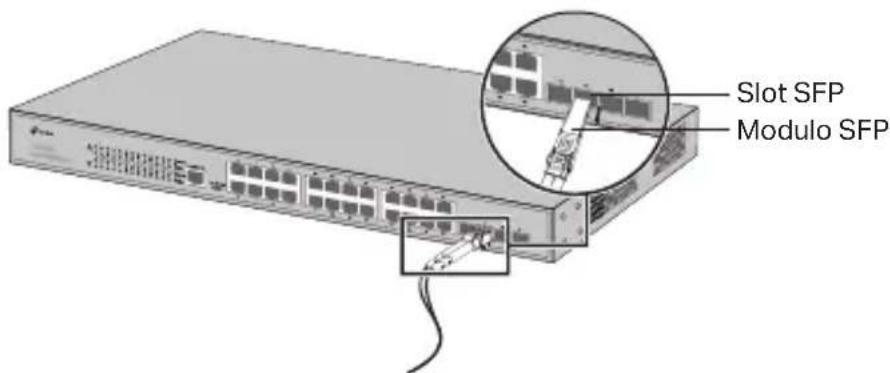

- Slot SFP

Per gli switch con slot SFP, potete inserire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non potrà essere utilizzata.

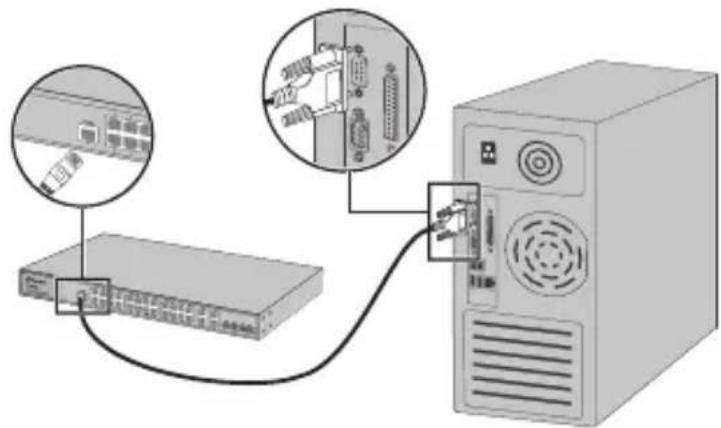

- Porta Console

Per gli switch con porta console, potete connettere la porta console al vostro computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

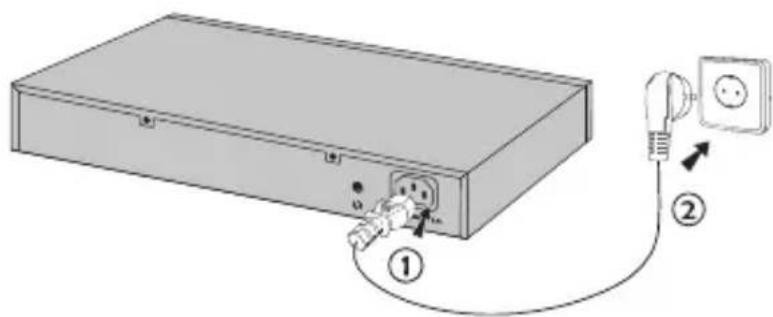

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

(Non disponibile per gli switch non gestibili)

- Configure Io Switch usando la GUI

1. Impostate l'indirizzo IP del vostro computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.

2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quindi premete il tasto Enter.

3. Immettete admin (in caratteri minuscoli) come Username e Password di default, quindi fate clic sul pulsante Login o

premete il tasto Enter.

1. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configura lo switch utilizzando il controller

Puoi utilizzare il Controller per gestire centralmente l'intera rete degli switch. Per informazioni dettagliate su come farlo, fai riferimento alle specifiche del prodotto e al Manuale Utente del Controller.

- Configure lo Switch usando la CLI

Fate login allo switch e accedete alla CLI per gestire lo switch. Per avere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch usando la Utility

(Solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per avere istruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalação

Informazioni sulla sicurezza:

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi.
• Non provate a disassemblare, riparare o modificare il dispositivo. Se hai bisogno di assistenza, contattaci.
• La presa di corrente deve essere installata vicino all'apparecchiatura ed essere facilmente accessibile.
• La spina del cavo di alimentazione è utilizzata come dispositivo di scollegamento e la presa deve essere facilmente accessibile.
• Posizionate la superficie inferiore del dispositivo rivolta verso il basso.

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo. Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio.

Garanzia

Esclusivamente per prodotti marchiati TP-Link. Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sito https://www.tp-link.com/it/support

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/PAP 20
Busta di Plastica Plastica PET 1	/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino Carta PAP 22/PAP 20
Plastica Espansa Plastica 7 EVA/LDPE 4
Guscio di Plastica Plastica PS 6/PVC 3
Pellicola Plastica Plastica LDPE	4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Português

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive 2014/30/UE, 2014/35/UE, 2011/65/UE e (UE)2015/863.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/en/support/ce
