Tipo de producto	Conmutador de red
Marca	TP-Link
Modelo	TL-SG1008PE
Número de puertos	8 puertos RJ45 10/100/1000 Mbps
Alimentación por Ethernet (PoE)	Sí, hasta 56 W de presupuesto PoE total
Dimensiones (L x P x H)	158 x 101 x 25 mm
Peso	0,6 kg
Alimentación	Adaptador de corriente externo (incluido)
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 % sin condensación
Instalación	Escritorio o rack (soportes incluidos)
Ventilación	Sin ventilador (silencioso)
Gestión	No administrable (plug-and-play)
Normas	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at
Seguridad	Mantener alejado del agua, fuego, humedad. No abrir.
Mantenimiento	Limpiar con un paño seco. Desconectar antes de limpiar.
Garantía	Consulte el sitio web de TP-Link para el período y las condiciones.
Contenido del embalaje	Conmutador, adaptador de corriente, soportes de rack, tornillos, patas de goma, guía de instalación

Preguntas frecuentes - TL-SG1008PE TP-LINK

¿Cómo instalar el conmutador en un escritorio?

Coloque el conmutador sobre una superficie plana y resistente. Retire las protecciones de las patas de goma suministradas y fíjelas en las cuatro esquinas debajo del dispositivo.

¿Cómo instalar el conmutador en un rack?

Fije los soportes de montaje a cada lado del conmutador con los tornillos suministrados. Luego use pernos adecuados (no incluidos) para fijarlo al rack.

¿Qué cables usar para conectar dispositivos?

Utilice cables Ethernet RJ45 estándar (categoría 5e o superior) para los puertos del conmutador. Para enlaces de larga distancia, puede usar un módulo SFP opcional.

¿El conmutador requiere configuración?

No, el TL-SG1008PE es un conmutador no administrable. Funciona en plug-and-play: conecte la alimentación y los cables, todo es automático.

¿Cuál es la potencia PoE total disponible?

El presupuesto PoE total es de 56 W, repartido entre los puertos compatibles con PoE (según los puertos utilizados). Cada puerto puede suministrar hasta 30 W (PoE+).

¿Cómo alimentar el conmutador?

Conecte el cable de alimentación suministrado al conector del conmutador, luego enchúfelo a una toma de corriente accesible. La toma debe estar cerca del dispositivo.

¿Qué hacer si el conmutador no funciona?

Verifique la alimentación, las conexiones Ethernet y que los dispositivos conectados estén encendidos. Si el problema persiste, consulte el manual completo o contacte al soporte de TP-Link.

¿Puedo usar módulos SFP?

El TL-SG1008PE no tiene ranura SFP. Esta función está reservada para otros modelos de la gama.

¿El conmutador tiene ventilación?

Sí, pero de manera pasiva: es sin ventilador, por lo tanto silencioso. Asegúrese de no obstruir las rejillas de ventilación.

¿Cómo limpiar el conmutador?

Desconecte el dispositivo, luego límpielo con un paño suave y seco. No use productos químicos ni abrasivos.

MANUAL DE USUARIO TL-SG1008PE TP-LINK

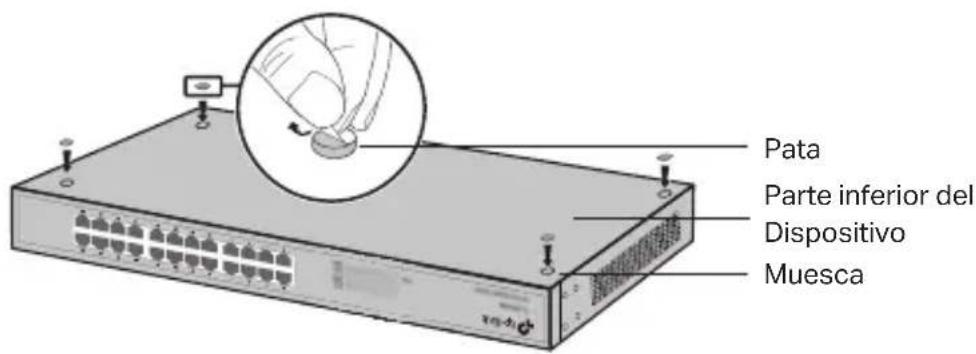

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor siga los pasos descritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.
3. Gire el dispositivo y coloque las patas de goma en las mueccas que encontrará en las esquinas del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.

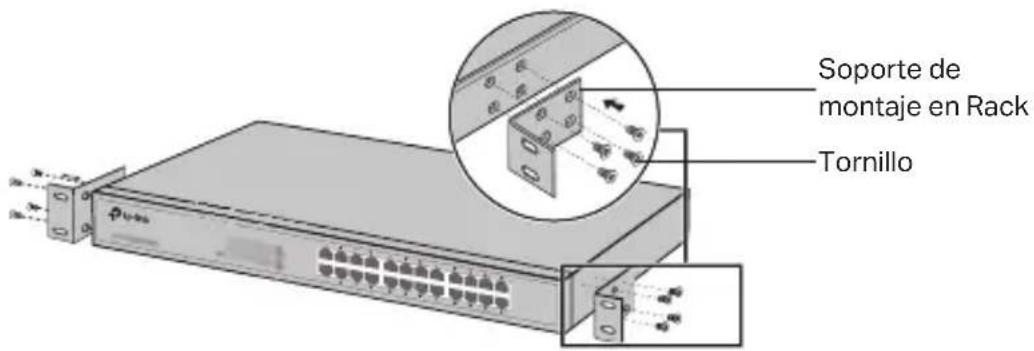

2. Fije los soportes de montaje en rack suministrados en cada lado del dispositivo con los tornillos proporcionados.

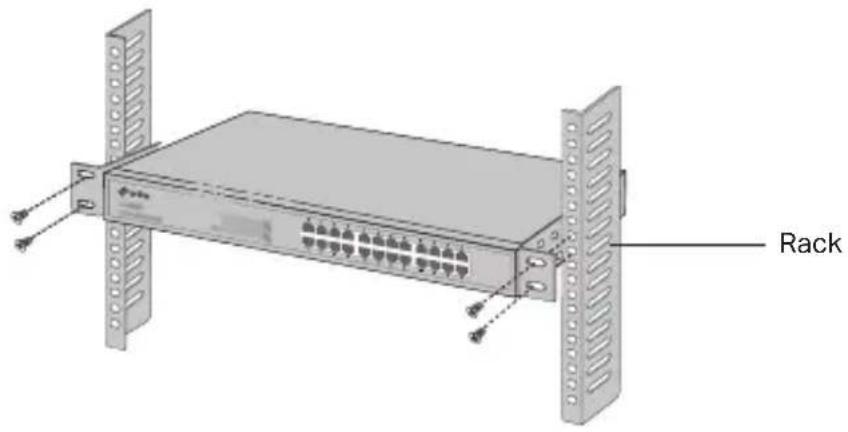

1. Después de unir los soportes con el dispositivo, utilice los tornillos adecuados (no incluidos) para fijar los soportes al rack.

Conexión

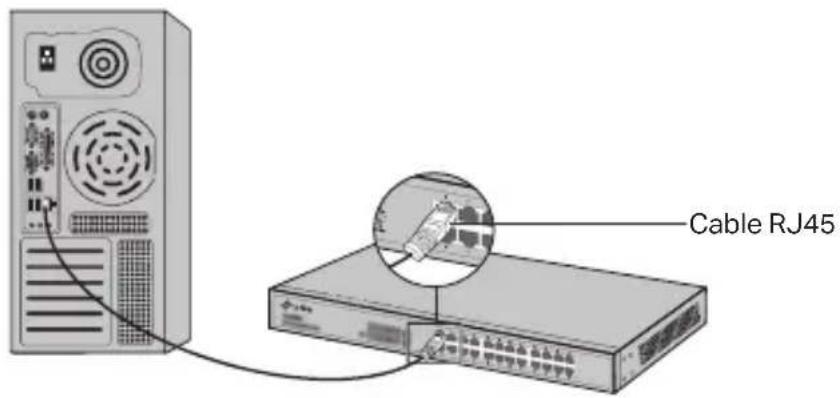

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordenador con un cable RJ45 como muestra la siguiente figura.

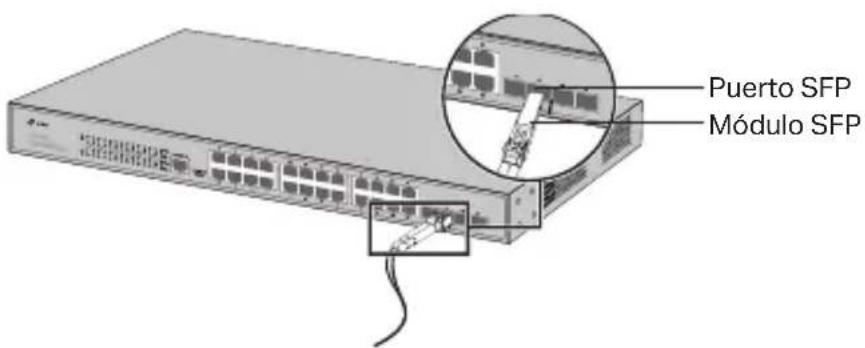

Para switches con puertos SFP, puede conectar un puerto SFP a un módulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y no podrá ser utilizado.

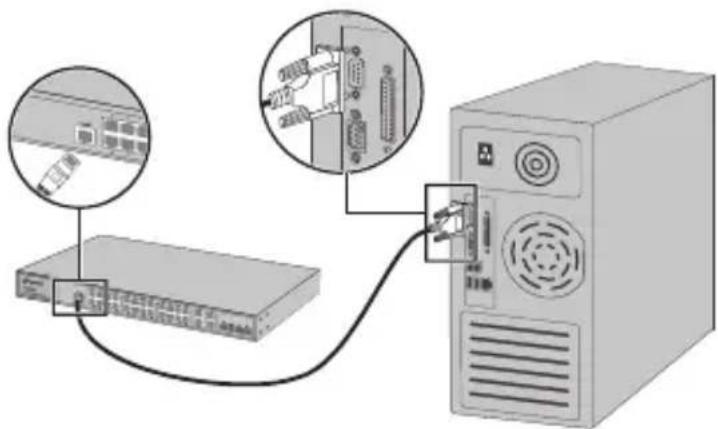

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordenador mediante cable de consola. Después puede cargar el CLI para gestionar el switch.

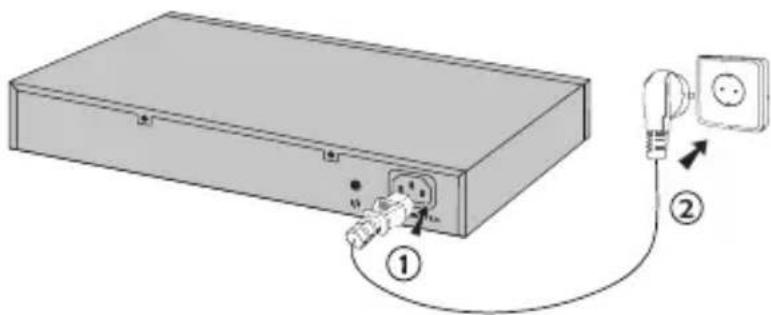

- Conexión Eléctrica

Utilice el cable suministrado para realizar la conexión entre el switch y la toma de corriente eléctrica.

(No disponible para Switches No Gestionables)

- Configurar el Switch Utilizando el Interfaz de Gestión de Usuario (GUI)

1. Configure la dirección IP de su PC en la misma subred que el switch. La dirección IP debe ser 192.168.0.X("X" puede ser cualquier número entre 2 y 254). La Máscara de Subred es 255.255.255.0.
2. Abra un navegador web y escriba la dirección de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Usuario y Contraseña

por defecto, ambos en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.

1. Después de acceder correctamente, puede configurar el switch en la página de gestión.

- Configurar el Switch utilizando el Controlador

(Solo para Switches Smart, Switches Easy Managed y Switches Gestionables)

Puede utilizar el Controlador para gestionar de forma centralizada toda la red de switches. Para obtener información detallada, consulte las especificaciones del producto y la Guía del Usuario del Controlador.

- Configurar el Switch Utilizando el Interfaz de Línea de Comandos (CLI)

(Solo para Switches Smart y Switches Gestionables)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para obtener información detallada, consulte la Guía CLI

- Configurar el Switch Usando la Utilidad

(Solo para los Switches Easy Smart)

Puede utilizar la Utilidad de Configuración Easy Smart para gestionar de manera centralizada todas las redes de los Switches Easy Smart. Para obtener información detallada, consulte la Guía de Usuario de la Utilidad.

Εγκατάσταση

Información de seguridad

• Mantenga el dispositivo fuera del agua, fuego, humedad o entornos calurosos.
• No intente desmontarlo, repararlo o modificar el dispositivo. Si necesita servicio técnico, póngase en contacto con nosotros.
• La toma de corriente se instalará cerca del equipo y será fácilmente accesible.
• El enchufe del cable de alimentación se utiliza como dispositivo de desconexión, la toma de corriente debe ser fácilmente accesible.
• Coloque el dispositivo con la superficie inferior hacia abajo.

Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando. No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo. Por favor utilice este producto de manera correcta y bajo su propia responsabilidad.

Garantía limitada para productos de TP-Link

Sólo para productos que porten la marca TP-Link. Para obtener información sobre el período de garantía, política y procedimientos, visitar https://www.tp-link.com/es/support

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.

Ελληνικά

Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2014/30/UE, 2014/35/UE, 2011/65/UE y (UE)2015/863.

La declaración original CE de la conformidad puede encontrarse en: https://www.tp-link.com/en/support/ce/
