JetStream T1700X-16TS - Conmutador de red TP-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador de red gestionable (Smart/Managed Switch)
Modelo	TP-Link JetStream T1700X-16TS
Dimensiones (An x Pr x Al)	440 x 220 x 44 mm (montaje en rack 1U)
Peso	3,2 kg
Alimentación	100-240V CA, 50/60 Hz (cable de alimentación incluido)
Número de puertos Ethernet	16 puertos RJ45 10/100/1000 Mbps
Puertos SFP	2 ranuras SFP para módulos de fibra óptica
Puerto consola	1 puerto consola RJ45 para gestión CLI
Funciones principales	Gestión mediante interfaz web y CLI, VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, seguridad avanzada
Montaje	Sobre escritorio (patas de goma incluidas) o en rack 19" (soportes incluidos)
Configuración	Dirección IP por defecto: http://192.168.0.1, credenciales: admin/admin
Mantenimiento y limpieza	Desenchufar antes de limpiar; usar un paño suave y seco; evitar líquidos.
Seguridad	No abrir el dispositivo; mantener alejado del agua; desconectar el cable de alimentación para apagar.
Piezas de repuesto y reparabilidad	No se proporcionan piezas de repuesto; cualquier reparación debe ser realizada por un servicio autorizado de TP-Link.
Garantía	Garantía limitada de TP-Link (consultar el embalaje o el manual para la duración)
Información general	Conmutador gestionable de la serie JetStream, ideal para redes empresariales.

Preguntas frecuentes - JetStream T1700X-16TS TP-LINK

¿Cómo restablecer el conmutador TP-Link JetStream T1700X-16TS a los valores de fábrica?

Mantenga presionado el botón Reset en la parte frontal del conmutador durante aproximadamente 10 segundos, hasta que los LED parpadeen. Suelte, el conmutador se reiniciará con los valores predeterminados.

¿Cuál es la dirección IP predeterminada para acceder a la interfaz web?

La dirección IP predeterminada es 192.168.0.1. Asegúrese de que su computadora esté en la misma subred (por ejemplo, 192.168.0.x) con una máscara de 255.255.255.0.

¿Cuáles son las credenciales de inicio de sesión predeterminadas?

El nombre de usuario y la contraseña predeterminados son ambos admin (en minúsculas).

¿Cómo conectar un módulo SFP a este conmutador?

Inserte suavemente el módulo SFP compatible en la ranura SFP hasta que encaje. Luego conecte el cable de fibra al módulo. Generalmente no se requiere configuración adicional.

¿Puedo montar este conmutador sobre un escritorio?

Sí, el conmutador viene con patas de goma adhesivas. Colóquelas en las cuatro esquinas inferiores del conmutador y luego colóquelo sobre una superficie plana y estable.

¿Cómo instalar el conmutador en un rack de 19 pulgadas?

Fije los soportes de montaje incluidos a cada lado del conmutador utilizando los tornillos suministrados. Luego, atornille el conmutador en el rack con pernos adecuados (no incluidos).

¿Cuál es el consumo máximo de energía de este conmutador?

El consumo típico es de aproximadamente 20 W en funcionamiento normal, con una alimentación de 100-240V CA.

¿Cómo actualizar el firmware del conmutador?

Inicie sesión en la interfaz web, vaya a System Tools > Firmware Upgrade, descargue el archivo desde el sitio web de TP-Link, luego selecciónelo y haga clic en Upgrade. No corte la alimentación durante la actualización.

¿Qué hacer si el LED de alimentación no se enciende?

Verifique que el cable de alimentación esté bien conectado tanto al conmutador como a una toma de corriente funcional. Si el problema persiste, pruebe con otro cable o contacte al soporte.

¿Este conmutador es compatible con cables Ethernet de categoría 5e?

Sí, es compatible con cables Cat5e, Cat6 y Cat6a para velocidades de hasta 1 Gbps.

MANUAL DE USUARIO JetStream T1700X-16TS TP-LINK

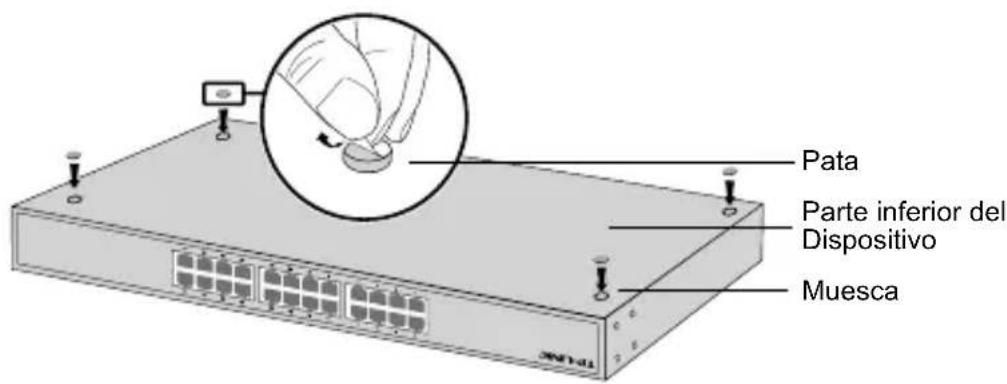

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor siga los pasos descritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.
3. Gire el dispositivo y coloque las patas de goma suministradas en las zonas hundidas de la parte inferior de cada esquina del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada lado del dispositivo con los tornillos proporcionados.

1. Después de unir los soportes con el dispositivo, utilice los tornillos adecuados (no incluidos) para fijar los soportes al rack.

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordenador con un cable RJ45 como muestra la siguiente figura.

Para switches con puertos SFP, puede conectar un puerto SFP a un módulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y no podrá ser utilizado.

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordenador mediante cable de consola. Después puede cargar el CLI para gestionar el switch.

Conecte el conector hembra del cable de alimentación proporcionado dentro del enchufe del dispositivo, y el conector macho en un enchufe de corriente.

- Configurar el Switch Utilizando el Interfaz de Gestión de Usuario (GUI)

1. Configure la dirección IP de su PC en la misma subred que el switch. LA dirección IP es 192.168.0.X("X" es cualquier número de 2 a 254); la Máscara de Subred es 255.255.255.0.
2. Abra un navegador web y escriba la dirección de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Usuario y Contraseña por defecto, ambos en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, puede configurar el switch en la página de gestión.

- Configurar el Switch Utilizando el Interfaz de Línea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para obtenir las instrucciones detalladas de cómo hacer esto, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utilizar la Utilidad de Configuración Easy Smart para gestionar de manera centralizada todas las redes de los Switches Easy Smart. Para obtener instrucciones detalladas de cómo hacer esto, por favor revise la Guía de Usuario de la Utilidad.

Εγκατάσταση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilice este producto cerca del agua.

Garantía limitada para productos de TP-LINK

Sólo para productos que porten la marca TP-LINK.

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-LINK por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
