JetStream T1700X-16TS - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau administrable (Smart/Managed Switch)
Modèle	TP-Link JetStream T1700X-16TS
Dimensions (L x P x H)	440 x 220 x 44 mm (montage en rack 1U)
Poids	3,2 kg
Alimentation	100-240V AC, 50/60 Hz (cordon d'alimentation fourni)
Nombre de ports Ethernet	16 ports RJ45 10/100/1000 Mbps
Ports SFP	2 emplacements SFP pour modules fibre optique
Port console	1 port console RJ45 pour gestion CLI
Fonctions principales	Gestion via interface Web et CLI, VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, sécurité avancée
Montage	Sur bureau (pieds caoutchouc fournis) ou en rack 19" (équerres fournies)
Configuration	Adresse IP par défaut : http://192.168.0.1, identifiants : admin/admin
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; éviter les liquides.
Sécurité	Ne pas ouvrir l'appareil ; tenir à l'écart de l'eau ; déconnecter le câble d'alimentation pour mettre hors tension.
Pièces détachées et réparabilité	Pas de pièces détachées fournies ; toute réparation doit être effectuée par un service agréé TP-Link.
Garantie	Garantie limitée TP-Link (consulter l'emballage ou la notice pour la durée)
Informations générales	Switch administrable de la série JetStream, idéal pour les réseaux d'entreprise.

FOIRE AUX QUESTIONS - JetStream T1700X-16TS TP-LINK

Comment réinitialiser le switch TP-Link JetStream T1700X-16TS aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'avant du switch pendant environ 10 secondes, jusqu'à ce que les voyants clignotent. Relâchez, le switch redémarrera avec les paramètres par défaut.

Quelle est l'adresse IP par défaut pour accéder à l'interface Web ?

L'adresse IP par défaut est 192.168.0.1. Assurez-vous que votre ordinateur est dans le même sous-réseau (par exemple 192.168.0.x) avec un masque de 255.255.255.0.

Quels sont les identifiants de connexion par défaut ?

Le nom d'utilisateur et le mot de passe par défaut sont tous deux admin (en minuscules).

Comment connecter un module SFP à ce switch ?

Insérez délicatement le module SFP compatible dans l'emplacement SFP jusqu'à ce qu'il s'enclenche. Connectez ensuite le câble fibre au module. Aucune configuration supplémentaire n'est généralement nécessaire.

Puis-je monter ce switch sur un bureau ?

Oui, le switch est livré avec des pieds en caoutchouc adhésifs. Placez-les aux quatre coins inférieurs du switch, puis posez-le sur une surface plane et stable.

Comment installer le switch dans un rack 19 pouces ?

Fixez les équerres de montage fournies de chaque côté du switch à l'aide des vis incluses. Ensuite, vissez le switch dans le rack à l'aide de boulons adaptés (non fournis).

Quelle est la consommation électrique maximale de ce switch ?

La consommation typique est d'environ 20 W en fonctionnement normal, avec une alimentation de 100-240V AC.

Comment mettre à jour le firmware du switch ?

Connectez-vous à l'interface Web, allez dans System Tools > Firmware Upgrade, téléchargez le fichier depuis le site TP-Link, puis sélectionnez-le et cliquez sur Upgrade. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché à la fois sur le switch et sur une prise électrique fonctionnelle. Si le problème persiste, testez avec un autre câble ou contactez le support.

Ce switch est-il compatible avec des câbles Ethernet de catégorie 5e ?

Oui, il est compatible avec les câbles Cat5e, Cat6 et Cat6a pour des vitesses allant jusqu'à 1 Gbps.

MODE D'EMPLOI JetStream T1700X-16TS TP-LINK

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.

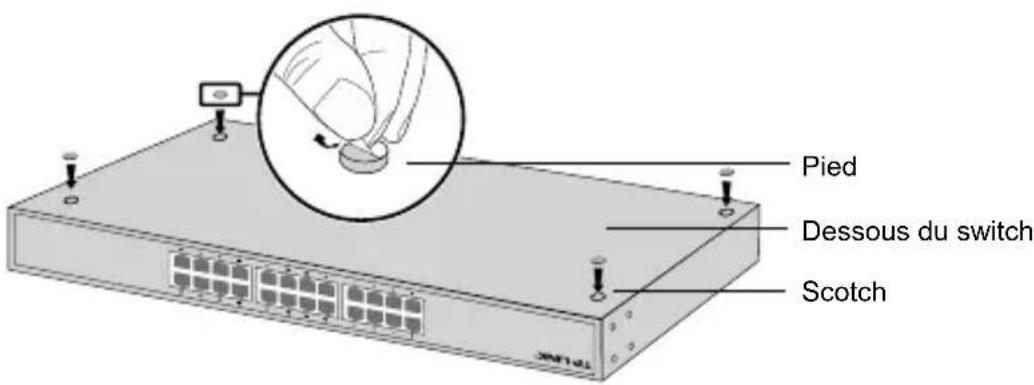

2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

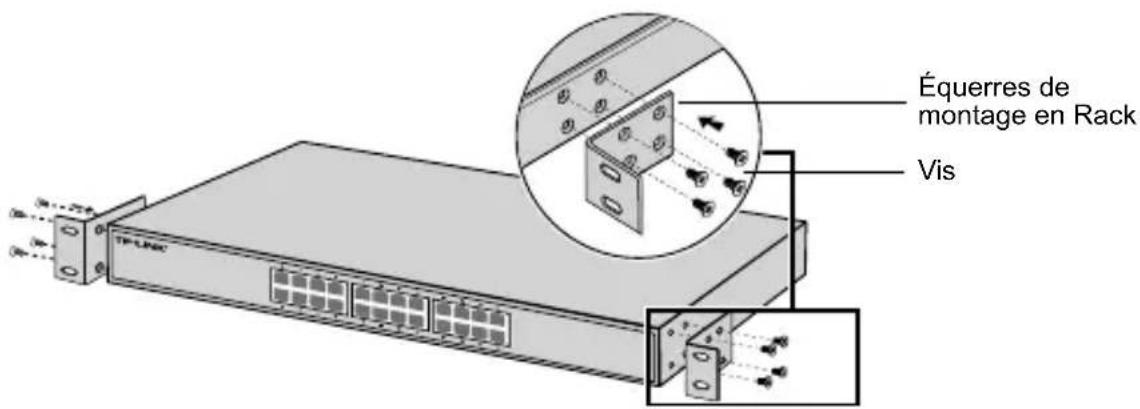

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

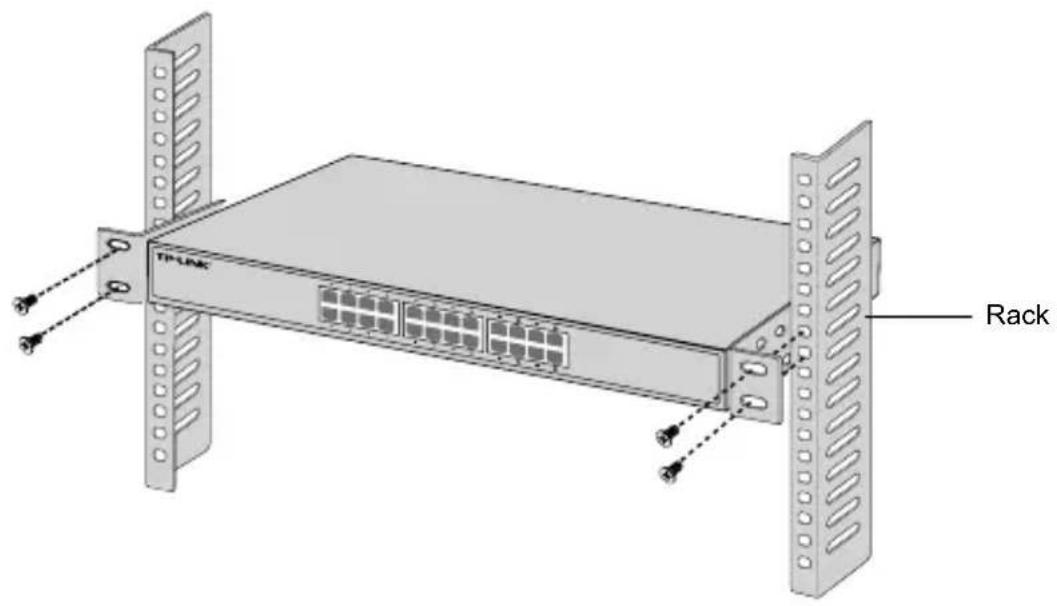

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

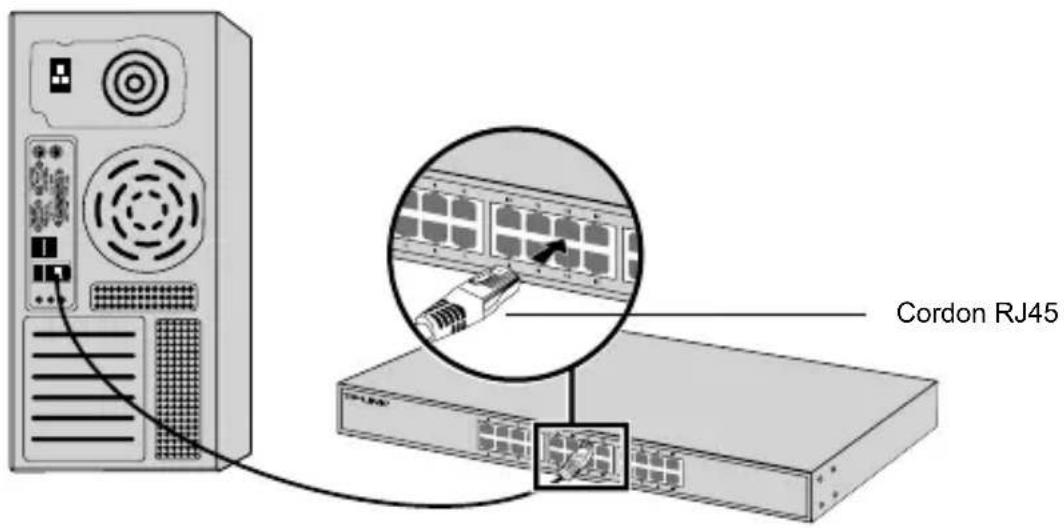

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

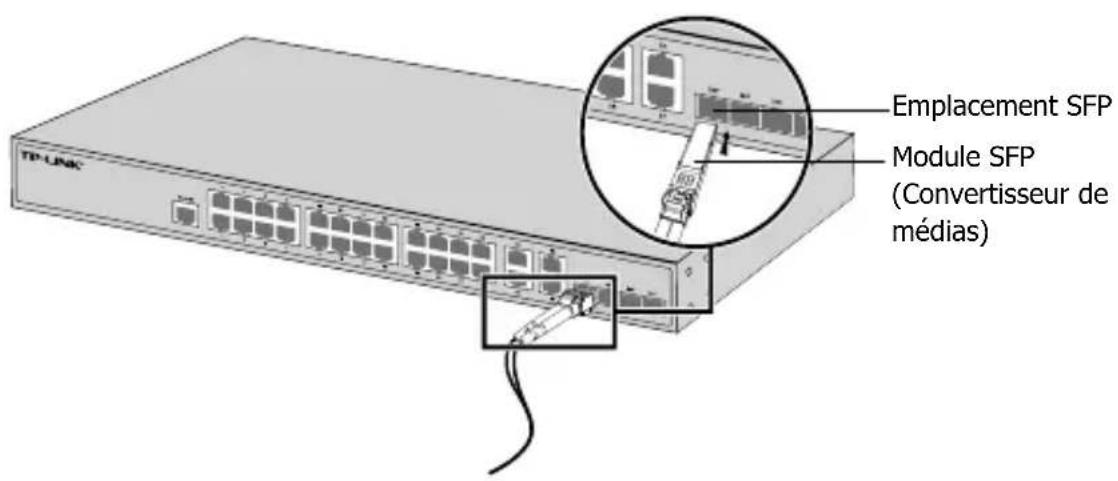

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
