Tuotetyyppi	Hallittu verkkokytkin (Smart/Managed Switch)
Malli	TP-Link JetStream T1700X-16TS
Mitat (L x S x K)	440 x 220 x 44 mm (1U telineasennus)
Paino	3,2 kg
Virtalähde	100-240V AC, 50/60 Hz (virtajohto mukana)
Ethernet-porttien määrä	16 RJ45-porttia 10/100/1000 Mbps
SFP-portit	2 SFP-paikkaa valokuitumoduuleille
Konsoliportti	1 RJ45-konsoliportti CLI-hallintaan
Päätoiminnot	Hallinta Web-käyttöliittymän ja CLI:n kautta, VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, edistynyt suojaus
Asennus	Pöydälle (kumijalat mukana) tai 19" telineeseen (kiinnikkeet mukana)
Konfigurointi	Oletus IP-osoite: http://192.168.0.1, tunnukset: admin/admin
Huolto ja puhdistus	Irrota virtajohto ennen puhdistusta; käytä pehmeää, kuivaa liinaa; vältä nesteitä.
Turvallisuus	Älä avaa laitetta; pidä erossa vedestä; irrota virtajohto virran katkaisemiseksi.
Varaosat ja korjattavuus	Varaosia ei toimiteta; kaikki korjaukset on annettava TP-Linkin valtuutetun huollon tehtäväksi.
Takuu	TP-Linkin rajoitettu takuu (katso pakkaus tai käyttöohje takuun pituudesta)
Yleistiedot	Hallittu kytkin JetStream-sarjasta, ihanteellinen yritysverkkoihin.

Usein kysytyt kysymykset - JetStream T1700X-16TS TP-LINK

Kuinka palauttaa TP-Link JetStream T1700X-16TS -kytkin tehdasasetuksiin?

Pidä Reset-painiketta kytkimen etuosassa painettuna noin 10 sekuntia, kunnes merkkivalot vilkkuvat. Vapauta, kytkin käynnistyy uudelleen oletusasetuksilla.

Mikä on oletus IP-osoite Web-käyttöliittymään pääsemiseksi?

Oletus IP-osoite on 192.168.0.1. Varmista, että tietokoneesi on samassa aliverkossa (esim. 192.168.0.x) maskilla 255.255.255.0.

Mitkä ovat oletuskirjautumistunnukset?

Oletuskäyttäjätunnus ja salasana ovat molemmat admin (pienillä kirjaimilla).

Kuinka liittää SFP-moduuli tähän kytkimeen?

Aseta yhteensopiva SFP-moduuli varovasti SFP-paikkaan, kunnes se naksahtaa paikalleen. Liitä sitten valokuitukaapeli moduuliin. Yleensä lisäkonfigurointia ei tarvita.

Voinko asentaa tämän kytkimen pöydälle?

Kyllä, kytkimen mukana tulee tarrakumijalat. Aseta ne kytkimen alanurkkiin ja aseta kytkin tasaiselle ja vakaalle alustalle.

Kuinka asentaa kytkin 19 tuuman telineeseen?

Kiinnitä mukana tulevat telinekiinnikkeet kytkimen molemmille puolille mukana tulevilla ruuveilla. Ruuvaa sitten kytkin telineeseen sopivilla pulteilla (eivät sisälly).

Mikä on tämän kytkimen maksimitehonkulutus?

Tyypillinen virrankulutus on noin 20 W normaalikäytössä, virtalähteellä 100-240V AC.

Kuinka päivittää kytkimen laiteohjelmisto?

Kirjaudu Web-käyttöliittymään, mene kohtaan System Tools > Firmware Upgrade, lataa tiedosto TP-Linkin sivustolta, valitse se ja napsauta Upgrade. Älä katkaise virtaa päivityksen aikana.

Mitä tehdä, jos virtamerkkivalo ei syty?

Tarkista, että virtajohto on kunnolla liitetty sekä kytkimeen että toimivaan pistorasiaan. Jos ongelma jatkuu, kokeile toista johtoa tai ota yhteyttä tukeen.

Onko tämä kytkin yhteensopiva Cat5e Ethernet-kaapeleiden kanssa?

Kyllä, se on yhteensopiva Cat5e-, Cat6- ja Cat6a-kaapeleiden kanssa nopeuksilla jopa 1 Gbps.

KÄYTTÖOHJE JetStream T1700X-16TS TP-LINK

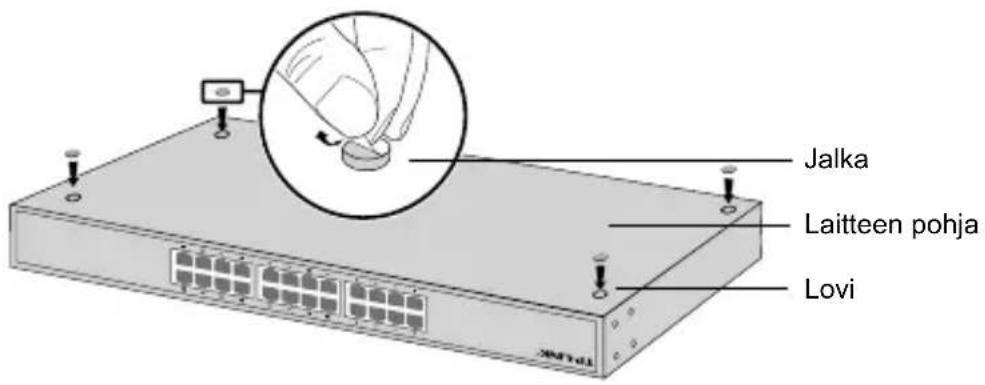

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

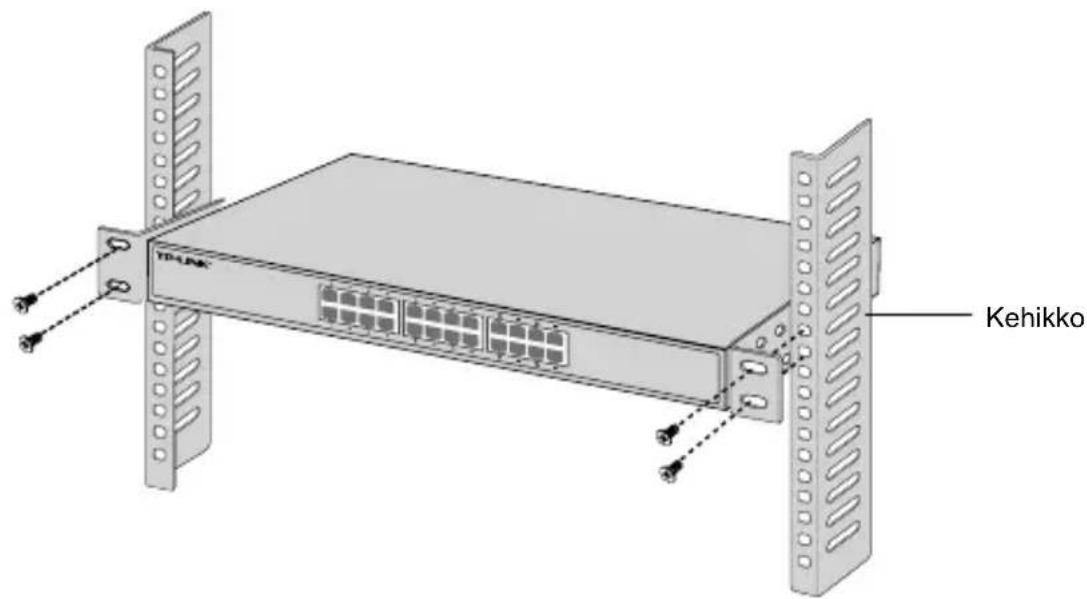

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

- Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
