Producttype	Beheersbare netwerkswitch (Smart/Managed Switch)
Model	TP-Link JetStream T1700X-16TS
Afmetingen (L x B x H)	440 x 220 x 44 mm (rackmontage 1U)
Gewicht	3,2 kg
Voeding	100-240V AC, 50/60 Hz (stroomsnoer meegeleverd)
Aantal Ethernet-poorten	16 RJ45-poorten 10/100/1000 Mbps
SFP-poorten	2 SFP-sleuven voor glasvezelmodules
Consolepoort	1 RJ45-consolepoort voor CLI-beheer
Belangrijkste functies	Beheer via webinterface en CLI, VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, geavanceerde beveiliging
Montage	Op bureau (rubber voetjes meegeleverd) of in 19"-rack (beugels meegeleverd)
Configuratie	Standaard IP-adres: http://192.168.0.1, inloggegevens: admin/admin
Onderhoud en reiniging	Ontkoppel voor reiniging; gebruik een zachte, droge doek; vermijd vloeistoffen.
Veiligheid	Open het apparaat niet; houd het uit de buurt van water; koppel de stroomkabel los om uit te schakelen.
Reserveonderdelen en repareerbaarheid	Geen reserveonderdelen meegeleverd; reparaties moeten worden uitgevoerd door een erkende TP-Link-service.
Garantie	Beperkte TP-Link-garantie (raadpleeg de verpakking of handleiding voor de duur)
Algemene informatie	Beheersbare switch uit de JetStream-serie, ideaal voor bedrijfsnetwerken.

Veelgestelde vragen - JetStream T1700X-16TS TP-LINK

Hoe reset ik de TP-Link JetStream T1700X-16TS switch naar fabrieksinstellingen?

Houd de knop Reset aan de voorkant van de switch ongeveer 10 seconden ingedrukt totdat de lampjes knipperen. Laat los, de switch start opnieuw op met de standaardinstellingen.

Wat is het standaard IP-adres om de webinterface te openen?

Het standaard IP-adres is 192.168.0.1. Zorg ervoor dat uw computer zich in hetzelfde subnet bevindt (bijv. 192.168.0.x) met een subnetmasker van 255.255.255.0.

Wat zijn de standaard inloggegevens?

De standaard gebruikersnaam en wachtwoord zijn beide admin (in kleine letters).

Hoe sluit ik een SFP-module aan op deze switch?

Plaats voorzichtig de compatibele SFP-module in de SFP-sleuf totdat deze vastklikt. Sluit vervolgens de glasvezelkabel aan op de module. Verdere configuratie is meestal niet nodig.

Kan ik deze switch op een bureau plaatsen?

Ja, de switch wordt geleverd met zelfklevende rubberen voetjes. Plaats deze op de vier onderste hoeken van de switch en zet hem op een vlakke, stabiele ondergrond.

Hoe installeer ik de switch in een 19-inch rack?

Bevestig de meegeleverde montagebeugels aan elke zijkant van de switch met de meegeleverde schroeven. Schroef vervolgens de switch in het rack met geschikte bouten (niet meegeleverd).

Wat is het maximale stroomverbruik van deze switch?

Het typische verbruik is ongeveer 20 W bij normaal gebruik, met een voeding van 100-240V AC.

Hoe werk ik de firmware van de switch bij?

Log in op de webinterface, ga naar System Tools > Firmware Upgrade, download het bestand van de TP-Link-website, selecteer het en klik op Upgrade. Onderbreek de stroomtoevoer niet tijdens de update.

Wat moet ik doen als het stroomlampje niet brandt?

Controleer of de stroomkabel goed is aangesloten op zowel de switch als een werkend stopcontact. Als het probleem aanhoudt, probeer dan een andere kabel of neem contact op met de ondersteuning.

Is deze switch compatibel met Cat5e Ethernet-kabels?

Ja, hij is compatibel met Cat5e, Cat6 en Cat6a kabels voor snelheden tot 1 Gbps.

GEBRUIKSAANWIJZING JetStream T1700X-16TS TP-LINK

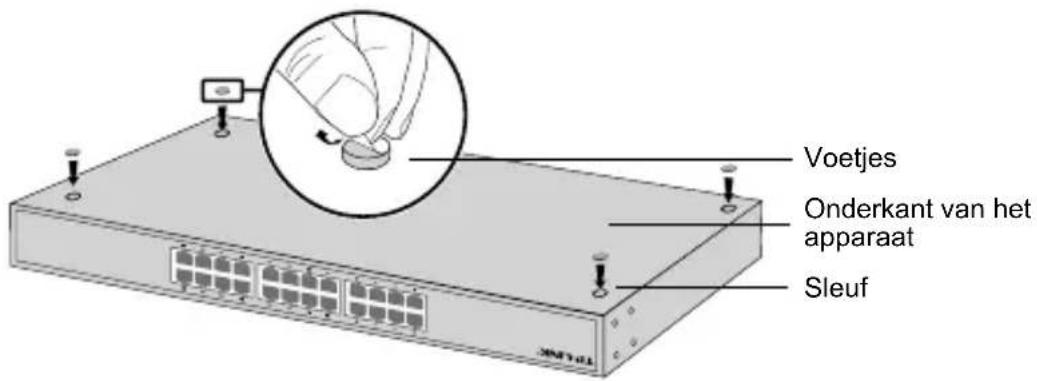

Om het apparaat op een bureau te installeren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.
3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installatie

Om het apparaat in een rek te installeren, volg de onderstaande beschreven instructies:

1. Controleer de aarding en de stabiliteit van het rek.

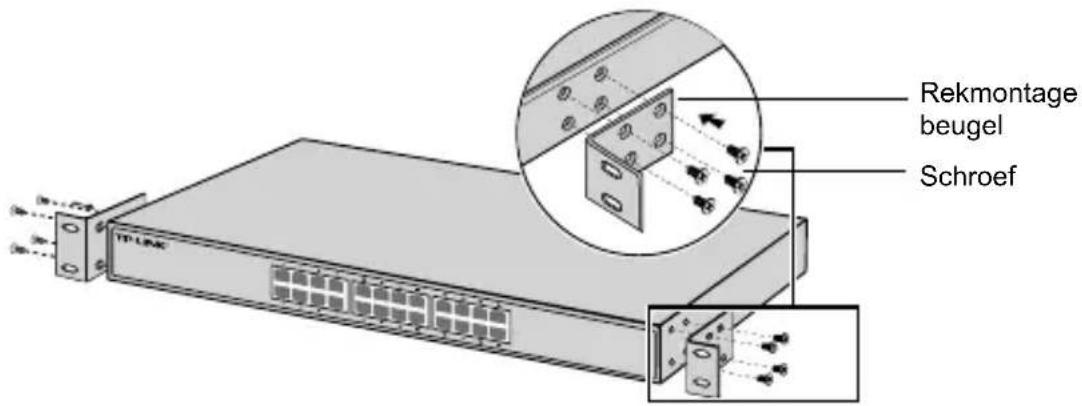

2. Bevestig de meegeleverde rek-montage beugels aan beide kanten van het apparaat met behulp van de meegeleverde schroeven.

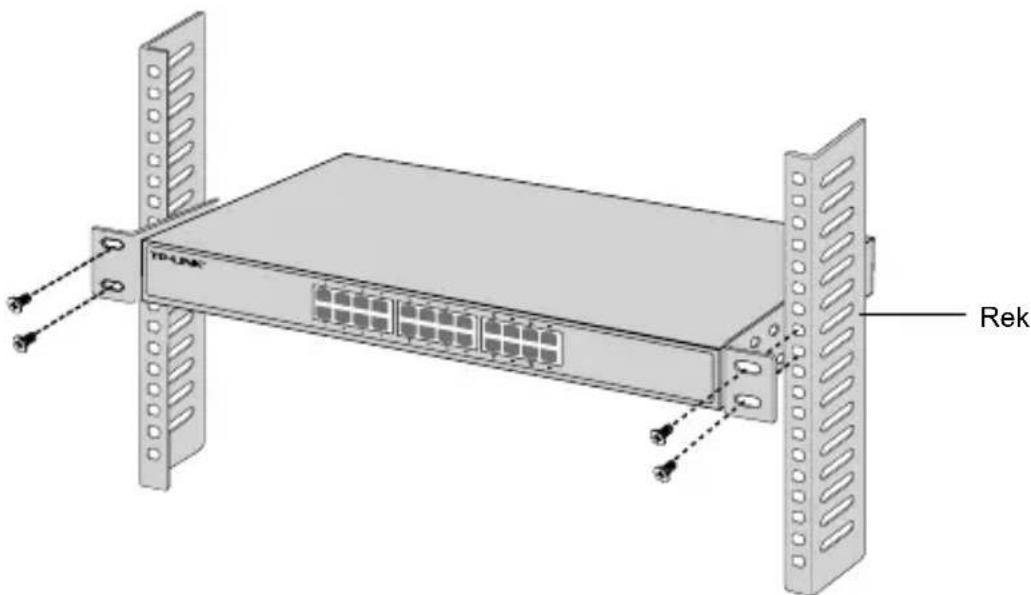

1. Nadat de beugels aan het apparaat bevestigd zijn, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

- SFP poort

Voor switches met SFP poorten kunt u een SFP poort met een SFP module verbinden. Wanneer een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan zal de bijbehorende RJ45 poort uitgeschakeld worden en kan deze niet gebruikt worden.

- Console Poort

Voor switches met een console poort, u kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens kunt u de CLI laden om uw switch te beheren.

Steek de vrouwelijke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend tussen 2 en 254); het subnetmasker is 255.255.255.0
2. Open een webbrowser en typ het standaard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.
3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beide in kleine letters. Klik vervolgens op de Login knop of druk op de Enter toets.
4. Na een succesvolle login kunt u de switch op de beheer pagina configureren.

- Configureer de switch door gebruik te maken van de CLI (Alleen voor Smart Switches en Managed Switches)

U kunt inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te maken van het hulpprogramma. (Alleen voor Easy Smart Switches)

U kunt de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleef de Utility Gebruikershandleiding.

Installation

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, biedt die één mogelijkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat moet normaal kunnen worden gebruikt.
• Dit product niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kunt u contact met ons opnemen.
• Dit product niet in de buurt van water gebruiken.

TP-LINK beperkte productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
