Tipo de produto	Switch de rede gerenciável (Smart/Managed Switch)
Modelo	TP-Link JetStream T1700X-16TS
Dimensões (L x P x A)	440 x 220 x 44 mm (montagem em rack 1U)
Peso	3,2 kg
Alimentação	100-240V CA, 50/60 Hz (cabo de alimentação incluso)
Número de portas Ethernet	16 portas RJ45 10/100/1000 Mbps
Portas SFP	2 slots SFP para módulos de fibra óptica
Porta console	1 porta console RJ45 para gerenciamento CLI
Funções principais	Gerenciamento via interface web e CLI, VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, segurança avançada
Montagem	Sobre mesa (pés de borracha fornecidos) ou em rack 19" (suportes fornecidos)
Configuração	Endereço IP padrão: http://192.168.0.1, credenciais: admin/admin
Manutenção e limpeza	Desconectar antes de limpar; usar pano macio e seco; evitar líquidos.
Segurança	Não abrir o aparelho; manter longe da água; desconectar o cabo de alimentação para desligar.
Peças de reposição e reparabilidade	Nenhuma peça de reposição fornecida; todo reparo deve ser realizado por um serviço autorizado TP-Link.
Garantia	Garantia limitada TP-Link (consultar a embalagem ou o manual para a duração)
Informações gerais	Switch gerenciável da série JetStream, ideal para redes empresariais.

Perguntas frequentes - JetStream T1700X-16TS TP-LINK

Como redefinir o switch TP-Link JetStream T1700X-16TS para as configurações de fábrica?

Mantenha pressionado o botão Reset na parte frontal do switch por cerca de 10 segundos, até que os LEDs pisquem. Solte, o switch reiniciará com as configurações padrão.

Qual é o endereço IP padrão para acessar a interface web?

O endereço IP padrão é 192.168.0.1. Certifique-se de que seu computador esteja na mesma sub-rede (por exemplo, 192.168.0.x) com máscara 255.255.255.0.

Quais são as credenciais de login padrão?

O nome de usuário e a senha padrão são ambos admin (em minúsculas).

Como conectar um módulo SFP a este switch?

Insira cuidadosamente o módulo SFP compatível no slot SFP até que ele se encaixe. Em seguida, conecte o cabo de fibra ao módulo. Nenhuma configuração adicional é geralmente necessária.

Posso montar este switch sobre uma mesa?

Sim, o switch é fornecido com pés de borracha adesivos. Coloque-os nos quatro cantos inferiores do switch e, em seguida, coloque-o sobre uma superfície plana e estável.

Como instalar o switch em um rack de 19 polegadas?

Fixe os suportes de montagem fornecidos em cada lado do switch usando os parafusos incluídos. Em seguida, aparafuse o switch no rack usando parafusos adequados (não fornecidos).

Qual é o consumo máximo de energia deste switch?

O consumo típico é de aproximadamente 20 W em operação normal, com alimentação de 100-240V CA.

Como atualizar o firmware do switch?

Acesse a interface web, vá em System Tools > Firmware Upgrade, baixe o arquivo do site da TP-Link, selecione-o e clique em Upgrade. Não desligue a energia durante a atualização.

O que fazer se o LED de alimentação não acender?

Verifique se o cabo de alimentação está bem conectado tanto no switch quanto em uma tomada elétrica funcional. Se o problema persistir, teste com outro cabo ou entre em contato com o suporte.

Este switch é compatível com cabos Ethernet de categoria 5e?

Sim, é compatível com cabos Cat5e, Cat6 e Cat6a para velocidades de até 1 Gbps.

MANUAL DE UTILIZADOR JetStream T1700X-16TS TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.

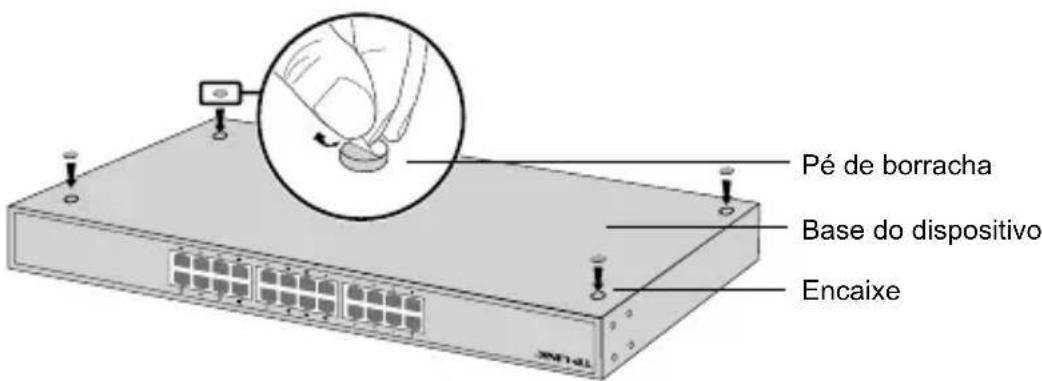

2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.

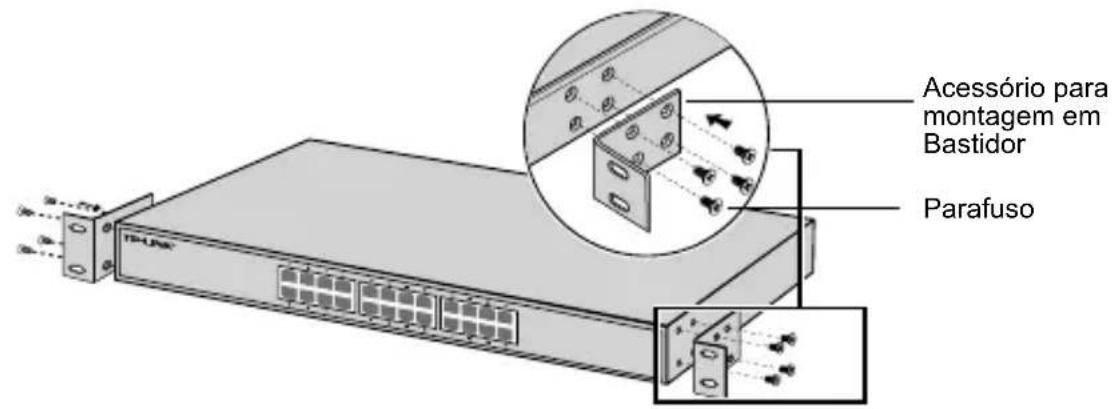

2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

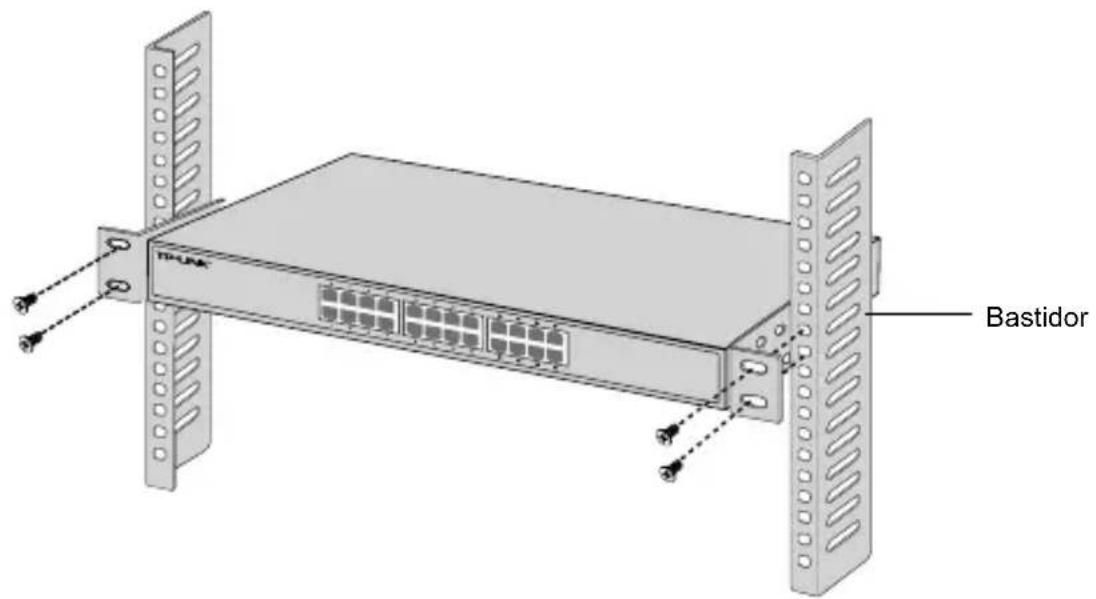

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração (Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
