JetStream T2600G-28MPS - Switch de rede TP-LINK - Manual de utilização gratuito

Tipo de produto	Comutador de rede (switch) gerenciado
Marca	TP-Link
Modelo	JetStream T2600G-28MPS
Dimensões (L x P x A)	440 x 220 x 44 mm
Peso	3,5 kg
Alimentação	100-240 V AC, 50/60 Hz
Consumo elétrico	250 W (max)
Número de portas	24 portas 10/100/1000 Mbps PoE+ + 4 portas SFP
Funções principais	Gerenciamento L2/L3, VLAN, QoS, IGMP snooping, Spanning Tree, agregação de links, segurança das portas, ACL, DHCP Snooping, PoE+ até 30 W por porta
Modo de gerenciamento	Interface Web, CLI, SNMP, RMON, Telnet, SSH
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10% a 90% (sem condensação)
Manutenção e limpeza	Desconectar o aparelho, limpar com um pano macio e seco; não usar solventes
Segurança	Usar em local seco e bem ventilado; não expor à umidade ou fontes de calor
Peças sobressalentes e reparabilidade	Contatar o suporte técnico TP-Link para qualquer reparo; o aparelho não contém peças reparáveis pelo usuário
Informações gerais	Comutador Gigabit PoE+ 28 portas com fonte de alimentação redundante opcional, montagem em rack 19 polegadas

Perguntas frequentes - JetStream T2600G-28MPS TP-LINK

Como configurar as VLANs no TP-Link JetStream T2600G-28MPS?

Faça login na interface Web (endereço IP padrão 192.168.0.1, admin/admin). Vá em Switching > VLAN > 802.1Q VLAN, crie uma VLAN, atribua as portas com o tipo Tagged ou Untagged conforme sua necessidade.

Como ativar a alimentação PoE em uma porta?

O PoE está ativado por padrão em todas as portas PoE+ (portas 1 a 24). Para desativá-lo, vá em PoE > PoE Config e desmarque a porta desejada. Para verificar o status, use PoE > PoE Status.

O que fazer se o aparelho não ligar?

Verifique o cabo de alimentação e a tomada. Certifique-se de que o interruptor de alimentação está em ON. Se o LED Power não acender, contate o suporte TP-Link.

Como redefinir o switch para as configurações de fábrica?

Mantenha pressionado o botão Reset na parte frontal do switch por cerca de 10 segundos até que os LEDs pisquem. Solte, o switch reiniciará com as configurações padrão.

Como atualizar o firmware do T2600G-28MPS?

Baixe o firmware mais recente no site da TP-Link. Na interface Web, vá em System Tools > Firmware Upgrade, selecione o arquivo .bin e clique em Upgrade. Não desligue a alimentação durante a atualização.

Como configurar um endereço IP estático para o switch?

Na interface Web, vá em System > System Info > IP Setup, escolha Static IP e insira o endereço IP, a máscara e o gateway. Reinicie o switch para aplicar.

Como ativar o controle de fluxo (Flow Control)?

Vá em Switching > Port Config, selecione a porta e, na coluna Flow Control, escolha Enabled. Clique em Apply.

Como proteger o acesso à interface de gerenciamento?

Altere a senha de administrador padrão em System > System Info > Account. Ative HTTPS (System Tools > HTTPS) e limite os endereços IP autorizados (Management > Access Control).

Quais cabos usar para conexões SFP?

Use módulos SFP compatíveis (1000BASE-SX, LX, etc.) e cabos de fibra óptica LC. Para links de cobre, use cabos Ethernet Cat5e ou superior.

Como diagnosticar um problema de link de rede?

Verifique os LEDs: verde para link, laranja para atividade. Use a função Cable Test na interface (System Tools > Cable Test) para detectar cabos defeituosos.

MANUAL DE UTILIZADOR JetStream T2600G-28MPS TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

- Instalação em Bastidor

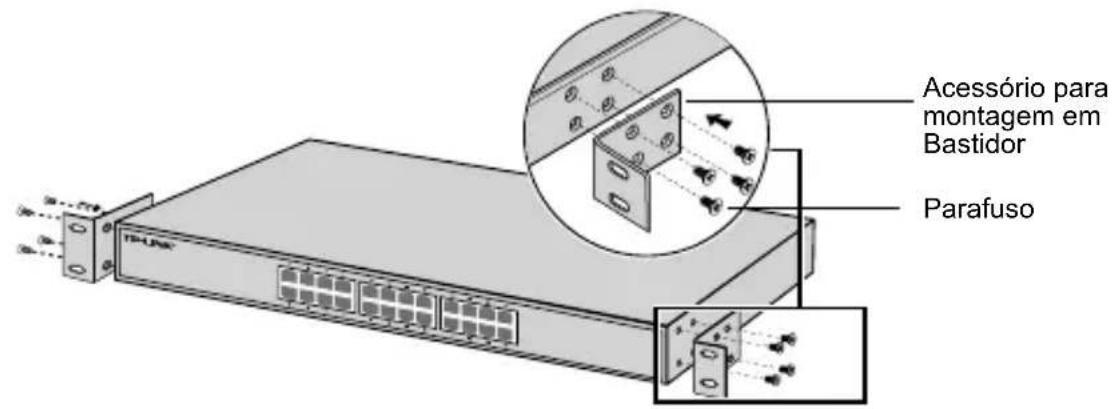

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração (Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.

Suomi

Turvallisuustiedot
