JetStream T2600G-28MPS - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch) géré
Marque	TP-Link
Modèle	JetStream T2600G-28MPS
Dimensions (L x P x H)	440 x 220 x 44 mm
Poids	3,5 kg
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	250 W (max)
Nombre de ports	24 ports 10/100/1000 Mbps PoE+ + 4 ports SFP
Fonctions principales	Gestion L2/L3, VLAN, QoS, IGMP snooping, Spanning Tree, agrégation de liens, sécurité des ports, ACL, DHCP Snooping, PoE+ jusqu'à 30 W par port
Mode de gestion	Interface Web, CLI, SNMP, RMON, Telnet, SSH
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Utiliser dans un endroit sec et bien ventilé ; ne pas exposer à l'humidité ou à des sources de chaleur
Pièces détachées et réparabilité	Contacter le support technique TP-Link pour toute réparation ; l'appareil ne contient pas de pièces réparables par l'utilisateur
Informations générales	Commutateur Gigabit PoE+ 28 ports avec alimentation redondante en option, montage en rack 19 pouces

FOIRE AUX QUESTIONS - JetStream T2600G-28MPS TP-LINK

Comment configurer les VLAN sur le TP-Link JetStream T2600G-28MPS ?

Connectez-vous à l'interface Web (adresse IP par défaut 192.168.0.1, admin/admin). Allez dans Switching > VLAN > 802.1Q VLAN, créez un VLAN, assignez les ports avec le type Tagged ou Untagged selon votre besoin.

Comment activer l'alimentation PoE sur un port ?

Le PoE est activé par défaut sur tous les ports PoE+ (ports 1 à 24). Pour le désactiver, allez dans PoE > PoE Config et décochez le port concerné. Pour vérifier l'état, utilisez PoE > PoE Status.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Assurez-vous que l'interrupteur d'alimentation est sur ON. Si le voyant Power ne s'allume pas, contactez le support TP-Link.

Comment réinitialiser le switch aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'avant du switch pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez, le switch redémarrera avec les réglages par défaut.

Comment mettre à jour le firmware du T2600G-28MPS ?

Téléchargez le dernier firmware sur le site TP-Link. Dans l'interface Web, allez dans System Tools > Firmware Upgrade, sélectionnez le fichier .bin et cliquez sur Upgrade. Ne coupez pas l'alimentation pendant la mise à jour.

Comment configurer une adresse IP statique pour le switch ?

Dans l'interface Web, allez dans System > System Info > IP Setup, choisissez Static IP et saisissez l'adresse IP, le masque et la passerelle. Redémarrez le switch pour appliquer.

Comment activer le contrôle de flux (Flow Control) ?

Allez dans Switching > Port Config, sélectionnez le port, et dans la colonne Flow Control, choisissez Enabled. Cliquez sur Apply.

Comment sécuriser l'accès à l'interface de gestion ?

Modifiez le mot de passe admin par défaut dans System > System Info > Account. Activez HTTPS (System Tools > HTTPS) et limitez les adresses IP autorisées (Management > Access Control).

Quels câbles utiliser pour les connexions SFP ?

Utilisez des modules SFP compatibles (1000BASE-SX, LX, etc.) et des câbles fibre optique LC. Pour les liaisons cuivre, utilisez des câbles Ethernet Cat5e ou supérieur.

Comment diagnostiquer un problème de liaison réseau ?

Vérifiez les voyants LED : vert pour liaison, orange pour activité. Utilisez la fonction Cable Test dans l'interface (System Tools > Cable Test) pour détecter les câbles défectueux.

MODE D'EMPLOI JetStream T2600G-28MPS TP-LINK

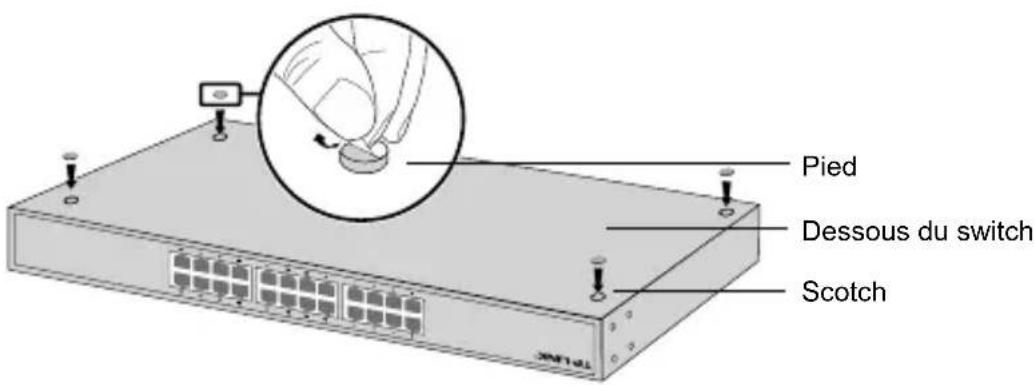

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

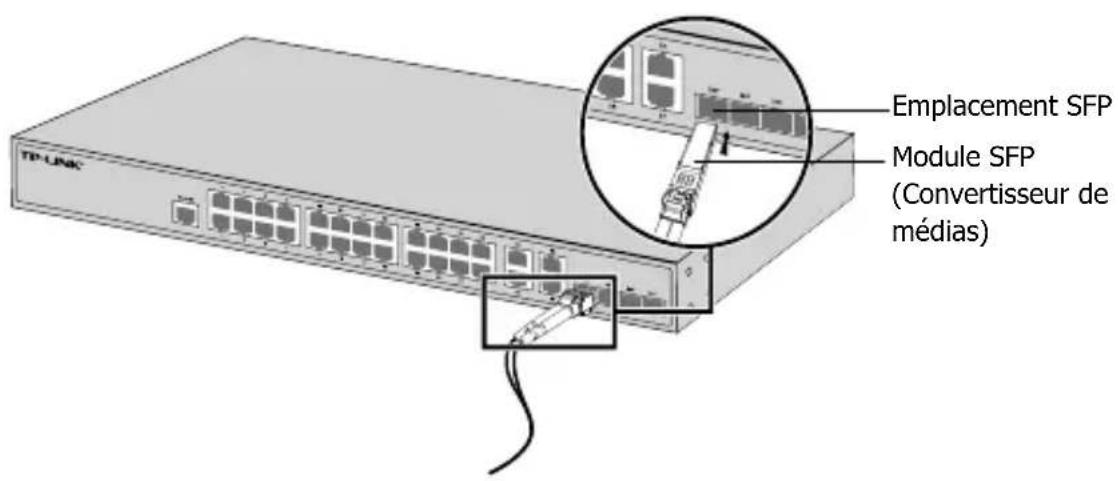

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
