JetStream T2600G-28MPS - Διακόπτης δικτύου TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διαχειριζόμενος μεταγωγέας δικτύου (switch)
Μάρκα	TP-Link
Μοντέλο	JetStream T2600G-28MPS
Διαστάσεις (Μ x Β x Υ)	440 x 220 x 44 mm
Βάρος	3,5 kg
Τροφοδοσία	100-240 V AC, 50/60 Hz
Κατανάλωση ρεύματος	250 W (μέγ.)
Αριθμός θυρών	24 θύρες 10/100/1000 Mbps PoE+ + 4 θύρες SFP
Κύριες λειτουργίες	Διαχείριση L2/L3, VLAN, QoS, IGMP snooping, Spanning Tree, συνάθροιση συνδέσεων, ασφάλεια θυρών, ACL, DHCP Snooping, PoE+ έως 30 W ανά θύρα
Τρόπος διαχείρισης	Διεπαφή Web, CLI, SNMP, RMON, Telnet, SSH
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Υγρασία λειτουργίας	10 % έως 90 % (χωρίς συμπύκνωση)
Συντήρηση και καθαρισμός	Αποσυνδέστε τη συσκευή, καθαρίστε με ένα μαλακό και στεγνό πανί· μην χρησιμοποιείτε διαλύτες
Ασφάλεια	Χρησιμοποιείτε σε ξηρό και καλά αεριζόμενο χώρο· μην εκθέτετε σε υγρασία ή πηγές θερμότητας
Ανταλλακτικά και επισκευασιμότητα	Επικοινωνήστε με την τεχνική υποστήριξη της TP-Link για οποιαδήποτε επισκευή· η συσκευή δεν περιέχει ανταλλακτικά που μπορούν να επισκευαστούν από το χρήστη
Γενικές πληροφορίες	Μεταγωγέας Gigabit PoE+ 28 θυρών με προαιρετική εφεδρική τροφοδοσία, τοποθέτηση σε rack 19 ιντσών

Συχνές ερωτήσεις - JetStream T2600G-28MPS TP-LINK

Πώς να ρυθμίσετε τα VLAN στο TP-Link JetStream T2600G-28MPS ;

Συνδεθείτε στη διεπαφή Web (προεπιλεγμένη διεύθυνση IP 192.168.0.1, admin/admin). Μεταβείτε στο Switching > VLAN > 802.1Q VLAN, δημιουργήστε ένα VLAN, αντιστοιχίστε τις θύρες με τον τύπο Tagged ή Untagged ανάλογα με τις ανάγκες σας.

Πώς να ενεργοποιήσετε την τροφοδοσία PoE σε μια θύρα ;

Το PoE είναι ενεργοποιημένο από προεπιλογή σε όλες τις θύρες PoE+ (θύρες 1 έως 24). Για να το απενεργοποιήσετε, μεταβείτε στο PoE > PoE Config και αποεπιλέξτε την αντίστοιχη θύρα. Για να ελέγξετε την κατάσταση, χρησιμοποιήστε το PoE > PoE Status.

Τι να κάνετε αν η συσκευή δεν ανάβει ;

Ελέγξτε το καλώδιο τροφοδοσίας και την πρίζα. Βεβαιωθείτε ότι ο διακόπτης τροφοδοσίας είναι στη θέση ON. Εάν η λυχνία τροφοδοσίας δεν ανάβει, επικοινωνήστε με την υποστήριξη της TP-Link.

Πώς να επαναφέρετε τον μεταγωγέα στις εργοστασιακές ρυθμίσεις ;

Κρατήστε πατημένο το κουμπί Reset στο μπροστινό μέρος του μεταγωγέα για περίπου 10 δευτερόλεπτα μέχρι να αναβοσβήσουν οι ενδείξεις. Αφήστε το, ο μεταγωγέας θα επανεκκινήσει με τις προεπιλεγμένες ρυθμίσεις.

Πώς να ενημερώσετε το υλικολογισμικό του T2600G-28MPS ;

Κατεβάστε το τελευταίο υλικολογισμικό από τον ιστότοπο της TP-Link. Στη διεπαφή Web, μεταβείτε στο System Tools > Firmware Upgrade, επιλέξτε το αρχείο .bin και κάντε κλικ στο Upgrade. Μην διακόψετε την τροφοδοσία κατά τη διάρκεια της ενημέρωσης.

Πώς να ρυθμίσετε μια στατική διεύθυνση IP για τον μεταγωγέα ;

Στη διεπαφή Web, μεταβείτε στο System > System Info > IP Setup, επιλέξτε Static IP και εισαγάγετε τη διεύθυνση IP, τη μάσκα και την πύλη. Επανεκκινήστε τον μεταγωγέα για εφαρμογή.

Πώς να ενεργοποιήσετε τον έλεγχο ροής (Flow Control) ;

Μεταβείτε στο Switching > Port Config, επιλέξτε τη θύρα και στη στήλη Flow Control, επιλέξτε Enabled. Κάντε κλικ στο Apply.

Πώς να ασφαλίσετε την πρόσβαση στη διεπαφή διαχείρισης ;

Αλλάξτε τον προεπιλεγμένο κωδικό πρόσβασης διαχειριστή στο System > System Info > Account. Ενεργοποιήστε το HTTPS (System Tools > HTTPS) και περιορίστε τις επιτρεπόμενες διευθύνσεις IP (Management > Access Control).

Ποια καλώδια να χρησιμοποιήσετε για συνδέσεις SFP ;

Χρησιμοποιήστε συμβατές μονάδες SFP (1000BASE-SX, LX, κλπ.) και καλώδια οπτικών ινών LC. Για συνδέσεις χαλκού, χρησιμοποιήστε καλώδια Ethernet Cat5e ή ανώτερα.

Πώς να διαγνώσετε ένα πρόβλημα σύνδεσης δικτύου ;

Ελέγξτε τις ενδείξεις LED: πράσινο για σύνδεση, πορτοκαλί για δραστηριότητα. Χρησιμοποιήστε τη λειτουργία Cable Test στη διεπαφή (System Tools > Cable Test) για να ανιχνεύσετε ελαττωματικά καλώδια.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JetStream T2600G-28MPS TP-LINK

- Επιτραπέζια Εγκατάσταση

Για να εγκαταστήσετε τη συσκευή σε τραπέζι, ακολουθήστε τα παρακάτω βήματα:

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το βάρος της συσκευής μαζί με τα καλώδια.

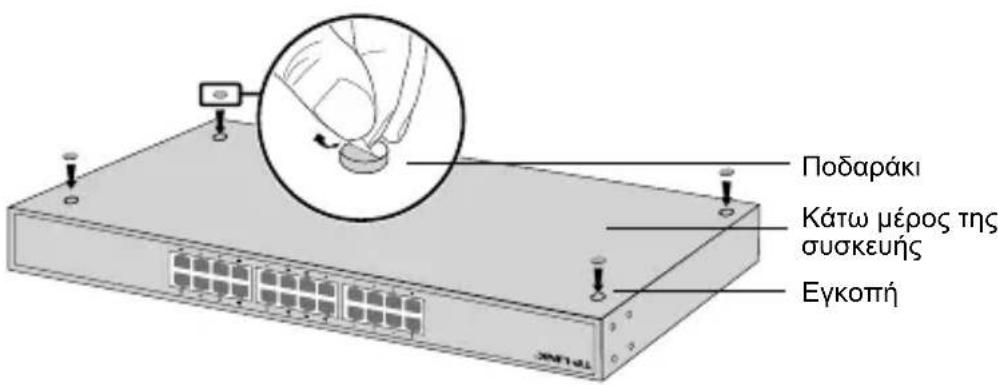

2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.
3. Γυρίστε ανάποδα τη συσκευή και συνδέστε τα παρεχόμενα λαστιχένια ποδαράκια στις προεξοχές που βρίσκονται στις τέσσερις γωνίες στο κάτω μέρος της συσκευής.

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τα παρακάτω βήματα:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.
2. Σταθεροποιήστε τους παρεχόμενους βραχίονες στήριξης rack στις δύο πλευρές της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

1. Αφού συνδέσετε τους βραχίονες με τη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να ασφαλίσετε τους βραχίονες στο rack.

Σύνδεση

- Θúpa Ethernet

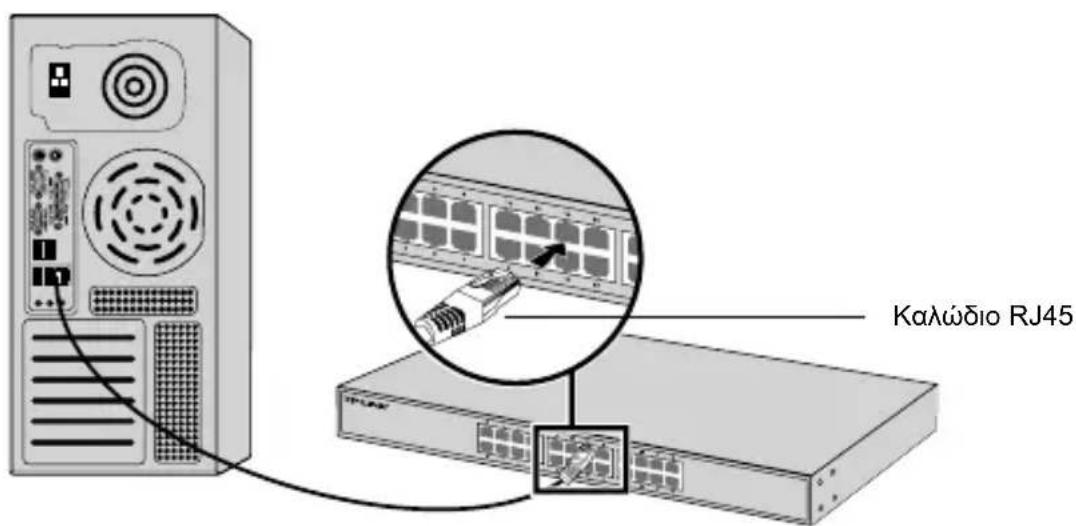

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας καλώδιο RJ45, όπως εικονίζεται παρακάτω.

Για switches με θύρες SFP, μπορείτε να συνδέσετε κάποια θύρα SFP σε μονάδα SFP. Αν έχετε εγκαταστήσει αναμεταδότη SFP σε κάποια θύρα και διαθέτει έγκυρη σύνδεση με τη θύρα, η αντιστοιχισμένη θύρα RJ45 θα απενεργοποιηθεί και δεν θα μπορεί να χρησιμοποιηθεί.

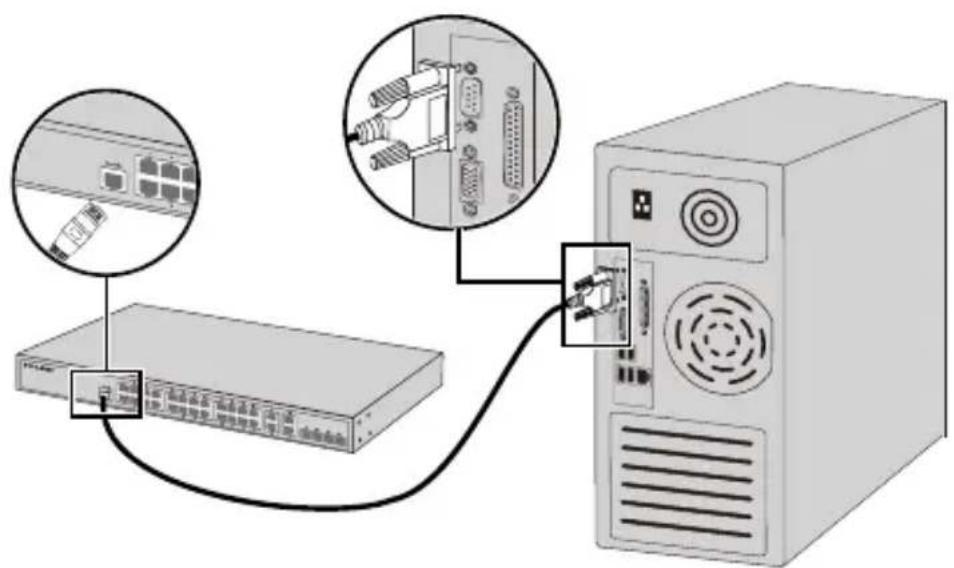

Για Switch που διαθέτουν θύρα console, μπορείτε να τη συνδέσετε στην αντίστοιχη θύρα console του υπολογιστή σας. χρησιμοποιώντας καλώδιο console. Στη συνέχεια μπορείτε να φορτώσετε το CLI για να διαχειριστείτε το Switch.

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

- Ρύθμιση του Switch χρησιμοποιώντας την ιστοσελίδα διαχείρισης

1. Ρυθμίσετε τη διεύθυνση IP του PC σας ώστε να βρίσκεται στο ίδιο υποδίκτυο με το router. Η διεύθυνση IP είναι 192.168.0.x (όπου "x" είναι μια τιμή από 2 έως 254). Η μάσκα υποδικτύου είναι 255.255.255.0.
2. Ανοίξτε κάποιον web browser και πληκτρολογήστε την εργοστασιακή διεύθυνση διαχείρισης, http://192.168.0.1 στη μπάρα διεύθυνσεων και στη συνέχεια πιέστε το πλήκτρο Enter.
3. Πληκτρολογήστε admin και στο πεδίο User Name (Όνομα Χρήστη) και στο πεδίο Password (Κωδικός), με πεζά. Στη συνέχεια πιέστε το πλήκτρο Login (Είσοδος) ή πιέστε το πλήκτρο Enter.
4. Μετά από επιτυχή είσοδο, μπορείτε να κάνετε τις επιθυμητές ρυθμίσεις μέσω του μενού διαχείρισης.

- Ρύθμιση του Switch χρησιμοποιώντα το CLI (Μόνο για Smart Switches και Managed Switches)

Μπορείτε να μπείτε (login) στο switch και στη συνέχεια στο CLI για να διαχειριστείτε το switch. Για λεπτομέρειες, ανατρέξτε στις οδηγίες που αφορούν το CLI.

- Ρύθμιση του Switch χρησιμοποιώντας την εφαρμογή (Utility) (Μόνο για Easy Smart Switches)

Μπορείτε να χρησιμοποιήσετε την εφαρμογή Easy Smart Configuration Utility για κεντρική διαχείριση ολόκληρων δικτύων που απαρτίζονται από Easy Smart Switches. Για λεπτομέρειες, ανατρέξτε στις Οδηγίες Χρήσης της εφαρμογής Easy Smart Configuration Utility.

Installation

- Pose libre

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
• Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.

- Μην χρησιμοποιήσετε τη συσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ ́Η ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
